Поскольку информации о данной работе в интернете найдено небыло — публикуем этот пост. Может кому пригодится. Кусок работы неплохой. Полез туда потому что не мог найти что стучит в подвеске. Единственное подозрение было на них. Но причина стука нашлась по ходу дела. Но об этом позже.
Итак с чего начнем.

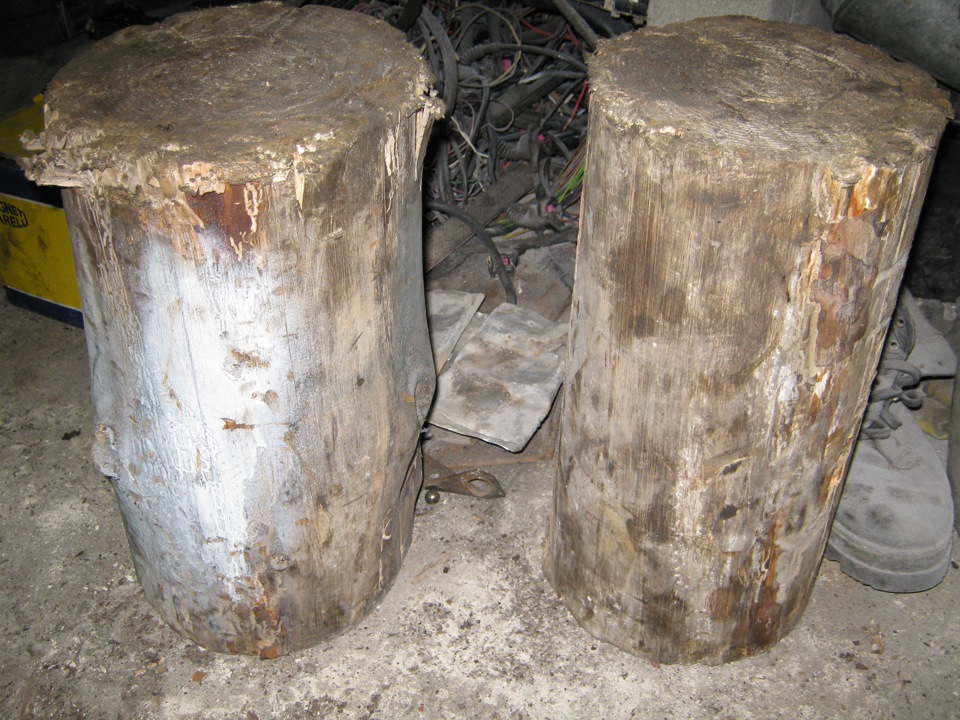

Берем бензопилу. Сгодится в принципе и дружба2. Идем в лес. Вырезаем вот такие приспособы.

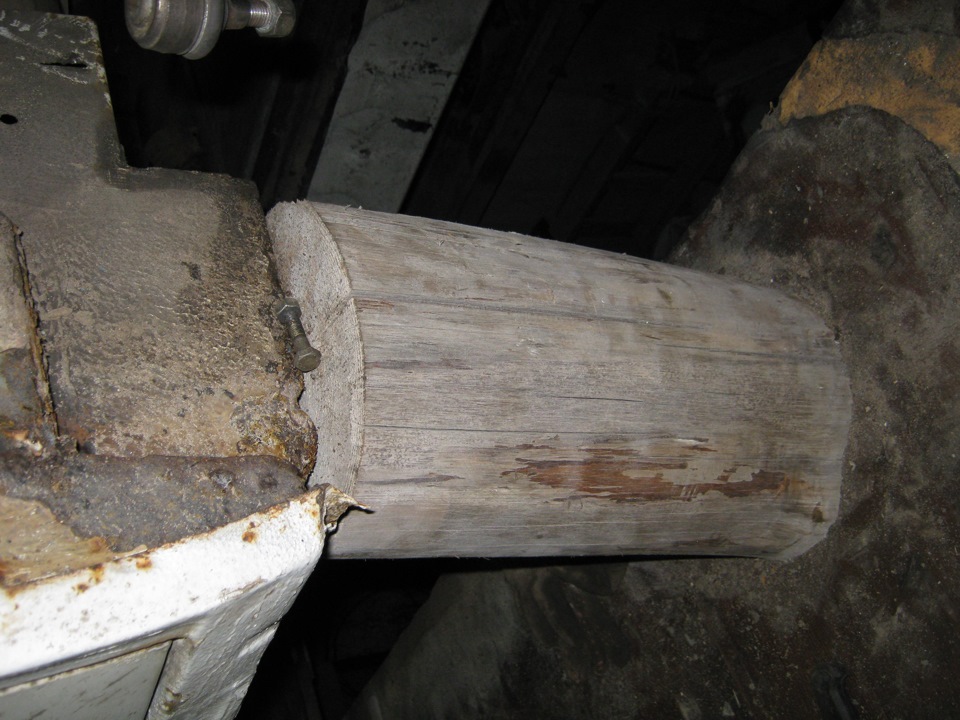

Они нам понадобятся для:

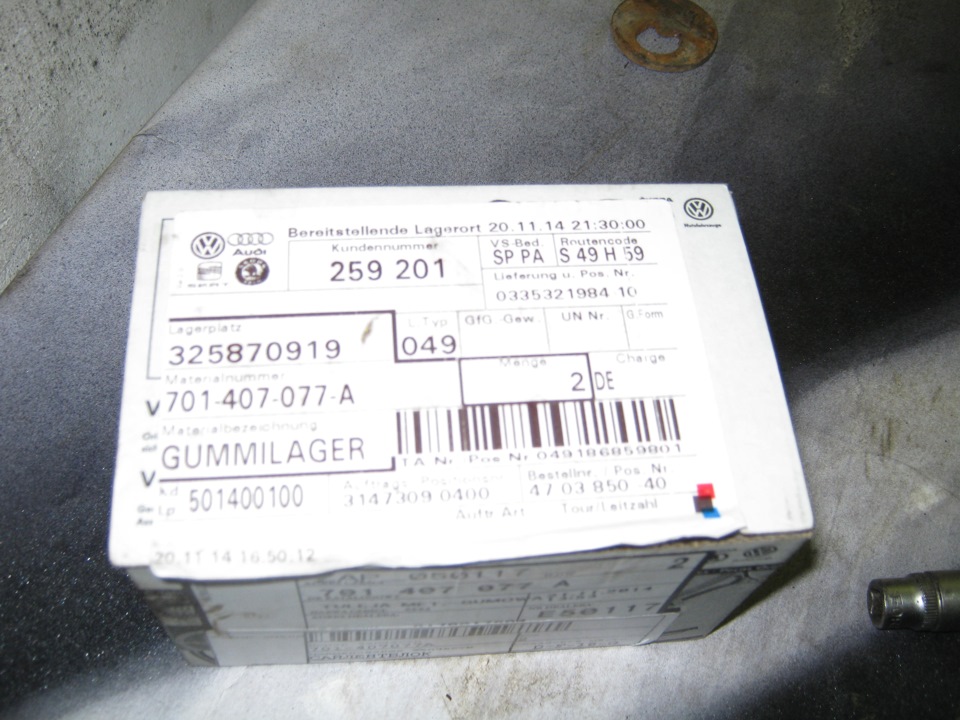

Идем к ближайшему разводиле на бабки офф. дилеру Фольксваген и покупаем такую коробочку. Ставить всякую непонятную ересь несоветую, так как процесс замены достаточно трудоемкий и повторять его каждые 10 тыс. км. мы не хотим. 4 оригинальных салоблока обошлись где-то в 35 енотов.

По мере необходимости покупаем другие коробочки.
Можно приступать к работе.

Полностью откручиваем торсионы, предварительно замеряв линейкой расстояние до гайки.

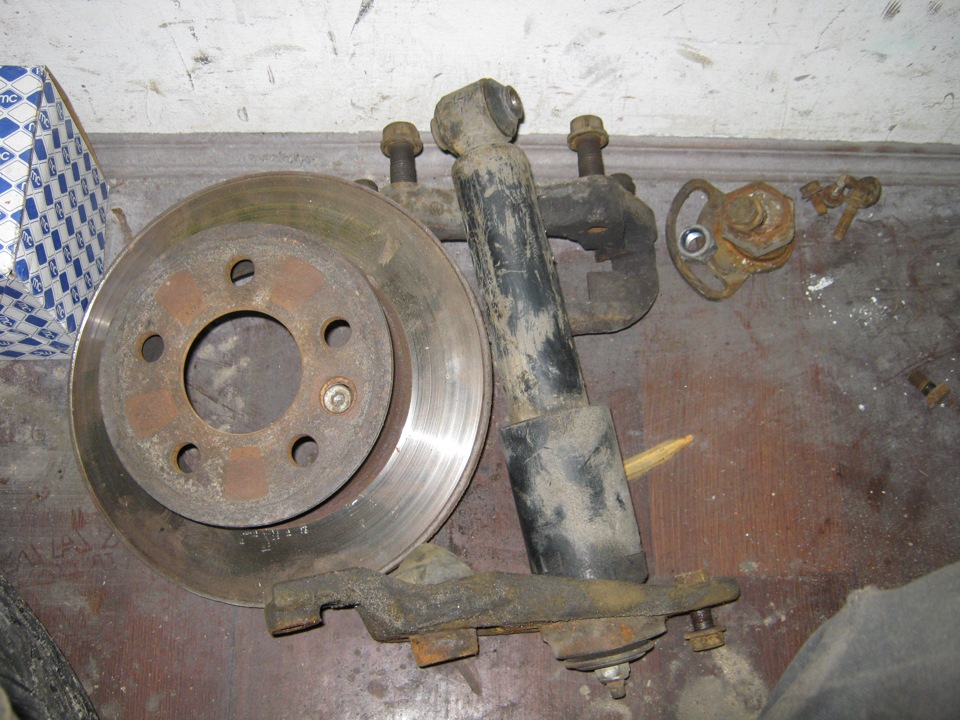

Приводим подвеску примерно в такое состояние. Как это сделать описано во многих источниках, поэтому повторяться не будем. Полуоси снимать ОБЯЗАТЕЛЬНО!

Торсионы у нас опущены. Сейчас надо извратиться и открутить их от рычагов. Стандартного набора инструментов вполне достаточно, а вот терпения надо побольше)
Далее отделяем рейку от подрамника и подвешиваем проволкой за что-нибудь, что-бы случайно не повредить трубки. Карданчик с рейки снимать не надо. Снимаем коробочную подушку.

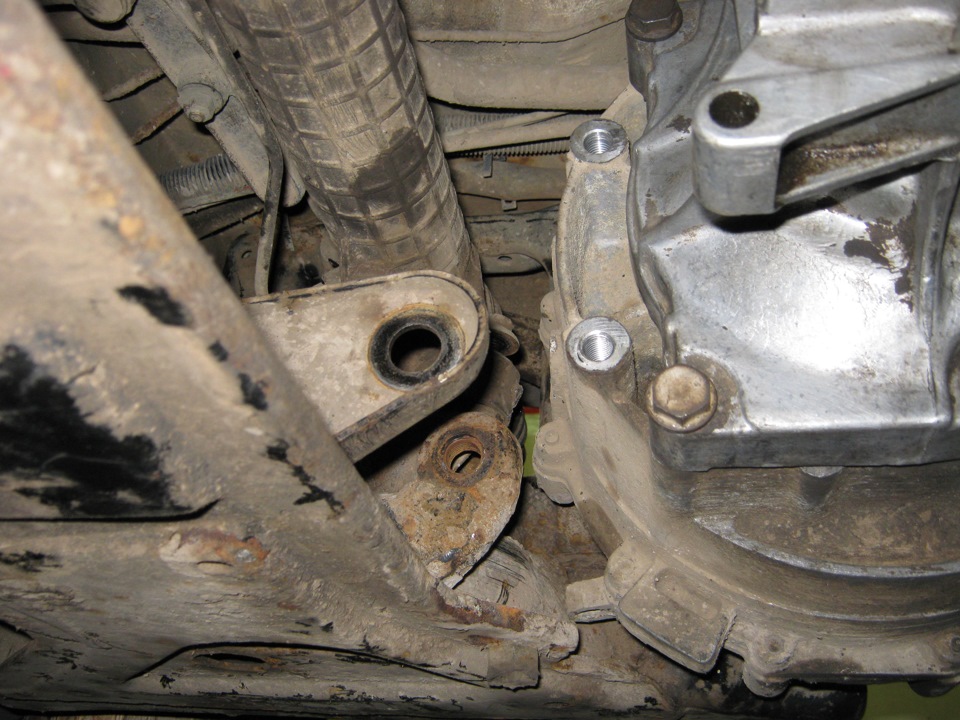

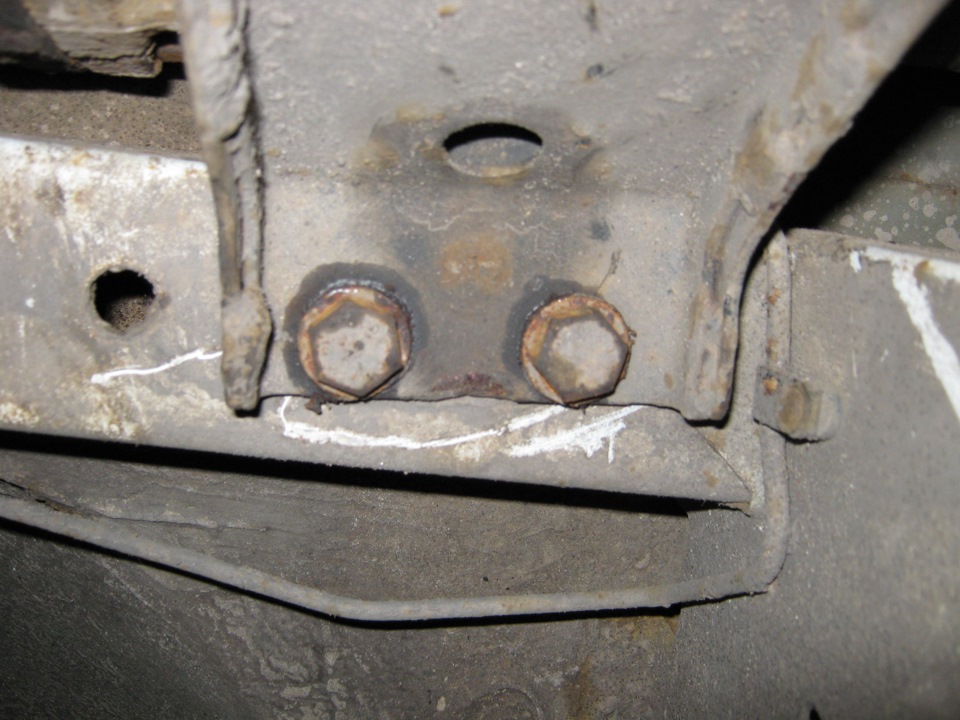

Все. Осталось открутить 6 полтов крепления подрамника.

Теоретически полностью его можно не снимать, а приопустить. Но гораздо удобней работать на полностью снятом, да и машинка у нас старенькая — не все болтики хорошо откручиваются. Штука довольно тяжелая поэтому опускать советую на домкратах.

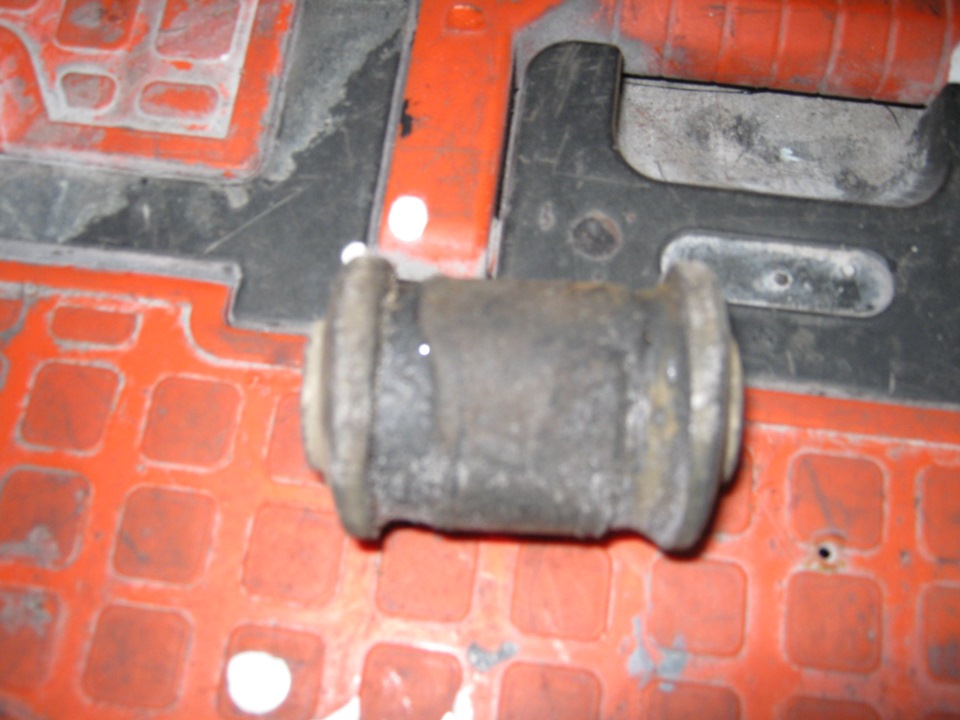

Вот и наша проблемка:

Запресовываем новые и да будет нам счастье. Состояние конечно не айс, но для пробега в пол-лимона не худшее из того что я видел. Да и стучал вот этот вот …

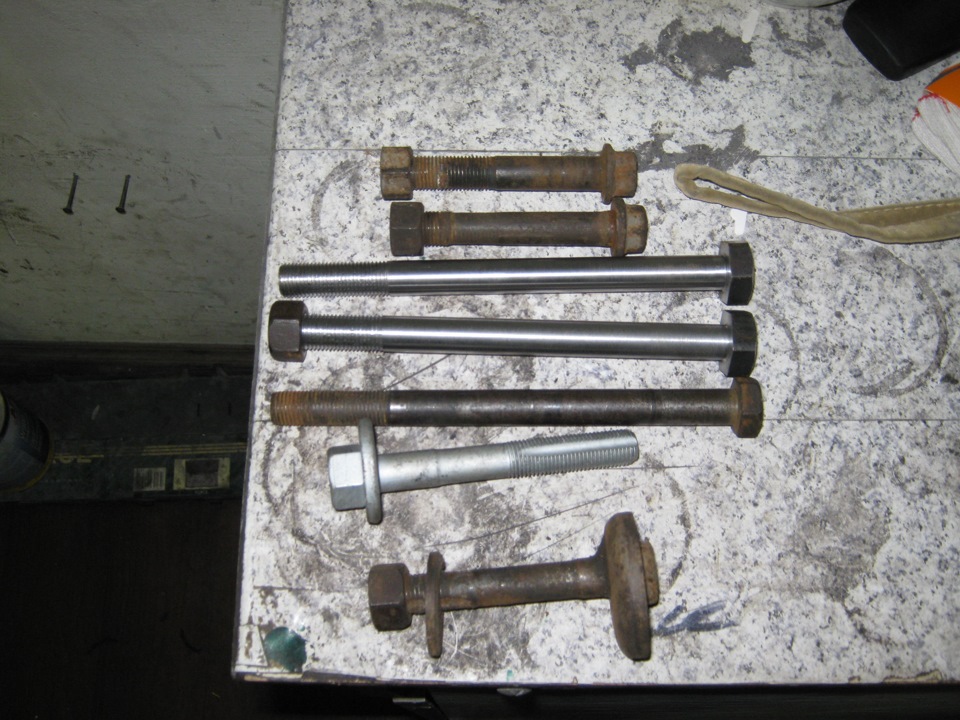

Заодно поменял и некоторые остальные болты

Итак сборку производим в обратной последовательности, по ходу дела заменяя то, что лежало в других коробочка. Болты крепления подрамника и рычагов советую смазать. Вдруг когда нибуть еще залезть придется. ВНИМАНИЕ! Зажатие сайленблоков всех рычагов производить на полностью собраной и опущеной машине. Это должна быть последняя процедура ремонта. Доступ для этого есть. Да будет вам счастье и ровных дорог.

замена нижней опоры двигателя

с конца 90-х годов на большинстве VAG агрегат (мотор с коробкой) снова стали подвешивать на двух опорах, и снижу соединяли оттяжкой с балкой.

Это крепление можно смело назвать опорой двигателя, и её состояние очень важно для правильной работы машины. Как и прочие сайлентблоки, опора представляет из себя две втулки, сваренных между собой резиной.

Соответственно неисправность опоры выражается в отрывании резины. Правда иногда, что бы увидеть этот отрыв, нужно сдвигать агрегат относительно балки.

Естественный вопрос: чем чревата езда с опорой, состояние которой отличается от идеала? Увеличение амплитуды перемещения агрегата в подкапотном пространстве. А это, в свою очередь, повышенная нагрузка на гофру глушителя, патрубки системы охлаждения, проводку. У меня на Туране, например, пришлось заменить воздуховод, в котором протёрлась дырка. Болтом, который в статичном положении находился в 15 мм!

Для замены опоры необходимо снять балку, но есть два варианта. Если стоит задача только опору заменить, то и снять можно только балку (для машин, у которых она отдельно от консолей крепления рычагов). Если так же нужно произвести замену сайлентблоков в рычагах, то и снимать практичнее с ними.

В первом варианте откручиванию подлежат следующие болты:

Рассмотрим максимальный вариант.

Берём в руки ключи и делаем следующее:

-откручиваем гайки крепления шаровых опор к рычагам

откручиваем болты крепления нижней оттяжки к корпусу коробки

-откручиваем болты крепления глушителя к балке

-под балку ставим опору

-откручиваем болты крепления стабилизатора (с каждой стороны по два)

и рулевой рейки (слева два, справа один)

на корпусе рейки есть направляющие втулки, они плотно входят в балку. Что бы не тянуть с собой рейку, можно помочь ей «оторваться»

-начинаем откручивать болты крепления балки к кузову

если откручиваем только балку, правый болт (на фото сверху) трогать не надо, зато нужно открутить два передних

однако не всегда они легко сдаются. При откручивании важно правильно оценить усилие, которое приходится прикладывать, что бы «стронуть» болт с места. Есть риск, что они или сразу сломаются, или сделав несколько оборотов, откажутся «идти дальше». Прикладывать бОльшее усилие чревато обломом, и созданием безвыходной ситуации, когда придётся менять кронштейн. Если вовремя почувствовать назревающую проблему, то можно обойтись «малой кровью». Для этого придётся таки снять балку с кронштейнами, зажать в тисках, и для начала спилить головку болта

Это позволит снять поперечену, и разъединить кронштейн с балкой.

Затем к остатку болта приварить гайку, но не пытаться выкрутить болт, а наоборот — вкручивать его. Затем приварить гайку с противоположной стороны, а первую гайку срезать.

на этом снимке хорошо видно, почему болт не желал выкручиваться

не забудьте пройти резьбу метчиком

Если же болты выкрутились без боя, присоединяете к ним два задних

-приопускаем балку с рычагами

-отстёгиваем провод на датчик уровня масла

-на машинах с дизельными моторами откручиваем крепление выускной трубы Webasto

что ещё мешает? А скорее всего ещё один жгут

прикручивается он «потайным» болтом со шляпкой на 10 мм

вот теперь можно окончательно извлекать балку

-извлечь саму опоры можно или подручными средствами

или с помощью пресса

диаметр шайбы — примерно 90 мм

-перед обратной сборкой необходимо очистить посадочное место

-теперь берём в руки новую опору. На самом деле она состоит из двух половинок, и запрессовывать их нужно, прикрутив одну к другой

-VAGом предусмотрены специальные оправки

многие обходятся без них, но мало у кого это получается легко. Дело в том, что пластиковая обойма изначально больше диаметром посадочного отверстия на пару миллиметров. В принципе не самая большая проблема, можно использовать стяжной хомут большого диаметра. Но вот из-за тог, что обоймы не целиковые, а имеют выпил, могут возникнуть проблемы, вплоть до поломки опоры. Например, такие:

Поэтому я разорился и заказал знакомому токарю оправку.

Собственно, это труба высотой 8 сантиметров, и с конусом внутри, с 92 до 90 мм.

-собираю опоры друг с другом, и начинаю запрессовывать сначала в оправку

-останавливаю на краях прямоугольного выпила, и делаю метки маркером

-совмещают эти метки с отверстием в балке, и запрессовываю дальше

-«подготовленные» в оправке сайлентблоки легко заходят в балку

-оптимально, что бы «окна» в балке и опорах совпали

выкручиваю центральный болт и начинаю обратную сборку

-что бы облегчить установку, в рейку и кронштейн стабилизатора можно вкрутить пару длинных шпилек, они послужат направляющими

-ну и дальнейшая сборка в обратной последовательности.

Болты желательно ставить новые, протягивать с предписанным моментом, а затем посетить стенд развал/схождения.

для Tiguan и Passat B6/B7 подрамник выполнен как одно целое с кронштейнами рычагов, и объём работ немного больше. Добавлю только картинки:

замена сайлентблоков в рычагах

Процедура почти одинаковая, что для Гольф2/3, что для Пассата.

Удобнее всего её производить на подъёмнике, но можно и на земле, с помощью домкратов.

Что бы оценить состояние сайлентблоков передних рычагов, желательно снять колёса и с помощью монтировки оттянуть рычаг вниз. Смотреть надо на места, где резина приварена ко втулкам

Что такое сайлентблок? По сути, это две металлические обоймы, сваренные межу собой резиной. Их неисправность – это разрыв резины на местах сгибов, или отрыв резины от металла. В последние годы разнообразие вносят изделия низкого качества. У них обычно резина отрывается быстрее от внутренней втулки, чем рвётся в нагруженных местах

Передний сайлентблок попроще, у него всего одна обойма, и резина от неё редко отслаивается. Но с годами он теряет эластичность, деревенеет и трескается.

слева — новый сайлентблок, справа то, во что он превращается со временем

-Первым делом, пока машина на колёсах, необходимо открутить ступичную гайку.

-поддомкрачиваем перед (или поднимаем на подъёмнике)

-очищаем гайку и болт фиксации шаровой опоры, гайки стоек стабилизатора, поливаем «жидким ключом»

-откручиваем горизонтальный болт крепления шаровой опоры

На машинах с 256-мм тормозами, что бы вынуть болт, необходимо открутить нижнее крепление тормозной скобы. Проще, конечно, открутить шаровую от самого рычага, но на Гольфах при этом нарушается развал.

-что бы палец шаровой опоры легче было вынуть, можно зубилом разжать струбцину в поворотном кулаке.

-откручиваем стойки стабилизатора

-поднимаем сам стабилизатор вверх, и закрепляем, что бы не мешал

-после чего рычаг легким ударом через мягкую проставку, или длинной монтировкой, опускается вниз.

-вот теперь, что бы стойка не мешала работать с рычагом, её можно отвести в сторону, и зафиксировать, уперев конец ШРУСа в суппорт.

Если же не откручивать ступичную гайку, стойку не оттянуть, и она будет сильно мешать.

-ответственный момент: большим воротком откручиваем болты крепления рычага

-на машинах с маленькими моторами, типа 1,3/1,4 и 1,6, поддон двигателя мешает откручивать и вынимать правый передний болт крепления рычага.

Для устранения этого препятствия необходимо предварительно открутить болт(ы) крепления задней правой опоры двигателя.

-двигатель можно приподнять упором в поддон

Или с помощью длинной монтировки (ломика)

-к сожалению, чем старше машина, тем больше вероятность обламывания болтов.

если это передний, горизонтальный болт, иногда можно выкрутить обломки, иногда приходится резать балку, извлекать остатки и вваривать новую гайку, а места разрезов сваривать

Но если обломался вертикальный болт, или сорвалась гайка, в которую он вкручен, придётся попотеть. Нужно поднять коврики в ногах водителя и пассажира, под ними найдётся две заглушки

вот там живёт резьбовая втулка, совершенно круглая снаружи. Если болт обломался, проще выбить его остатки вместе со втулкой в салон. Если же втулка оторвалась от пола и крутится вместе с болтом, на неё нужно из салона набить многогранную головку и удерживать, пока не выкрутится болт. А потом вынуть и выкинуть

-вместо неё можно использовать обычную гайку, но что бы не приходилось каждый раз залезать в салон, желательно её и приварить. Для этого можно сделать два надреза «болгаркой»

затем отогнуть получившийся «язык», вставить снизу длинный болт, накрутить на него гайку

-а затем можно и обварить

-загнуть «язык» обратно, можно и швы заварить

-на Гольф2 ещё нужно вынуть монтажную втулку из заднего сайлентблока. Её не всегда видно

-но если её не забыли поставить предыдущие ремонтёры, достаточно поковырять тонкой отвёрткой, как втулка обнаружится.

-поддеть и вытащить вниз, при этом удерживая рычаг в горизонтальном положении

-на Гольф3 и Пассатах втулки не предусмотрены, вынимаем рычаг двумя движениями: сначала передний сайлентблок выводим из подрамника, потянув рычаг в сторону колеса, затем задний, потянув рычаг в перёд, по ходу автомобиля.

-старые сайлентблоки удобней вынимать с помощью пресса. При его отсутствии можно использовать тиски, ну или, в крайнем случае – выбивать. Главное – подобрать правильные по форме оправки, что бы не деформировать сами рычаги

-перед запрессовкой передних сайлентблоков необходимо как следует очистить посадочное место в рычаге от остатков резины и ржавчины.

Новый горизонтальный сайлентблок войдёт легче, если его смазать жидким мылом или мыльным раствором. И усилие надо прикладывать не ко всей поверхности, а давить на внутреннюю втулку.

-что бы сайлентблок оказался правильно расположенным в рычаге, его придётся сначала выдавить с противоположной от входа, стороне, что бы резиновый буртик полностью вышел, а потом вдавить обратно, до симметричного расположения

-обязательно обратить внимание на конфигурацию заднего сайлентблока, и его ориентирование при запрессовке, относительно рычага.

Важно не только совместить треугольную стрелку с меткой на рычаге,

но и сориентировать сайлентблок выпуклой отливкой в сторону шаровой опоры.

-почему это важно? Объясняю. Рычаг относительно кузова подвижен. И можно найти ось его вращения, она проходит через болты крепления сайлентблоков. В статичном положении это выглядит так:

-но когда машина трогается или ускоряется, колесо пытается уехать вперёд (относительно кузова), передний сайлентблок небольшой и очень плотный, а вот задний большой, эластичный, и в нём есть прорези. И потому происходит вот такое смещение:

-при торможении смещение происходит в другую сторону

-теперь смотрим на сам сайлентблок

-если он установлен правильно, смещение при торможении будет меньше, чем при разгоне. И это очень важно, потому что в подвеске такой конструкции любое движение стоек и рычагов влечёт за собой изменение параметров развал/схождения. А при интенсивном торможении очень важно, что бы колёса старались таки ехать параллельно друг другу. К тому же сила, действующая на рычаг при торможении выше, чем та, что воздействует при разгоне.

-при запрессовке/забивании обратить внимание на отсутствие перекосов

-кстати, можно установить цельнолитой сайлентблок, используемый в некоторых AudiTT.

слева цельнолитой, справа штатный

он не только будет дольше служить, но и улучшает управляемость и реакцию на руль. И ввиду полной симметричности, не важно, как вставлять в рычаг. А для Гольф 2 отпадает необходимость в монтажных втулках

-перед обратным монтажом желательно убедиться, что резьба в закладных гайках в хорошем состоянии, при необходимости прогнать метчиком.

-болты крепления рычагов желательно менять, ну или, в крайнем случае, поправить резьбу и на них

-установка рычага на место выглядит следующим образом: для Гольф2 это простое впихивание рычага задней частью, затем, удерживая его в горизонтальном положении, необходимо вставить монтажную втулку. При этом не применять никаких инструментов, только усилие пальца. Втулка вставится до конца, когда совпадут все отверстия, если торчит хоть 1,5 мм – совмещение не произведено. Затем наживить вертикальный болт, вставлять переднюю часть часть рычага, вставить горизонтальный болт.

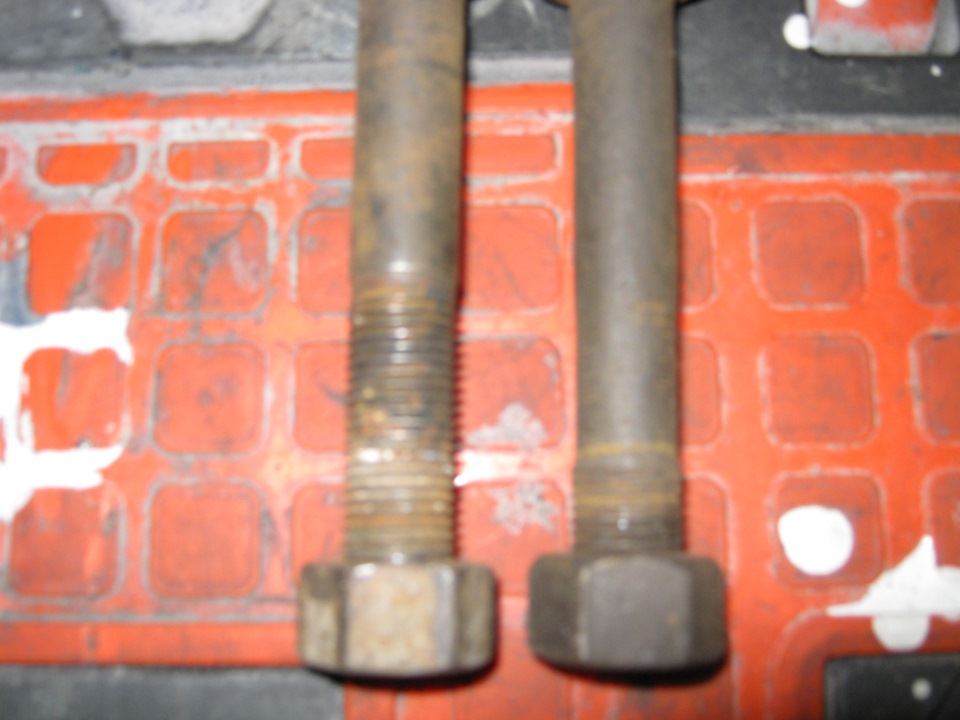

ВНИМАНИЕ! Важно не перепутать болты местами. Они отличаются всего на 3/4 мм,

но вертикальные болты вкручиваются в глухую (не имеющую сквозного отверстия) гайку, и если использовать длинный болт, он быстрее упрётся в конец резьбы, чем затянет втулку сайлентблока. Причём это не будет очевидным, внешне рычаг будет неподвижным, но при начале движения и торможении будут слышаться удары.

-перед вкручиванием необходимо почистить резьбу,

а лучше — ставить новые болты.

-для Пассатов и Гольф3 монтаж несколько отличается. Положение рычага относительно балки определяется специальными «подковками», приваренными к самой балке

тут наличие «подковок» определяет и направление, в котором вставляется рычаг: не просто с боку, а с переда на зад.

Вставив выступающую внутреннюю втулку сайлентблока в подрамник, можно вставлять и переднюю часть рычага, и наживлять болты.

-все слышали, что сайлентблоки необходимо затягивать под нагрузкой. Но в нашем случае это справедливо только для передних сайлентблоков, которые работают на скручивание. И не обязательно буквально ставить машину на колёса, что бы их затянуть, достаточно выставить рычаг горизонтально.

Именно так он стоит на VW с нормальным клиренсом.

-сразу затягиваем и задние болты

-далее: вставляем ШРУС в ступицу, палец шаровой опоры – в струбцину поворотного кулака.

-обратите внимание на состояние болтов крепления шаровой опоры, они должны иметь утолщение в нерезьбовой части, и резьба без следов повреждения. При необходимости – заменить.

-собираем стойки стабилизатора (у кого он есть), не забыв, что правильное положение шайб – конусом внутрь !

-прикручиваем колесо, затягиваем ступичную гайку

-на гольфах с маленькими моторами не забываем закрутить верхний болт опоры двигателя

-после данной процедуры желательно проверить регулировки развал/схождения.
