Замена всех опор двигателя RP на Фольксваген Пассат Б3

Двигатель RP устанавливался на автомобили:

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 193) 1984 — 1988
Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 167) 1984 — 1988
Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992
Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

Информация подходит и для ремонта других автомобилей.

Предпосылками к замене опор двигателя послужили: вибрация в салоне и сильный гул на скорости 90 км/ч и выше. Решил менять сразу все, чтобы потом не возвращаться к этому вопросу. Были закуплены опоры на сумму около 1 тысячи рублей фирмы OPTIMAL:

Начал замену с задней правой опоры, для этого снял воздуховод впрыска, открутил сверху три болта крепления опоры:

За тем снял балансирующий груз и поддомкратил двигатель.После этого открутил горизонтальный болт крепления опоры:

Потом еще не много поддомкратил двигатель и вытащил опору. Стояла оригинальная, но убитая напрочь:

Собирал в обратной последовательности, но горизонтальный болт затянул в конце, после замены всех опор.

Для замены левой задней опоры пришлось открутить гайку крепления передней опоры, открутить болт крепления кронштейна коробки (на фото не попал) к самой опоре и снять продольный кронштейн (см. фото ниже):

За тем поддомкратил коробку, открутил два болта крепления опоры к подрамнику, извлек старую, текущую, просевшую гидроопору:

Поставил на место новую опору, но опускать двигатель не стал. Открутил снизу два болта крепления передней опоры и извлек её:

Поставил новую опору и аккуратно опустил двигатель, поставил продольный кронштейн, затянул все болты и гайки.
Вся работа заняла около пяти часов не спеша на яме.

Результат: вибрация пропала, гул на скорости исчез. И я счастлив!

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

замена нижней опоры двигателя

с конца 90-х годов на большинстве VAG агрегат (мотор с коробкой) снова стали подвешивать на двух опорах, и снижу соединяли оттяжкой с балкой.

Это крепление можно смело назвать опорой двигателя, и её состояние очень важно для правильной работы машины. Как и прочие сайлентблоки, опора представляет из себя две втулки, сваренных между собой резиной.

Соответственно неисправность опоры выражается в отрывании резины. Правда иногда, что бы увидеть этот отрыв, нужно сдвигать агрегат относительно балки.

Естественный вопрос: чем чревата езда с опорой, состояние которой отличается от идеала? Увеличение амплитуды перемещения агрегата в подкапотном пространстве. А это, в свою очередь, повышенная нагрузка на гофру глушителя, патрубки системы охлаждения, проводку. У меня на Туране, например, пришлось заменить воздуховод, в котором протёрлась дырка. Болтом, который в статичном положении находился в 15 мм!

Для замены опоры необходимо снять балку, но есть два варианта. Если стоит задача только опору заменить, то и снять можно только балку (для машин, у которых она отдельно от консолей крепления рычагов). Если так же нужно произвести замену сайлентблоков в рычагах, то и снимать практичнее с ними.

В первом варианте откручиванию подлежат следующие болты:

Рассмотрим максимальный вариант.

Берём в руки ключи и делаем следующее:

-откручиваем гайки крепления шаровых опор к рычагам

откручиваем болты крепления нижней оттяжки к корпусу коробки

-откручиваем болты крепления глушителя к балке

-под балку ставим опору

-откручиваем болты крепления стабилизатора (с каждой стороны по два)

и рулевой рейки (слева два, справа один)

на корпусе рейки есть направляющие втулки, они плотно входят в балку. Что бы не тянуть с собой рейку, можно помочь ей «оторваться»

-начинаем откручивать болты крепления балки к кузову

если откручиваем только балку, правый болт (на фото сверху) трогать не надо, зато нужно открутить два передних

однако не всегда они легко сдаются. При откручивании важно правильно оценить усилие, которое приходится прикладывать, что бы «стронуть» болт с места. Есть риск, что они или сразу сломаются, или сделав несколько оборотов, откажутся «идти дальше». Прикладывать бОльшее усилие чревато обломом, и созданием безвыходной ситуации, когда придётся менять кронштейн. Если вовремя почувствовать назревающую проблему, то можно обойтись «малой кровью». Для этого придётся таки снять балку с кронштейнами, зажать в тисках, и для начала спилить головку болта

Это позволит снять поперечену, и разъединить кронштейн с балкой.

Затем к остатку болта приварить гайку, но не пытаться выкрутить болт, а наоборот — вкручивать его. Затем приварить гайку с противоположной стороны, а первую гайку срезать.

на этом снимке хорошо видно, почему болт не желал выкручиваться

не забудьте пройти резьбу метчиком

Если же болты выкрутились без боя, присоединяете к ним два задних

-приопускаем балку с рычагами

-отстёгиваем провод на датчик уровня масла

-на машинах с дизельными моторами откручиваем крепление выускной трубы Webasto

что ещё мешает? А скорее всего ещё один жгут

прикручивается он «потайным» болтом со шляпкой на 10 мм

вот теперь можно окончательно извлекать балку

-извлечь саму опоры можно или подручными средствами

или с помощью пресса

диаметр шайбы — примерно 90 мм

-перед обратной сборкой необходимо очистить посадочное место

-теперь берём в руки новую опору. На самом деле она состоит из двух половинок, и запрессовывать их нужно, прикрутив одну к другой

-VAGом предусмотрены специальные оправки

многие обходятся без них, но мало у кого это получается легко. Дело в том, что пластиковая обойма изначально больше диаметром посадочного отверстия на пару миллиметров. В принципе не самая большая проблема, можно использовать стяжной хомут большого диаметра. Но вот из-за тог, что обоймы не целиковые, а имеют выпил, могут возникнуть проблемы, вплоть до поломки опоры. Например, такие:

Поэтому я разорился и заказал знакомому токарю оправку.

Собственно, это труба высотой 8 сантиметров, и с конусом внутри, с 92 до 90 мм.

-собираю опоры друг с другом, и начинаю запрессовывать сначала в оправку

-останавливаю на краях прямоугольного выпила, и делаю метки маркером

-совмещают эти метки с отверстием в балке, и запрессовываю дальше

-«подготовленные» в оправке сайлентблоки легко заходят в балку

-оптимально, что бы «окна» в балке и опорах совпали

выкручиваю центральный болт и начинаю обратную сборку

-что бы облегчить установку, в рейку и кронштейн стабилизатора можно вкрутить пару длинных шпилек, они послужат направляющими

-ну и дальнейшая сборка в обратной последовательности.

Болты желательно ставить новые, протягивать с предписанным моментом, а затем посетить стенд развал/схождения.

для Tiguan и Passat B6/B7 подрамник выполнен как одно целое с кронштейнами рычагов, и объём работ немного больше. Добавлю только картинки:

Volkswagen Passat 2.0 FSI › Logbook › Замена подушек двигателя

При замене комплекта ГРМ было обнаружено, что правая подушка двигателя находится в уставшем состоянии, да и газуя на нейтралке, движок словно хотел выскочить, решил менять сразу обе подушки, не думаю, что правая в более живом состоянии.
Заказал левая подушка Lemforder 33142 01
Правая AutoMega 130057110

Для замены опор, нужно снять защиту и поддомкратить двигатель(при замене правой подушки)
И при замене левой, поддомкратить коробку

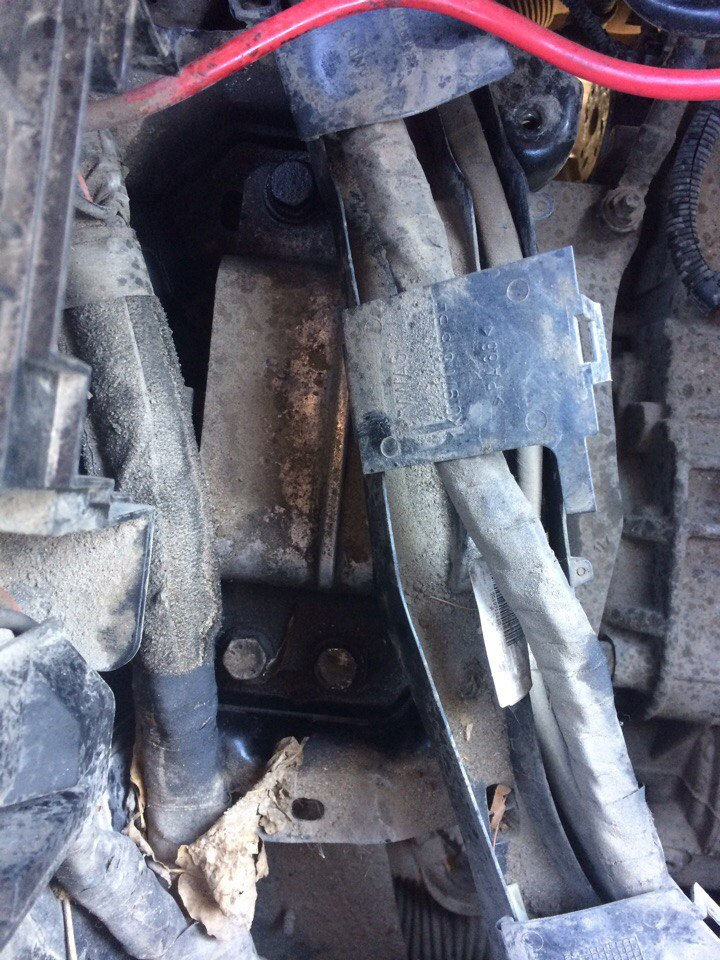

Начал замену с левой стороны, снял акб и его площадку, корпус воздушного фильтра и вот она, за проводами

держится на 6 болтах 2 на 18 4 на 16 откручиваем, вынимаем

Вот задача поставить на место новую подушку меня подбесила, никак не мог поймать места под все болты, приходилось то и дело бегать в яму и назад поднять домкрат или опустить, вдвоем было бы куда быстрее, но с помощью какой то матери получилось вкрутить все на места, хоть и один болт шел очень туго, боялся что заломится, но все обошлось, собираем все на места.Старая хоть и на вид была ничего вроде, но болталась в руках свободно и скрипела, новую руками двигать было невозможно

далее начал снимать правую подушку

с ней все куда проще, поменял за 15 минут, она держится на двух болтах на 16 и двух на 18, еще надо открутить бачок антифриза держится на двух торксах, и два болта снять с площадки которая держит бачок омывателя на 13.Снял старую новую поставил
