Ремонт и замена компрессора холодильника своими руками

Схема работы холодильника

Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.

Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.

В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Проверка тока и сопротивления

Причиной неисправности может служить кабель, не так редко источником серьёзных проблем становится банальный обрыв. Замена кабеля является самой простой ситуацией из тех, когда может пригодится ремонт. В любом случае, перед началом каких-либо работ своими руками требуется проверить ток и сопротивление, чтобы не получить травму.

Чтобы проверить сопротивление, нужно найти место без краски или немного стереть её своими руками. Приложите мультиметр к контакту и к корпусу, прибор не должен показывать никаких значений, в противном случае дальше делать ремонт компрессора холодильника своими руками достаточно опасно. При дальнейшей работе с мотором и пусковым реле следует соблюдать меры предосторожности.

Для проверки тока необходимо рабочее реле, то есть перед началом испытаний вы должны быть уверены в его работоспособности. Проверять ток удобнее всего мультиметром, где контакт осуществляется клещами. При мощности двигателя в 140 Вт, ток равняется 1,3 Ампера. Соотношение величин остаётся таким же при других показателях мощности двигателя.

Смотрите также – Подключение компрессора холодильника к новому устройству

Причины неисправностей

Все неисправности в работе устройства можно условно поделить на два вида. В первом случае всё работает на первый взгляд хорошо, то есть мотор гудит, лампочка горит. Причиной может быть утечка хладагента, проверить это достаточно просто своими руками. Достаточно потрогать конденсатор, он должен быть очень горячим. При утечке хладагента конденсатор будет комнатной температуры. Второй распространённой причиной является поломка терморегулятор, то есть сигнал о повышении температуры просто не поступает.

Если холодильник совсем не включается, то в 20% случаев проблема сводится к поломке мотора. Если же мотор исправен, но необходимо произвести ремонт компрессора холодильника своими руками, нужно последовательно проверить главные элементы – термодатчик и реле. Каждое устройство при поломке подлежит замене. Если всё работает хорошо, менять надо сам компрессора, расскажем, как это сделать своими руками.

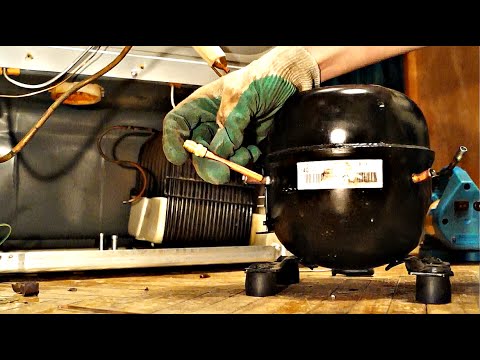

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

• накопитель для фреона;
• вентили для прокалывания и отбора;
• горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд, этого времени хватит, чтоб собрать весь газ.

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Теперь нужно полностью отсоединить компрессор от труб (чаще всего их две – для нагнетания давления и отсасывания лишнего газа), то есть компрессор необходимо отпаять. Для установки нового компрессора необходимо повторить все действия в обратном порядке. После всех работ убедитесь, что работает реле. Если запуск произошёл успешно, значит всё было выполнено правильно.

Смотрите также:

Главный редактор сайта. Понимаю тему техники, 10 лет опыта работы в крупных торговых сетях. О команде и экспертности материалов написано на странице Команда ТехРевизора. На сайте много сторонних авторов, но я отвечаю за достоверность информации в подборках.

Замена компрессора холодильника

Мотор-компрессор – «сердце» холодильника, одна из главных его деталей. К сожалению, случаи поломки мотора – не редкость. Он страдает и от времени, и от скачков напряжения, и от слишком интенсивной работы. Неисправный мотор ремонту не подлежит (кроме случая заклинивания), поэтому при поломке его меняют на новый. Установка мотора – непростая задача, которая помимо «снял-поставил», требует вакуумирования системы и заправки ее фреоном. Самостоятельно с ней не справиться. Доверьте замену компрессора специалистам «РемБытТех», и они оперативно выполнят работу – уже в течение 24 часов после получения заявки!

Цены на замену компрессора холодильника

Стоимость замены мотора составляет от 1900 рублей в зависимости от марки и модели холодильника. Сюда входит только работа специалиста, новый мотор и фильтр-осушитель оплачиваются дополнительно.

Марка холодильника	Стоимость замены* (только работа)
Выезд мастера	Бесплатно
Холодильник Индезит	от 2400 руб.
Холодильник Стинол	от 2400 руб.
Холодильник Самсунг	от 3400 руб.
Холодильник Атлант	от 2900 руб.
Холодильник Бош	от 3400 руб.
Холодильник Аристон	от 2900 руб.
Холодильник LG	от 3400 руб.
Холодильник Vestfrost	от 3600 руб.
Холодильник Liebherr	от 3500 руб.
Холодильник Electrolux	от 3400 руб.
Холодильник BEKO	от 3200 руб.
Холодильник Бирюса	от 2900 руб.
Холодильник Sharp	от 4400 руб.
Холодильник Вирпул	от 3700 руб.
Холодильник Сименс	от 3700 руб.
Холодильник AEG	от 3800 руб.
Другая марка	от 1900 руб.

*Цены примерные. Точную сумму сможет назвать мастер после полной диагностики холодильника.

Порядок проведения работ по замене компрессора

• Демонтаж неисправного мотор-компрессора. Мастер надрежет и обломает заправочную трубку, через которую система заправляется фреоном. Эта трубка понадобится для нового компрессора. Затем на расстоянии 20-30 мм от фильтра-осушителя обрежет капиллярную трубку, чтобы из системы вышел фреон. После испарения хладагента мастер выпаяет из неисправного мотора (или отрежет) всасывающую и отсасывающую трубки, они припаяны примерно на расстоянии 10-20 мм от компрессора. Далее останется открутить крепления мотора к корпусу холодильника и снять мотор.
• Монтаж нового мотора. Мастер закрепит мотор в корпусе и состыкует все трубки холодильника (всасывающую, отсасывающую и заправочную) с соответствующими патрубками на компрессоре. Затем запаяет места состыковок трубок с мотором.
• Замена фильтра-осушителя. Третьим этапом меняется цеолитовый патрон, он же фильтр-осушитель. Мастер выпаяет или отрежет старый и припаяет новый. Фильтр-осушитель — небольшая, но очень важная деталь. Он предотвращает попадание мелких частиц и влаги в капиллярную трубку, которые могут вывести холодильник из строя. Фильтр-осушитель должен меняться каждый раз при вскрытии охлаждающей системы холодильника. Его стоимость в соотношении с общей ценой ремонта невысока. А вот сохранение старой запчасти на месте может значительно сократить время работы нового компрессора.
• Вакуумирование системы. После запайки всех швов с помощью специального насоса мастер проведет вакуумирование холодильника, во время которого из системы удаляется лишняя влага.
• Заправка холодильника хладагентом. При заправке мастер также проверит герметичность пайки всех соединений.

После этого остается лишь вернуть холодильник на место, включить его и наслаждаться исправной работой вашего холодильного агрегата!

Преимущества для вас

• Бесплатный выезд мастера. В случае вашего согласия на осуществление ремонта специалистами «РемБытТех» вам не придется оплачивать выезд мастера на дом.
• Ремонт на дому. В большинстве случаев наши специалисты произведут замену компрессора прямо у вас дома, и вам не придется везти несправный холодильник в ремонтную мастерскую.
• Удобный график работы. Мы работаем для вас с 8 до 22 часов даже в праздничные и выходные дни. Мастер приедет в любое удобное вам время.
• Гарантия до 2 лет. На проделанную нашими мастерами работу мы даем гарантию до 2 лет.

Как определить, что мотор-компрессор холодильника вышел из строя?

Поломка мотора-компрессора – одна самых серьезных неисправностей, которая может возникнуть в холодильнике. Однако не стоит расстраиваться – ведь возможно причина выхода агрегата из строя кроется совсем в иной проблеме. Ниже приведены признаки, которые могут сигнализировать о выходе компрессора из строя:

• Мотор не работает, поскольку он перегорел, в холодильнике тепло, но свет при этом горит.
• Холодильник включается и сразу отключается, внутри холодильника тепло. В этом случае произошел обрыв обмотки компрессора, межвитковое замыкание или мотор просто «клинит».
• Редкий симптом при поломке мотора — холодильник работает без перерыва, не отключаясь, при этом температура внутри холодильника немного повышена. Характерен для компрессоров с длительным сроком эксплуатации. Из-за износа мотор не может создать достаточного давления в нагнетательной трубке, и понизить температуру до требуемого значения, даже, несмотря на постоянную работу.

Какими бы ни были симптомы неисправности вашего холодильника – не стоит гадать. Лучше сразу обратитесь к специалистам «РемБытТех»:

+7 (495) 215 – 14 – 41

+7 (903) 722 – 17 – 03

После тщательной диагностики агрегата они установят точную причину его поломки и быстро и с гарантией произведут ремонт.

Как заменить компрессор в холодильнике своими руками

При длительной эксплуатации основные узлы холодильника выходят из строя, появляется необходимость замены некоторых деталей. Стоимость работ нередко сравнима с ценой самой холодильной установки. При наличии соответствующих навыков замену компрессора в холодильнике можно выполнить своими руками.

Когда нужна замена

Некорректная работа компрессора — одна из самых сложных неисправностей, возникающих при устаревании или неправильной эксплуатации оборудования. На необходимость замены мотора указывают такие признаки:

1. Прекращение работы холодильника. При перегорании компрессора температура в камерах повышается, подсветка при этом сохраняется.
2. Частые остановки компрессора. Прибор отключается через 1-2 минуты после включения. Температура внутреннего пространства неуклонно растет, образуется наледь на задней стенке. Такие признаки характерны для обрыва обмотки, короткого замыкания или заедания мотора.
3. Непрерывная работа холодильника. При поломке компрессора этот признак наблюдается редко. Несмотря на безостановочную работу мотора, температура в камерах не снижается. Такая неисправность возникает при длительном использовании холодильного оборудования. Изношенный компрессор не способен повышать давление в нагнетательной трубке и перекачивать фреон.

Диагностика

Процесс диагностики включает такие этапы:

1. Изучение внешних признаков. Нужно замерить температуру в камерах. При полном отключении компрессора наблюдается размораживание морозилки.
2. Осмотр компрессора. Добраться до этого узла непросто. Он находится в защитном кожухе, заполненном маслом. Большинство агрегатов имеет одинаковое строение. Главными элементами являются пусковое реле и мотор. Чаще всего из строя выходит двигатель. Визуальным признаком поломки служит обрыв обмотки. Проверить клеммы реле можно, вынув деталь из посадочного места.
3. Осмотр кабеля. Двигатель нередко перестает работать из-за нарушения целостности питающего провода. Замена этого элемента является наиболее простым вариантом ремонта.
4. Проверка сопротивления. На корпусе находят место, лишенное эмалевого слоя. Краску можно соскоблить самому, используя острый инструмент. Мультиметр прикладывают к контакту и корпусу. Экран прибора должен оставаться пустым. В противном случае заменять компрессор своими руками нельзя, присутствует риск поражения током.
5. Проверка тока. Для этого потребуется исправное реле, перед началом эксперимента убеждаются в его работоспособности. Ток проверяют мультиметром, контакт которого представляет собой зажим. Двигатель мощностью 140 Вт выдает ток силой 1,3 А. При других величинах мощности соотношение параметров остается тем же.

Причины неисправностей

Компрессор бытового холодильника выходит из строя из-за таких причин:

1. Утечка хладагента. Возникает при повреждении трубок охлаждающей системы. Внешних признаков поломка не имеет. Подсветка не пропадает, двигатель функционирует в прежнем режиме. Чтобы выявить неисправность, нужно потрогать конденсатор. При утечке фреона он бывает холодным.
2. Поломка терморегулятора. Эта деталь контролирует температуру внутреннего пространства, подавая сигнал на включение компрессора. При неисправности термодатчика мотор не получает команду, поэтому не включается. Элемент нужно поменять.
3. Поломка двигателя. Выявить эту причину можно, последовательно протестировав все элементы системы, — датчики, реле, кабель. Если все детали исправны, вышел из строя сам мотор.

Как заменить

Чтобы выполнить замену компрессора в холодильнике своими руками, выполняют такие действия:

1. Освобождают устройство от продуктов, полок, контейнеров. Отключают прибор от сети, разворачивают задней стенкой вперед. Здесь в специальной нише на металлической подложке располагается искомый агрегат. Его приподнимают, отгибают трубки, смещают мотор вперед. Чтобы железные элементы не повредились, работать нужно предельно аккуратно.
2. Отламывают заправочный элемент, удаляют хладагент из охлаждающей системы. Пережимая капиллярную трубку, запускают компрессор, давая ему работать 5 минут. За это время фреон перетечет в конденсатор. После этого на фильтре-осушителе размещают прокалывающий вентиль. Шланг подсоединяют к специальному баллону, закручивают отборочный кран. Вентиль емкости открывают на полминуты, собирая фреон. Кран закрывают.
3. На место отломанной заправочной трубки устанавливают новую медную деталь длиной 6 см, диаметром 0,6 см. Элементы соединяют с помощью паяльной лампы или пропановой горелки.
4. Надрезают капиллярную трубку. Распил должен находиться на расстоянии не более 5 см от фильтра-осушителя. Деталь разламывают по линии надреза. Фильтр отделяют от испарителя и удаляют.
5. Отсоединяют неисправный двигатель от нагнетательной и выводящей трубок. Последние зачищают от остатков старого припоя, снабжают заглушками.
6. Вынимают пробки из трубок нового компрессора. Патрубки агрегата совмещают с элементами охлаждающей системы холодильника. Конденсатор снабжают фильтром-осушителем, после чего вводят капиллярную трубку. Компрессор припаивают пропановой горелкой. Места соединений осматривают со всех сторон, используя зеркало. Стыки не должны иметь пустот или выступов.

После завершения работ осуществляют пробный запуск холодильника, после чего наблюдают за основными показателями функционирования прибора.
