4.1 Видео: самый простой способ

Признаки неполадки

Топливная рейка
Есть несколько ключевых симптомов, которые говорят о наличии такой проблемы:

• Наблюдаются пропуски зажигания при холостом ходу;
• Резко повышается расход топлива;
• В работе двигателя наблюдается нестабильность;
• Автомобиль разгоняется медленнее обычного при полном нажатии на педаль газа.

Определить такую неполадку очень важно, поскольку форсунки подает топливо в систему. Без горючего работа двигателя невозможно. Далеко не всегда стоит сразу выполнять их замену, поскольку зачастую они подлежат очистке.

Разборка

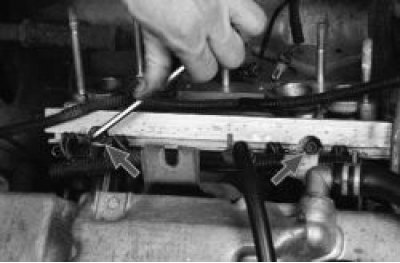

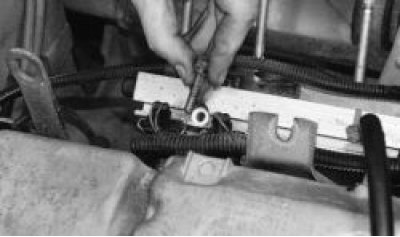

1. Шлицевой отверткой смещаем фиксатор форсунки вдоль топливной рампы.

2. Снимаем форсунку с топливной рампы.

3. Аналогично снимаем три других форсунки.

Предупреждение! Соединения форсунок с топливной рампой и с впускным трубопроводом уплотнены резиновыми кольцами. Все поврежденные уплотнительные кольца необходимо заменить.

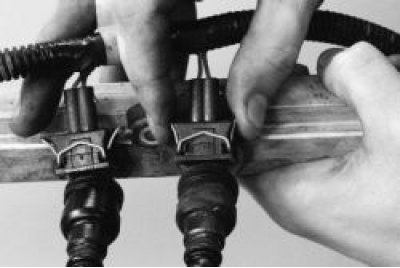

4. Снимаем с топливной рампы пружинные фиксаторы форсунок.

6. Ключом на 24 мм

отворачиваем гайку трубки подводящего топливопровода и извлекаем конец трубки из топливной рампы.

Предупреждение! Соединение трубки с топливной рампой уплотнено резиновым кольцом, установленным в торце рампы. Все поврежденные уплотнительные кольца трубок топливопроводов необходимо заменить.

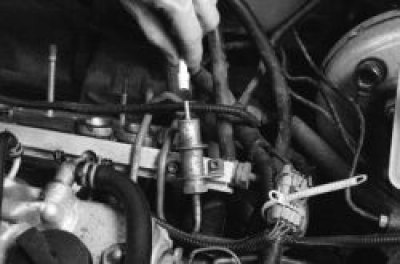

7. При необходимости металлическим колпачком от ниппеля колеса выворачиваем золотник диагностического штуцера.

Что нужно знать о форсунках

Качество используемого горючего оказывает огромное влияние на сохранность и эффективность работы форсунок на вашем ВАЗ 2114. Увы, качество отечественного топлива оставляет желать лучшего. Если регулярно заправлять машину бензином низкого качества, форсунки не смогут прослужить более 120 тысяч километров.

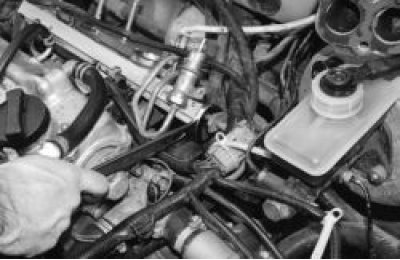

Откручиваем топливную трубку

Оптимальная периодичность замены — около 80-90 тысяч километров пробега.

Что касается стоимости, то родные форсунки для ВАЗ 2114 стоят от 500 рублей за штуку. Зарубежные аналоги дороже, порой в несколько раз. Но цена во многом оправдывается надежностью и более продолжительным сроком службы. Потому если есть такая возможность, купите качественные импортные устройства.

Особенности инжекторного ВАЗ-2115

• произведено на Волжском автомобильном заводе;
• год производства — 1997.

• кузов — четырехдверный седан (5 мест);
• расположение — передний.

Мотор и топливо:

• бензин;
• 1,5 и 1,6 л;
• четырехтактный, 77 лошадиных сил.

• длина — 43,30 см;
• ширина — 16,50 см;
• высота — 14,02 см;
• клиренс — 1,65 см;
• колея задняя — 13,70 см;
• колея передняя — 14,00 см;
• масса — 1,0 т.

• 100 км/ч за 14,00 секунды;
• предельный разбег — 160 км/ч.

• потребление бензина — 7,6 л;
• объем — 43,0 л.

Как продлить срок службы форсунок

По сути, существует два основных способа, позволяющих установленным на вашем автомобиле топливным элементам прослужить как можно дольше.

1. Использование присадок. Специальные присадки для увеличения качества топлива и очистки системы можно отыскать в любой магазине автомобильной химии. Они заливаются в бензобак. Стоит присадка достаточно мало, потому каждый может позволить ее себе приобрести. Но начиная пользоваться присадками, делать это следует регулярно, иначе эффективности от них не будет. Некоторые считают, что присадки только портят состояние форсунок. Возможно, это утверждение справедливо, если применяется низкосортная или поддельная химия. Хорошие средства хоть и не очищают полностью устройства, но позволяют заметно продлить срок их службы.
2. Второй метод — это периодическая промывка. Специалисты рекомендуют проводить операцию примерно раз на каждые 40 тысяч пройденных километров вашим автомобилем. Кто-то занимается чисткой самостоятельно, другие обращаются за помощью к автомастерским. Для справки отметим, что стоимость прочистки форсунок на станции технического обслуживания составит от 1500 рублей.

Статья в тему: Ремонт рулевой рейки на ВАЗ 2110 своими руками (видео)

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

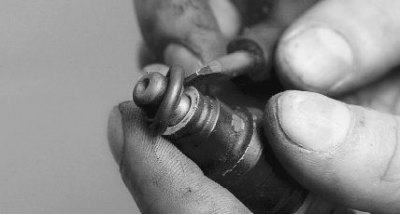

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной ценеСамостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Перед тем как перейти к процедуре снятие форсунков рекомендую сначала ознакомиться с тем, что такое ФОРСУНКИ и какие функции они выполняют в системе питания двигателя с распределенным впрыском. Об этом Вы можете подробно прочитать на сайте в статье Топливные форсунки.

Проверка работы форсунок

Прежде чем выполнять замену форсунок на 8 клапанном ВАЗ 2114 или проводить их чистку, следует проверить работоспособность устройств.

Промывка своими руками

Для этого существует две опробованные методики. С их помощью вы узнаете, как проверить элемент на рабооспособность.

Чистить форсунки с помощью мастерских — достаточно дорогое удовольствие. К тому же, выполнить работу вполне можно своими руками.

Как снять

Процедура демонтажа и монтажа форсунок не представляет особых сложностей, однако занимает много времени. Заранее необходимо подготовить комплект инструментов:

• 2 рожковых ключа на 17;
• крестовая отвёртка;
• отвёртка с плоским тонким лезвием;
• шестигранный ключ на 5.

Стандартный комплект

Перед снятием форсунок для замены необходимо сбросить давление в топливной системе автомобиля. Это необходимая мера, которая обезопасит работу и исключит возможность травмирования.

Чтобы сбросить давление топлива, необходимо отключить бензонасос. Он располагается в автомобилях ВАЗ 2114/2115 в топливном баке. Добраться до насоса проще всего через люк, расположенный под подушкой заднего сиденья. Для этого:

1. Сиденье нужно откинуть.
2. Под ковриком найти маленький люк.
3. Открутить винты крепления люка.
4. Снять крышку и демонтировать контактную колодку с корпуса бензонасоса.

После чего нужно запустить двигатель. Мотор будет работать на том количестве топлива, которое осталось в системе, так как насос после снятия колодки не будет нагнетать давление. Необходимо дождаться, когда двигатель полностью выработает остатки бензина и заглохнет.

Подробнее о замене топливного бака в автомобилях ВАЗ 2108/2109/2114/2115 можно прочитать в данной статье:

Процедура снятия форсунок выглядит следующим образом:

1. Открыть капот автомобиля и снять провод с клеммы «минус» на аккумуляторе.
2. Для удобства демонтажа рекомендуется снять короб воздушного фильтра. Он будет препятствовать свободному доступу к двигателю.
3. После чего пальцем отщёлкивается пластиковый фиксатор на двигателе и отсоединяется коннектор от дроссельной заслонки.
4. Точно так же снимается и коннектор с регулятора холостого хода.
5. Далее необходимо отсоединить колодку коннектора от жгута проводов самих форсунок.
6. Форсунки можно будет снять только вместе с топливной рампой. Поэтому нужно открутить болты крепления рампы к кузову.
7. После чего можно будет сдвинуть рампу в сторону, чтобы каждая из форсунок немного вышла из посадочного гнезда. С форсунок снимаются провода, иначе рампу невозможно будет вытащить.

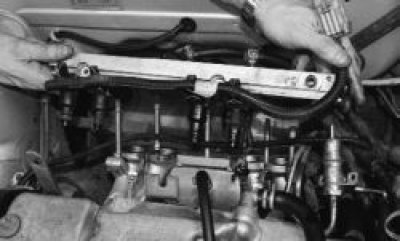

8. Рампа вытаскивается, кладётся на чистое место. Теперь можно легко снять все форсунки — они отжимаются посредством пластикового фиксатора.

Отсоединение форсунок возможно только после демонтажа самой рампы

Соответственно, на место старых вставляются новые изделия. И далее работы по монтажу проводятся в обратном порядке.

Демонтаж форсунок

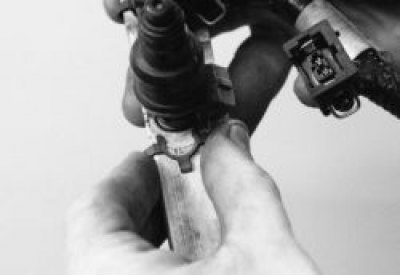

Клипса

Чтобы очистить устройства, сначала их предстоит извлечь из автомобиля. Давайте разберемся, как снять форсунки на ВАЗ 2114:

• Отключите двигатель, дайте ему некоторое время остыть. Это необходимо в целях собственной безопасности;
• Отключите минусовую клемму от аккумуляторной батареи вашего автомобиля;
• Демонтируйте защитный кожух;
• Извлеките воздушный фильтр;
• От форсунки и насоса следует открутить трубопровод высокого давления. Его нужно снять с поддерживающей скобы;
• Накидным ключом необходимо теперь открутить форсунку. Делайте это вместе с шайбой;
• Обязательно отключите электроразъем и сдвиньте фиксатор, расположенный вдоль рампы;
• Аналогичным образом проведите манипуляции со всеми 4 форсунками, что позволит их в итоге снять;
• Если устройство совсем вышло из строя, придется выполнить замену форсунок на 8 клапанном ВАЗ 2114. Если все нормально с ними, просто выполните зачистку.

СИСТЕМА ИНЖЕКТОР АВТОМОБИЛЯ ВАЗ 2114

На автомобиле ВАЗ 2114 устанавливается двигатель с распределенной системой впрыска топлива (инжектор), и от качества бензина зависит стабильная работа мотора этой машины. Низкое октановое число топлива приводит к падению мощности, неустойчивой работе силового агрегата. В результате могут выйти из строя любые детали двигателя внутреннего сгорания (ДВС). Механические примеси в горючем приводят к засорению топливных фильтров, выводят из строя бензонасос, засоряют форсунки. Приходится разбирать топливную систему (ТС) и чистить инжектор. Как устроена форсунка ВАЗ 2114, как нужно производить чистку и в каких случаях, как снять и установить топливную рейку, рассмотрим в этой небольшой статье.

Инжектор ВАЗ 2115 ничем не отличается от ВАЗ 2114, поэтому рассматривая устройство «четырнадцатой» модели, будем иметь в виду и «15-ую». В механическую часть инжектора входит:

• Впускной коллектор;
• Топливная рампа (или рейка, что одно и то же);
• Дроссельный узел;
• Воздушный фильтр с корпусом;
• Воздушный патрубок (гофра инжектора);
• Форсунки.

Устройство бензиновой форсунки
Автолюбители, которые в своих «восьмерках» и «девятках» меняют карбюратор на систему распределенного впрыска, озадачиваются покупкой именно этих перечисленных деталей, не считая электрической начинки.

Как проверить форсунки не снимая их с двигателя?

Проверка уровня сопротивления обмотки на форсунках

1. Осуществить осмотр можно, выключив зажигание и сняв с аккумуляторной батареи «минусовую» клемму.

2. Используя тонкую отвертку или шило необходимо отщелкнуть пружинный зажим на колодке.

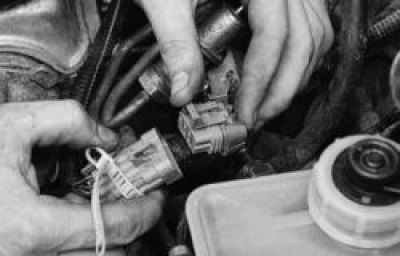

3. Проводим отсоединение разъема от форсунки.

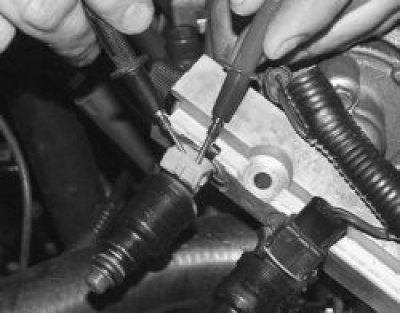

4. К выводам форсунки прикрепляем омметр и измеряем сопротивление обмотки.

5. Если сопротивление между боковым и центральным штырем разъема находится в пределах 11–15 Ом, то форсунка работает исправно. Если прибор показывает больше или меньше требуемого следует ее сменить.

Проверка работоспособности всех форсунок

1. Первоначально необходимо снять топливную рампу, на которой установлены форсунки.

2. Затем следует подсоединить колодку проводов к жгуту рампы. Если с батареи аккумулятора снята клемма «-», то оденьте ее обратно.

3. Соедините друг с другом топливные трубы и с помощью гаечного ключа хорошо закрутите крепящие их штуцеры.

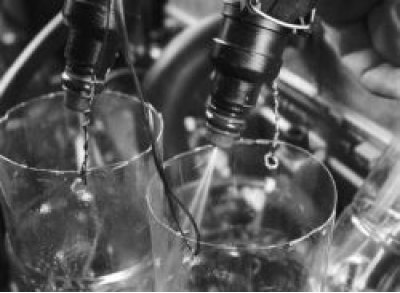

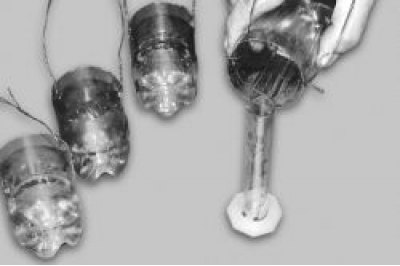

4. Под каждой форсункой поставьте мерный стакан или любую иную емкость с разметкой.

5. Используя стартер, проверните двигатель и проследите за работой всех форсунок. Топливо должно выходить равномерно из каждой.

6. Выключите зажигание и проверьте уровень топлива в мерных стаканах, он должен быть одинаковым. Если количество топлива в емкостях не совпадает – замените или прочистите, вышедшую из лада форсунку.

7. Осмотрите все форсунки на наличие изъянов и дефектов. На распылительной части не должно быть никаких подтеков топлива в момент выключенного зажигания. Если подобные изъяны есть, то деталь не герметична и нуждается в замене.

Ультразвук или химия для чистки инжектора?

Итак, решено, что нужна чистка форсунок и инжектора. Какой способ выбрать? Распространены методы промывки инжектора без снятия форсунок или чистка инжектора на стенде с ультразвуком. Эффективность очистки вторым методом на несколько порядков выше, однако в этом случае, кроме форсунок, больше ничего и не очищается. Для автомобилей ВАЗ иногда чистка не является правильным решением. Гораздо проще и дешевле простая замена форсунок.

Для промывки и очистки сегодня применяют простые одноконтурные установки. Это емкости, в которых находится сольвент. Установка ставится рядом с машиной. На вход топливной рампы присоединяют шланг для нагнетания средства в систему. Очиститель, который одновременно работает и как средство очистки, и как топливо, подается при помощи компрессора в систему.

Но есть недостаток: такой метод не дает жидкости для очистки пройти через регулятор давления и запорный клапан. Это неэффективно, система подачи топлива не вымывается. Двухконтурные стенды гораздо эффективнее, так как жидкость для очистки проходит через все топливные системы. Что касается ультразвука, то его начали использовать еще в 1985 году. Ванна для такой очистки — это емкость с очистителем. На дне этой ванны установлен ультразвуковой излучатель.

Недостатком является чистка лишь сопла форсунки. А современные распылители нельзя чистить в ультразвуке. И этот процесс достаточно трудоемкий.

В качестве очистителя для форсунок и инжектора предпочтительно использовать импортные сольвенты. Они отличаются высоким качеством. Это, например, такая продукция для очистки инжектора, как немецкая Liqui Moly, бельгийская Winns или американская Hi-Gear. Отечественные средства тоже тестировались, однако ни «Туалетный утенок», ни «Мойдодыр» для этих целей не подошли.

Проверяем питание

Допустим, мы убедились в том, что механические распылители исправно работают. Но теперь нам необходимо также удостовериться в том, что происходит подача питания на каждый из элементов. Смотрим проводку инжекторов. В колодке с контактами находятся пять проводов: четыре служат для подачи питания, а один (чаще всего розовый — масса). Отсоединяем фишку с контактами. Берем в руки мультиметр, ставим верхний предел 250 Ом.

После чего замеряем сопротивление каждого из четырех проводов подачи питания инжектора. Значение в норме: 12 — 15 Ом. Еще во время работы силового агрегата форсунки должны немного вибрировать. Это будет свидельством того, что они исправны. Что касается ресурса, то здесь сложно конкретно сказать что-либо. Их срок службы зависит во многом от целого ряда факторов. У меня и по 200 тык ходили.

Неисправности, которые могут быть у форсунок

Форсунки — это достаточно точный механизм, они могут открываются и закрываться несколько раз в секунду, при этом обеспечивать:

• молниеносное открытие;
• хорошую проходимость топлива;
• мелкодисперсное распыление бензина, для лучшего смешивания с воздухом;
• плотное и быстрое закрытие.

Жизнь форсунок сильно зависит от качества бензина и частоты замены топливных фильтров. Любой даже самый мелкий мусор может помешать им исполнять свое предназначение.

Со временем форсунки засоряются отложениями и могут возникнуть такие проблемы:

1. Форсунки открываются не сразу при подаче сигнала, либо не открываться совсем — заклинивать.
2. Через засоренное отверстие может проходить меньше бензина чем рассчитывал ЭБУ, это приведет к бедности смеси.
3. Также мусор может помешать распылять топливо, из-за этого он будет заливаться струйкой и недостаточно смешиваться с воздухом.
4. Неплотное закрытие привет к тому что в камеру сгорания будет попадать больше бензина чем нужно.

Такие неисправности в топливной системе могут в свою очередь привести к таким проблемам работы двигателя в целом:

• пропуски зажигания в режиме холостого хода;
• значительная потеря мощности;
• нестабильная работа двигателя;
• увеличение расхода топлива;
• затрудненный пуск двигателя.

Как проверить форсунки не снимая с двигателя

Форсунка представляет собой электромеханический клапан, который работает в качестве электрического магнита. В момент поступления напряжения на обмотку форсунки возникает электромагнитное поле, способное втягивать сердечник и иглу запорного устройства, при этом пропуская поток топлива к камере сгорания двигателя. На входном канале устройств вмонтировано дополнительный фильтр для топлива.

Форсунка – заключительный элемент топливной системы, внутрь которого под высоким давлением поступает топливо. От работоспособности, этой составляющей напрямую, зависит вся работа двигателя внутреннего сгорания. Когда уровень давления при открытии форсунки падает, то она раньше открывается, из-за чего образовывается черный дым. Если же давление в момент открытия повышается, то она открывается позже и возникает дым белого цвета.

Основные причины загрязнения форсунок.

Основной, но далеко не единственной причиной засорения форсунок инжекторного двигателя, несомненно, является качество топлива. В Западной Европе инжекторы практически никто не чистит, производители лишь рекомендуют их менять через 120 -150 тысяч километров пробега.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

1. Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
2. Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
3. Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Подведем итоги

Итак, выше были описаны самые распространенные и проверенные способы промывки топливной системы двигателей своими руками. Все, что потребуется для работы, это наличие свободного времени, некоторых простых инструментов, а также специальной очистительной жидкости, приобрести которую не составит труда в любом автомагазине.

Признаки неисправности и проверка инжекторных форсунок без демонтажа. Диагностика электропитания форсунок, анализ производительности. Советы и рекомендации.

Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы.

Чистка инжектора автомобиля без снятия форсунок. Способы очистки форсунок со снятием на кавитационном стенде. Ультразвуковая и гидродинамическая кавитация.

Что будет, если случайно заправить бензином дизельный автомобиль. Возможные последствия для мотора и дизельной топливной аппаратуры после заправки бензином.

Неисправности форсунок дизеля, проверка и самостоятельное выявление проблем. Очистка сопла форсунок дизельного двигателя, регулирование давления впрыска.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Полезное видео

Дополнительную информацию по данной теме вы сможете получить, просмотрев видео ниже:

В ваз 2114 карбюратор, применяющийся в автомобилях АвтоВАЗ до этой модели, сменился более современным инжектором. Если раньше подачу топлива можно было отрегулировать вручную, перемещением заслонок, то теперь впрыском бензина начала управлять электронная система, и чтобы ее настроить под себя нужно вооружится компьютером и программатором.

Для осуществления управления с помощью ЭБУ потребовалось установить на двигатель множество датчиков, поднять давление в топливной рейке, а впрыск осуществить с помощью форсунок.

Форсунки представляют собой электромагнитные клапаны, которые открывают очень маленькое отверстие, когда ЭБУ подает на нее сигнал. За счет высокого давления топливо впрыскивается через это отверстие. От времени открытия, размера отверстия и давления зависит сколько бензина будет впрыснуто в камеру сгорания. Время рассчитывается ЭБУ в соответствии с программой, учитывающей показатели множества датчиков. От размера отверстия зависти максимально возможная производительность форсунок ваз 2114, при проведении тюнинга их меняют на более производительные, но не стоит забывать о давлении. Оно создается топливным насосом, а сбрасывается с топливной рейки регулятором в «обратку».

При установке мощных форсунок на ваз 2114, скорее всего потребуется улучшить и топливный насос, для того чтобы он успевал поддерживать требуемое давление и обеспечивать нормальную работу форсунок.

Форсунки на ваз 2114 8 клапанов и 16 клапанов устанавливаются по одной на каждый цилиндр, то есть всего их четыре. Впрыск топлива происходит не прямо в камеру сгорания, а во впускной коллектор, который также разветвляется на четыре перед этим, там бензин смешивается с воздухом, для этого его перед впрыском нужно распылить бензин как можно сильнее.

Это позволяет формировать смесь отдельно под каждый цилиндр двигателя, что улучшает показатели смеси. Многие считают, что инжекторная топливная система сложна в своем устройстве, но на самом деле это не так.

Вся топливная система на ваз 2114 состоит из этих элементов:

1. Бензобак.
2. Фильтр грубой очистки, находящийся перед бензонасосом.
3. Погружной топливный насос, который находится прямо в бензобаке.
4. Топливная трасса.
5. Фильтр тонкой очистки.
6. Топливная рейка.
7. Форсунки, впрыскивают топливо из рейки во впускной коллектор.
8. Регулятор давления.
9. Обратная топливная трасса.

Из всего этого ЭБУ управляет включением бензонасоса и открытием/закрытием топливных форсунок.
