Снятие и установка блока управления двигателя с защитой от кражи (бензиновый двиг.)
Силовой агрегат. Система впрыска. Фольксваген Туарег 1

ПРИМЕЧАНИЕ: При необходимости замены блока управления двигателя подключите диагностический тестер VAS 5051В и выполните ведомую функцию «Motorsteuergeraet ersetzen/ Замена блока управления».

Снятие

Снимите поводки стеклоочистителей.

Снимите обшивку водоотводящего короба.

ПРИМЕЧАНИЕ: Резьба срывных винтов покрыта резьбовым лаком. За счет нагревания срывных винтов с помощью фена связующее действие резьбового лака снижается.

ВНИМАНИЕ: Чтобы избежать повреждений вследствие горения, накройте провода, штекеры и блоки управления вблизи от блока управления двигателя.

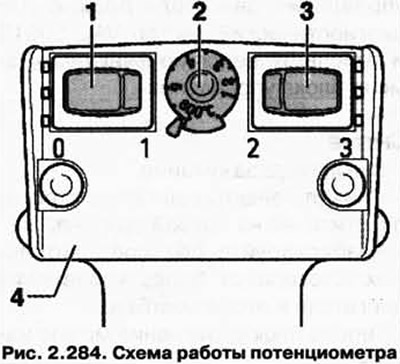

Произведите настройки фена 4, как показано на рисунке 2.284.

Поверните потенциометр регулировки температуры 2 на максимальную нагревательную мощность (600°С).

Приведите двухступенчатый переключатель количества воздуха 3 в положение 3.

ВНИМАНИЕ: Из-за нагревания срывных винтов также сильно нагреваются части защитного корпуса, чтобы избежать травм, наденьте защитные перчатки.

Направьте форсунку фена на срывной винт.

Включите фен и разогревайте головку винта примерно 20-25 с.

Выкрутите срывной винт 2 клещами за головку.

Способ откручивания второго винта аналогичный.

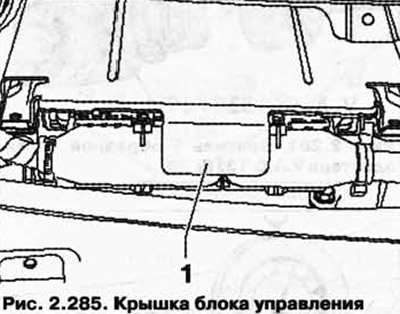

Снимите крышку 1 с блока управления (рис. 2.285).

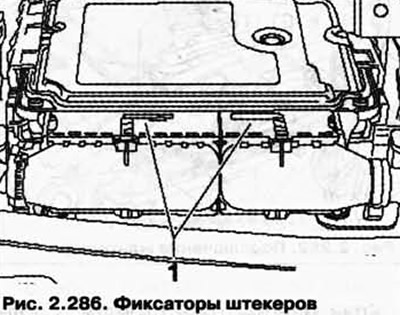

Сдвиньте фиксаторы штекеров 1 на блоке управления двигателя к краям и отключите оба штекера (рис. 2.286).

Извлеките блок управления двигателя.

Установка

Вставьте блок управления двигателя в крепежную рамку в водоотводящем коробе.

Подключите штекеры к блоку управления двигателя и сдвиньте фиксаторы 1 к середине.

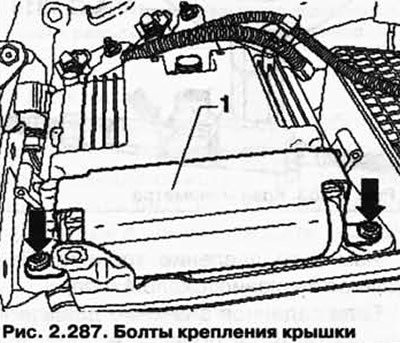

Поставьте крышку 1 на блок управления двигателя и от руки вкрутите новые срывные винты (рис. 2.287).

Затяните новые срывные винты равномерно, до срыва головок.

Система управления бензиновыми двигателями Volkswagen Touareg с 2002 года (рестайлинг 2006)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Volkswagen Touareg , моменты затяжки Volkswagen Touareg , система питания дизельных двигателей Volkswagen Touareg , система питания дизельных двигателей Volkswagen Touareg

1. Система управления бензиновыми двигателями

1. Штекерное соединение для датчика детонации
2. Датчик детонации 1 -G61-
3. Болт
4. Датчик Холла 2 -G163-
5. Болт
6. Болт
7. Шайба
8. Заглушка
9. Катушка зажигания с выходным каскадом -(N70, N127, N291, N292, N323, N324, N325, N326)-
10. Свеча зажигания
11. Датчик детонации 2 -G66-
12. Держатель
13. Болт
14. Датчик Холла -G40-

Блок управления двигателя

Снятие и установка

1. Выключить зажигание.

2. Снять электродвигатель стеклоочистителя на правой стороне.

3. Разблокировать оба соединительных штекера от блока управления двигателя и отсоединить их.

4. Извлечь блок управления.

5. Вставить блок управления в крепежную рамку.

6. Подключить штекеры и зафиксировать их.

7. Установить электродвигатель стеклоочистителя на правой стороне.

8. Установить обшивку водоотводящего короба.

9. Адаптировать новый блок управления двигателя.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена блока управления двигателем туарег

Многие сталкиваются с заменой блока управления двигателем. Вот и мой блок пришел.

Вопрос к ГУРУ, всем сразу.

После установки блока управления двигателем, какие нужно выполнить адаптации?
Буквально как инструкцию по перечню
1. Прописать форсунки
2. Адаптировать акпп
3.
4.
Есть Дядя Вася.

Плиззз! Очень нужно.

Изображения


ага. Именно здесь так помогут, что хрен потом разгребусь.

Увы. В этой ситуации я да форум только помощники

Добавлено через 31 минуту 50 секунд
Похоже моя просьба раскрывает какие то о@@@@@ые профессиональные тайны. Блин.
Есть тут мужики нормальные? Или только барыги?

Есть тут мужики нормальные? Или только барыги?

я думаю после такого и помощь будет соответствующая.
Кури форум спецы есть

Есть тут мужики нормальные? Или только барыги?

я думаю после такого и помощь будет соответствующая.
Кури форум спецы есть

я знаю. Спецы есть всегда, тем более в россии. Разберусь. Не боги горшки обжигают.

Добавлено через 2 минуты 24 секунды
А как еще спрашивать то? Кисейные барвшни что ли? Или умолять?
Не для ради разавлекухи спрашиваю.
В своей жизни, я никогда не делал так, чтобы меня умоляли. Если мог, помогал всегда, если было в моих силах.

я знаю. Спецы есть всегда, тем более в россии. Разберусь. Не боги горшки обжигают.

Добавлено через 2 минуты 24 секунды
А как еще спрашивать то? Кисейные барвшни что ли? Или умолять?
Не для ради разавлекухи спрашиваю.
В своей жизни, я никогда не делал так, чтобы меня умоляли. Если мог, помогал всегда, если было в моих силах.

Многие сталкиваются с заменой блока управления двигателем. Вот и мой блок пришел.

Вопрос к ГУРУ, всем сразу.

После установки блока управления двигателем, какие нужно выполнить адаптации?
Буквально как инструкцию по перечню
1. Прописать форсунки
2. Адаптировать акпп
3.
4.
Есть Дядя Вася.

Плиззз! Очень нужно.

докладываб уважаемым ГУРУ,
Блок подсоединил, прописал форсунки. Блок БУ.
Провел тесты механизмов. Ошибок по блоку управления двигателем нет.
Пишет готовность 00111.

Дозапяжу баттарею и бу делать запуск.

Шасси: XX (7L — VW Touareg (2003 > 11/2006))
Список: 01 02 03 05 06 08 09 11 13 15 16 17 18 19 1C 22 29 32 34 36
37 39 3C 46 47 55 56 57 64 65 68 69 6C 6D 6E 75 76 77

VIN: XXXXXXXXXXXXXXXXX Пробег: 275940km-171461miles
——————————————————————————-
Адрес 01: Электроника двигателя Label: отсутствует
Part No SW: 7L0 907 401 B HW:
Компонент: 3.0L V6TDI G000AG 0060
Ревизия: —H01— Серийный номер: XXXXXXXXXXXXXX
Кодировка: 0011779
Мастерская #: WSC 05600 995 91507
VCID: 2A50FEB186D7F67AB1D-5120

Неисправности не найдены.
Готовность: 0 0 1 1 1

——————————————————————————-
Адрес 02: Электроника КП Label: 09D-927-750.clb
Part No: 09D 927 750 EB
Компонент: AL 750 6A 0879
Кодировка: 0004216
Мастерская #: WSC 31414 790 00001
VCID: 72E026D16E87FEBAC9D-5102

Неисправности не найдены.

——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 7L0-907-379-MK25.clb
Part No: 7L0 907 379 G
Компонент: ESP ALLRAD MK25 0203
Кодировка: 0014594
Мастерская #: WSC 31414 790 00001
VCID: 3D7AC5ED675971C2E4F-5120

1 неисправность:
00778 — Датчик угла поворота рулевого колеса
000 — —

——————————————————————————-
Адрес 05: Система санкц. доступа и пуска двигателя Label: 3D0-909-13x-05.clb
Part No SW: 3D0 909 139 HW: 5WK 484 94
Компонент: Kessy 6700
Ревизия: 67006015 Серийный номер: VWZ3Z0F1522601
Кодировка: 0000232
Мастерская #: WSC 31414 790 00001
VCID: 66C84A81524F121A555-5102

Подсистема 1 — Part No: XXXXXXXXXXX
Компонент: ELV XXXX

Неисправности не найдены.

——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: 7L6-907-040.clb
Part No: 7L6 907 040 T
Компонент: CLIMAtronic R/L 4222
Кодировка: 0000030
Мастерская #: WSC 31414 790 00001
VCID: 4182B91D1BA11522807-5102

2 Найдены неисправности:
02101 — Исп.дв. бокового дефлектора(V262)
005 — Нет или неверная основная установка/адаптация
01592 — Датчик загрязнения воздуха(G238)
010 — Разорвана цепь или замыкание на плюс

——————————————————————————-
Адрес 09: Блок управления бортовой сети Label:. 7Lx-937-049-V1.clb
Part No: 7L6 937 049 M
Компонент: 3003
Кодировка: 0103652
Мастерская #: WSC 31414 790 00001
VCID: 4688AA01328F321AB55-5120

2 Найдены неисправности:
00887 — Клавиша включения аварийной световой сигнализации(E229)
008 — Недостоверный сигнал — Непостоянно
00907 — Вмешательство регулятора нагрузки
000 — — — Непостоянно

——————————————————————————-
Адрес 15: Подушки безопасности Label: 3D0-909-601.clb
Part No: 3D0 909 601 F
Компонент: 0C Airbag 8.4E+ H11 1151
Кодировка: 0012355
Мастерская #: WSC 31414 790 00001
VCID: 26480A8192CFD21A955-5102

Неисправности не найдены.

——————————————————————————-
Адрес 16: Электроника рулевой колонки Label: 7L6-953-549.clb
Part No: 7L6 953 549 H
Компонент: Lenksдulenmodul 3401
Кодировка: 0010031
Мастерская #: WSC 31414 790 00001
VCID: 448CB00904B3000AAB1-5120

Неисправности не найдены.

——————————————————————————-
Адрес 17: Комбинация приборов Label: 7L6-920-xxx-7LA.clb
Part No: 7L6 920 881 S
Компонент: KOMBIINSTRUMENT RB8 3211
Кодировка: 0009111
Мастерская #: WSC 31414 790 00001
VCID: 4894A439389B246A479-5120

Неисправности не найдены.

——————————————————————————-
Адрес 18: Дополнительный / автономный отопитель Label: 7L6-819-008.clb
Part No: 7L6 815 071 D
Компонент: Standheizung E1MAC
Кодировка: 0000000
Мастерская #: WSC 31414 790 00001
VCID: 336EE3D5511DB7B202B-5102

1 неисправность:
01126 — Сигнал числа оборотов двигателя
008 — Недостоверный сигнал — Непостоянно

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-19.clb
Part No: 6N0 909 901
Компонент: Gateway K<>CAN 0101
Кодировка: 0000006
Мастерская #: WSC 31414 790 00001
VCID: 70E42CD9608BCCAA3F9-5120

Неисправности не найдены.

——————————————————————————-
Адрес 22: Электроника полного привода Label: Не найден
Part No: 0AD 927 755 BE
Компонент: TRANSFERCASE 0119
Мастерская #: WSC 00000 000 00000
VCID: 7F06FFE52DD5A3D2B63-5102

Неисправности не найдены.

——————————————————————————-
Адрес 34: Регулировка дорожного просвета (пневмоподвеска) Label: 7Lx-907-553-34.clb
Part No: 7L0 907 553 H
Компонент: LUFTFDR.-CDC- 3C3P1 3099
Кодировка: 0015521
Мастерская #: WSC 31414 790 00001
VCID: 3874D4F9487B54EA379-5120

1 неисправность:
00778 — Датчик угла поворота рулевого колеса
004 — Нет сигнала/связи

——————————————————————————-
Адрес 36: Регулировка положения сиденья водителя Label: Не найден
Part No: 7L0 959 760
Компонент: Sitzverstellung 0702
Мастерская #: WSC 00000 000 00000
VCID: 77F617C505E59B92FE3-5120

Неисправности не найдены.

——————————————————————————-
Адрес 37: Навигационная система Label: 7L6-919-887-DVD.clb
Part No: 7L6 919 887 H
Компонент: Navigation 0028
Кодировка: 0000101
Мастерская #: WSC 31414 790 00001
VCID: 4B9E9B3529EDCF726AB-5120

Неисправности не найдены.

——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 7L0-959-933.clb
Part No: 7L0 959 933 H
Компонент: YP HSG 0400
Кодировка: 0000065
Мастерская #: WSC 25000 002 1048576
VCID: 4182B91D1BA11522807-4B18

Подсистема 1 — Part No: 7L0 959 701 G
Компонент: Tuersteuergeraet FS 0201

Подсистема 2 — Part No: 7L0 959 702 G
Компонент: Tuersteuergeraet BF 0201

Подсистема 3 — Part No: 7L6 959 703
Компонент: Tuersteuergeraet HL 0202

Подсистема 4 — Part No: 7L6 959 704
Компонент: Tuersteuergeraet HR 0202

Неисправности не найдены.

——————————————————————————-
Адрес 55: Корректор фар Label: 7L6-907-357-A.clb
Part No SW: 7L6 907 357 A HW: 7L6 907 357 A
Компонент: AFS-Steuergeraet 0001
Ревизия: H02 Серийный номер:
Кодировка: 2271234
Мастерская #: WSC 29599 141 87537
VCID: 3972D1FD73714DE2C87-5102

Подсистема 1 — Part No: 7L6 941 329 Label: 3D0-941-329.CLB
Компонент: AFS-Lst.-Modul l X018
Кодировка: 00000034

Подсистема 2 — Part No: 7L6 941 330
Компонент: AFS-Lst.-Modul r X018
Кодировка: 00000034

Неисправности не найдены.

——————————————————————————-
Адрес 56: Магнитола Label: 7L6-035-186-DVD.clb
Part No: 7L6 035 186 D
Компонент: Radio 0028
Кодировка: 0016450
Мастерская #: WSC 31414 790 00001
VCID: 346CE0C95413B08A1B1-5120

Неисправности не найдены.

——————————————————————————-
Адрес 68: Электроника стеклоочистителей Label: 7L0-955-119-V2.clb
Part No: 7L0 955 119 K
Компонент: Front Wiper 4027
Кодировка: 0000336
Мастерская #: WSC 31414 790 376833
VCID: 3C7CC8E97C4378CAD31-5120

Компонент: RLS nicht vorhanden
Кодировка: 00000000
Мастерская #: WSC 00000

Неисправности не найдены.

——————————————————————————-
Адрес 76: Парковочный ассистент Label: отсутствует
Part No: 7L0 919 283 F
Компонент: 0D Einparkhilfe 1107
Мастерская #: WSC 00000 000 00000
VCID: 3972D1FD73714DE2C87-5120

Неисправности не найдены.

——————————————————————————-
Адрес 77: Комплект для подключения моб. телефона Label: отсутствует
Part No SW: 7L6 035 729 H HW: 7L6 035 729 H
Компонент: FSE_275x H21 0030
Ревизия: 00000001 Серийный номер: 00000000516766
Кодировка: 0000311
Мастерская #: WSC 31414 790 00001
VCID: 3B7ECBF5794D7FF2DAB-5120

Неисправности не найдены.

Добавлено через 14 минут 0 секунд
Извините за всю эту инфу. Но мало ли, какой криминал увидят уважаемые коллеги.
Кмтати а где этот датчик G238?
