Снятие и установка блока управления двигателя J623
Силовой агрегат. Двигатель 1.4 BWK. Фольксваген Тигуан 1

Перед заменой блока управления двигателя подключить тестер -VAS 5051 В- и выполнить Ведомую функцию .Замена блока управления двигателя’. Выключить зажигание. Снять рычаги стеклоочистителя. Снять обшивку водоотводящего короба. Отсоединить разъем -1- от блока управления обогрева ветрового стекла -J505-. Сдвинуть фиксаторы разъемов -2- на блоке управления двигателя к краям и отсоединить оба разъема. Выкрутить крепежные винты -3-. Снять крепежную рамку с блоком управления двигателя из водоотводящего короба.

Отжать фиксаторы -1- наружу и сдвинуть блок управления двигателя -2- в -направлении стрелки

Установка

Вдвинуть блок управления двигателя -1- в -направлении стрелки — в крепежную рамку.

Поставить крепежную рамку с блоком управления двигателя на держатель -4-. Момент затяжки крепежных гаек держателя -4-: 6 Нм. Затянуть винты крепления -3- с моментом 7 Нм. Подключить разъемы к блоку управления двигателя и сдвинуть фиксаторы -2- к середине. Подключить разъем -1- к блоку управления обогрева ветрового стекла -J505-. Установить обшивку водоотводящего короба. Установить поводки стеклоочистителей.

Иммобилайзер 4, замена блока управления двигателем.

Данное руководство показывает, как заменить блок управления двигателем (ECU) на автомобилях VW/Audi/Seat/Skoda, оснащенных иммобилайзером IV поколения.

Определение VIN-номера (ECU) & ID/Challenge-иммобилайзера

[Выбор]
[01 — Двигатель]
[Блоки измерений — 08]
Выбрать блок 081.
[Go!]
Первое 17-значное число — VIN. Второе 14-значное число — Immo-ID (может не поддерживаться некоторыми моделями).
[Готово, назад]

На моделях, которые не поддерживают IMMO-ID, необходимо использовать IMMO-Challenge.
[Advanced ID — 1A]
Посмотрите текущее значение поля IMMO-Challenge. Имейте в виду, что данное значение изменяется при каждом цикле включения/выключения зажигания!
[Закрыть контроллер, назад — 06]

Определение VIN-номера (приборная панель) & ID/Challenge-иммобилайзера

[Выбор]
[25 — Иммобилайзер]
[Блоки измерений — 08]
Выбрать блок 081.
[Go!]
Первое 17-значное число — VIN. Второе 14-значное число — Immo-ID (может не поддерживаться некоторыми моделями).
[Готово, назад]

На моделях, которые не поддерживают IMMO-ID, необходимо использовать IMMO-Challenge.
[Advanced ID — 1A]
Посмотрите текущее значение поля IMMO-Challenge. Имейте в виду, что данное значение изменяется при каждом цикле включения/выключения зажигания!
[Закрыть контроллер, назад — 06]

Замена блока управления двигателем (ECU), прошивка блока (б/у блок ECU)

Предварительные требования:

• Новый (б/у) блок установлен на автомобиль.
• Напряжение бортовой сети минимум 12.5 V.
• Все необходимые значения кодировок и адаптаций записаны со старого блока в рабочий (б/у).
• .Убедитесь в том, что у вас есть оба значения PIN, со старого блока и замененного (б/у).

[Выбор]
[01 — Двигатель]

[Security Access — 16]
Для данной процедуры используйте PIN-код от нового б/у блока..

• 4/5-значный PIN
  • PIN должен быть введен, как 5-значное число в поле Нового Значения. Например, если у вас PIN 1234, введите 01234.

[Do it!]

• Приборная панель теперь должна показывать, что адаптация иммобилайзера активна. Подождите, пока не будет показано, что иммобилайзер активен — может занять до 2 минут.

[Адаптация — 10]
Введите 050 в «Номер канала».
[Прочитать]
Для данной процедуры используйте PIN-код от старого оригинального блока.

• 4/5-значный PIN
  • PIN должен быть введен, как 5-значное число в поле Нового Значения. Например, если у вас PIN 1234, введите 01234.

[Тест]
Check the 1st measuring value.
[Сохранить]
[Готово, назад]
[Закрыть контроллер, назад — 06]

• Выключите зажигание на 1 минуту, затем включите зажигание.
• Убедитесь, что замененный б/у блок показывает VIN и (если поддерживается) IMMO-ID вашего автомобиля.

Замена блока управления двигателем (ECU), прошивка блока (новый блок ECU)

Предварительные требования:

• Новый (б/у) блок установлен на автомобиль.
• Напряжение бортовой сети минимум 12.5 V.
• Все необходимые значения кодировок и адаптаций записаны со старого блока в рабочий (б/у).
• .Убедитесь в том, что у вас есть оба значения PIN, со старого блока и замененного (б/у).

[Выбор]
[01 — Двигатель]
[Адаптация — 10]
Введите 050 в «Номер канала».
[Прочитать]
Для данной процедуры используйте PIN-код автомобиля.

• 4/5-значный PIN
  • PIN должен быть введен, как 5-значное число в поле Нового Значения. Например, если у вас PIN 1234, введите 01234.

[Тест]
Проверьте первое измеряемое значение.
[Сохранить]
[Готово, назад]
[Закрыть контроллер, назад — 06]

• Приборная панель теперь должна показывать, что адаптация иммобилайзера активна. Подождите, пока не будет показано, что иммобилайзер активен — может занять до 2 минут.

• Выключите зажигание на 1 минуту, затем включите зажигание.
• Убедитесь, что замененный б/у блок показывает VIN и (если поддерживается) IMMO-ID вашего автомобиля.

Снятие и установка блока управления двигателя J623 Tiguan для Volkswagen Tiguan 2009

Перед заменой блока управления двигателя подключить тестер — VAS 5051 B- и выполнить Ведомую функцию -Замена блока управления двигателя-.

Снять поводки щёток стеклоочистителя: Электрооборудование для Volkswagen Tiguan 2009 Передний стеклоочиститель; Снятие и установка поводков стеклоочистителя

Снять кожух водоотводящего короба: Наружные арматурные работы для Volkswagen Tiguan 2009 Снятие и установка кожуха водоотводящего короба

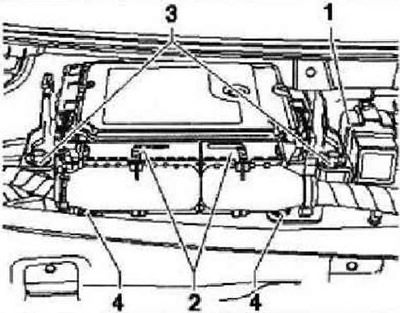

Отсоединить разъём — 1 — от блока управления обогрева ветрового стекла — J505- (если установлен).

Сдвинуть фиксаторы разъёмов — 2 — на блоке управления двигателя к краям и отсоединить оба разъёма.

Выкрутить крепёжные болты — 3 — .

Извлечь из водоотводящего короба рамку крепления в сборе с блоком управления двигателя.

Отжать фиксаторы — 1 — наружу и сдвинуть блок управления двигателя — 2 — в — направлении стрелки — .

Движением в — направлении стрелки — вставить блок управления двигателя — 1 — в рамку крепления.

Установить рамку с блоком управления двигателя на кронштейн — 4 — .

Момент затяжки гаек — 4 — : 6 Нм

Затянуть болты крепления — 3 — моментом 7 Нм.

Подсоединить разъёмы к блоку управления двигателя и сдвинуть фиксаторы — 2 — к середине.

Подсоединить разъём — 1 — к блоку управления обогрева ветрового стекла — J505- (если установлен).

Установить кожух водоотводящего короба: Наружные арматурные работы для Volkswagen Tiguan 2009 Снятие и установка кожуха водоотводящего короба

Установить поводки щёток стеклоочистителя: Электрооборудование для Volkswagen Tiguan 2009 Передние стеклоочистители; Снятие и установка поводков щёток стеклоочистителей
