1 — барашковый винт;
2 — барашковая гайка;
3 и 9 — входной и выходной патрубки;
4 — патрубок отбора очищенного воздуха для компрессора пневматического привода тормозов;
5 — фильтрующий элемент;
6 — корпус;
7 — направляющее кольцо;
8 — масляная ванна.

Инерционно-масляный фильтр состоит из корпуса с входным и выходным патрубками и помещенного внутри корпуса фильтрующего элемента с набивкой из смоченного маслом капронового волокна или тонкой металлической проволоки. Входной патрубок и фильтрующий элемент крепят к корпусу фильтра винтом 1 и гайкой 2. Выходной патрубок 9 соединяют с воздушным патрубком карбюратора. Нижнюю часть корпуса 6 фильтра заполняют маслом до метки на корпусе.

Воздух, поступающий в фильтр, движется вниз между корпусом и фильтрующим элементом. Дойдя до направляющего кольца 7, поток воздуха резко меняет направление и устремляется вверх. При этом воздух очищается от крупных частиц пыли, которые, продолжая по инерции двигаться вниз, оседают в масле. Проходя далее через смоченную маслом набивку фильтрующего элемента, воздух очищается от мелких частиц пыли и через выходной патрубок фильтра направляется в карбюратор.

Воздушный фильтр с сухим фильтрующим элементом

Воздушный фильтр с сухим фильтрующим элементом:

1 — корпус;
2 — сменный бумажный фильтрующий элемент;
3 — крышка;
4 — барашковая шпилька;
5 — входной патрубок;
6 — патрубок системы вентиляции картера.

В сухом фильтре воздух очищается от пыли, проходя через фильтрующий элемент, состоящий из сетчатого металлического каркаса, в котором помещен рулон свернутой в несколько слоев специальной пористой бумаги.

Впускной и выпускной трубопроводы, глушитель

Впускной трубопровод двигателей 3M3-53, A3ЛK-412 и ЗИЛ-130 отлит из алюминиевого сплава и имеет двойные стенки. Пространство между ними образует рубашку подогрева, через которую проходит из рубашки охлаждения головки цилиндров в радиатор жидкость, циркулирующая в системе охлаждения двигателя. Благодаря такому подогреву горючей смеси, движущейся по впускному трубопроводу, хорошо испаряется содержащееся в ней топливо и улучшается процесс сгорания смеси в цилиндрах двигателя.

У всех указанных моделей двигателей впускной трубопровод крепят к боковой поверхности головки цилиндров, где расположены окна каналов, ведущих к впускным клапанам (у V-образных двигателей этот трубопровод находится между рядами цилиндров — в «развале» блока цилиндров).

Выпускной трубопровод отливают из чугуна. Его крепят к головке цилиндров со стороны, противоположной впускному трубопроводу. К выходному патрубку выпускного трубопровода присоединена приемная труба глушителя. У V-образных двигателей каждый ряд цилиндров имеет отдельный выпускной трубопровод 15 (смотрите рисунок Схема системы питания карбюраторного двигателя).

Устройство для подогрева горючей смеси двигателя ГАЗ-51

Устройство для подогрева горючей смеси двигателя ГАЗ-51:

1 и 4 — прокладки; 2 и 6 — впускной и выпускной трубопроводы; 3 — направляющая втулка; 5 — шпилька; 7 — окно; 8 — заслонка; 9 — сектор.

У двигателя ГАЗ-51, имеющего нижнее расположение клапанов, впускной и выпускной трубопроводы укреплены совместно на одной стороне блока цилиндров, причем горючая смесь подогревается во впускном трубопроводе не жидкостью, а теплотой отработавших газов, движущихся по выпускному трубопроводу.

Тонкая стенка участка впускного трубопровода 2 под патрубком, к которому крепят карбюратор, нагревается снизу отработавшими газами, поступающими к стенке через окно 7 выпускного трубопровода 6. Сверху на нее направляется поток горючей смеси из карбюратора через втулку 3.

Интенсивность подогрева смеси у двигателя ГАЗ-51 регулируют вручную поворотом заслонки 8. При вертикальном ее положении поток отработавших газов отклоняется в сторону тонкой стенки впускного трубопровода, сильно подогревая ее. Если заслонка установлена горизонтально, основная часть потока отработавших газов направляется мимо тонкой стенки и интенсивность подогрева смеси уменьшается.

На наружном конце валика заслонки установлен штампованный сектор 9 с надписями «Зима» и «Лето», закрепляемый в нужном положении шпилькой с гайкой. Наибольшая интенсивность подогрева получается при установке против шпильки надписи «Зима», наименьшая — при установке против шпильки надписи «Лето».

При жидкостном подогреве горючей смеси его интенсивность изменяется автоматически в зависимости от температуры воды в системе охлаждения двигателя.

Глушитель шума выпуска отработавших газов (смотрите рисунок Схема системы питания карбюраторного двигателя) представляет собой коробку из листовой стали, в которой помещена труба (у V-образных двигателей — две трубы) с отверстиями и перегородками, делящими пространство вокруг трубы на несколько полостей. Действие глушителя основано на постепенном расширении, уменьшении скорости и ослаблении пульсации струй отработавших газов, удаляемых в атмосферу.

«Автомобиль», под. ред. И.П.Плеханова

Воздушные фильтра инжекторные и карбюраторные

Воздушный фильтр (впускной фильтр) –это неотъемлемая часть системы впуска любого автомобиля. В нашем формате мы представляем Вам воздушные фильтра нулевого, или пониженного сопротивления, которые используются для спортивных и тюнинговых автомобилей.

Суть уменьшения сопротивления воздушного потока на впуске – обогатить топливо-воздушную смесь кислородом для более эффективного горения, и, как следствие, увеличение мощности двигателя. Для этих целей в нашем интернет-магазине существует большой выбор воздушных фильтров нулевого сопротивления в самых разных ценовых диапазонах.

Покупая воздушный фильтр, нужно учесть, для какого типа двигателя будет использоваться данный фильтр.

• Инжекторные воздушные фильтра ВАЗ– устанавливаются на автомобили, оснащенные инжекторной системой впрыска топлива, имеют коническую или цилиндрическую форму, диаметр входного отверстия рассчитан на диаметр впускного патрубка.
• Инжекторные воздушные фильтры серии «компакт» — устанавливаются так же на инжекторные автомобили, но оснащенные тюнинговым ресивером. Установка тюнингового ресивера сокращает подкапотное пространство и в оставшееся место помещается только фильтр серии «компакт».
• Карбюраторные воздушные фильтры –устанавливаются на автомобили, оснащенные карбюраторной системой впрыска топлива. Соответственно и места крепления такого фильтра рассчитаны на установку совместно с карбюратором .

Цена на воздушный фильтр ВАЗ в нашем интернет магазине зависит от производителя данной продукции, но колеблется в диапазоне 250-600 рублей, что достаточно приемлемо при постройке тюнингового двигателя.

Фильтры инжекторные/карбюраторные

Воздушные фильтра инжекторные и карбюраторные

Воздушный фильтр (впускной фильтр) –это неотъемлемая часть системы впуска любого автомобиля. В нашем формате мы представляем Вам воздушные фильтра нулевого, или пониженного сопротивления, которые используются для спортивных и тюнинговых автомобилей.

Суть уменьшения сопротивления воздушного потока на впуске – обогатить топливо-воздушную смесь кислородом для более эффективного горения, и, как следствие, увеличение мощности двигателя. Для этих целей в нашем интернет-магазине существует большой выбор воздушных фильтров нулевого сопротивления в самых разных ценовых диапазонах.

Покупая воздушный фильтр, нужно учесть, для какого типа двигателя будет использоваться данный фильтр.

• Инжекторные воздушные фильтра ВАЗ– устанавливаются на автомобили, оснащенные инжекторной системой впрыска топлива, имеют коническую или цилиндрическую форму, диаметр входного отверстия рассчитан на диаметр впускного патрубка.
• Инжекторные воздушные фильтры серии «компакт» — устанавливаются так же на инжекторные автомобили, но оснащенные тюнинговым ресивером. Установка тюнингового ресивера сокращает подкапотное пространство и в оставшееся место помещается только фильтр серии «компакт».
• Карбюраторные воздушные фильтры –устанавливаются на автомобили, оснащенные карбюраторной системой впрыска топлива. Соответственно и места крепления такого фильтра рассчитаны на установку совместно с карбюратором .

Цена на воздушный фильтр ВАЗ в нашем интернет магазине зависит от производителя данной продукции, но колеблется в диапазоне 250-600 рублей, что достаточно приемлемо при постройке тюнингового двигателя.

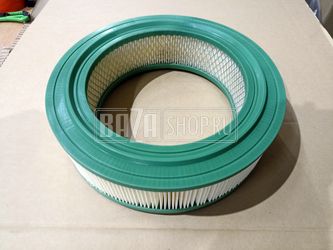

Элементы воздушного фильтра для карбюраторных двигателей на УАЗ

• Найдено 8 товаров в категории Элементы воздушного фильтра для карбюраторных двигателей на УАЗ;
• Цены от 23 до 289 рублей;
• 6 товаров в наличии и 2 доступно под заказ, доставка по всей России.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Воздушный фильтр: основные виды

Каждая деталь автомобиля точно рассчитывается и имеет определённое назначение. В такой комплектации не может быть случайных элементов и даже мелочи играют важную роль. Сжигание топливной смеси необходимо для движения автомобиля, и этот процесс требует наличия кислорода, который берётся из окружающей среды. Для такого обогащения топлива нужна предварительная очистка, в которой воздушный фильтр двигателя играет важную роль. Самые современные технологии неспособны заменить такую систему, и наличие фильтра позволяет избежать многих проблем.

Назначение системы очистки воздуха

Кислород является обязательным для горения топливной смеси. Для реализации подобных задач важно поступление чистого воздуха, который обеспечит бесперебойную работу силовой установки. На каждый литр отработанного топлива потребуется в 15 раз большее количество воздуха. Такие показатели требуют выбрать оптимальную систему очистки, иначе пыль окажется внутри двигателя. Попадание мелких частиц приведёт к быстрому износу силовой установки, а воздушный фильтр способен исключить такое развитие негативных событий.

Доочистка воздуха, попадающего в топливную систему, использовалась практически со времени создания автомобиля. Применение такой методики вполне оправданно и отказ от её использования будет иметь критические последствия для двигателя. Современные технологии расширили выбор материалов и их сроки эксплуатации, но назначение фильтрации остаётся неизменным. Подбор таких элементов легко провести по различным параметрам, от которых будет зависеть ресурс и возможность многоразового использования фильтра.

Классификация воздушных фильтров

Конструктивные элементы автомобиля отличаются в зависимости от модели и производителя, но подобрать воздушные фильтры для автомобилей не составит труда, и на рынке представлено множество вариантов подобных изделий. Такой ассортимент можно разделить на несколько видов отличающихся по следующим характеристикам:

• Материал изготовления фильтрующего блока;
• Показатели качества и ступеней фильтрации;
• Метод, по которому выполняется фильтрация;
• Конструктивные особенности;
• Условия и сроки эксплуатации.

Метод фильтрации воздуха все время совершенствуется, и производители предоставляют различные решения для очистки дизельного и бензинового двигателя. Следует отметить наиболее распространённые типы воздушных фильтров, обеспечивающие высокий уровень очистки.

• Цилиндрические – могут оснащаться предочистителем;
• Панельные – имеют плоскую рамочную конструкцию;
• Бескаркасные – наиболее простые модели.

Выяснить, для чего нужен воздушный фильтр, довольно просто. Проведённые исследования установили, что автомобиль, передвигающийся по европейским дорогам за 1 тыс км способен затянуть в двигатель до 50 гр пыли. Без использования воздушного фильтра такие показатели приведут агрегат в негодность задолго до прохождения теста. Для различных условий и типов двигателя подбор параметров можно производить по степени фильтрации.

• Фильтры первого класса – устанавливаются в тюнинговых и спортивных машинах, они способны задержать практически 100% пыли;
• Фильтры второго класса –способность к очистке позволят задержать частицы пыли, превышающие размер 1 мкм;
• Фильтры третьего класса – являются более грубыми и их возможности ограничены задержанием частиц более 10 мкм.

Показатели запылённости атмосферы отличаются в зависимости от времени года и погодных условий. Также следует учесть, что автомобиль, используемый преимущественно в сельской местности, требует более частой замены элементов очистки воздуха. Причем высокая степень запылённости критична для фильтра любой конструкции.

Виды воздушных фильтров

Устройство фильтра зависит от метода очистки и материала, который используется для задержания мелких частиц пыли. Появление синтетических материалов внесло некоторые изменения в виды воздушных фильтров, поэтому существуют такие способы очистки воздуха:

• Инерционно-масляный – имеет довольно простое конструктивное исполнение, в котором для очистки используется моторное масло. Поток воздуха, проходящий через фильтр, оставляет в масле мелкие частицы пыли. Такая конструкция предполагает многоразовое использование, которое зависит от степени загрязнения минерального масла. После выработки ресурса необходимо промыть устройство и заменить минеральную составляющую фильтра. Такая система воздушного фильтра имеет относительно большой вес и незначительные показатели удаления загрязнений, что делает её устаревшей и ограничивает использование;
• Бумажный – получил наибольшее распространение ввиду лёгкости и простоты конструкции. В этом случае фильтрующий материал содержит гофрированную бумагу пористой структуры. Использование подобного метода позволяет добиться хороших показателей очистки по всей площади бумаги. Такая конструкция даёт возможность задержать влагу и пылевые частицы размером до 1 микрона. Для увеличения ресурса такой фильтр имеет специальную пропитку, обеспечивающую неизменные показатели очистки в условиях высокой влажности или попадания масла. Использование подобной методики не допускает повторного цикла и выработки ресурса, а сильное загрязнение будет означать необходимость замены фильтра;
• Фильтр с нулевым сопротивлением – обладает некоторой схожестью с моделями, изготовленными из бумаги. Их основное отличие заключается в пониженном сопротивлении, которое на 60% меньше аналогичных способов очистки воздушного потока. По исполнению можно выделить тканевый или поролоновый воздушный фильтр, которые стали наиболее популярны. К достоинствам таких моделей следует отнести специфику их обслуживания: после промывки и пропитки специальным составом такое устройство можно продолжать использовать. Подобные модели могут создавать дополнительный шум при работе двигателя, но беспрепятственная подача воздуха положительно отражается на мощности силового агрегата.

Замена и выбор воздушного фильтра

В зависимости от типа фильтра, запылённости дорог и эксплуатации автомобиля замена будет необходима каждые 10–30 тыс км пробега. Если работа воздушного фильтра вызывает сомнения, можно провести визуальный осмотр и выяснить критичность загрязнения. Конструктивные особенности автомобиля разнятся в зависимости от производителя, но определить, где находится воздушный фильтр, не составит труда в любой марке транспортного средства. У карбюраторного или инжекторного двигателя очистка воздуха является обязательной частью оснащения, и фильтрующий элемент обычно крепится на 3–4 гайки или фиксаторе для удобства в обслуживании.

При необходимости замены стоит определить какой воздушный фильтр лучше и приобрести наиболее удобную в эксплуатации модель. Обычно выбирают устройства, имеющие больший ресурс, но можно остановиться и на других показателях. Современные бумажные воздушные фильтры имеют наиболее низкие цены, а фильтры из нетканых материалов обеспечивают высокую степень очистки. Многие фирмы выпускают такие системы очистки, и сменный воздушный фильтр будет нетрудно выбрать из огромного количества предложений.

Важность обслуживания воздушного фильтра

Запылённость дорог только увеличивается с количеством автотранспорта, и современные двигатели достаточно требовательны к условиям эксплуатации. Старый или грязный фильтр увеличит сопротивление, что негативно повлияет на работу двигателя. Причём воздушный фильтр дизеля наиболее требователен к таким показателям. Следствием засорения устройства очистки воздуха может стать повышенный расход топлива и потеря в мощности при увеличении оборотов двигателя. В таком случае, блок воздушного фильтра необходимо срочно заменить, во избежание более серьёзных неисправностей.

Качественная работа воздушного фильтра зависит от многих условий, и своевременным обслуживанием таких устройств не стоит пренебрегать. Кроме степени его засорённости, необходимо учитывать и сроки обслуживания, указанные производителем. Такие простейшие действия помогут уберечь двигатель от различных проблем. Замена фильтра не представляет сложностей, такой услугой можно воспользоваться в любом автосервисе или провести все работы самостоятельно.
