Разборка двигателя
1. Снимите двигатель с автомобиля (см. «Снятие и установка двигателя»).
2. Установите двигатель на прочные опоры.
3. Аккуратно снимите коробку передач (см. «Снятие и установка коробки передач» в подразделе «Коробка передач»). Следите за тем, чтобы шлицевый конец первичного вала не опирался на лепестки диафрагменной пружины.
4. Снимите сцепление с двигателя (см. «Ремонт сцепления» в подразделе «Сцепление»).
5. Снимите ремень привода распределительного вала, натяжной ролик и дистанционную шайбу, установленную под ним (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).
6. Снимите зубчатый шкив распределительного вала (см. «Замена прокладки головки блока цилиндров»).

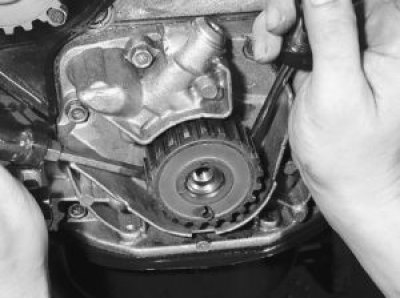

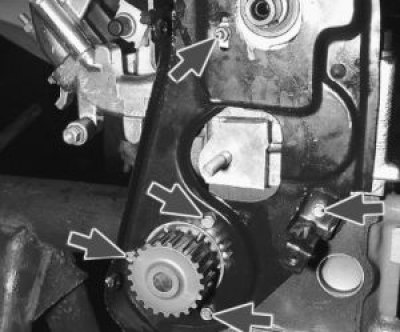

7. Выверните четыре болта (тремя из них также закреплен водяной насос) и гайку крепления задней крышки ремня привода распределительного вала, снимите крышку.

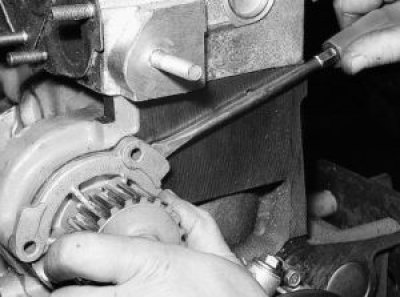

8. Вставьте отвертку между фланцем корпуса насоса и блоком, сдвиньте насос с посадочного места. Снимите водяной насос.

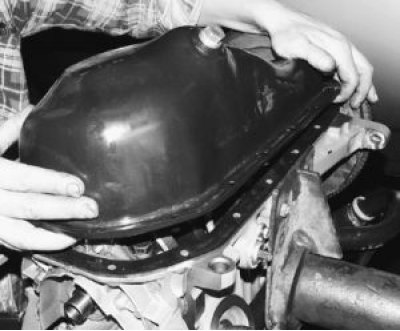

10. Выверните шестнадцать болтов крепления масляного картера и снимите его вместе с прокладкой.

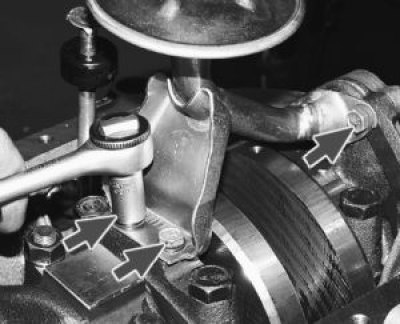

11. Выверните три болта крепления маслоприемника (под головками болтов установлены пружинные шайбы) и снимите его.

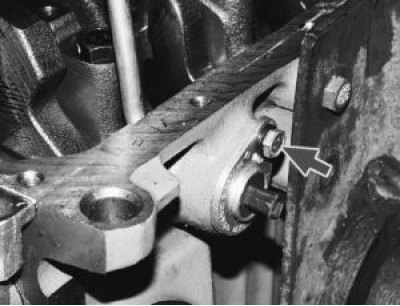

12. Выверните болт (под головкой болта установлена пружинная шайба) крепления датчика уровня масла в масляном картере…

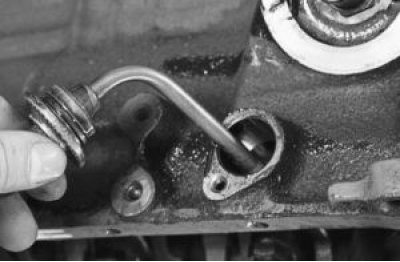

13. …и выньте датчик из блока цилиндров. При необходимости поверните коленчатый вал так, чтобы противовес вала не мешал вынуть датчик.

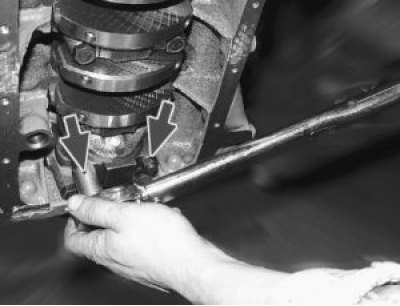

14. Поверните коленчатый вал так, чтобы снимаемый поршень был в нижней мертвой точке (НМТ). Отверните две гайки крепления крышки шатуна.

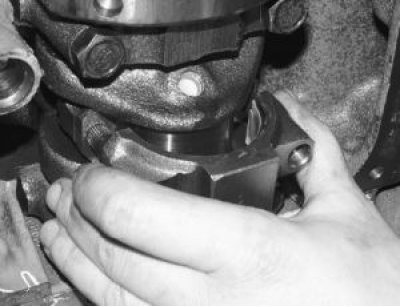

15. Снимите крышку шатуна. Если демонтаж крышки затруднен, предварительно строньте ее несильными ударами молотка. Номер цилиндра на крышке может быть не виден, в этом случае промаркируйте крышку номером цилиндра.

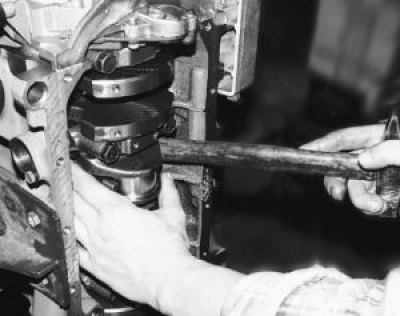

16. Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. При этом следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе зеркало можно повредить. Аналогичным образом снимите остальные поршни.

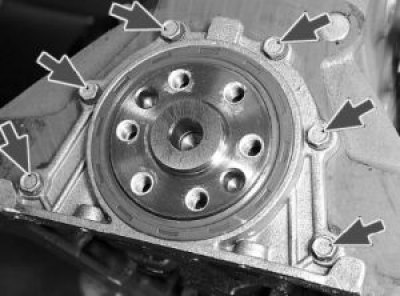

18. Выверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите держатель заднего сальника коленчатого вала и прокладку.
19. Снимите зубчатый шкив с коленчатого вала. Если шпонка в пазу коленчатого вала сидит неплотно, выньте ее, чтобы не потерять.

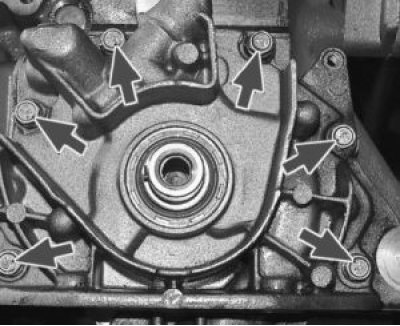

20. Выверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите масляный насос и прокладку.

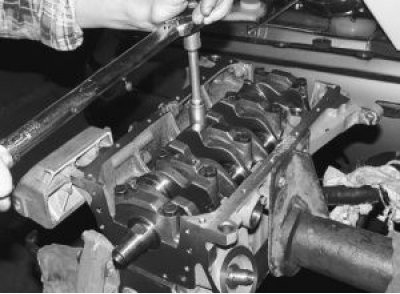

21. Выверните по два болта крепления пяти крышек коренных подшипников.

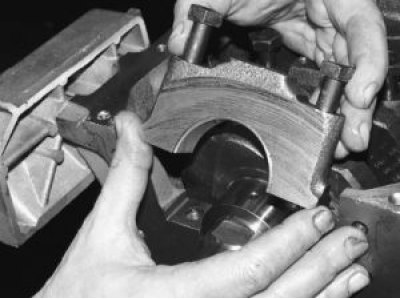

22. Снимите крышки.

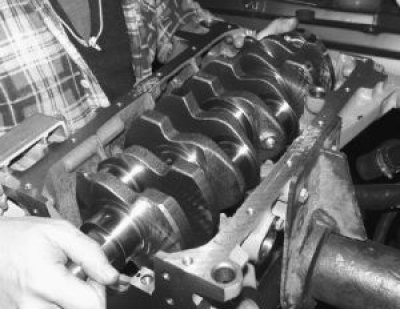

23. Снимите коленчатый вал.
24. Снимите упорные полукольца коленчатого вала на средней опоре.
25. Выньте вкладыши из крышек коренных подшипников и из постелей блока. Если не предполагается замена вкладышей, по мере снятия…

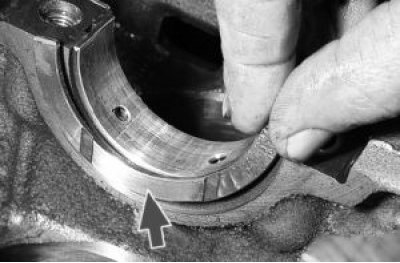

26. …промаркируйте вкладыши на нерабочей стороне относительно крышек и постелей.

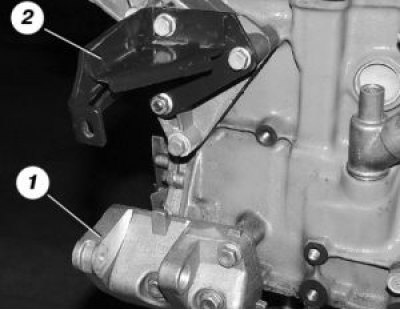

27. Если необходимо снять кронштейны генератора 1 и опоры двигателя 2, выверните по три болта их крепления и подводящую трубу водяного насоса, вывернув два болта ее крепления.

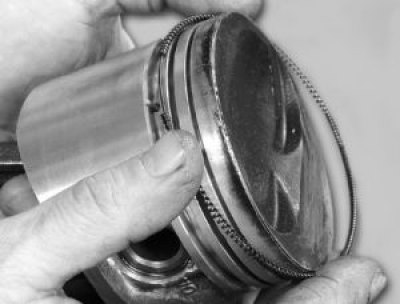

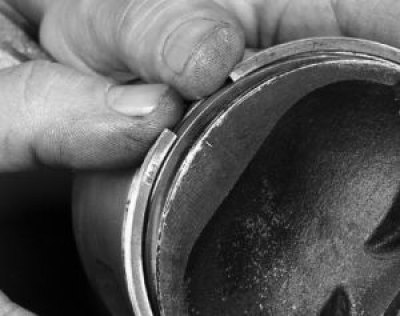

28. Снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разведя замки колец.
29. Снимите с поршня разжимную пружину маслосъемного кольца.

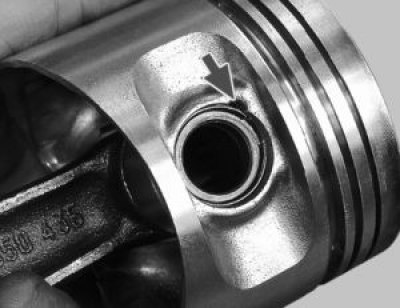

30. С обеих сторон поршня снимите стопорные кольца, удерживающие поршневой палец. Для удобства снятия колец в бобышках поршня сделаны выемки.

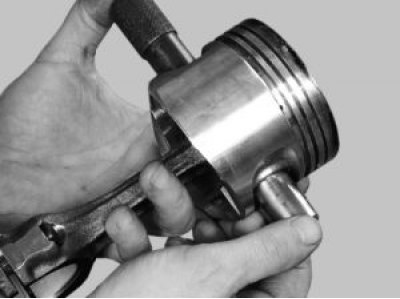

31. С помощью подходящей оправки вытолкните палец из поршня и снимите поршень с шатуна.

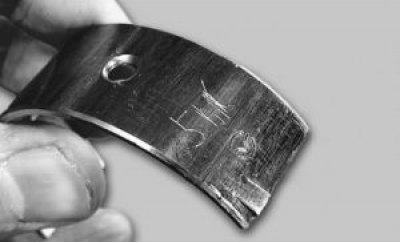

32. Выньте вкладыши 1 из шатуна 2 и его крышки 3. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, по мере снятия промаркируйте их на нерабочей поверхности относительно шатунов и крышек.
Разборка двигателя
Разборка двигателя ВАЗ 2115
Вымытый и очищенный двигатель установите на стенд для разборки и слейте из картера масло. Разборку проводите в следующем порядке.
Рис. 9.4. Снятие карбюратора: 1 – шланг подвода топлива; 2 – шланг системы вентиляции картера двигателя; 3 – карбюратор; 4 – шланг отвода жидкости из пускового устройства; 5 – шланг подвода охлаждающей жидкости; 6 – проставка; 7 – теплоизолирующий экран; 8 – шланг отвода охлаждающей жидкости; 9 – шланг вакуумного регулятора датчика-распределителя зажигания
Снимите шланг 1 (
Рис. 9.5. Снятие топливного насоса и датчика-распределителя зажигания: 1 – датчик-распределитель зажигания; 2 – кронштейн крепления высоковольтных проводов; 3, 5 – уплотнительные кольца; 4 – корпус вспомогательных агрегатов; 6 – теплоизоляционная проставка; 7 – толкатель; 8 – топливный насос
Снимите провода высокого напряжения и датчик-распределитель 1 (
Рис. 9.6. Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора
Рис. 2.12. Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик
Снимите натяжную планку 1 (
Рис. 2.8. Установочные штифты сцепления (черные стрелки) и центрирующие втулки коробки передач (красные стрелки)
Снимите переднюю крышку 1 (см.
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Отверните болты крепления насоса 2 (см.
Рис. 9.7. Снятие впускной трубы и выпускного коллектора: 1 – датчик контрольной лампы давления масла; 2 – впускная труба; 3 – заборник теплого воздуха; 4 – кронштейн подводящей трубы насоса охлаждающей жидкости; 5 – выпускной коллектор; 6 – прокладка
Снимите впускную трубу 2 (
Рис. 9.8. Снятие узлов системы охлаждения: 1 – датчик указателя температуры охлаждающей жидкости; 2 – отводящий патрубок охлаждающей рубашки; 3 – шланг подвода жидкости из отопителя; 4 – шланг отвода жидкости к отопителю; 5 – подводящая труба насоса охлаждающей жидкости; 6 – термостат
Снимите шланги 3 и 4 (рис. 9.8) подвода и отвода охлаждающей жидкости к отопителю. Отсоедините шланги от термостата 6 и снимите его. Снимите подводящую трубу 5 насоса охлаждающей жидкости и отводящий патрубок 2 с прокладкой.
Ключом 67.7812.9514 выверните датчик 1 указателя температуры охлаждающей жидкости и свечи зажигания.
Дальше разборка двигателя продолжается в порядке, описанном в разделе 2.
Видео про «Разборка двигателя» для ВАЗ 2115
Капитальный ремонт двигателя ВАЗ 2115 Часть №1Ремонт заклиненного двигателя ВАЗ 21099 инжектор 1 часть
Капитальный ремонт двигателя ВАЗ 2115 Часть №3
Разборка двигателя
Разборка двигателя ВАЗ 2115
Вымытый и очищенный двигатель установите на стенд для разборки и слейте из картера масло. Разборку проводите в следующем порядке.
Рис. 2.3. Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы
Отсоедините от дроссельного патрубка (см.
Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Снимите ресивер 4 (
Рис. 2.10. Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки
Отсоедините от форсунок жгут проводов и снимите рампу 1 (
Рис. 2.11. Снятие генератора: 1 – шкив привода генератора; 2 – кронштейн правой опоры подвески двигателя; 3 – установочная планка; 4 – натяжная планка; 5 – генератор; 6 – кронштейн крепления генератора; 7 – ремень привода генератора
Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526
Снимите натяжную планку 4 (
Рис. 2.12. Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик
Снимите переднюю крышку 1 (
Рис. 2.13. Снятие насоса охлаждающей жидкости: 1 – задняя защитная крышка зубчатого ремня; 2 – насос охлаждающей жидкости; 3 – прокладка
Отверните болты крепления насоса 2 (
Рис. 2.14. Снятие масляного фильтра приспособлением А. 60312
Приспособлением А. 60312 (
Рис. 2.15. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала
Переверните двигатель картером вверх и снимите масляный картер 5 (
Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526
Заблокируйте маховик фиксатором 67.7820.9526 (рис. 2.16), отверните болты крепления маховика, снимите шайбу болтов и маховик с коленчатого вала. Снимите держатель заднего сальника коленчатого вала с прокладкой.
Снимите крышки коренных подшипников вместе с нижними вкладышами. Выньте из гнезд подшипников коленчатый вал, а затем верхние вкладыши и упорные полукольца из средней опоры.
Видео про «Разборка двигателя» для ВАЗ 2115
Капитальный ремонт двигателя ВАЗ 2115 Часть №1Ремонт заклиненного двигателя ВАЗ 21099 инжектор 1 часть
Капитальный ремонт двигателя ВАЗ 2115 Часть №3
Разборка двигателя Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2
Перед тем как разбирать двигатель ваз 2113, ваз 2114, ваз 2115 автомобиля желательно его вымыть и слить масло с картера.
Этапы разборки двигателя
Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы
Выньте с дроссельного патрубка шланги 9 подачи и отвода тосола, а также сапун картера. Снимите дроссельный патрубок, раскрутив гайки крепления.
Отсоедините трубки подачи и слива бензина. Снимите вакуумный шланг, отсоединив его от патрубков и от датчика давления бензина.
Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн
Снимите ресивер 4 и кронштейн топливопроводов, раскрутив гайку кронштейна 6 и гайки 2.
Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки
Снимите рампу 1 форсунок с регулятором 2, раскрутив 2-а болта крепления.
Раскрутив гайки и болты, снимите кронштейны 1 и 8, после чего трубу с кронштейном 6 и экраном 7.
С левой стороны снимите провода, модуль зажигания и датчик детонации. Извлеките свечи зажигания, датчик температуры тосола и датчик давления масла ваз 2114. Из выпускного шланга охлаждающей рубашки выкрутите датчик температуры.
Снятие генератора: 1 – шкив привода генератора; 2 – кронштейн правой опоры подвески двигателя; 3 – установочная планка; 4 – натяжная планка; 5 – генератор; 6 – кронштейн крепления генератора; 7 – ремень привода генератора
Снимите планку 4 и ремень 7 генератора. Снимите генератор. Заблокируйте маховик ваз 2113, раскрутите болт крепления шкива генератора и снимите шкив.
Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик
Снимите крышку 1 ремня. Раскрутите гайку механизма натяжения. Ослабьте и снимите зубчатый ремень 3. Снимите натяжной ролик 7 с шайбой 6.
Удерживая шкив 4 распределительного вала лада самара 2, ваз 2115, ваз 2114, ваз 2113 от проворачивания, раскрутите болт шкива, снимите шкив. Снимите зубчатый шкив 5 с вала.
Снятие насоса охлаждающей жидкости: 1 – задняя защитная крышка зубчатого ремня; 2 – насос охлаждающей жидкости; 3 – прокладка
Раскрутите болты крепления насоса 2 тосола. Раскрутите болт и гайку крепления задней крышки 1 и снимите ее. Затем вытащите помпу с прокладкой 3.
Снимите выпускной коллектор, затем термостат, патрубок циркуляции тосола.
Снятие масляного фильтра приспособлением
Открутите масляный фильтр. Отсоедините и вытащите сапун. Выньте измерительный щуп уровня масла.
Снимите крышку головки цилиндров. Головка цилиндров ваз 2114, ваз 2115, ваз 2113, лада самара 2 снимается вместе с распредвалом.
Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала
Затем снимите масляный картер 5 и масляный насос 1.
Для снятия поршневой группы необходимо раскрутить гайки шатунных болтов и снять крышку.
Блокировка маховика фиксатором
Заблокируйте маховик, раскрутите болты крепления, снимите маховик с коленчатого вала автомобиля лада самара 2.
Снимите крышки коренных подшипников вместе с нижними вкладышами. Вытащите коленчатый вал, а затем верхние вкладыши и упорные полукольца.
