Руль Вашего автомобиля начал вращаться туго или с рывками, при повороте рулевого колеса появился люфт или стук, потекла рулевая рейка, это значит, что Вашему автомобилю требуется диагностика, ремонти регулировка рулевой рейки и рулевого механизма.

ЗАПИСАТЬСЯ НА ДИАГНОСТИКУ, РЕГУЛИРОВКУ И РЕМОНТ РУЛЕВОЙ РЕЙКИ ТОЙОТА

тел: 8 (495) 979-5521; 8-963-979-5521; (495) 500-2720.

Ремонт рулевых реек ТОЙОТА

на ГЛАВНУЮ страницу сайта по РЕМОНТУ И РЕГУЛИРОВКЕ РУЛЕВЫХ РЕЕК ТОЙОТА

ЗАПИСЬ по тел: 8 (495) 979-5521; 8-963-979-5521; (495) 500-2720.

Рулевое управление ТОЙОТА (TOYOTA).

Устройство, особенности конструкции рулевого механизма ТОЙОТА (TOYOTA).

Прокачка системы гидроусилителя рулевого управления ТОЙОТА (TOYOTA)

Возможные неисправности рулевого управления ТОЙОТА (TOYOTA) с гидроусилителем, их причины и способы устранения

На автомобили TOYOTA устанавливают рулевое управление с рулевым механизмом типа шестерня-рейка, оснащенным гидравлическим усилителем и травмобезопасной рулевой колонкой, регулируемой по углу наклона и вылету.

Рулевая колонка травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота вал рулевого колеса. На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла и стекла двери задка (на автомобилях с кузовом хэтчбек или универсал), объединенные в блок подру-левых переключателей.

Прокачка системы гидроусилителя рулевого управления

ТОЙОТА (TOYOTA)

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.

1. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ».

2. Запустите двигатель и поверните рулевое колесо до упора в одну сторону.
Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 10 с.

3. Поверните рулевое колесо до упора в противоположную сторону.

4. Поверните рулевое колесо в среднее положение и заглушите двигатель.

5. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте.
Примечание Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», при холодном — не ниже метки «MIN».

6. Повторяйте операции 2–5 до тех пор, пока уровень рабочей жидкости в бачке не перестанет снижаться.

Возможные неисправности рулевого управления

ТОЙОТА (TOYOTA)

с гидроусилителем, их причины и способы устранения

Основные неисправности рулевого управления ТОЙОТА (TOYOTA) (шум, увеличенный свободный ход, тугое вращение рулевого колеса, шумность насоса, нечеткий возврат) и методы их устранения.

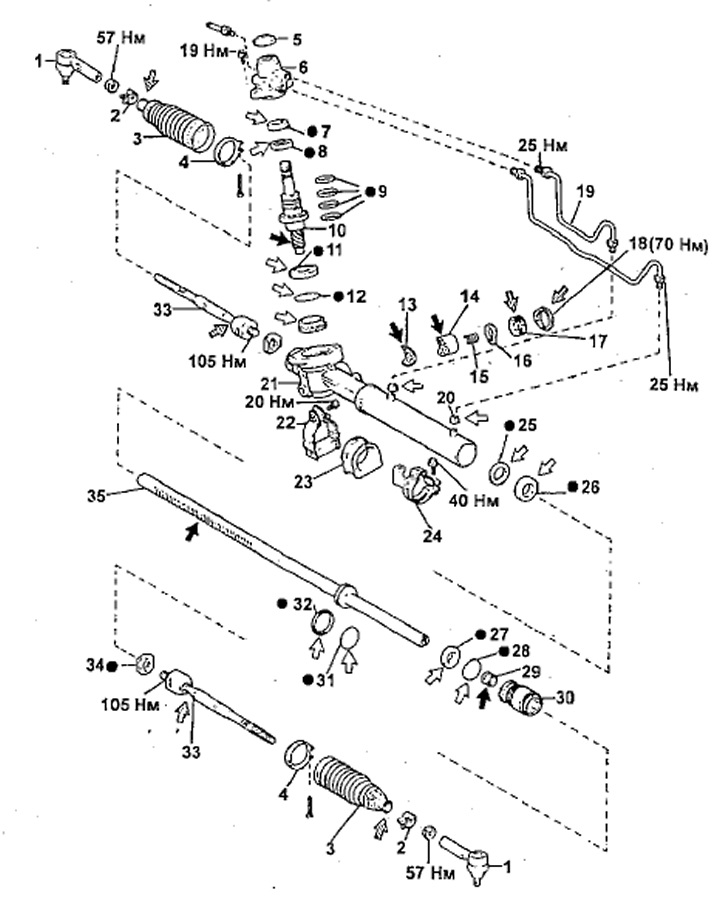

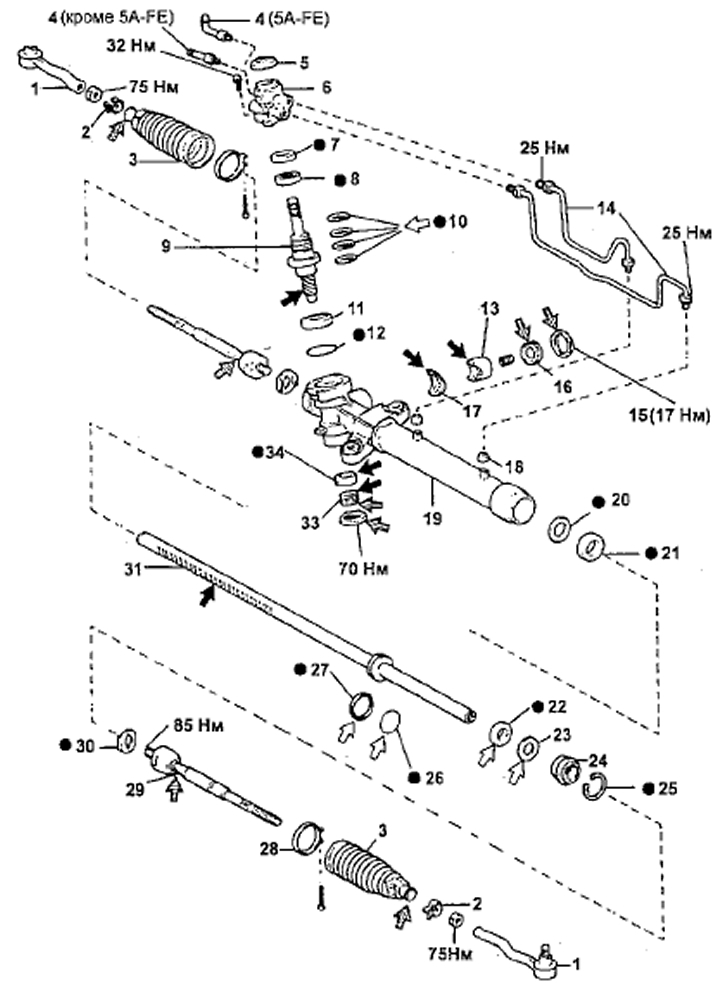

Устройство рулевого управления автомобиля тойота

На автомобили Toyota Camry устанавлива­ют рулевое управление с гидроусилителем и рулевым механизмом типа шестерня-рей­ка

Рулевое управление автомобиля состоит из рулевого колоса, рулевой колонки, руле­вого механизма, оснащенного гидроусили­телем, и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кула­ками передней подвески.

Рулевое колесо с подушкой безопас­ности водителя, в центральной накладке рулевою колеса установлен выключатель звукового сигнала.

Ступица рулевого коле­са прикреплена гайкой к валу рулевой колонки.

Рулевая колонка травмобе­зопасная, регулируемая по высоте, обору­дована энергопоглощающими элементами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим вал рулевого колеса

Промежуточный вал рулевого управления соединен с валом рулевого механизма карданным шарниром

На руле­вой колонке размещены также органы уп­равления светом фар, указателем поворо­та, омывателем и очистителем ветрового стекла.

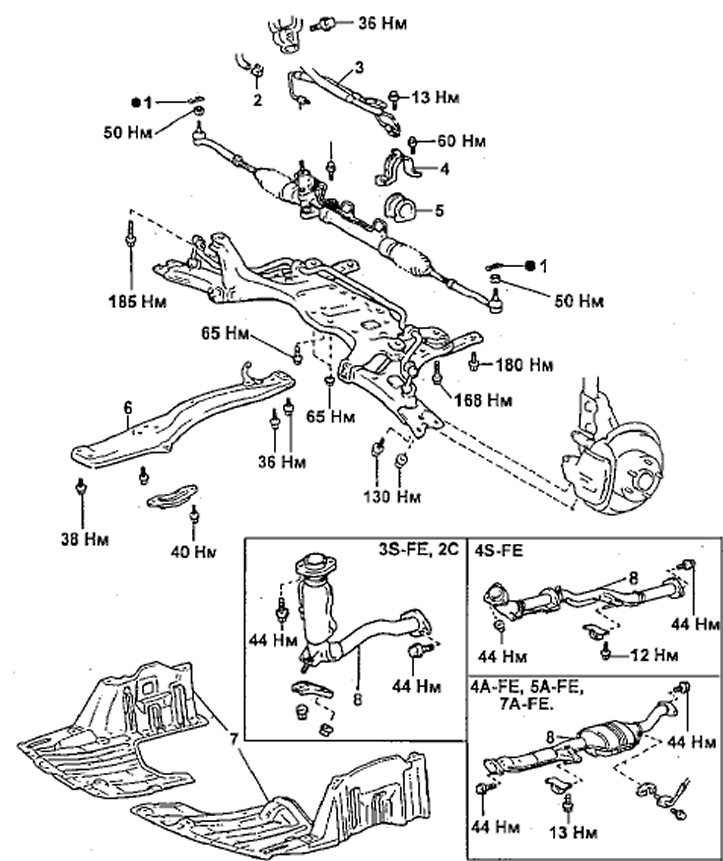

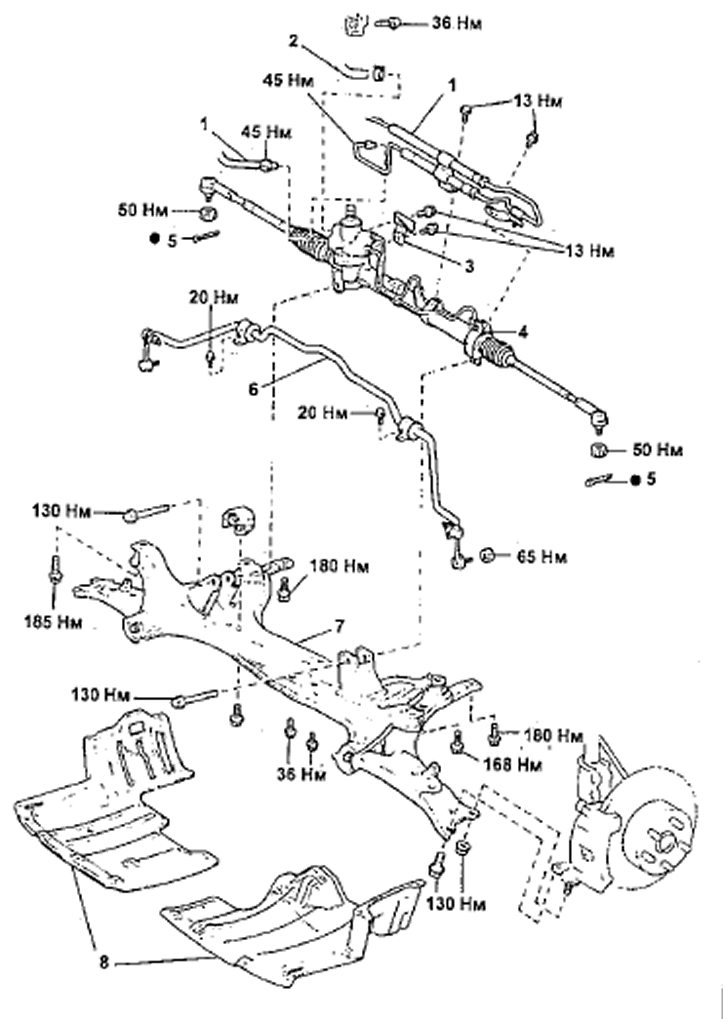

Рулевой механизм установлен в подкапотном пространстве.

Картер руле­вого механизма закреплен на поперечине передней подвески.

Давление рабочей жидкости в гидроуси­лителе создается насосом лопастного типа, который установлен на кронштейне двигате­ля и приводится поликлиновым ремнем от шкива коленчатого вала

Установленный в насосе перепускной клапан поддерживает требуемое давление рабочей жидкости в ги­дроусилителе рулевого управления в зави­симости от частоты вращения коленчатого вала двигателя

Бачок гидроусилителя руле­вого управления установлен в подкапотном пространстве на кронштейне полки крепле­ния аккумуляторной батареи и соединен шлангами с насосом гидроусилителя руле­вого управления и с магистралью возврата рабочей жидкости

При отказе рулевого уси­лителя возможность управления автомоби­лем сохраняется, но усилие на рулевом ко­лесе возрастает

Рулевые тяги прикреп­лены к рейке рулевого механизма шаровыми шарнирами

Наконечники рулевых тяг с помощью шаровых шарниров прикреплены к поворотным кулакам передней подвески. От проворачивания в наконечнике рулевая тя­га зафиксирована гайкой

Вращением руле­вой тяги в шаровом шарнире относительно наконечника регулируют схождение управля­емых колес

Возможные неисправности рулевого управления с гидроусилителем и способы устранения

Увеличенный свободный ход руля и стуки в рулевом управлении:

— нарушение натяга пружины упора рейки – отрегулируйте натяг пружины;

— ослабление затяжки болтов крепления рулевого механизма – затяните болты;

— износ шаровых шарниров рулевых тяг – затяните крепления или замените шарниры;

— износ карданного шарнира рулевого вала – замените карданный вал

Тугое вращение руля:

— проскальзывание ремня привода насоса гидроусилителя – отрегулируйте натяжение ремня;

— повреждение ремня привода насоса гидроусилителя – замените ремень;

— недостаточный уровень рабочей жидкости – восстановите уровень до уровня;

— попадание воздуха в гидросистему – удалите воздух;

— перекручивание или повреждение шлангов – устраните перекручивание или замените шланги;

— недостаточное давление насоса гидроусилителя – устраните неисправность или замените насос;

— повышенные утечки жидкости из рулевого механизма – замените дефектные детали;

— перекос или повреждение уплотнений рулевого механизма или распределителя – замените уплотнения

Нечеткий возврат руля в среднее положение:

— нарушение натяга пружины упора рейки – отрегулируйте натяг пружины;

— затрудненное проворачивание внутренних шарниров – замените наконечники рулевых тяг;

— износ карданного шарнира рулевого вала или уплотнителя – устраните неисправность или замените;

— деформация рейки рулевого механизма – замените рулевой механизм;

— повреждение подшипника шестерни – замените рулевой механизм;

— перекручивание или повреждение шлангов – устраните перекручивание или замените шланги;

— повреждение клапана регулировки давления – замените клапан регулирования давления;

— повреждение подшипника валика ротора насоса – замените подшипник

Шум (стук) в рулевом управлении:

— касание шлангов о кузов – правильно проложите шланги;

— ослабление крепления рулевого механизма – замените крепление;

— ослабление крепления рулевых тяг или шаровых шарниров рулевых тяг – замените изношенные детали;

— износ рулевых тяг или шаровых шарниров – замените изношенные детали

Повышенный шум насоса гидроусилителя:

— недостаточный уровень рабочей жидкости – восстановите уровень жидкости до нормы;

— попадание воздуха в гидросистему – удалите воздух;

— ослабление затяжки болтов крепления насоса – затяните крепление насоса

Toyota Corolla Auris manual

Рис. 8.1. Рулевая колонка: 1 – вал рулевой колонки; 2 – выключатель (замок) зажигания; 3 – механизм регулировки положения рулевой колонки; 4 – корпус рулевой колонки; 5 – электроусилитель рулевого управления; 6, 8 – карданные шарниры; 7 – промежуточный вал.

Рис. 8.2. Рулевой механизм: 1, 6 – наконечники рулевых тяг; 2, 7 – рулевые тяги; 3, 5 – защитные чехлы; 4 – вал рулевого управления; 8, 10 – кронштейны крепления рулевого механизма 9 – картер рулевого механизма.

На автомобили Toyota Corolla устанавливают рулевое управление с электроусилителем и рулевым механизмом типа шестерня–рейка. Рулевое управление автомобиля состоит из рулевого колеса, рулевой колонки, оснащенной электроусилителем, рулевого механизма и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

Рулевое колесо c подушкой безопасности водителя. В центральной накладке рулевого колеса установлена клавиша включения звукового сигнала, в вариантном исполнении на левой спице рулевого колеса расположен блок клавиш управления аудиосистемой, а на правой – телефоном и ограничителем скорости. Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.
ПРИМЕЧАНИЕ.
На автомобилях с роботизированной коробкой передач на рулевом колесе расположены рычаги ручного переключения передач.
Рулевая колонка (рис. 8.1) травмобезопасная, регулируемая по высоте и вылету, оборудована противоугонным устройством в замке зажигания, блокирующим вал рулевого колеса. Промежуточный вал рулевого управления соединен с валом рулевого механизма карданным шарниром. На рулевой колонке размещены также органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла.
Рулевой механизм (рис. 8.2) установлен в подкапотном пространстве. Картер 9 рулевого механизма закреплен на подрамнике передней подвески.

Электроусилитель рулевого управления установлен на рулевой колонке в салоне автомобиля.
Электронный блок управления (ЭБУ) электроусилителем определяет направление и величину дополнительного усилия в зависимости от сигналов скорости автомобиля и сигналов от датчика крутящего момента, встроенного в рулевую колонку. В результате ЭБУ регулирует усилие рулевого управления так, чтобы при движении на большой скорости оно было больше, а при движении на малой скорости – меньше.
Рулевые тяги 2 и 7 (см. рис. 8.2) прикреплены к рейке рулевого механизма 9 шаровыми шарнирами. Наконечники 1 и 6 рулевых тяг с помощью шаровых шарниров прикреплены к рычагам поворотных кулаков передней подвески. От проворачивания в наконечнике рулевая тяга зафиксирована гайкой. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение управляемых колес.
