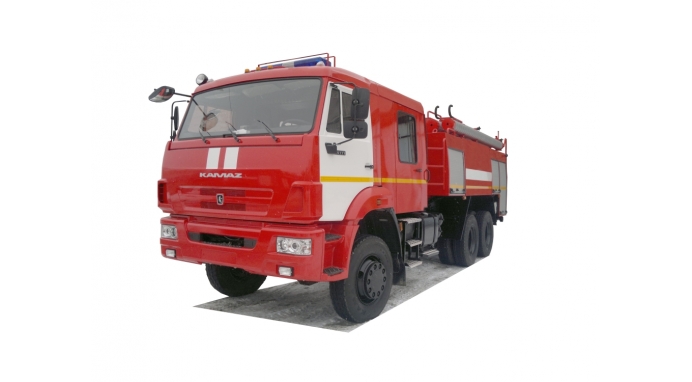

Автоцистерна пожарная АЦ 7,0 на базе КАМАЗ-65111

Автоцистерна пожарная объемом 7 куб. м. на шасси КАМАЗ-65111 предназначена для доставки к месту пожара боевого расчета, пожарно-технического вооружения, запаса воды и пенообразователя.

Модель	АЦ 7,0-40	АЦ 7,0-40/4	АЦ 7,0-60		АЦ 7,0-70
Шасси, КАМАЗ	65111
Колесная формула	6х6
Двигатель дизель, номинальная мощность, кВт	206
Боевой расчет включая водителя	6…7
Вместимость цистерны для воды, л	7000
Вместимость бака для пенообразователя, л	420
Насос пожарный центробежный	НЦПН-40/100	НЦПК-40/100-4/400	Wilo NPG 100/315-06/EC		НЦПН-70/100
Производительность в номинальном режиме, л/с	40	1 ступень – 40 2 ступень — 4	60		70
Напор насоса в номинальном режиме, м	100	1 ступень — 100 2 ступень — 400	100		100
Расположение насоса	Задний обогреваемый отсек
Ствол лафетный стационарный	ЛС-С40У		ЛС-С60У
Макс. скорость, км/ч	85

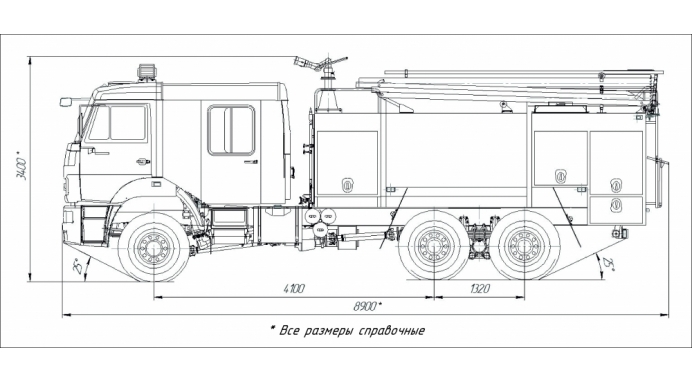

Габаритные размеры, м	8,9х2,5х3,4

Применяемость

Применяется как самостоятельная боевая единица или как насосная установка при работе в «перекачку» с одной или несколькими автоцистернами при тушении пожаров водой, воздушно- механической пеной в населенных пунктах и на промышленных объектах. Может эксплуатироваться в районах умеренного климата с годовым перепадом температур в пределах от -45°С до + 4°0С по дорогам всех видов и бездорожью.

Конструктивные особенности

• Кузов выполнен по модульной схеме и состоит из 3-х частей: переднего отсека для ПТВ, цистерны для воды, отсека для ПТВ совмещенного с насосным отсеком.
• Привод насоса осуществляется от серийной коробки отбора мощности.
• Двухрядная кабина боевого расчета цельносварная разъемная (салонного типа), передняя часть откидная. Дополнительный обогрев – автономный дизельный отопитель.
• Обогрев насосного отсека – автономный дизельный отопитель.

По требованию заказчика завод может выполнить следующее:

• Изготовить цистерну для воды из нержавеющей стали.
• Утепление цистерны и пенобака пенополиуретаном.
• Подогрев: топливозаборников, топливопроводов, фильтра тонкой очистки и фильтра грубой очистки.
• Утепление аккумуляторного отсека.
• Установить шторные двери отсеков.

Откидные двери отсеков выполнены с телескопическими опорами для подъема. В задней части кузова откидные подножки. Лафетный ствол может располагаться на кабине боевого расчета или крыше кузова. Пожарно-техническое вооружение размещено на крыше кузова и в отсеках с учетом удобного доступа и быстрого съема. Надежно закреплено специальными механизмами, зажимами и другими элементами крепления.

Пожарный автомобиль КамАЗ

На базе автомобилей КамАЗ было создано более 10 моделей пожарной техники, которая успешно выполняет боевые задачи в условиях чрезвычайных ситуаций в населенных пунктах и на промышленных объектах. Преимуществом стало надежное, высокомобильное и высокопроходимое шасси, а также адаптация машин к российским условиям эксплуатации. ТТХ пожарных автомобилей КамАЗ позволяют использовать их на пожарах различных категорий.

Конструктивные особенности ПА на шасси КамАЗ

Благодаря широкому модельному ряду производитель может предложить МЧС автомобили различных категорий, адаптировав их под конкретные условия эксплуатации. Самыми популярными на сегодняшний момент считаются пожарные автомобили на шасси КамАЗ 43118 и 43253, которые оборудуют под автоцистерны. Можно выделить следующие преимущества этой марки:

• широкий диапазон колесной базы, полноприводные и переднеприводные варианты;
• увеличенная грузоподъемность в пределах 7-30 тонн;
• вариативная длина рамы от 470 до 810 см;
• комплектация высокоэкономичными двигателями мощностью 180-400 л.с.;
• установка цистерны емкостью 3-12 тонн;
• увеличенный пенобак 180-600 литров;
• большой вес машины 14-24 тонны.

Основу ПТВ пожарного автомобиля КамАЗ составляет насос. На машины этой марки чаще всего устанавливают НЦПН 40/100 или НЦПК 40/100-4/400. В зависимости от вида автомобиля в комплект входит телескопическая лестница. Ручной пожарный инструмент и инвентарь хранится в отдельных отсеках за «шторными» или панельными дверьми.

Пожарный автомобиль КамАЗ 43118

На базе этой модели разработано четыре разновидности АЦ, различающихся между собой ТТХ и объемом бака:

Все они используются для доставки боевого расчета и веществ для тушения огня. Как самостоятельные транспортные единицы машины могут применяться для перекачки воды из одной цистерны в другую. По техническим характеристикам пожарный автомобиль КамАЗ 43118 отвечает требованиям, предъявляемым к машинам, относящимся к ПА целевого применения. Эта модель оборудована двигателем мощностью 221 л.с. и способна развивать скорость 90 км/ч. Плюсом считается эксплуатация в районах умеренного климата в температурном диапазоне -45…+40°С.

Особенность модификации 43118 – расположение насоса в задней части транспортного средства. Номинальное расстояние, на которое при помощи насоса выталкивается вода – 100 метров. Цистерна и бак для пенообразователя сделаны из нержавеющей стали и дополнительно утеплены. Отсек для насоса с обогревом от дизельного отопителя. Благодаря таким конструктивным решениям эту разновидность КамАЗа можно включить в число стартовых пожарных аэродромных автомобилей.

Кабина большинства машин на 43118-й базе сдвоенная, рассчитана на 7 человек, одного водителя и шестерых бойцов. Комплектация версии АЦ 9.0/40 предполагает одинарную кабину. Кузов модульного типа, состоит из трех частей: отдела для ПТВ, цистерны для воды, отсека для ПТВ и насоса.

ТТХ пожарных автомобилей КамАЗ 43118 с колесной формулой 6×6

Автоцистерна КамАЗ-43253

Техника для выезда по вызову в черте населенного пункта или на промышленное предприятие. Самая популярная модель этой модификации шасси – АЦ 5.0/40-22ВР с модульной кабиной. Машина представляет собой самостоятельную боевую единицу с забором ОТВ из бака пенообразователя или с забором воды из водоисточника, другого резервуара или водопроводной сети. Также эта модель может выполнять функцию перекачки воды из удаленного от места возгорания источника.

Колесная формула машины 4×2 не предполагает эксплуатацию в сложных дорожных условиях, но при этом показывает отличную мобильность при преодолении узких проездов и разворотов. Плюсом этой модели, в отличие от 43118, стал увеличенный бак для пенообразователя, объем которого составляет 420 литров.

Основная цистерна для воды рассчитана на 5 м 3 , производительность же насоса составляет 40 л/с. В базовой версии АЦ 5.0/40-22ВР укомплектована насосной установкой типа ПН-40УВ, но возможно использование и других моделей: НПУ-40/100, НЦПЦ-40/100, НПЦ-60/100, НЦПЦ-70/100. Работа насоса осуществляется от центрального двигателя через карданную передачу и коробку отбора мощности. ПТВ размещается в специальных отсеках и на крыше кузова. Лафетный ствол монтируется сверху цистерны.

Двигатель дизель, номинальная мощность, кВт	176
Боевой расчет	3+2
Цистерна, л	5000
Объем пенобака, л	420
Насос	ПН-40УВ
Производительность, л/с	40
Напор, м	100
Количество напорных патрубков, шт.	2
Диаметр напорных патрубков, мм	80
Скорость, км/ч	80
Габариты, м	7.8×2.5×3.1

Кроме АЦ 5.0/40-22ВР на шасси 43253 выпускают автоцистерны АЦ 4.0-40. Объем резервуара для воды у них составляет 4000 литров.

Машины на шасси КамАЗ-65111

База 65111 стала основой для производства габаритных пожарных автомобилей. Это модели 7.0/40-70, 7.5-40 65ВР и 8.0-40. В зависимости от модификации машины комплектуются насосами типа НПЦ-40/100 с АВС-01Э, НЦПН-40/100, ПН-40УВ, НПЦ-60/100 и НЦПН-70/100. Автомобили работают на дизеле. Колесная база – 6×6.

Кабина для боевого расчета у пожарных КамАЗов модульного типа, рассчитана для доставки 6 человек и водителя. Вместимость цистерны для воды варьируется в зависимости от модели, минимум это 7000 литров. Водяной резервуар поставлен на раму поперечно. Для предупреждения раскачивания бака предусмотрен демпфирующий элемент и волнолом. Последний делит цистерну на сообщающиеся резервуары по 1500 литров каждый. Вместимость пенобака – 480 литров независимо от модификации. Все резервуары отапливаются, благодаря чему эксплуатация автомобиля не зависит от погодных условий.

Отделения для ПТВ расположены вдоль насосного отсека и между цистерной и кабиной. Дверцы у них шторного типа. Для осуществления быстрого развертывания предусмотрены откидные ступени. Каждое отделение с индивидуальной подсветкой.

Лафетный ствол типа ЛС-С20 или С40 монтируется на крыше кабины. Сверху надстройки предусмотрена осветительная мачта, работающая в температурном диапазоне -50…+50°С. В базовой комплектации предусмотрена трехколенная лестница, расположенная посередине крыши надстройки.

Шасси 65111 стало базой для производства пожарной автоцистерны АЦ 8.0-90. Она используется для выезда в места на значительном удалении от водоисточника или с затрудненными подъездами к нему. Также такой автомобиль востребован при тушении пожаров на объектах нефтехимической промышленности.

Колесная формула	6×6
Боевой расчет	4+2
Двигатель	Дизельный
Мощность двигателя, кВт	268
Цистерна, л	8000
Пенобак, л	500
Производительность насоса, л/мин	5500
Длина рукава, м	60
Тип лафетного ствола	RM25C
Производительность струи, л/с	6
Напор, м	70

Преимуществом всех пожарных автомобилей на базе КамАЗ считается высокая проходимость по бездорожью и возможность комплектации объемным баком для воды. Небольшие габариты машин позволяют им маневрировать в городской застройке, а повышенная грузоподъемность – подбирать полный комплект ПТВ и размещать дополнительную кабину для боевого расчета.

Устройство автомобиля КамАЗ (стр. 1 из 5)

Конструктивные особенности ПА на шасси КамАЗ

Благодаря широкому модельному ряду производитель может предложить МЧС автомобили различных категорий, адаптировав их под конкретные условия эксплуатации. Самыми популярными на сегодняшний момент считаются пожарные автомобили на шасси КамАЗ 43118 и 43253, которые оборудуют под автоцистерны. Можно выделить следующие преимущества этой марки:

• широкий диапазон колесной базы, полноприводные и переднеприводные варианты;
• увеличенная грузоподъемность в пределах 7-30 тонн;
• вариативная длина рамы от 470 до 810 см;
• комплектация высокоэкономичными двигателями мощностью 180-400 л.с.;
• установка цистерны емкостью 3-12 тонн;
• увеличенный пенобак 180-600 литров;
• большой вес машины 14-24 тонны.

Основу ПТВ пожарного автомобиля КамАЗ составляет насос. На машины этой марки чаще всего устанавливают НЦПН 40/100 или НЦПК 40/100-4/400. В зависимости от вида автомобиля в комплект входит телескопическая лестница. Ручной пожарный инструмент и инвентарь хранится в отдельных отсеках за «шторными» или панельными дверьми.

Описание и технические характеристики КамАЗ-43502

Габариты и грузоподъемность

• Длина шасси: 7 570 миллиметров;
• Высота: 3 080 мм;
• Ширина: 2 500 мм;
• Внешний радиус разворота: 11 метров;
• Дорожный просвет: 38,5 см;
• Снаряженная масса шасси: 7 325 килограмм;
• Предельная грузоподъемность: 5 300 кг;
• Полная масса грузовика: 12,7 тонны;
• Масса автомобиля в составе автопоезда: 19,7 тонн.

Двигатель и расход топлива автомобиля

В зависимости от года выпуска и модификации автомобиль КамАЗ-43502 комплектуется одним из двигателей:

• Cummins ISB 6.7 275, Евро-4;
• Cummins ISB 6.7 E5 285, Евро-5;
• Cummins ISB 6.7 E6 250 Евро-6;
• КамАЗ 740.652-260, Евро-4;
• КамАЗ 740.622-280, Евро-4.

Пожарный автомобиль КамАЗ 43118

На базе этой модели разработано четыре разновидности АЦ, различающихся между собой ТТХ и объемом бака:

• АЦ 6.0/40-70;
• АЦ 7.0/40;
• АЦ 8.0/40;
• АЦ 9.0/40.

Все они используются для доставки боевого расчета и веществ для тушения огня. Как самостоятельные транспортные единицы машины могут применяться для перекачки воды из одной цистерны в другую. По техническим характеристикам пожарный автомобиль КамАЗ 43118 отвечает требованиям, предъявляемым к машинам, относящимся к ПА целевого применения. Эта модель оборудована двигателем мощностью 221 л.с. и способна развивать скорость 90 км/ч. Плюсом считается эксплуатация в районах умеренного климата в температурном диапазоне -45…+40°С.

Особенность модификации 43118 – расположение насоса в задней части транспортного средства. Номинальное расстояние, на которое при помощи насоса выталкивается вода – 100 метров. Цистерна и бак для пенообразователя сделаны из нержавеющей стали и дополнительно утеплены. Отсек для насоса с обогревом от дизельного отопителя. Благодаря таким конструктивным решениям эту разновидность КамАЗа можно включить в число стартовых пожарных аэродромных автомобилей.

Кабина большинства машин на 43118-й базе сдвоенная, рассчитана на 7 человек, одного водителя и шестерых бойцов. Комплектация версии АЦ 9.0/40 предполагает одинарную кабину. Кузов модульного типа, состоит из трех частей: отдела для ПТВ, цистерны для воды, отсека для ПТВ и насоса.

ТТХ пожарных автомобилей КамАЗ 43118 с колесной формулой 6×6

Автоцистерна КамАЗ-43253

Техника для выезда по вызову в черте населенного пункта или на промышленное предприятие. Самая популярная модель этой модификации шасси – АЦ 5.0/40-22ВР с модульной кабиной. Машина представляет собой самостоятельную боевую единицу с забором ОТВ из бака пенообразователя или с забором воды из водоисточника, другого резервуара или водопроводной сети. Также эта модель может выполнять функцию перекачки воды из удаленного от места возгорания источника.

Колесная формула машины 4×2 не предполагает эксплуатацию в сложных дорожных условиях, но при этом показывает отличную мобильность при преодолении узких проездов и разворотов. Плюсом этой модели, в отличие от 43118, стал увеличенный бак для пенообразователя, объем которого составляет 420 литров.

Основная цистерна для воды рассчитана на 5 м3, производительность же насоса составляет 40 л/с. В базовой версии АЦ 5.0/40-22ВР укомплектована насосной установкой типа ПН-40УВ, но возможно использование и других моделей: НПУ-40/100, НЦПЦ-40/100, НПЦ-60/100, НЦПЦ-70/100. Работа насоса осуществляется от центрального двигателя через карданную передачу и коробку отбора мощности. ПТВ размещается в специальных отсеках и на крыше кузова. Лафетный ствол монтируется сверху цистерны.

Двигатель дизель, номинальная мощность, кВт	176
Боевой расчет	3+2
Цистерна, л	5000
Объем пенобака, л	420
Насос	ПН-40УВ
Производительность, л/с	40
Напор, м	100
Количество напорных патрубков, шт.	2
Диаметр напорных патрубков, мм	80
Скорость, км/ч	80
Габариты, м	7.8×2.5×3.1

Кроме АЦ 5.0/40-22ВР на шасси 43253 выпускают автоцистерны АЦ 4.0-40. Объем резервуара для воды у них составляет 4000 литров.

Сфера использования

Шасси изготавливают под монтаж различных вариантов транспортных средств:

• фургоны;
• мусоровозы;
• экскаваторы;
• топливозаправщики;
• автокраны;
• автолестницы;
• бетоносмесители;
• буровые установки и пр.

Специальное оборудование устанавливают и на шасси с полным приводом от этого производителя, к примеру, это касается самосвалов, автобусов для вахты, автобетоносмесителей. Для таких транспортных средств любые дорожные условия не будут проблемой благодаря повышенной проходимости. Из-за этого техники газовой и нефтяной сферы используют именно шасси с полным приводом от КАМАЗ.
Эти транспортные средства являются доступными и надежными, поэтому всегда востребованы. Их можно использовать в различных климатических и погодных условиях. Они способны выдерживать от +400С до -400С, увеличение влажности воздуха до 80%, ветер со скорость до 20 м в секунду и чрезмерную запыленность до 1 г на м3. Автомобили запросто можно эксплуатировать в горах на высоте до 3 000 м над уровнем моря.

Машины на шасси КамАЗ-65111

База 65111 стала основой для производства габаритных пожарных автомобилей. Это модели 7.0/40-70, 7.5-40 65ВР и 8.0-40. В зависимости от модификации машины комплектуются насосами типа НПЦ-40/100 с АВС-01Э, НЦПН-40/100, ПН-40УВ, НПЦ-60/100 и НЦПН-70/100. Автомобили работают на дизеле. Колесная база – 6×6.

Кабина для боевого расчета у пожарных КамАЗов модульного типа, рассчитана для доставки 6 человек и водителя. Вместимость цистерны для воды варьируется в зависимости от модели, минимум это 7000 литров. Водяной резервуар поставлен на раму поперечно. Для предупреждения раскачивания бака предусмотрен демпфирующий элемент и волнолом. Последний делит цистерну на сообщающиеся резервуары по 1500 литров каждый. Вместимость пенобака – 480 литров независимо от модификации. Все резервуары отапливаются, благодаря чему эксплуатация автомобиля не зависит от погодных условий.

Отделения для ПТВ расположены вдоль насосного отсека и между цистерной и кабиной. Дверцы у них шторного типа. Для осуществления быстрого развертывания предусмотрены откидные ступени. Каждое отделение с индивидуальной подсветкой.

Лафетный ствол типа ЛС-С20 или С40 монтируется на крыше кабины. Сверху надстройки предусмотрена осветительная мачта, работающая в температурном диапазоне -50…+50°С. В базовой комплектации предусмотрена трехколенная лестница, расположенная посередине крыши надстройки.

Шасси 65111 стало базой для производства пожарной автоцистерны АЦ 8.0-90. Она используется для выезда в места на значительном удалении от водоисточника или с затрудненными подъездами к нему. Также такой автомобиль востребован при тушении пожаров на объектах нефтехимической промышленности.

Колесная формула	6×6
Боевой расчет	4+2
Двигатель	Дизельный
Мощность двигателя, кВт	268
Цистерна, л	8000
Пенобак, л	500
Производительность насоса, л/мин	5500
Длина рукава, м	60
Тип лафетного ствола	RM25C
Производительность струи, л/с	6
Напор, м	70

Преимуществом всех пожарных автомобилей на базе КамАЗ считается высокая проходимость по бездорожью и возможность комплектации объемным баком для воды. Небольшие габариты машин позволяют им маневрировать в городской застройке, а повышенная грузоподъемность – подбирать полный комплект ПТВ и размещать дополнительную кабину для боевого расчета.
