Пневматические машины и инструменты

Свойство газов передавать давление используют в технике при устройстве различных пневматических машин (от лат. пневматикос — воздушный; это машины, работающие посредством сжатого воздуха) и инструментов.

Сжатый воздух, например, применяют в работе заклёпочных и отбойных молотков.

На рисунке 104 (справа) показана схема устройства отбойного молотка. Сжатый воздух подают по шлангу 1. Особое устройство 2, называемое золотником, направляет его поочерёдно то в верхнюю, то в нижнюю часть цилиндра. Поэтому воздух давит на поршень 3 то с одной, то с другой стороны, что вызывает быстрое возвратно-поступательное движение поршня и пики молота 4. Последняя наносит быстро следующие друг за другом удары, внедряется в грунт или в уголь и откалывает его куски.

Существуют пескоструйные аппараты, которые дают сильную струю воздуха, смешанного с песком. Их используют для очистки стен. Нередко можно видеть работу специальных аппаратов, применяемых для окраски стен, где краску распыляет сжатый воздух.

Сжатый воздух применяют в электропневматических тормозах, а также для открывания дверей вагонов поездов метро и троллейбусов.

На рисунке 105 изображена схема устройства пневматического тормоза железнодорожного вагона. Когда магистраль 1, тормозной цилиндр 4 и резервуар 3 заполнены сжатым воздухом, его давление на поршень тормозного цилиндра справа и слева одинаково, тормозные колодки 5 при этом не касаются колёс 6.

При открывании стоп-крана сжатый воздух выпускается из магистральной трубы, вследствие чего давление в правой части тормозного цилиндра уменьшается. Сжатый же воздух, находящийся в левой части тормозного цилиндра и в резервуаре, выйти не может, этому мешает клапан 2. Под действием сжатого воздуха поршень тормозного цилиндра перемещается вправо, прижимая тормозную колодку к ободу колеса, отчего и происходит торможение.

При наполнении магистральной трубы сжатым воздухом тормозные колодки отжимаются пружинами от колёс.

Как читать пневматические схемы

Для того, чтобы научиться правильно читать пневматические схемы необходимо знать обозначения отдельных элементов, понимать принцип работы и назначение этих элементов, а также уметь объединять отдельные составляющие в единую пневматическую систему. Это непростая задача, но если разобраться с обозначением элементов, то она станет гораздо легче.

Обозначение элементов на пневмосхемах

Пневматические линии — трубопроводы, рукава высокого давления, гибкие шланги, каналы изображают линиями. В месте соединения нескольких каналов ставят точку.

Источник сжатого воздуха — энергии для пневматический системы обозначается окружностью с точкой в центре. В данном случае не конкретизируется, что это за источник. Это может быть пневматическая магистраль или компрессорная станция.

Обозначение компрессора

Источником сжатого воздуха чаще всего является компрессор, который имеет свое обозначение. Компрессор на схемах обозначается окружностью в которой расположен треугольник — стрелка, указывающий на направление движения воздуха.

Этот треугольник на пневматических схемах не закрашивается, в отличие от гидравлических схем, где закрашены треугольник на насосах указывает на направление движения жидкости.

Зачастую, читать пневматические схемы удобнее начиная от источника энергии — компрессора.

Ресивер на пневматической схеме

Резервуар для накопления сжатого воздуха — ресивер, изображается на схемах следующим образом.

Пневмомотор

На обозначении пневматического мотора треугольная стрелка развернута в обратном направлении. Наличие дух стрелок указывает на реверсивность пневмомотора, то есть его способность работать в двух направлениях.

Если обозначение пневматического мотора перечеркнуто стрелкой, значит он регулируемый, то есть регулируется его рабочий объем.

Обозначение пневмоцилиндра

Пневматический двигатель, позволяющий преобразовать энергию сжатого воздуха в поступательное движение исполнительного механизма называется пневмоцилиндром.

Пневматический цилиндр обозначается на схемах следующим образом.

Обозначение пневматического распределителя на схемах

Важный элемент на пневматических схемах — распределитель. Он позволяет направить сжатый воздух в различные каналы, например в полости пневматического цилиндра.

На схемах пневмораспределитель изображается в исходном положении, то есть при отсутствии на него управляющего воздействия.

Пневматический распределитель изображается несколькими прямоугольниками, в каждом из которых изображены стрелки отображающие какой канал с каким будет соединен. Для того, чтобы понять какие каналы соединять при переключении распределителя нужно мысленно передвинуть прямоугольники и посмотреть какие линии соединят стрелки.

Переместить золотник распределителя влево

Переместить золотник распределителя вправо

Количество прямоугольников указывает на число позиций распределителя. К периметру прямоугольника подводятся линии отводимые от распределителя.

На схеме изображен двух позиционный (два окна) пятилинейный распределитель, его часто обозначают распределитель 5/2.

Тип управления распределителем также указывается на схеме.

Обозначения пневмоклапанов на схемах

Обратный клапан

Изображается в виде схематичного седла и запорного элемента — шарика, подпертого пружиной. Если поток прижимает шарик к седлу — клапан поток не пропустит. В обратном направлении поток воздуха через клапан пройдет.

Пружина на обратном клапане может не изображаться.

Редукционный клапан

Схема обозначения редукционного клапана показана на рисунке.

Пневматический предохранительный клапан

Предохранительный клапан защищает систему или отдельные элемнты (например ресиверы) от чрезмерно высокого давления. Схема предохранительного пневмоклапана показана на рисунке.

Дроссель на пневмосхемах

Пневматическое сопротивление обозначается на схеме следующим образом.

Если сопротивление регулируемое (дроссель), то на нем указывается стрелка.

Элементы пневмологики

Логические элементы позволяют организовать простейшие вычислительные процессы на основе пневматических элементов, и реализовывать системы пневмоавтоматики.

Элемент «ИЛИ» — название элемента указывает на, то что элемент даст сигнал (поток сжатого воздуха) на выходе при наличии давления на входе 1 или на входе 2. Обозначается элемент следующим образом.

Элемент «И» — данный элемент, подаст сигнал на выход только в случае наличия сигнала и на входе 1 и на входе 2. Пневматическая схема элемента «И» показана на рисунке.

Порядок чтения пневматической схемы

Попробуем выработать некий алгоритм, который поможет разобраться в пневмосхеме.

• Рассмотреть пневматическую схему, ознакомиться с примечаниями, изучить технические требования и технические характеристики (если они имеются);
• Ознакомиться с перечнем элементов, сопоставить обозначения на схеме с данными в перечне;
• Найти на схеме источники сжатого воздуха (компрессоры, ресиверы, питающие магистрали);
• Определить рабочее давление в системе, диапазон изменения расхода;
• Выделить на схеме устройства регулирования давления — редукционные и предохранительные клапаны, блок подготовки воздуха;
• Найти на схеме исполнительные механизмы — пнемоцилиндры, захваты, пневмомоторы;
• Рассмотреть на пневматической схеме элементы управления — распределители, определить какие линии задействует или отключает каждый из них, что является управляющим сигналом для переключения каждого из пневмораспределителей;
• Провести анализ работы каждой линии определить, что является источником воздуха, какой распределитель задействует линию, какой исполнительный механизм или элемент активируется при наличии (отсутствии) давления в линии;
• На основе анализа отдельных элементов сделать вывод о работе всей пневматической схемы. При необходимости ознакомиться с технической документацией на ответственные пневмоаппараты.

Мы рассмотрели наиболее распространенные обозначения пневматических элементов, зная которые можно прочитать большинство простых пневмосхем. В более сложных схемах могут встречать и другие обозначения, напишите в комментариях схемы каких пневматических элементов вы хотели бы увидеть в этой статье.

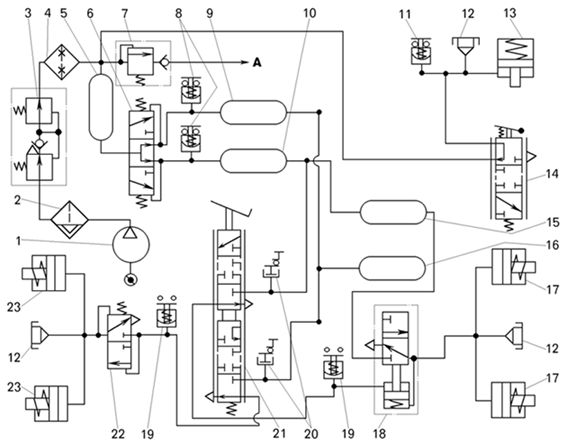

Принципиальная Схема Пневмопривода

К контуру привода передних тормозных механизмов от https://nedvigdom.ru/ относятся: ресивер с запасом воздуха, одна из секций тормозного крана, модуляторы антиблокировочной системы АБС и тормозные камеры передних тормозных механизмов.

Пружина на обратном клапане может не изображаться. На многоосных автомобилях тормозные камеры группируются в контуры различными вариантами, например, 1—2 и 3—4 оси или 1—3 и 2—4 оси.

Пневмоприводы по виду источника энергии подразделяются на компрессорные, магистральные, аккумуляторные и газогенераторные.
Общая схема пневматики

Мы рассмотрели наиболее распространенные обозначения пневматических элементов, зная которые можно прочитать большинство простых пневмосхем.

Компрессор осуществляет сжатие воздуха.

Если имеет место только одна внешняя линия с каждой стороны, то она должна примыкать к середине квадрата прямоугольника 6 Переходные позиции могут быть обозначены, если это необходимо, как показано, прерывистыми линиями между смежными рабочими позициями, изображенными сплошными линиями 7 Аппараты с двумя или более характерными рабочими позициями и с бесчисленным множеством промежуточных позиций с изменяемой степенью дросселирования изображают двумя параллельными линиями вдоль длины обозначения, как показано. Принцип работы такого пневмопривода заключается в следующем.

Привод прицепа включает аппараты рабочей и стояночной систем. Чтобы обеспечить быстрый выпуск воздуха из энергоаккумуляторов при торможении ускорительный клапан располагают максимально близко от них.

Graphic designations.

Как научиться читать электрические схемы

Обозначение элементов на пневмосхемах

К контуру привода передних тормозных механизмов относятся: ресивер с запасом воздуха, одна из секций тормозного крана, модуляторы антиблокировочной системы АБС и тормозные камеры передних тормозных механизмов. Функциональные части на структурных схемах изображают в виде прямоугольников или квадратов, внутри которых пишут названия частей. Контур вспомогательной системы содержит кран управления и два пневмоцилиндра.

Управляющая магистраль используется для подачи команды на прицеп о начале торможения и его интенсивности.

При торможении тягача с помощью рабочей или стояночной тормозной системы давление в управляющей магистрали увеличивается, что приводит к срабатыванию воздухораспределителя, который подает воздух из ресивера прицепа в тормозные камеры. В общих чертах, передача энергии в пневмоприводе происходит следующим образом: Приводной двигатель передаёт вращающий момент на вал компрессора, который сообщает энергию рабочему газу.

Пружина на обратном клапане может не изображаться.

Он соединен с обоими контурами рабочей системы через контур стояночной системы.

Привод полуприцепа или прицепа имеет две соединительные головки, два магистральных фильтра, воздухораспределительный клапан, ручной кран стояночной системы без следящего действия, ресивер, регулятор тормозных сил, модуляторы АБС, тормозные камеры с энергоаккумуляторами или без них.

Обязательными элементами пневмопривода являются компрессор генератор пневматической энергии и пневмодвигатель. Соединение пневмопривода тягача и прицепа выполняют двумя трубопроводами, которые образуют питающую и управляющую магистрали.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Шпаргалки по дисциплине гидропневмопривод (часть 1) — Основные элементы и схемы пневмоприводов

Форму и размеры таблицы см.

Пневмоприводы по виду источника энергии подразделяются на компрессорные, магистральные, аккумуляторные и газогенераторные. Распределитель управляет движением выходных звеньев пневмодвигателя. Сжатие воздуха для пневматического тормозного привода осуществляется компрессором, приводящимся в действие непосредственно от двигателя автомобиля.

Команда подается путем изменения давления воздуха в управляющем трубопроводе. Организуем управление втягиванием штока.

Фильтр осуществляет очистку воздуха в целях предупреждения повреждения элементов привода и уменьшения их износа. К периметру прямоугольника подводятся линии отводимые от распределителя.

Некоторые прицепы могут снабжаться электромагнитным клапаном, который служит для включения тормозной системы прицепа при торможении автомобиля вспомогательной тормозной системой моторным тормозом-замедлителем. Для составления полного обозначения должны быть добавлены линии потоков: Две крайние позиции — двухлинейный, нормально закрытый, с изменяющимся проходным сечением — двухлинейный, нормально открытый, с изменяющимся проходным сечением — трехлинейный, нормально открытый, с изменяющимся проходным сечением 4. Поэтому сразу же после компрессора необходимо установить блок подготовки воздуха серии EC Компрессор В качестве источника сжатого воздуха — можно использовать надёжный и недорогой поршневой безмасляный компрессор.

Следящий пневмопривод

Элементы обозначаются согласно принятым условным обозначениям. На многоосных автомобилях тормозные камеры группируются в контуры различными вариантами, например, 1—2 и 3—4 оси или 1—3 и 2—4 оси. Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, управление двумя противоположными электромагнитами, с мускульным дублированием, наружным сливом Основная ступень Четырехлинейный, трехпозиционный распределитель, пружинное центрирование, внутренний подвод давления управления в двух направлениях; линии управления в нейтральной позиции без давления На упрощенном обозначении пружины центрирования пилота не показаны — с одноступенчатым пилотным управлением.

Например, при работе с пневмопрессом или пневмоножом. Делается это для того, чтобы оператор принудительно находился на безопасном расстоянии от пресса, либо при нахождении вблизи, обе руки операторы были задействованы и не попали под пресс, либо пневмонож.

Линия 3 — выхлоп, к которой присоединяется глушитель. Привод полуприцепа или прицепа имеет две соединительные головки, два магистральных фильтра, воздухораспределительный клапан, ручной кран стояночной системы без следящего действия, ресивер, регулятор тормозных сил, модуляторы АБС, тормозные камеры с энергоаккумуляторами или без них. Вентили ВН1 и ВН2 обеспечивают подключение к установке других потребителей. Он управляется тормозной педалью в кабине водителя. Маслораспылитель подводит смазочный материал из резервуара в поток сжатого воздуха и далее к элементам пневмосистемы, распыляя, так называемый масляный туман.
Как читать Элекрические схемы

Порядок чтения пневматической схемы

Такое затормаживание остановит прицеп при его полном отрыве от тягача во время движения.

Распределитель управляет движением выходных звеньев пневмодвигателя. Электродвигатель с редуктором и передаточными элементами, приводящими в действие исполнительные механизмы устройства расположены внутри алюминиевого каркаса, закрываемого в свою очередь быстросъемным кожухом.

Очистка сжатого воздуха от влаги в них осуществляется термодинамическим или адсорбционным способом. Принципиальные схемы используются при детальном изучении устройства, при его настройке, наладке и поисках неисправностей. Воздух в пневмосистему поступает через воздухозаборник.

В расторможенном состоянии воздух по питающей магистрали через воздухораспределитель заполняет ресивер прицепа, при этом давление в управляющей магистрали отсутствует. Воздух в пневмосистему поступает через воздухозаборник.

С транс портера 18 готовые упаковочные единицы поступают на приемный стол, а оттуда укладываются в транспортную тару Приемлемая производительность достигается за счет работы автомата по параллельно-последовательной схеме действия, при которой в первой части технологического цикла шаговым перемещением на всех позициях сменяются изготавливаемые упаковочные единицы. Таблица буквенных обозначений помещена в обязательном приложении к ГОСТ 2.

Очистка сжатого воздуха от влаги в них осуществляется термодинамическим или адсорбционным способом. Атмосферный воздух имеет определенный процент влажности. Если поток прижимает шарик к седлу — клапан поток не пропустит. Таблица 4.

Защитный клапан позволяет двигаться воздуху только в направлении к ресиверам, защищая запас воздуха в ресиверах при разгерметизации на участке аппаратов подготовки воздуха. Воздух в пневмосистему поступает через воздухозаборник. При торможении стояночной системой тягача уменьшение давления в ее контуре приводит к срабатыванию клапана, и также осуществляется торможение прицепа. Затем щуп блокирующего механизм расположенный перед третьей позицией, контролирует наличие раскрытого пакета в гнезде поворачивающегося карусельного стола. Он позволяет исключить наличие масла в пневмосистеме.

Позиционное обозначение наносят на схеме рядом, справа или над условным графическим изображением элемента. Воздух в пневмосистему поступает через воздухозаборник. ГОСТ 2.
