Как правильно подключить зарядное устройство к аккумулятору?

Перед тем, как подключать зарядное устройство к аккумулятору автомобиля, Вам нужно заглушить двигатель авто, при условии, что он был запущен. В настоящее время, большинство современных зарядных устройств позволяют не отключать автомобильные клеммы питания от аккумулятора.

Все что нужно, это заглушить двигатель, надетые клеммы снимать не нужно. Внимательно осмотрите аккумулятор, нет ли на нем подтёков электролита, не должно быть и никакой влаги на аккумуляторе.

Приступим к подключению зарядного устройства к аккумулятору. Если Вы не снимали клеммы, как мы уже обговорили выше, то все что от Вас требуется, это надеть клеммы зарядного устройства прямо поверх автомобильных. Обратите внимание на то, что металлические «щипцы» клемм зарядного устройства должны охватывать металлическую часть автомобильных клемм, хорошо зафиксируйте их. В случае если с аккумулятора все-таки сняты автомобильные клеммы, то клеммы зарядного устройства необходимо надеть непосредственно на клеммы аккумулятора.

Остановимся подробнее на том, как правильно подключить зарядное устройство к аккумулятору.

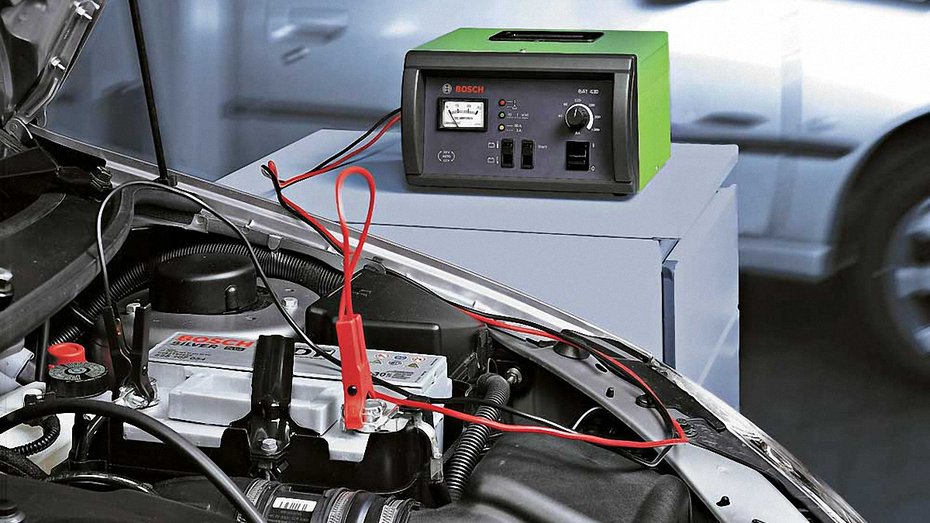

Для начала, подключите «+» красную клемму зарядного устройства к «+» аккумулятора. После чего, подключите «-» чёрную клемму зарядного устройства к «-» аккумулятора. Затем, удостоверьтесь, что клеммы надеты прочно. И, наконец, вставьте вилку зарядного устройства в розетку. Когда зарядное устройство включится, выберете необходимый режим его работы в соответствии с инструкцией к нему.

Для того чтобы произвести отключение зарядного устройства, производить вышеописанные операции следует в обратном порядке. Сначала переведите зарядное устройство в режим ожидания, затем отсоедините его от сети электропитания, и уже только после этого снимите «-» (чёрную клемму) и затем «+» (красную).

Теперь, когда вы знаете: каким образом следует подключать зарядное устройство, загляните в наш Интернет-магазин, где представлены зарядные устройства отличного качества и по доступным ценам и выберите тот, который подходит именно Вам! Удачи! Мы ждем Вас!

RedPower07 › Blog › Как заряжать автомобильный аккумулятор

Всем привет !)
Решил написать статью : Как заряжать автомобильный аккумулятор много статей в интернете и каждые хороши по свойму . Вот одна из статей которая мне пригодилась и по ней я заряжал свой аккумулятор фирмы Energy Box 6CT 60Ah (фото ниже) ему пошел 2 год ) Что сказать АКБ не плохое производство Украина гарантию дали 1 год . Первую зиму отходил довольно хорошо . а вот вторая зима че то по выделывался сел но не полностью забрал домой и поставил на зарядку + долил дистиллированной воды до отметки MAX .

— Исходя из опыта и часто возникающих тем связанных с вопросом – «Как заряжать автомобильный аккумулятор?» можно с уверенностью сказать, что каждый автовладелец рано или поздно сталкивается с данной проблемой.
Как правильно зарядить аккумулятор автомобиля
— Итак, если у вас есть зарядное устройство (ЗУ) и вам нужно зарядить «севший» аккум-р, нужно сделать следующее:
1). В целях безопасности извлекаем батарею из автомобиля (выполняем по инструкции к своему авто) и устанавливаем на ровное место, например на стол, где будет производиться дальнейшая ее зарядка. Все это нужно делать в хорошо проветриваемом помещении и вдали от огня, так как при зарядке выделяется большое количество вредных и легковоспламеняющихся газов.
2). Если аккум-р обслуживаемый, необходимо проверить плотность электролита в банках, как описано в этой статье, а так же убедиться, что его уровень соответствует норме.
3). Посмотрите на клеммы АКБ, если они окислены или загрязнены, то необходимо их зачистить напильником или шкуркой для улучшения контакта и затем слегка смазать графитовой смазкой или литолом.
4). Отверните все пробки с банок АКБ и положите их на отверстия, нужно это для того чтобы в конце процесса зарядки выделяемые газы (кислород и водород) не скапливались внутри а выходили наружу. Просто иногда отверстия в пробках оказываются засоренными и не пропускают их, что может привести к поломке АКБ.
5). После того как первые шаги сделаны можно приступать к самому процессу зарядки. Согласно инструкции к ЗУ, выполняем его подключение к соответствующим клеммам АКБ: «плюсовой» провод к «плюсу» батареи, обычно он красного цвета, а «минусовой» провод к «минусовой» клемме аккумулятора, обычно он черного цвета.
Если по инструкции к зарядному устройству оно должно быть отключено от сети в момент подключения к батарее, то теперь самое время его включить в сеть, и опять же следуя инструкции настроить необходимый режим зарядки если у вас автоматическая зарядка то просто подключите и ожидайте когда потухнут лампочки но если они не тухнут а такое часто бывает берем мультиметр отключаем зарядку даем постоять 10-15 мин АКБ и меряем заряд.

— Вот собственно и пошел процесс. Время зарядки аккумулятора в среднем составляет 10-12 часов, это зависит от его состояния, емкости и степени разряженности.

Напряжение на клеммах АКБ
12,6-12,9 = 100%
12,3-12,6 = 75%
12,1-12,3 = 50%
11,8-12,1 = 25%
11,5-11,8 = 0 %

Напряжение аккумулятора автомобиля в полностью заряженном состоянии должно составлять 12,7В.

Последним штрихом в обслуживании АКБ является проверка состояния крепления его к кузову автомобиля и проверка надежности контактов на клеммах батареи. Если контакты окислены следует снять с них провода и поочередно зачистить либо напильником, либо шкуркой, а затем смазать, например литолом или графитовой смазкой.

Какого цвета плюсовой провод на зарядном устройстве

Как зарядить аккумулятор автомобиля: практические советы

Как зарядить аккумулятор – это прежде всего значит, чем зарядить аккумулятор. Но есть у этого вопроса и другие, не менее важные тонкости.

Как зарядить аккумулятор, мы думаем каждый раз, когда стартер вяло и неохотно проворачивает наш двигатель. Оговоримся сразу: подзарядка не всегда поможет, но начинать стоит все-таки с нее. Если вы считаете себя не “чайником”, а вдумчивым и грамотным автовладельцем, вы должны иметь также, чем зарядить аккумулятор и хоть какой-нибудь вольтметр со шкалой (пределом измерения) 20 – 30 вольт.

На заглушенном не менее часа назад автомобиле исправный и заряженный аккумулятор должен показывать напряжение не менее 12,5-12,8 вольт

Подробнее о зарядных устройствах мы поговорим отдельно, а сегодня рассмотрим алгоритм подзарядки как таковой. Советуем вам дочитать материал до конца, поскольку в последнем абзаце мы также приведем несколько правил безопасности при зарядке аккумулятора.

1. Отключать клеммы от автомобиля в принципе необязательно, главное – выключить все потребители энергии на борту. Хотя у новых автомобилей последних моделей этот вопрос стоит согласовать с инженерами дилерского центра.
2. Померяйте напряжение на посаженном аккумуляторе. Это желательно сделать, чтобы понять, насколько он “убит”. Если напряжение ниже 12,0 вольт, можно полагать, что аккумулятор скоро придется менять. Но сначала все же – подзарядка.
3. Подключаем АКБ к “зарядке”. Плюс к плюсу (красный провод или зажим), минус к минусу (синий цвет).
4. Выставляем ток зарядки (если есть регулятор на зарядном устройстве). Номинальное значение – 10% от емкости аккумулятора в ампер*часах. Например, если на батарее указано 60 А*ч, заряжать ее нужно током 6 ампер, если емкость 42 А*ч – выставляйте ток 4,2 – 4,0 А, и так далее. Старую батарею с низким напряжением лучше заряжать малым током, порядка 1,0 – 1,5 ампера (это в некоторой мере “лечит” ее, десульфатируя пластины). В принципе, ток зарядки может и превышать указанные 10 % – если вам очень нужно ускорить процесс, но более 10 ампер допускать нельзя.
5. Чтобы зарядить батарею на все 100 %, нужно восполнить запас ампер-часов до значения, означающего емкость на корпусе – 42 А*ч, 55 А*ч, 60 А*ч и т.п. Если считать, что ваша АКБ емкостью 60 А*ч была посажена “в ноль”, вы должны заряжать ее током 6 ампер в течение 10 часов (или наоборот). То есть нужно умножить зарядный ток на время зарядки – получится цифра запаса энергии в ампер-часах, который вы вернули в батарею.

Зарядное устройство нужно подключать к сети 220 В после того, как клеммы его кабелей уже зафиксированы на клеммах аккумулятора

Если по вашей оценке, аккумулятор разряжен лишь частично, дайте ему половину (или, скажем, треть) его заявленной емкости. На самом деле, есть верные признаки того, что аккумулятор уже зарядился, но они достаточно сложны для любительского уровня, и о них лучше говорить в отдельном материале.

Правила безопасности

Разобравшись теоретически, как зарядить аккумулятор, не забудьте о правилах безопасности:

• не разжигайте около АКБ открытый огонь – может “хлопнуть” водород, который выделяется из нее при зарядке;
• опасайтесь замыкания проводов зарядного устройства (плюс с минусом) или клемм АКБ (например, случайно упавшим на нее инструментом);
• избегайте значительного перезаряда батареи, из-за него АКБ перегревается и выкипает;
• ставьте заряжающуюся АКБ на поверхность, которая не боится кислоты, поскольку теоретически из вентиляционных отверстий могут выбрасываться пары с мельчайшими каплями кислоты;
• не оставляйте аккумулятор с подключенным зарядным устройством без присмотра.

Для подзарядки аккумулятор не обязательно снимать с автомобиля. Во многих случаях совершенно безопасно даже не отключать его клеммы.

Рекомендация Авто24

Если при привычном стиле езды через несколько дней после подзарядки аккумулятор снова демонстрирует признаки посаженного, нужно провести более глубокую диагностику аккумулятора и системы электрооборудования автомобиля. У вас два варианта: или аккумулятор отслужил свое, или автомобиль не заряжает его. Ремонт электрооборудования обычно обходится дешевле покупки АКБ – но не всегда!

Какого цвета плюс на аккумуляторе

Всем привет !)
Решил написать статью : Как заряжать автомобильный аккумулятор много статей в интернете и каждые хороши по свойму . Вот одна из статей которая мне пригодилась и по ней я заряжал свой аккумулятор фирмы Energy Box 6CT 60Ah (фото ниже) ему пошел 2 год ) Что сказать АКБ не плохое производство Украина гарантию дали 1 год . Первую зиму отходил довольно хорошо . а вот вторая зима че то по выделывался сел но не полностью забрал домой и поставил на зарядку + долил дистиллированной воды до отметки MAX .

— Исходя из опыта и часто возникающих тем связанных с вопросом – «Как заряжать автомобильный аккумулятор?» можно с уверенностью сказать, что каждый автовладелец рано или поздно сталкивается с данной проблемой.

Как правильно зарядить аккумулятор автомобиля
— Итак, если у вас есть зарядное устройство (ЗУ) и вам нужно зарядить «севший» аккум-р, нужно сделать следующее:
1). В целях безопасности извлекаем батарею из автомобиля (выполняем по инструкции к своему авто) и устанавливаем на ровное место, например на стол, где будет производиться дальнейшая ее зарядка. Все это нужно делать в хорошо проветриваемом помещении и вдали от огня, так как при зарядке выделяется большое количество вредных и легковоспламеняющихся газов.
2). Если аккум-р обслуживаемый, необходимо проверить плотность электролита в банках, как описано в этой статье, а так же убедиться, что его уровень соответствует норме.
3). Посмотрите на клеммы АКБ, если они окислены или загрязнены, то необходимо их зачистить напильником или шкуркой для улучшения контакта и затем слегка смазать графитовой смазкой или литолом.
4). Отверните все пробки с банок АКБ и положите их на отверстия, нужно это для того чтобы в конце процесса зарядки выделяемые газы (кислород и водород) не скапливались внутри а выходили наружу. Просто иногда отверстия в пробках оказываются засоренными и не пропускают их, что может привести к поломке АКБ.
5). После того как первые шаги сделаны можно приступать к самому процессу зарядки. Согласно инструкции к ЗУ, выполняем его подключение к соответствующим клеммам АКБ: «плюсовой» провод к «плюсу» батареи, обычно он красного цвета, а «минусовой» провод к «минусовой» клемме аккумулятора, обычно он черного цвета.
Если по инструкции к зарядному устройству оно должно быть отключено от сети в момент подключения к батарее, то теперь самое время его включить в сеть, и опять же следуя инструкции настроить необходимый режим зарядки если у вас автоматическая зарядка то просто подключите и ожидайте когда потухнут лампочки но если они не тухнут а такое часто бывает берем мультиметр отключаем зарядку даем постоять 10-15 мин АКБ и меряем заряд.

— Вот собственно и пошел процесс. Время зарядки аккумулятора в среднем составляет 10-12 часов, это зависит от его состояния, емкости и степени разряженности.

Напряжение на клеммах АКБ
12,6-12,9 = 100%
12,3-12,6 = 75%
12,1-12,3 = 50%
11,8-12,1 = 25%
11,5-11,8 = 0 %

Напряжение аккумулятора автомобиля в полностью заряженном состоянии должно составлять 12,7В.

Последним штрихом в обслуживании АКБ является проверка состояния крепления его к кузову автомобиля и проверка надежности контактов на клеммах батареи. Если контакты окислены следует снять с них провода и поочередно зачистить либо напильником, либо шкуркой, а затем смазать, например литолом или графитовой смазкой.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

• материалы проводника (оболочки);
• количество жил;
• площадь поперечного сечения;
• дополнительные параметры.

Пример расшифровки (АВБбв-нг):

• А – жила изготовлена из алюминия (медь не маркируется);
• В – изоляционные оболочки сделаны из ПВХ;
• Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
• нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов. Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио- , видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех, — и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Видео

Об автомобилях и не только

вторник, 15 марта 2011 г.

Зарядка автомобильного аккумулятора — это просто!

В первом случае АКБ уже ничем не помочь и пора его менять на новый. В остальном поможет автомобильное зарядное устройство которое можно приобрести в любом авто магазине. Обычно оно выглядит как то так :

Подготовка к зарядке

1. Соединить зарядный зажим красного цвета с положительной клеммой батареи (+).
2. Соединить зарядный зажим черного цвета с отрицательной клеммой батареи (-).

Примечание: Если у вас так называемая обслуживаемая батарея, то перед зарядкой необходимо проверить, что уровень электролита закрывает пластины аккумулятора. Если они открыты нужно добавить дистиллированную (только не испод крана) воду пока они не будут закрыты на 5-10 мм.

Как зарядить телефон с помощью проводков без разъема у зарядки?

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где – на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов “проходимся” острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только “родную” с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода – плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения – это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж – допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку – лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или “приспособленное” то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где “+” а где “-” прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения “плюс/минус” к “права/лева” Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так – на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) –

Какого цвета плюс на аккумуляторе

Всем привет !)
Решил написать статью : Как заряжать автомобильный аккумулятор много статей в интернете и каждые хороши по свойму . Вот одна из статей которая мне пригодилась и по ней я заряжал свой аккумулятор фирмы Energy Box 6CT 60Ah (фото ниже) ему пошел 2 год ) Что сказать АКБ не плохое производство Украина гарантию дали 1 год . Первую зиму отходил довольно хорошо . а вот вторая зима че то по выделывался сел но не полностью забрал домой и поставил на зарядку + долил дистиллированной воды до отметки MAX .

— Исходя из опыта и часто возникающих тем связанных с вопросом – «Как заряжать автомобильный аккумулятор?» можно с уверенностью сказать, что каждый автовладелец рано или поздно сталкивается с данной проблемой.

Как правильно зарядить аккумулятор автомобиля
— Итак, если у вас есть зарядное устройство (ЗУ) и вам нужно зарядить «севший» аккум-р, нужно сделать следующее:
1). В целях безопасности извлекаем батарею из автомобиля (выполняем по инструкции к своему авто) и устанавливаем на ровное место, например на стол, где будет производиться дальнейшая ее зарядка. Все это нужно делать в хорошо проветриваемом помещении и вдали от огня, так как при зарядке выделяется большое количество вредных и легковоспламеняющихся газов.
2). Если аккум-р обслуживаемый, необходимо проверить плотность электролита в банках, как описано в этой статье, а так же убедиться, что его уровень соответствует норме.
3). Посмотрите на клеммы АКБ, если они окислены или загрязнены, то необходимо их зачистить напильником или шкуркой для улучшения контакта и затем слегка смазать графитовой смазкой или литолом.
4). Отверните все пробки с банок АКБ и положите их на отверстия, нужно это для того чтобы в конце процесса зарядки выделяемые газы (кислород и водород) не скапливались внутри а выходили наружу. Просто иногда отверстия в пробках оказываются засоренными и не пропускают их, что может привести к поломке АКБ.
5). После того как первые шаги сделаны можно приступать к самому процессу зарядки. Согласно инструкции к ЗУ, выполняем его подключение к соответствующим клеммам АКБ: «плюсовой» провод к «плюсу» батареи, обычно он красного цвета, а «минусовой» провод к «минусовой» клемме аккумулятора, обычно он черного цвета.
Если по инструкции к зарядному устройству оно должно быть отключено от сети в момент подключения к батарее, то теперь самое время его включить в сеть, и опять же следуя инструкции настроить необходимый режим зарядки если у вас автоматическая зарядка то просто подключите и ожидайте когда потухнут лампочки но если они не тухнут а такое часто бывает берем мультиметр отключаем зарядку даем постоять 10-15 мин АКБ и меряем заряд.

— Вот собственно и пошел процесс. Время зарядки аккумулятора в среднем составляет 10-12 часов, это зависит от его состояния, емкости и степени разряженности.

Напряжение на клеммах АКБ
12,6-12,9 = 100%
12,3-12,6 = 75%
12,1-12,3 = 50%
11,8-12,1 = 25%
11,5-11,8 = 0 %

Напряжение аккумулятора автомобиля в полностью заряженном состоянии должно составлять 12,7В.

Последним штрихом в обслуживании АКБ является проверка состояния крепления его к кузову автомобиля и проверка надежности контактов на клеммах батареи. Если контакты окислены следует снять с них провода и поочередно зачистить либо напильником, либо шкуркой, а затем смазать, например литолом или графитовой смазкой.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

• материалы проводника (оболочки);
• количество жил;
• площадь поперечного сечения;
• дополнительные параметры.

Пример расшифровки (АВБбв-нг):

• А – жила изготовлена из алюминия (медь не маркируется);
• В – изоляционные оболочки сделаны из ПВХ;
• Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
• нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Маркировка проводов при переменном трехфазном токе

Особое цветовое обозначение оболочки помогает определять назначение отдельных линий даже без изучения сопроводительной конструкторской документации:

• серый, фиолетовый, оранжевый или красный провод – фаза;
• желтые и зеленые полоски – заземление;
• синий либо сочетание белых и синих полос – нейтраль.

Такие обозначения упрощают монтажные операции при прокладке линий питания, в процессе сборки электрощитов. Особенно важно исключить ошибки, когда применяется скрытая установка коммуникаций внутри строительных конструкций. В этом случае исправление неверных действий будет сопровождаться повышенными затратами.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио- , видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

• голубой – рабочий нулевой;
• поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
• основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех, — и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.

Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.

При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.

Видео

Об автомобилях и не только

вторник, 15 марта 2011 г.

Зарядка автомобильного аккумулятора — это просто!

В первом случае АКБ уже ничем не помочь и пора его менять на новый. В остальном поможет автомобильное зарядное устройство которое можно приобрести в любом авто магазине. Обычно оно выглядит как то так :

Подготовка к зарядке

1. Соединить зарядный зажим красного цвета с положительной клеммой батареи (+).
2. Соединить зарядный зажим черного цвета с отрицательной клеммой батареи (-).

Примечание: Если у вас так называемая обслуживаемая батарея, то перед зарядкой необходимо проверить, что уровень электролита закрывает пластины аккумулятора. Если они открыты нужно добавить дистиллированную (только не испод крана) воду пока они не будут закрыты на 5-10 мм.

Сайт о даче

какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый …где плюс где минус?

Черный всегда минус или масса, другой плюс.

Минус в 99% чёрного цвета, плюс или красный, или ещё какой нить. . а прозвонить провод не вариант? И ещё: на штекере снаружи -, внутри +.(так, на всякий случай)

Попробуй прозвонить прибором. Их, ЗУ, штампуют в подвалах, поэтому определённого порядка подключения нет.

В европе минус чёрный в америке белый, местами перепутаешь будет много искр, значит наоборот…. если автозарядник конечно, а не телефонный

Много видел китайской техники, вопреки здравой логики красный- минус, синий-плюс. А если вы о чёрно-белом варианте проводов, то без тестера никак не обойтись. Или велик риск убить устройство.

белый плюс черный минус вроде так

можно определить с помощью сырого картофеля (школьные опыты по физике)

опусти проводки, в подсолёную воду. Где пойдут пузырьки газа — там «минус».

Тёмно синий МИНУС белый ПЛЮС!

белый провод плюс и аналогично черный минус

Внесу ложку дёгтя в эту тему: сгорел у меня блок питания на весы «МИДЛ», сделанные в России. Заказал на Алиэкспресс подобный, но с другим разъёмом. Так вот при подключении его к весам оказалось, что у весов «плюс» чёрный, а «минус» — чёрный с белой полосой.

100% только тестером

Плюс белый или коричневый, минус чёрный или синий

Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Минус аккумулятора – черный;
• Плюс аккумулятора – желтый;

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

а провод с белой полоской плюс или минус?

Полосатый-всегда минус, это в международном стандарте, но, ведь есть сборки от какого-нибудь хунь пизд хера, поэтому лучший вариант-мультиметр!

еще бы знать где этот провод находится

еще бы сказал где ?

на зарядке моторолле 2 чёрных провода один с белой полоской другой без, какой из них + а какой -?

белой полоской + чёрный — .точно

Зачем при подключении автомагнитолл нужен синий провод? и что за провод для иллюминации?

Синий (синий с белой полосой) — коммутационный провод . На нём появляется +12В после включения магнитолы. Этот канал маломощный и может подключаться к нагрузке не более 200 мА. в противном случае устр-ва подключают через реле. Используется для автоматического включения усилителей, активных антенн, чейнджеров, тюнеров и т. п. перефирии. Оранжевый — канал подключаемый к габаритам автомобиля. Служит он для автоматического снижения яркости дисплея и клавиш в ночное время.

На синем проводе при вкл. магнитолы появляется +12 вольт для питания антенны которая крепится в салоне авто на лобовом стекле.

Синий провод, это для питания антенны.

а те что инструкцию не дали. ? на крышке есть разводка. . а иллюминацию не подсоединиш к+ табло не включится. . синий активная антенна (должен быть.

Полярность проводов зарядного устройства по цвету

Зарядное устройство для телефона без розетки

Простое автоматическое зарядное устройство своими руками

Как сделать корпус для зарядного устройства самому

Лучшие зарядные устройства для аккумуляторов автомобилей
