Замена двигателя Тойота Ипсум

Замена двигателя Тойота Ипсум является одной из самых сложных работ, производимых автосервисами. Целесообразность работы, определяется обычно после вскрытия, мотористом, и выводов о том, чторемонт двигателя выйдет дороже чем замена.

Для того, что бы при постановке на учет не возникло проблем, замену необходимо делать работы только на сертифицированной СТО, у которой есть сертификат, дающий право на проведение таких работ. Кроме того, такие автосервисы имеют весь необходимый специнструмент и программное обеспечение для отладки работы нового агрегата.

Стоимость зависит от того, такой же точно двигатель будет установлен или другой (потребуются доработки). Также, необходимо сразу понимать, навесное оборудование (ремни, ролики, стартер и т.п.) будут уже на новом двигателе, или будут переставляться со старого двигателя.

Стоимость замены двигателя:

Модификация	Цена
ДВС без навесного	от 8000 руб.
ДВС в сборе с навесным	от 10000 руб.

Где можно заменить в Санкт-Петербурге:

Если вы приобретаете б/у агрегат, обязательно уточните у продавца условия гарантии. Например, что будет в том случае, если после замены, он не заработает или будет работать с перебоями — оплачивает ли в этом случае продавец стоимость замены, или вы будете оплачивать за свой счет.

Следует также уточнить, можно ли поменять прокладки головки блока цилиндров или вскрывать ГБЦ до установки. Снимут ли за это с гарантии или нет.

Если вы решили поставить на Тойота Ипсум двигатель другой модификации, уточните сначала у моториста, реально или это или нет. Также, при покупке, уточните тип коробки автомобиля, с которого его сняли. Если например ставить один и тот же двигатель с машины с АКПП на КПП, то будут изменения в навесном оборудовании.

Диагностика при замене у нас — бесплатно!

Если машина не на ходу, мы можем выслать эвакуатор.

Toyota Ipsum 3S-GTE 4WD 260 hp › Logbook › 3S-GTE inside

После того как понял, что мощей в движке маловато, решил внедрить турбированный движок от калдины в 215 кузове.

Куплен Двигатель и АКПП от Калдины, мозги, коса, привода.

Двигатель разобран и проверен, голова промыта, притерты клапана, заменены все сальники, прокладки, помпа, подшипники и все что можно поменять из расходников. Движок получился как новый.

Перебрана рейка, тормоза (пока стоковые), сальники в заднем редукторе заменены, подвесной подшипник кардана. Насос гура перебрали и поставили на новый движок, потому что по подводке много заморочек получалось.

Вообще заменил почти все расходники, какие только можно было поменять при случае разбора авто.

Привода от калдины отлично вошли в ступицы Ипсума, Кардан состыковался с АКПП тоже как родной. Остается решить вопрос с выхлопом. Участок трубы после первого катализатора надо состыковатьс пламягасителем. Придется где-то переваривать.

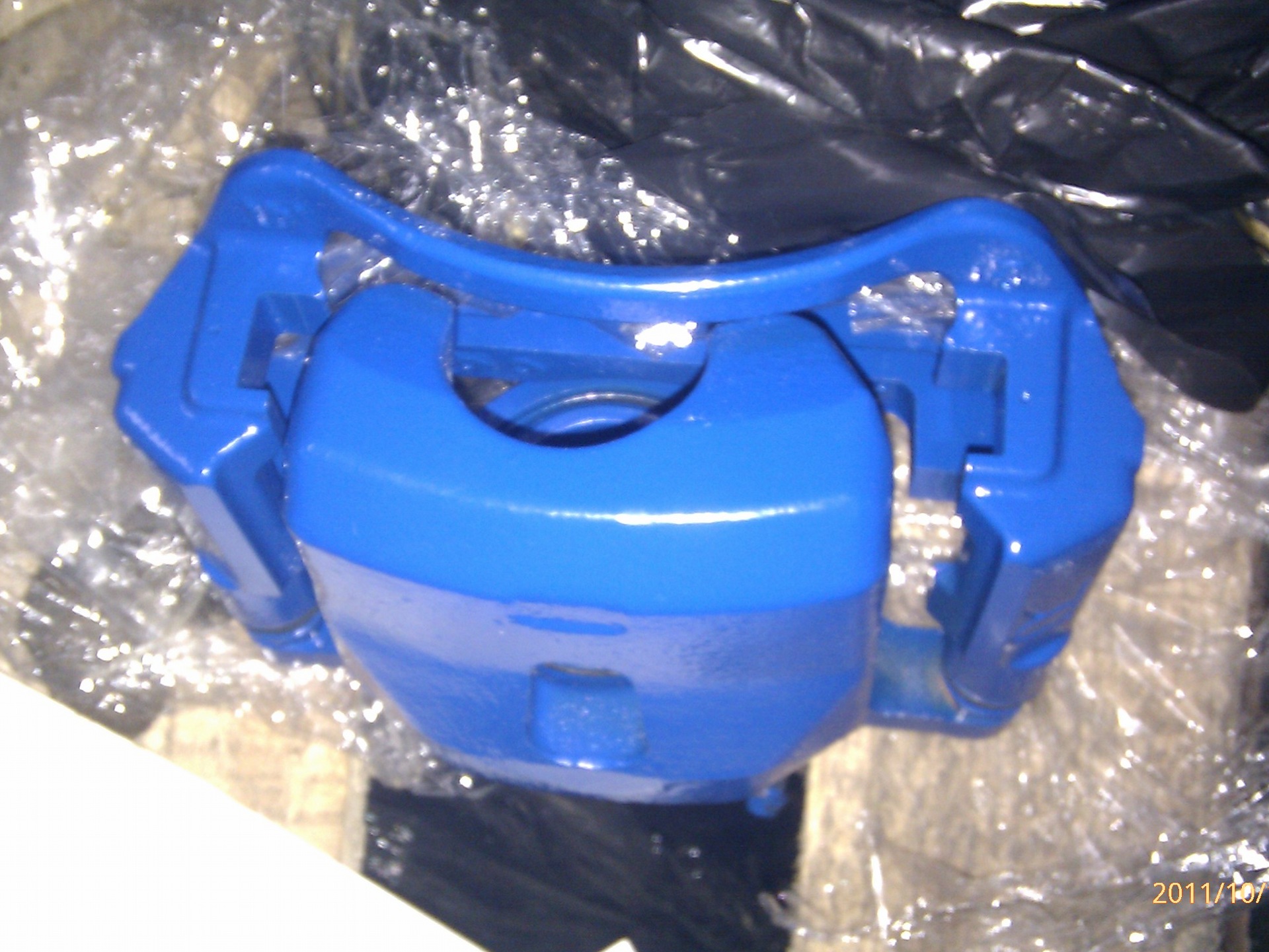

Тормоза покрашены порошковой краской в синий цвет.

Бампер передний «прокачен». Удалена выштамповка под номер. Сам номер прикручу сбоку над противотуманкой, установлена сетка.

Куплен радиатор АКПП от мазды 3. Будем охлаждать АКПП. Потом планирую охлаждать и масло в движке. Скорее всего буду колхозить радиатор от Лексуса RX300 от АКПП в нишу перед правым колесом.

Сейчас все по железу собрано, осталось с проводкой разобраться. Жду блок предохранителей и еще провода оставшиеся из Владивостока, пришлось дозаказывать.

Заезжал в сервис проведать Ипса. Примерил бампер и обсудили детали установки радиатора АКПП.

завтра должны приехать остатки проводки и будет финальный рывок!

Железо собрано. Осталась только проводка, но к сожалению, электрик сильно заболел и все опять растягивается на неопределенный срок.

Проводка приехала, но не то что нужно. Пришлось опять искать. Нашел полностью всю проводку от турбовой калдины из Уссурийска и заказал прямо перед Новым годом. Получил 12 января. Привез в сервис и опять засада! Электрик две недели не подходил к машине и как-то вообще неадекватно вел себя по отношению к работе. Начал разбираться и опять выяснилось, что проводка не та. Разъемы подходят, а кроссировка и расцветка проводов не подходит. Решено было отрезать все клемы и перепаивать все провода. Неделю он проковырялся и завел ее, но она сразу глохла. Я сам этого не видел. Сказали в сервисе, что нужно переделать выпуск, т.к. очень громко при запуске, да и датчики какие-то надо проверять с глушителем. Его не приделали потому, что выпуск не подходит. Нужно было искать того, кто это сделает.После обзвона знакомых слесарей нашел мастера. Пришлось тащить тачку на буксире в мороз -25. С трудом нашли место под крюк. потому что стоит железная защита двигателя. Посадил своего друга в промерзшую машину, а сам потянул ее на своей. Ох уж он натерпелся… Руль не крутится, тормоза дубовые, холодно ППЦ, стекла затянуло инием.
Выхлоп сделали без проблем. На следующий день забрал машину, но в сервис уже поставили другую и места нет. Пришлось тащить к себе в гараж. Пока ждал своей очереди электрика выгнали с работы за распиз%яйство. Хозяин предложил мне самому напрямую договориться с этим электриком и предложить продолжить работу у меня в гараже, т.к. его к себе он больше не пустит, а нового он еще не нашел. Доверие к этому эРектрику у меня окончательно пропало.
Пришлось самому искать, того кто все сделает. Новый электрик найден, точнее он всегда был, но попасть к нему нереально. Записался на прием и теперь жду своей даты в календаре. На него возлагаю большие надежды. Если там не получится, то придется самому разбираться с проводкой, только времени свободного мало.

Сегодня оттащил Ипсума к электрику. Машина уже стоит в боксе и мастер приступил к изучению схем.

Проблемы и надежность двигателя Toyota 2.0 (3S-FE)

Двигатели Toyota S-серии – это простые рядные «четверки» рабочим объемом от 1,8 до 2,2 литра, которые выпускались с 1980 до 2007 года. 27 лет! Производство большинства версий было свёрнуто к 2002 году, а после этого в производстве находилось только единичные турбированные и высокофорсированные 2-литровые модификации.

Двигатель 3S-FE, который мы будем разбирать, появился в 1986 году на Toyota Camry и дожил до первого поколения Avensis. У этого двигателя чугунный блок цилиндров, алюминиевая ГБЦ, в которой 16 клапанов без гидрокомпенсаторов в их приводе. В приводе ГРМ используется зубчатый ремень, который приводит только впускной распредвал, а выпускной приводится шестеренчатой передачей.

На нашем YouTube-канале вы можете посмотреть разборку 2-литрового двигателя 3S-FE, снятого с Toyota RAV4 2000 года выпуска.

Надежность двигателя Toyota 3S-FE

Двигатель 3S очень прост и надежен, но в эксплуатации шумноват и имеет небольшой масляный аппетит. Реально слабых мест у него нет. При нормальном обслуживании и своевременной заменой масла он легко пройдет более 500 000 км.

Однако ресурс двигателей 3S-FE, которые поступили в производство в августе 1996 года, хуже. Эти двигатели получили облегченные поршни и шатуны, а коленвал остался прежним, образца 1988 года. Подробнее об этом мы расскажем дальше.

Большой расход топлива

Большой расход топлива на двигателе 3S-FE чаще всего может быть связан с неисправностью лямбда-зонда. Реже – с неисправностью датчика впускаемого воздуха, он расположен в корпусе воздушного фильтра. Или же виновником может быть MAP-сенсор, т.е. датчик абсолютного давления.

Дроссельная заслонка и клапан холостого хода

Дроссельная заслонка двигателя 3S-FE имеет тросовый привод и, на поздних версиях, датчик положения заслонки. Для работы двигателя на холостом ходу используется электронный регулятор холостого хода. Напомним, что благодаря ему при полностью закрытой механической заслонке воздух, необходимый двигателю для работы на холостом ходу, идет в обход заслонки через канал регулятора холостого хода.

Проблемы с холостым ходом на двигателе 3S-FE обычно устраняются очисткой регулятора.

Дроссельная заслонка на этом моторе загрязняется парами масла и сажей. Пары масла во впуске появляются из-за не совсем эффективного их отсеивания системой вентиляции картера. А источником сажи является система EGR. После очистки дроссельной заслонки отклики двигателя становятся заметно живее.

Выбрать и купить дроссельную заслонку для двигателя Toyota, вы можете в нашем каталоге контрактных запчастей.

Сдвоенные катушки зажигания

C августа 1996 года на двигателе 3S-FE была модернизирована система зажигания. Вместо трамблера были установлены две сдвоенные катушки зажигания, то есть, каждая катушка обслуживает две свечи. Таким образом, каждая свеча дает искру дважды в течение 4-х рабочих тактов. Следовательно, нагрузка на свечи и высоковольтные провода выше.

На практике, так оно и оказалось: по сравнению с системой с трамблёром катушечное зажигание на моторе 3S-FE потребовало вдвое больше внимания. Т.е., если прежде высоковольтные провода служили более 10 лет, то в паре с этим катушками их ресурс сократился до 5-6 лет. Да и сами катушки оказались не такими уж долговечными на фоне механического распределителя зажигания.

Система EGR

Система EGR используется на двигателе 3S-FE с самого начала. Система работает в трех режимах, ориентируясь на температуру и нагрузку на двигатель. Рециркуляция отработавших газов отсутствует до достижения рабочей температуры, а также при полностью открытом дросселе (максимальной нагрузке). При малых нагрузках (т.е. неторопливой езде) рециркуляция газов малая. Максимальная подача отработавших газов во впуск происходит при средней нагрузке и постоянной скорости (например, при движении по шоссе).

Для гибкого управления рециркуляцией используется электровакуумный клапан. Он управляет клапаном EGR не напрямую, а через вакуумный модулятор – это по сути корпус в мембраной. Разрежение открывает клапан EGR, а давление закрывает. Т.е. по умолчанию клапан EGR закрыт.

Чаще всего в этой системе на двигателе 3S-FE выходит из строя электровакуумный клапан. Из-за этого двигатель начинает жестко работать, т.е. детонировать при средних нагрузках в диапазоне от 1500 до 2500 об/мин. Т.е. отработавшие газы не подаются во впуск, из-за чего температура сгорания топливо-воздушной смеси сильно повышается.

Электровакуумный клапан (он расположен снизу на впускном коллекторе) можно проверить на электрическое сопротивление: значения должны быть от 33 до 39 Ом.

Для проверки нужно «продуть» модулятор. На неработающем двигателе и до 2500 об/мин он продувается «насквозь», т.е. воздух будет выходить через входы P и R. При скорости двигателя более 2500 об/мин воздух не должен проходить через модулятор.

Клапан EGR проверяется на работающем двигателе. Для этого надо отсоединить трубку на клапане, вместо нее подсоединить ручной вакуумный насос и создать разряжение. Если по мере роста разряжения на входе Q двигатель начнет нестабильно работать и даже заглохнет, то все компоненты работают исправно.

В корпусе вакуумного модулятора также есть фильтр, через проходят и который «очищаются» крохотные порции отработавших газов, попадающие к нему по трубке в момент закрытия клапана EGR. Этот фильтр нужно чистить раз в пару лет, для чистки годится просто сжатый воздух.

Форсунки

Засорившиеся топливные форсунки являются причиной неуверенного запуска двигателя 3S-FE на холодную или горячую. Их замена решает проблемы с запуском.

Вентиляция картера

Система вентиляция картера двигателя 3S-FE не слишком усердно отсеивает пары масла от газов. Поэтому пары масла оседают во впускном коллекторе и на дроссельной заслонке. Для улавливания паров масла некоторые владельцы устанавливают внешний маслоотделитель, или даже 2 маслоотделителя.

Штатный маслоотделитель в виде лабиринта находится в клапанной крышке. Картерные газы из него отправляются во впуск по двум каналам – до и после дроссельной заслонки. При обильных отложениях в лабиринте отсеивание масла практически прекращается, поэтому у двигателя появляется масляный аппетит: т.е. он «употребляет» масляные пары, попадающие во впускной коллектор. Также не лишним будет проверить обратный клапан в трубке, подающей газы позади дроссельной заслонки. Возможно, он нуждается в чистке, а лучше – в замене.

Датчики температуры охлаждающей жидкости

На двигателе 3S-FE два датчика температуры охлаждающей жидкости. Один (двухконтактный) отправляет показания в ЭБУ, а второй (одноконтактный) – на указатель на приборной панели.

Масло в свечных колодцах

Бывают случаи попадания масла в свечные колодцы. При этом возникают пропуски зажигания, т.е. двигатель нестабильно работает, едва не глохнет на холостом ходу и сильно теряет в мощности. При выкручивании свечей обнаруживается, что они залиты маслом.

Масло попадает в колодцы через их нижнюю резьбу. Колодцы свечей на двигателе 3S, как и на многих бензиновых моторах, представляют собой трубки, вкрученные в ГБЦ над свечным каналом.

Для борьбы с попаданием масла необходимо выкрутить трубки и посадить их на новый резьбовой герметик.

Ремень ГРМ

Ремень ГРМ также приводит помпу и масляный насос. Менять ремень нужно каждые 80 000 – 100 000 км. При обрыве ремня ГРМ на двигателе 3S-FE поршни и клапана не встречаются.

Регулировка клапанов

Регулировка тепловых зазоров клапанов производится подбором шайб, устанавливаемых на тарельчатые толкатели. Каждая оригинальная шайба стоит около 9 долларов. Но сегодня на рынке хватает заменителей. Кроме того, сюда подходят шайбы от многих других двигателей, в т.ч. от лицензионных агрегатов Geely. Диаметр таких шайб очень распространенный – 28 мм.

К регулировке тепловых зазоров владельцы приходят при появлении характерного цоканья клапанов при работе двигателя.

Шатунно-поршневая группа

С конца 1996 года двигатели 3S-FE выпускались с облегченными поршнями и шатунами. Шатунно-поршневая группа сбросила порядка 740 грамм. А коленвал остался прежним, т.е. балансировку кривошипно-шатунного механизма они не пересматривали.

Шатуны образца 96-го тоньше, а поршни облегчены за счет придания им Т-образного профиля. Также можем обратить внимание на запрессованные, а не плавающие, поршневые пальцы и вдвое уменьшившееся количество отверстий для слива масла из канавок маслосъемных колец.

Также была уменьшена высота колец. Компрессионные кольца уменьшились с 1,5 до 1,2 мм, а маслосъемные с 4 до 3 мм. Хотя до современного «таблеточного» профиля поршням мотора 3S-FE образца 96 года еще очень далеко.

В целом не будем сильно критиковать конструкцию этих поршней. На практике они серьезных проблем не создают. Но их маслосъемные кольца более чувствительны к закоксовыванию. Бывает, приходит заливать в цилиндры раскоксовку, и это помогает.

Шатунные болты

Номера шатунных болтов двигателя 3S-FE не менялись с 1994 года. Но с 1996 года по 2001 год на эти двигатели попали недостаточно прочные шатунные болты. Они отрывались по шляпкам. Это происходило как при повторной затяжке, так и в процессе эксплуатации. Как правило после ремонта, связанного со снятием и установкой крышек шатунов на старые болты. Сейчас уже известно, что японцы меняли шатунные болты на прочные по отзывной кампании. В общем, при снятии и установке шатунных крышек на двигателе 3S-FE крайне рекомендуется полная замена шатунных болтов.
