Технологические процессы сборки авиационных двигателей

Понятие о технологии сборки авиационных двигателей

Технологический процесс сборки является заключительным и наиболее ответственным этапом производства двигателей летательных аппаратов.

Технологический процесс сборки – процесс соединения взаимно ориентированных составных частей изделия, осуществляемый в определенной последовательности различными способами (свинчиванием, сваркой, запрессовкой, склеиванием и т. д.).

Технологический процесс сборки – совокупность операций по соединению деталей в определенной последовательности с целью получения изделия отвечающим заданным технологическим требованиям.

Операция – это часть технологического процесса сборки, выполняемая над определенным объектом (узлом, изделием) на определенном рабочем месте одним или несколькими рабочими и характеризуется законченностью какого либо этапа работы. Операции делится на переходы.

Переходом называется часть операции, выполняемая над одним соединением без смены инструмента или оборудования.

При разработке технологического процесса сборки изделия необходимо расчленить на составные части таким образом, чтобы осуществлять сборку элементов независимо друг от друга. Под элементами понимают узлы, подузлы, детали.

Узлы, подузлы называются сборочными единицами (новый ГОСТ)

Узлом называется соединение двух или нескольких деталей вместе, которые идет на сборку двигателя непосредственно.

Подузлом называется соединение двух или нескольких деталей вместе, однако подузел входит составной частью более крупного узла.

Деталь – часть изделия выполняемая из одной заготовки.

Наиболее крупные узлы отличающиеся самостоятельностью функций называются группами.

Конструктивные – узлы характеризующиеся самостоятельностью функций, выполняемых в изделии.

Сборочные (технологические) – узлы характеризующие независимостью и самостоятельностью сборки.

Конструктивно-сборочные – одновременно конструктивные и сборочные

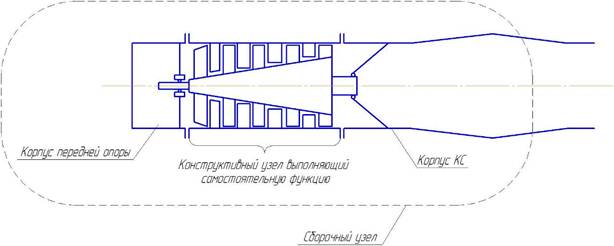

Компрессор с передней опорой является конструктивным узлом, т.е. имеет самостоятельную функцию. Чтобы этот узел стал сборочным, ему необходимо добавить узел передней опоры, который расположен в корпусе камеры сгорания. Для облегчения сборки желательно, чтобы конструктивный узел являлся и сборочным узлом.

Для того чтобы обеспечить составления технологического процесса сборки используют схему конструктивно сборочных элементов в которых детали, узлы и подузлы изображаются в порядке их введения в технологический процесс сборки. Она начинается с базовой детали.

Базовая деталь – на ее основе ведется сборка узла , подузла.

Базовый узел – на его основе собирается изделие.

Наличие схемы упрощает проектирование процесса сборки.
