Всем привет!
Сегодня хочу рассказать, как я первый раз на оппозите свечи поменял сам))))) Так сказать, теперь и у меня есть «сексуальный» опыт)))

Собрался я тут плановое ТО сделать Форе, пробег уже 140 тыс.км, маслице менялось 12 тыс.км назад, свечки и того больше — 40 тыс.км назад…

Первое ТО делал на 97 тыс.км, как купил Форю. Тогда заехал я на пару вечеров выходных к товарищу, который владел к тому моменту не первым субарем. Проводил он мне ликбез, делая ТО100. Менял ремни, ролики, свечки, фильтры. Делал он все сам, меня использовал как подмастерье, да напутственно говорил все внимательно запоминать, потому что следующие разы он такое мне делать не будет, мол уже большой, сам я должен)))
Следующий раз ТО делал в Субару-клуб ОМСК, в отпуске, как раз разменяв первые 15тыс. км за рулем Фори)) Да однажды масло поменял в Субару-центре-Тюмень, проездом, на 128 тыс.км.

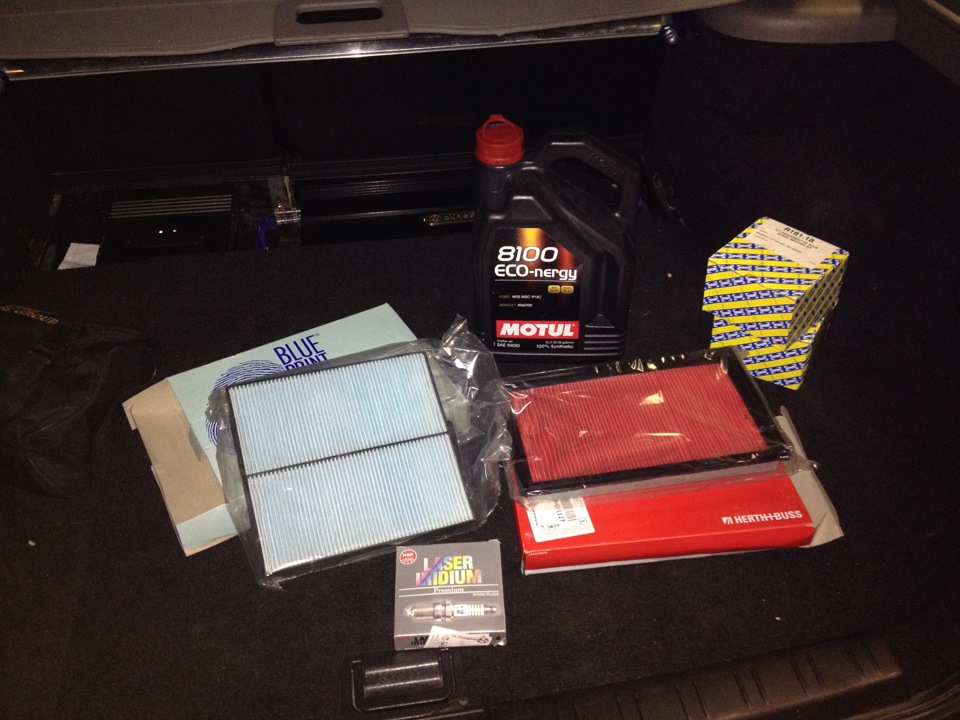

Меньше слов, больше дел. Закупился тут я маслицем, фильтрами да свечками. До кучи пару ступичных подшипников заказал, т.к. было подозрение на кончину правого переднего, да не понадобились, покрутили колеса при смене масла, ни люфта ни шёрканья)

Масло Motul 8100 EcoEnergy 5W30
Фильтр масляный BluePrint ADM52106
Фильтр салонный BluePrint ADS72503
Кольцо сливной пробки SUBARU 11126AA000
Фильтр воздушный JAKOPARTS J1321008
Свечи NGK 6481 (ILFR6B Iridium Spark Plug)

Меняю воздушный фильтр. Прошлый пробежал 25 тыс.км, а выглядел ужасно… В коробе фоздухана снизу грязь, во впуске дальше чистота. Хз откуда могло накидать.

На очереди салонный. Ничего сложного, 7 болтов, и бардачок в руках, дальше крышка на защелочках, меняем фильтр и собираем в обратной последовательности)

Теперь «клубничка»! Запасаемся инструментом, русским матом, терпением, и в бой.
Прелюдии наверное все знают: снятие аккумулятора, короба воздушного фильтра, да насоса ЕГР.
Крутил таким вот набором карданчиков, удлинителей.

Начать решил с стороны воздушного фильтра, как окажется в последствии, с легкой стороны:)
Откручиваем катушки (головка на 12), аккуратно крутя каждую в различных позах, вытаскиваем в щель между двигателем и лонжероном. Затем нежнейшими, но уверенными движениями вставляем свечной ключ в колодец. И наращиваем его длину) Пятнадцать минут, и свечка в руках) Сборка в обратной последовательности)

Две свечки кинули поменяли, можно перекурить и переходить к другой стороне.
А тут в принципе все тоже самое, за исключением того, что пространства в разы меньше. Тут-то и приходят на помощь Великий и Могучий русский язык, да чудеса пальцевой эквилибристики, по-другому не скажешь.
Чтобы те-же катушки вытащить, приходилось их с помощью той еще матери отстегивать от проводки и вытаскивать…

Спустя 2 часа, мой первый сексуальный опыт замены свечек был закончен) Довольный Ежик бодро заурчал, да повез меня уставшего из гаража домой…

Замена свечей зажигания на Субару Форестер Оставить комментарий

Всем привет! В данном материале Вы узнаете, как выполняется замена свечей зажигания на Субару Форестер. В нашем распоряжении оказался Subaru Forester (кузов E-SF5) с двигателем 2.0 л (EJ20), поэтому все работы будем выполнять именно на нем. Итак, поехали.

Не для кого не секрет, что свечи зажигания на оппозитных моторах меняются значительно сложнее, чем на обычных рядных. Все дело в том, что свечи зажигания расположены далеко в «недрах» моторного отсека и чтобы к ним добраться, нужно проделать много дополнительной работы. Нет, снимать мотор не нужно, как думают большинство людей, которые не имеют никакого отношения к Субару. Однако, повозиться придется. Вот обо всем этом в нашей статье мы и расскажем. Но сначала немного теории, ибо без нее никуда.

Что потребуется для замены свечей зажигания на Субару Форестер?

Первое, что потребуется, это новый комплект самих свечей. Их 4 штуки. Чтобы их подобрать, надо определиться сначала с маркой. Мы выбрали NGK. Сначала идем на сайт NGK.RU и в разделе Подбор продукции выбираем свечи для нашего автомобиля:

Как мы видим, стандартные свечи имеют индекс PFR6B (артикул 3500). Стоимость такой свечки составляет примерно 550-600 рублей.

Для замены также потребуется поворотный карданчик, свечной ключ и трещотка.

Для разборки нам будут крайне необходимы обычные инструменты, которые должны иметься у каждого автовладельца.

Интервал замены свечей зажигания на Субару Форестер

Свечи зажигания на Субару Форестер меняются крайне редко, а именно один раз через 105 тыс. км пробега или через 84 месяца (а это 7 лет. ), в зависимости от того, что наступит раньше. Я не буду говорить, что это много или мало, а лучше оставлю все как есть, так как свечки менять не очень просто и чтобы к ним подобраться, надо разобрать значительную часть моторного отсека. Но об этом в следующем абзаце.

Ход работы по замене свечей зажигания на Субару Форестер.

Обратите внимание на то, что свечи зажигания на Субару Форестер меняются только на холодном моторе. Запрещено менять свечи на прогретом двигателе, так как это может привести к разрушению резьбовых соединений, а также самой свечи зажигания при ее демонтаже.

1. Открываем капот и оцениваем фронт работ.

2. Первая пара свечей находится со стороны воздушного фильтра. Чтобы добраться до них, надо снять воздухозаборник и корпус воздушного фильтра вместе с патрубками. Тут сложного ничего нет, поэтому разбираем все постепенно и убираем в сторону.

3. Как мы видим, свечи зажигания находится вот тут:

Снимаем бронепровода и вооружаемся ключом с поворотным карданом.

4. Откручиваем сначала первую, а потом вторую свечу зажигания. На их место устанавливаем новые свечи зажигания и собираем все в обратном порядке.

5. Переходим на сторону, где установлен аккумулятор. Следующая пара свечей находится под ним. Для того, чтобы выкрутить эти две свечи зажигания, снимаем аккумулятор, а также бачок стеклоомывателя. И видим еще пару свечей зажигания.

6. Также, как и в первом случае, снимаем бронепровода и выкручиваем нашим хитрым ключом обе свечи зажигания. На их место заворачиваем новые свечи зажигания и собираем се в обратной последовательности.

Вот собственно и все, на этом замена свечей зажигания на Субару Форестер может считаться оконченной. При должном уровне подготовки и базовых навыках работы с инструментом всю работу можно проделать за 25-30 минут. А вот в сервисе за такую работу возьмут от 1500 рублей и выше. Согласитесь, что можно неплохо сэкономить?

Для тех, у кого остались вопросы, мы рекомендуем посмотреть видео, в котором все подробно показано.

Замена свечей зажигания на Субару Форестер видео

На этом все! Спасибо за внимание и до новых встреч на нашем сайте! А если Вы владелец Субару, то должны прочесть эти статьи:

Масло в АКПП Субару Легаси (4EAT и 5EAT) – какое заливать и сколько
Свечи Denso подделка – как отличить от оригинала?
Свечи NGK – Как отличить подделку?

Александр

Помогаю разобраться с автомобилями и не только. Пишу просто о сложном из автомобильного мира. Заглядывайте на наш сайт почаще!

Свечи Субару Форестер: артикул, замена своими руками

Для чего нужны свечи?

Свеча – небольшой элемент системы зажигания авто. Она устанавливается над цилиндром мотора. Один конец ввинчивается в сам двигатель, на другой надевается высоковольтный провод (или во многих модификациях двигателей отдельная катушка зажигания).

Хотя эти детали принимают непосредственное участие в движении поршневой группы, нельзя сказать, что это самый важный элемент в моторе. Двигатель невозможно будет завести и без других компонентов, таких как бензонасос, карбюратор, катушка зажигания и т.д. Скорее свеча зажигания – очередное звено механизма, содействующего стабильной работе силового агрегата.

Для чего нужны свечи в автомобиле

Они обеспечивают образование искры для воспламенения бензина в камере сгорания мотора. Немного истории.

Первые двс оснащались трубками накала с открытым огнем. В 1902 году Роберт Бош предложил Карлу Бенцу установить в его моторы свою разработку. Деталь имела практически ту же конструкцию и работала по такому же принципу, что и современные аналоги. На протяжении истории они претерпевали незначительные изменения, которые касались материалов для проводника и диэлектрика.

Устройство свечей зажигания

На первый взгляд кажется, что свеча зажигания (СЗ) имеет простую конструкцию, но на самом деле ее устройство намного сложнее. Данный элемент системы зажигания двигателя состоит из следующих элементов.

Контактный наконечник (1). Верхняя часть СЗ, на которую надевается высоковольтный провод, идущий от катушки зажигания или индивидуальная. Чаще всего этот элемент выполнен с утолщением на конце, для фиксации по принципу защелки. Бывают свечи с резьбой на наконечнике.

Изолятор с наружными ребрами (2, 4). Ребра на изоляторе образуют барьер для тока, предотвращая пробои от стержня на поверхность детали. Он изготовлен из керамики с оксидом алюминия. Этот узел должен выдерживать скачки температуры до 2 500 градусов (образуется в процессе сгорания бензина) и при этом сохранять диэлектрические свойства.

Корпус (5, 13). Это металлическая часть, на которой сделаны ребра для фиксации гаечным ключом. На нижней части корпуса нарезана резьба, с помощью которой свеча ввинчивается в свечной колодец мотора. Материал корпуса – высоколегированная сталь, поверхность которой покрыта хромом для препятствия процессу окисления.

Контактный стержень (3). Центральный элемент, по которому поступает электрический разряд. Он изготавливается из стали.

Резистор (6). Стеклогерметиком оснащены большинство современных СЗ. Он гасит радиопомехи, возникающие в процессе подачи электричества. Он также служит уплотнителем для контактного стержня и электрода.

Уплотнительная шайба (7). Эта деталь может быть в виде конуса или обычной шайбы. В первом случае это один элемент, во втором используется дополнительная прокладка.

Теплоотводящая шайба (8). Обеспечивает быстрое охлаждение СЗ, расширяя диапазон нагрева. От этого элемента зависит количество образующегося на электродах нагара и долговечность самой свечи.

Центральный электрод (9). Изначально эту деталь изготавливали из стали. Сегодня используется биметаллический материал с токопроводящим сердечником, покрытым теплоотводящим составом.

Тепловой конус изолятора (10). Служит для охлаждения центрального электрода. Высота этого конуса влияет на калильное число свечи (холодная или теплая).

Рабочая камера (11). Пространство между корпусом и конусом изолятора. Оно облегчает процесс поджога бензина. В «факельных» свечах эта камера расширена.

Боковой электрод (12). Между ним и сердечником происходит разряд. Этот процесс аналогичен дуговому разряду на массу. Существуют СЗ с несколькими боковыми электродами.

Как понять, что пора менять свечи зажигания

Несмотря на миниатюрный размер, свечи зажигания являются одной из наиболее проблемных мест в автомобиле. С одной стороны, масса факторов влияет на работоспособность свечи – экстремальные перепады температур, высокое давление в цилиндрах, химически-агрессивная среда. В свою очередь, состояние свечей влияет на функционирование других элементов (проводов, катушек зажигания, катализаторов), а также на расход топлива.

Скорость износа свечей зажигания зависит от технологии их производства и устойчивости к условиям эксплуатации материалов, из которых изготавливаются электроды. Расчетным путем был определен ресурс для свечей разных типов. В частности, для классических свечей он составляет порядка 45 тысяч км пробега, для иридиевых – от 60 до 120 тысяч км, для платиновых – не более 90 тысяч км. Безусловно, деталь может выйти из строя гораздо раньше из-за особенностей климата, манеры вождения, качества топлива, состояния мотора и т.д.

На проблемы со свечами могут указывать следующие признаки: трудности с запуском, неустойчивая работа и вибрация двигателя, потеря мощности, повышение расхода топлива и увеличение СО в выхлопе. Заметив хотя бы один из перечисленных симптомов, для начала проведите визуальный осмотр свечей и попробуйте по типу нагара определить характер неисправности.

&Свеча неисправна и требует замены, если:

1. На ней имеется отложение сажи. Причин может быть несколько, например, загрязнение воздушного фильтра, неполадки в системе впрыска и т.д.

2. Образовалась маслянистая пленка на свече, электроде, заземляющем элементе. Это может произойти из-за перелива масла, износа поршня, поршневых колец, цилиндров двигателя, проблем в турбине.

3. Глянцевый налет разных оттенков – коричневатый, красноватый, черный. Скорее всего, это следствие использования некачественного бензина с присадками.

4. На заземляющем элементе свечи и на электроде образовались обильные шлаковые смолистые отложения, возможно, из-за присадок в моторном масле.

5. Свеча расплавилась. Это может быть вызвано накоплением самовозгорающихся отложений в камере сгорания, неисправностью клапанов двигателя, некачественным топливом.

Если нагар отсутствует, а деталь имеет светло-серый или светло-коричневый цвет, то в системе нет сбоев. Когда цвет тот же, но появились небольшие отложения, нужно очистить электроды, это на какое-то время продлит жизнь свечи. Регулярно проверяйте состояние свечей, контролируйте пробег, следите за звуком двигателя, придерживайтесь рекомендаций производителя. На практике оптимальным вариантом считается замена свечей Субару (Subaru)во время планового техобслуживания.

Способы проверки свечей зажигания

Проверку работоспособности свечей необходимо делать когда ваш автомобиль начинает работать нестабильно (падение мощности, перебои в работе, нестабильный холостой ход, увеличенный расход топлива).

Отсоединение проводов

Это самый простой способ, который сможет выполнить каждый, и сможет дать довольно точный ответ на вопрос о работоспособности свечей зажигания.

Первым делом нужно запомнить как звучит ваш двигатель, затем поочередно отсоединять высоковольтные провода с каждой свечи (отсоединить провод со свечи, послушать как повел себя двигатель, одеть провод обратно). Если при отсоединении провода звук не изменился, значит с этой свечой однозначно что-то не так.

Проверка искры

Так же очень хороший способ и достаточно простой.

Для проверки искры необходимо выкрутить свечу зажигания, подсоединить к проводу и поднести к крышке головки блока цилиндров. При пуске двигателя на работающей свече должна появиться искра, причем достаточно заметная.

Пистолет

В некоторых магазинах по продаже авто товаров можно найти прибор, который внешне напоминает пистолет. Называется он тестер свечей зажигания.

Чтобы проверить свечу пистолетом, нужно вставить свечу в специальный разъем, накрыть накрыть колпаком сверху, и нажимать на курок. Если электроды подают искру, то загорается индикатор прибора, и это значит, что свеча зажигания исправна.

Проверка пьезоэлементом

Любителям сделать всё своими руками тоже найдется вариант. Даже если и не любитель, а пистолета нигде нет в магазинах.

Предлагаю вариант как можно создать тестер для свечей своими руками из подручных средств. Альтернативу пистолету можно соорудить из обыкновенной пьезо-зажигалки.

Для этого нужно разобрать зажигалку, взять сам пьезо-модуль, после чего провод, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику свечи зажигания. Сам блок пьезо-модуля нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

Проверка мультиметром

Ну и напоследок решим, как можно проверить автомобильные свечи зажигания мультиметром.

Ответ может вас разочаровать, но никак. То есть, исправна она или нет, вы не сможете узнать с помощью мультиметра, но можно выzвить наличие короткого замыкания внутри свечи. Приложите один конец провода мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Требуемые для замены свечей инструменты

Для удачной замены свечей зажигания на Subaru Forester рекомендуется заранее подготовить инструменты, которые представлены в таблице ниже.

Таблица — Инструменты для замены свечей на Субару Форестер

Перечень инструментовПримечания

Отвертка	С плоским лезвием
Головка	Набор
Вороток	С удлинителем
Специнструмент	Гибкий свечной ключ
Диэлектрический гель	Для снижения риска электрического пробоя

Неудачная компоновка подкапотного пространства усложняет доступ к свечам зажигания. Для решения проблемы необходим гибкий свечной ключ. Он значительно упрощает демонтаж и монтаж расходника.

Гибкий свечной ключ

Замена свечей на автомобиле

Замена свечей на автомобиле

Интервал замены свечей зажигания на Субару Форестер

Свечи зажигания на Субару Форестер меняются крайне редко, а именно один раз через 105 тыс. км пробега или через 84 месяца (а это 7 лет. ), в зависимости от того, что наступит раньше. Я не буду говорить, что это много или мало, а лучше оставлю все как есть, так как свечки менять не очень просто и чтобы к ним подобраться, надо разобрать значительную часть моторного отсека. Но об этом в следующем абзаце.

Описание замены свечей на Субару Форестер

Замену свечей зажигания на Subaru Forester рекомендуется проводить на холодном силовом агрегате. Инструкция представлена ниже.

Моторный отсек Subaru Forester

• Открутить крепления воздухозаборника и снять его.

Демонтаж воздухозаборника

• Открутить хомут воздуховода.

Послабление хомута

Вид после снятия воздуховода

• Открутить одно из креплений корпуса воздушного фильтра.

Расположение крепления корпуса воздушного фильтра

• Открутить второе крепление.

Размещение второго крепления

• Демонтировать корпус воздушного фильтра.

Снятие корпуса воздушного фильтра с автомобиля
Вид после демонтажа

• Снять аккумуляторную батарею и площадку под ней.

Получение доступа к свечам зажигания

• Отключить катушки зажигания и изъять их.

Демонтаж катушек зажигания

• Сорвать с места свечи зажигания, используя при этом карданчик.

Карданчик

• Выкрутить свечи зажигания. Для этого удобно использовать специальный гибкий ключ.

Свечной гибкий ключ
Выкручивание свечи зажигания

Старая свеча зажигания

• Установить новый комплект свечей.

Новая и старая свеча зажигания

• Завести двигатель и проконтролировать его работу.

Рекомендации по периодичности замены

Замена свечей зажигания на Субару Форестер требуется каждые 30 тыс. км. При использовании расходников Double Platinum срок службы увеличивается практически в два раза, поэтому без проблем можно эксплуатировать свечи до 55-65 тыс. км. Внеплановая замена свечей зажигания необходима при обнаружении любого из нижепредставленных дефектов.

Изъяны отслуживших свое свечей зажигания
