Особенности конструкции системы охлаждения двигателя

Система охлаждения двигателя жидкостная с принудительной циркуляцией жидкости. Система состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, а также радиатор отопителя салона, расширительного бачка, водяного насоса, термостата и шлангов.

Систему заполняют жидкостью (антифризом) на основе этиленгликоля, не замерзающей при температуре окружающей среды до -40°С. Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость поступает в водяной насос (при низкой температуре) или радиатор (при высокой температуре). Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 85-96°С.

Предупреждения: Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.

Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части подводящего бачка находится сливной кран. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, патрубки шлангов, соединяющих радиатор с расширительным бачком. При наличии на автомобиле автоматической коробки передач с левой стороны радиатора устанавливают теплообменник для охлаждения рабочей жидкости.

Расширительный бачок (рис. 5.15) служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. Для контроля за уровнем ох-лаждающей жидкости, на его стенки нанесены метки максимального и минимального уровней рабочей жидкости. Сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 140 кПа (1,4 кгс/см 2 ), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см 2 ) и пропускает воздух в расширительный бачок.

Примечание: Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

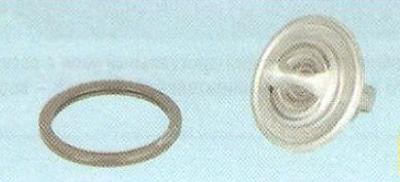

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя.

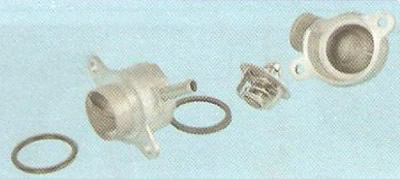

Он установлен на головке блока цилиндров в ее передней части справа в алюминиевом разборном корпусе. При температуре охлаждающей жидкости до 82°С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 82°С термостат начинает открываться, а при 96°С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.

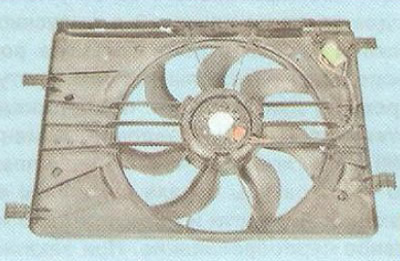

Электровентилятор с пластмассовой семилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.

Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору в четырех точках.

Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. При достижении охлаждающей жидкостью температуры 95°С вентилятор включается с малой скоростью вращения. При температуре жидкости 96°С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 82°С электровентилятор выключается.

На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера. В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчика давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения начинает вращаться с малой скоростью до момента достижения жидкостью температуры 96°С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Технические данные Chevrolet Cruze / Daewoo Lacetti / Holden Cruze с 2009 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
Holden Cruze технические характеристики , Holden Cruze технические характеристики двигателей , Holden Cruze комплектация , Holden Cruze цена , Daewoo Lacetti технические характеристики , Daewoo Lacetti технические характеристики двигателей , Daewoo Lacetti комплектация , Daewoo Lacetti цена , Chevrolet Premiere технические характеристики , Chevrolet Premiere технические характеристики двигателей , Chevrolet Premiere комплектация , Chevrolet Premiere цена , Chevrolet Cruze технические характеристики , Chevrolet Cruze технические характеристики двигателей , Chevrolet Cruze комплектация , Chevrolet Cruze цена

1. Технические данные

Система охлаждения бензинового двигателя

Вентилятор системы охлаждения

1. Опора радиатора (верхняя)
2. Уплотнение радиатора
3. Кожух вентилятора радиатора
4. Мотор и лопасти электровентилятора системы охлаждения

Шланги и трубки радиатора

1. Трубка, переливная
2. Бачок охлаждающей жидкости радиатора
3. Хомут шланга радиатора
4. Верхний и нижний шланг охлаждающей жидкости двигателя
5. Шланг охлаждающей жидкости
6. Трубка охлаждающей жидкости
7. Пробка расширительного бачка
8. Водяной распределитель
9. Шланг обогревателя
10. Шланг корпуса дроссельной заслонки
11. Колпачок или прокладка залива воды

Термостат

1. Термостат
2. Корпус термостата
3. Адаптер термостата
4. Провод охлаждающей жидкости
5. Обогреватель

Система охлаждения дизельного двигателя

Вентилятор системы охлаждения

1. Опора радиатора (верхняя)
2. Дефлектор радиатора (снизу)
3. Кожух вентилятора радиатора
4. Мотор электровентилятора системы охлаждения

Шланги и трубки радиатора

1. Трубка переливная
2. Бачок охлаждающей жидкости радиатора
3. Хомут шланга радиатора
4. Верхний и нижний шланг охлаждающей жидкости двигателя
5. Шланг охлаждающей жидкости
6. Впускной и выпускной шланги обогревателя
7. Пробка расширительного бачка
8. Водяной распределитель

Термостат

1. Термостат и прокладка термостата
2. Корпус термостата

Обслуживание системы охлаждения

Слив и заправка охлаждающей жидкости двигателя

Процедура слива

Внимание:
Во избежание травмирования не следует открывать пробки заправочного или сливных отверстий системы охлаждения при высокой температуре охлаждающей жидкости. Необходимо подождать пока система остынет.

1. Снять крышку расширительного бачка.

2. Поднять и подпереть автомобиль.

3. Поместить поддон для сбора жидкости с правой стороны под радиатор.

4. Открыть сливной кран радиатора.

5. Опорожнить систему охлаждения.

6. Проверить отсутствие обесцвечивания охлаждающей жидкости двигателя:

• Если жидкость обесцвечена, то необходимо выполнить процедуру промывки.
• Если жидкость имеет обычный цвет, то выполнить процедуру заправки жидкости.

Процедура заправки

Внимание:
Перед окончательной проверкой уровня жидкости в системе охлаждения коробки передач необходимо удалить из системы воздух. Поддержание необходимого уровня жидкости в системе поможет избежать повреждения двигателя.

1. Закрыть вручную сливной кран радиатора.

2. Опустить автомобиль.

Примечание:
Использовать смесь антифриза и чистой питьевой воды 50/50. При необходимости поддержания уровня охлаждающей жидкости вблизи отметки холодной жидкости «cold» на расширительном бачке удалить весь воздух из системы охлаждения.

3. Медленно долить в систему охлаждения смесь 50/50 антифриза и деионизированной воды так, чтобы уровень охлаждающей жидкости достиг нижнего шланга удаления воздуха на расширительном бачке.

Примечание:
На автомобилях, оборудованных воздушным кондиционером, выключить кондиционер.

4. Установить крышку расширительного бачка.

5. Запустить двигатель и прогреть его.

Прогреть двигатель на оборотах холостого хода не более 2500 об/мин до момента включения первого вентилятора радиатора.

6. Удалить воздух из системы охлаждения двигателя.

Чтобы полностью удалить воздух из системы охлаждения, дать двигателю поработать в течение 1 минуты с частотой вращения 2000 — 2500 об/мин.

1) Частота вращения двигателя больше 1500 об/мин.

2) Двигатель имеет нормальную рабочую температуру.

3) На коробке передач включена нейтральная передача.

7. Заглушить двигатель и дать ему остыть.

8. Проверить уровень охлаждающей жидкости и долить жидкость до отметки «COLD».
