Система охлаждения двигателя A15SMS Daewoo Nexia, Chevrolet Lanos
Рис.13. Система охлаждения двигателя A15SMS Дэу Нексия, Шевроле Ланос
1 — расширительный бачок; 2 — пароотводящий шланг радиатора; 3 — подводящая труба водяного насоса системы охлаждения; 4 — отводящий шланг радиатора; 5 — радиатор системы охлаждения Chevrolet Lanos; 6 — кожух вентилятора; 7 — кожух дополнительного вентилятора (только на автомобилях с системой кондиционирования воздуха); 8 — подводящий шланг радиатора; 9 — выпускной патрубок головки блока цилиндров; 10 — датчик указателя температуры охлаждающей жидкости; 11 — шланг отвода жидкости от блока подогрева дроссельного узла; 12 — перепускной шланг; 13 — подводящий шланг отопителя; 14 — отводящий шланг отопителя; 15 — наливной шланг расширительного бачка
Система охлаждения двигателя A15SMS Дэу Нексия, Шевроле Ланос — жидкостная, закрытого типа, с принудительной циркуляцией. Она состоит из расширительного бачка, водяного насоса (помпы) охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором.
К системе охлаждения Шевроле Ланос подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

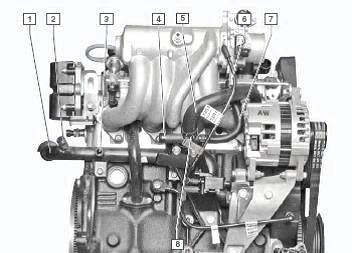

Рис.14. Детали системы охлаждения двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos, расположенные на двигателе сзади
1 — подводящая труба водяной помпы; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга отопителя; 4 — патрубок подводящего шланга отопителя Chevrolet Lanos; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — тройник
Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенке расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе Chevrolet Lanos.
К левому верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с радиатором, а к правому верхнему патрубку — шланг отвода жидкости от блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.
Герметичность системы охлаждения двигателя A15SMS Дэу Нексия, Шевроле Ланос обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Циркуляцию жидкости в системе охлаждения обеспечивает водяной насос (помпа) охлаждающей жидкости.
Водяная помпа двигателя A15SMS Дэу Нексия, Шевроле Ланос — лопастная, центробежного типа, приводится зубчатым ремнем привода ГРМ. Жидкость поступает к помпе через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным коллектором.
Из помпы жидкость под давлением подается в рубашку охлаждения двигателя Шевроле Ланос, а оттуда — к выпускному патрубку головки блока цилиндров, под которым находится термостат. На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок, ведущий к радиатору системы охлаждения.
При этом вся жидкость из головки блока цилиндров через перепускной шланг (надетый на патрубок впускного коллектора) попадает в тройник, и из него — в радиатор отопителя и блок подогрева дроссельного узла, минуя радиатор системы охлаждения, а затем возвращается к насосу (водяной помпе) Шевроле Ланос — малый круг циркуляции.
По мере прогрева двигателя, при температуре жидкости 87 °С клапан термостата начинает перемещаться, открывая выпускной патрубок головки блока цилиндров и пропуская поток жидкости в радиатор системы охлаждения.
При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos, где отдает тепло окружающему воздуху.
Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

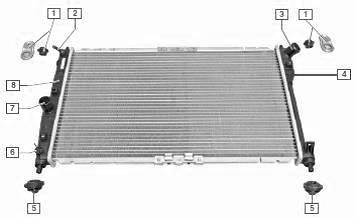

Рис.15. Радиатор двигателя A15SMS Дэу Нексия, Шевроле Ланос
1 — кронштейн с подушкой верхнего крепления; 2 — пароотводящий патрубок; 3 — подводящий патрубок; 4 — правый бачок; 5 — резиновая подушка нижнего крепления; 6 — пробка сливного отверстия; 7 — отводящий патрубок; 8 — левый бачок
Радиатор системы охлаждения двигателя A15SMS Дэу Нексия, Шевроле Ланос состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд. Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка.
Для удаления охлаждающей жидкости имеется сливное отверстие. Электрический вентилятор установлен в кожухе за радиатором. На автомобилях с системой кондиционирования воздуха устанавливаются два вентилятора — основной (большего размера) и дополнительный.
Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления (ЭБУ) двигателем Шевроле Ланос, который через соответствующее реле обеспечивает вращение крыльчатки вентилятора с двумя скоростями.
ЭБУ включает основной вентилятор на низкую скорость при температуре охлаждающей жидкости 93 °С, на высокую скорость — при 97 °С, переводит вентилятор с высокой скорости на низкую при 94 °С и выключает его при 90 °С.
Дополнительный вентилятор включается ЭБУ Шевроле Ланос на низкую скорость при включении системы кондиционирования воздуха, а на высокую — при температуре охлаждающей жидкости 97 °С или достижении давления в нагнетающей магистрали кондиционера 1 882 кПа.
Датчик указателя температуры охлаждающей жидкости установлен на впускном коллекторе с правой стороны по ходу движения автомобиля. Датчик выдает информацию на указатель температуры в комбинации приборов.
Снятие и проверка термостата двигателя A15SMS Дэу Нексия, Шевроле Ланос
Термостат Шевроле Ланос заменяем при нарушении теплового режима двигателя, когда двигатель либо перегревается, либо недостаточно нагревается.
При проверке термостата на автомобиле Chevrolet Lanos после пуска холодного двигателя подводящий и отводящий шланги радиатора системы охлаждения некоторое время должны оставаться холодными.
При этом клапан термостата двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos остается закрытым, и охлаждающая жидкость циркулирует по малому кругу, минуя радиатор.
После того, как температура жидкости достигнет 87 °C, шланги радиатора должны начать быстро нагреваться, что указывает на начало циркуляции охлаждающей жидкости по большому кругу. Для большей наглядности работы показываем на демонтированном двигателе.
Снимаем ремень привода газораспределительного механизма. Снимаем заднюю крышку привода газораспределительного механизма. Отворачиваем два болта крепления выпускного патрубка головки блока цилиндров. Отводим патрубок в сторону (шланг от патрубка можно не отсоединять).
Вынимаем термостат двигателя A15SMS Дэу Нексия, Шевроле Ланос из гнезда в головке блока цилиндров. Снимаем резиновую прокладку с термостата. Если прокладка повреждена или потеряла эластичность, ее необходимо заменить новой.
Для проверки термостата опускаем его в сосуд с водой. Подогреваем сосуд, одновременно помешивая воду и контролируя по термометру начало открытия клапана.
Шток клапана должен начать выдвигаться при температуре 87 °C, которая указана на фланце термостата. При температуре 102 °C клапан должен полностью открыться — ход штока не менее 8 мм. Устанавливаем термостат в обратной последовательности.
Снятие радиатора двигателя A15SMS Дэу Нексия, Шевроле Ланос
Снимаем радиатор двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos для проверки его на герметичность (при подозрении на течь) или замены при повреждении. Снять радиатор можно в сборе с вентилятором (вентиляторами — при наличии кондиционера) или предварительно демонтировав вентилятор (вентиляторы).
Показываем снятие радиатора в сборе с вентиляторами. Сливаем охлаждающую жидкость. Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя основного вентилятора.
Отсоединяем колодку проводов дополнительного вентилятора. Пассатижами сжимаем хомут крепления пароотводящего шланга и сдвигаем его вниз по шлангу.
Снимаем пароотводящий шланг с патрубка радиатора Шевроле Ланос. Крестообразной или шлицевой отверткой ослабляем затяжку хомута крепления подводящего шланга и отсоединяем шланг от патрубка радиатора.
Отводящий шланг радиатора отсоединяем аналогично. Отворачиваем два болта крепления кронштейнов верхних опор радиатора к верхней поперечине рамки радиатора.
Извлекаем радиатор Шевроле Ланос в сборе с вентиляторами из моторного отсека. Снимаем вентиляторы. Устанавливаем радиатор системы охлаждения в обратной последовательности.
Снятие водяного насоса (помпы) двигателя A15SMS Дэу Нексия, Шевроле Ланос
Водяную помпу двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos заменяем в сборе при появлении шума подшипника или в случае тугого вращения шкива при снятом ремне привода ГРМ, большом радиальном люфте вала насоса или появлении течи жидкости из контрольного отверстия.
Для большей наглядности работы показываются на демонтированном двигателе. Сливаем охлаждающую жидкость. Снимаем шкив распределительного вала.
Отворачиваем четыре болта крепления задней крышки ремня привода газораспределительного механизма и снимаем ее. Отворачиваем три винта крепления помпы Шевроле Ланос к блоку цилиндров. Извлекаем насос из гнезда блока цилиндров.
Перед установкой водяной помпы очищаем привалочную поверхность блока цилиндров. Устанавливаем новое резиновое уплотнительное кольцо в проточку корпуса насоса.
При последующей регулировке натяжения ремня привода ГРМ необходимо поворачивать помпу двигателя A15SMS Дэу Нексия, Шевроле Ланос, установленную в гнезде блока цилиндров.
Поэтому для сохранения кольцом уплотнительных свойств рекомендуем нанести на него слой силиконовой смазки, снижающей трение в подвижных соединениях.
Устанавливаем водяной насос двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos охлаждающей жидкости в обратной последовательности. При этом необходимо следить за тем, чтобы проточка на корпусе насоса располагалась правильно.
Окончательную затяжку винтов крепления насоса выполняем после установки ремня привода газораспределительного механизма.
Снятие датчика указателя температуры охлаждающей жидкости двигателя A15SMS автомобилей Daewoo Nexia, Chevrolet Lanos
Датчик снимаем для замены при обнаружении нарушений в показаниях указателя температуры охлаждающей жидкости в комбинации приборов.
Так как датчик указателя температуры охлаждающей жидкости Шевроле Ланос находится в верхней части двигателя, то можно обойтись без полного слива охлаждающей ждкости.
Сливаем небольшое количество охлаждающей жидкости через пробку радиатора. Сдвигая, отсоединяем наконечник провода от датчика. Отворачиваем датчик и извлекаем его.
Устанавливаем датчик указателя температуры охлаждающей жидкости Шевроле Ланос в обратной последовательности. Момент затяжки датчика — 20 Нм. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее уровень до нормы.
Двигатель (A15SMS) Daewoo Nexia N150
Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-3).
Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на передней стенке блока цилиндров, а левая и задняя — к картеру коробки передач.
Справа на двигателе (по направлению движения автомобиля) расположены: привод газораспределительного механизма (ГРМ) и насоса охлаждающей жидкости (зубчатым ремнем), привод генератора и насоса гидроусилителя руля (поликлиновым ремнем), привод компрессора кондиционера (клиновым ремнем), масляный насос, термостат, датчик положения коленчатого вала.
Двигатель Daewoo Nexia (вид справа по направлению движения автомобиля):
1 — поддон картера; 2 — шкив привода вспомогательных агрегатов; 3 — пробка маслосливного отверстия; 4 — ремень привода генератора и насоса гидроусилителя руля; 5 — нижняя передняя крышка привода ГРМ; 6 — кронштейн генератора; 7 — генератор; 8 — натяжная планка ремня привода генератора и насоса гидроусилителя руля ; 9 — дроссельный узел; 10 — клапан рециркуляции; 11 — датчик указателя температуры охлаждающей жидкости; 12 — крышка маслозаливной горловины; 13 — крышка головки блока цилиндров; 14 — верхняя передняя крышка при вода ГРМ; 15 — шкив насоса гидроусилителя руля; 16 — кронштейн правой опоры силового агрегата; 17 — каталитический нейтрализатор; 18 — кронштейн компрессора кондиционера; 19 — натяжной ролик ремня привода компрессора кондиционера
Слева расположены: катушка зажигания и датчик температуры охлаждающей жидкости.
Двигатель (вид слева по направлению движения автомобиля):
1 — маховик; 2 — блок цилиндров; 3 — каталитический нейтрализатор; 4 — выпускной коллектор; 5 — указатель уровня масла; 6 — головка блока цилиндров; 7 — датчик температуры охлаждающей жидкости; 8 — катушка зажигания; 9 — крышка маслозаливной горловины; 10 — клапан рециркуляции отработавших газов; 11 — впускной трубопровод; 12 — регулятор давления топлива; 13 — топливная рампа; 14 — форсунка; 15 — клапан продувки адсорбера; 16 — подводящая труба насоса охлаждающей жидкости
Спереди: выпускной коллектор, масляный фильтр, указатель уровня масла, свечи зажигания, компрессор кондиционера (справа внизу).
Двигатель A15SMS (вид спереди по направлению движения автомобиля):
1 — каталитический нейтрализатор отработавших газов; 2 — кронштейн компрессора кондиционера; 3 — теплозащитный экран выпускного коллектора; 4 — кронштейн правой опоры силового агрегата; 5 — ремень привода генератора и насоса гидроусилителя руля; 6 — задняя крышка привода ГРМ; 7 — головка блока цилиндров; 8 — крышка головки блока цилиндров; 9 — дроссельный узел; 10 — клапан рециркуляции; 11 — впускной трубопровод; 12 — крышка маслозаливной горловины; 13 — катушка зажигания; 14 — указатель уровня масла (масляный щуп); 15 — датчик температуры охлаждающей жидкости; 16 — подводящая труба насоса охлаждающей жидкости; 17 — маховик; 18 — масляный фильтр; 19 — блок цилиндров; 20 — поддон картера; 21 — наконечник высоковольтного провода.
Сзади: впускной трубопровод с дроссельным узлом, топливная рампа с форсунками, клапан рециркуляции отработавших газов, генератор, стартер, датчик недостаточного давления масла, клапан продувки адсорбера (на части автомобилей), датчик фаз, датчик детонации, подводящая труба насоса охлаждающей жидкости; датчик указателя температуры охлаждающей жидкости.
Двигатель (вид сзади по направлению движения автомобиля):
1 — пробка маслосливного отверстия; 2 — поддон картера; 3 — маховик; 4 — блок цилиндров; 5 — датчик детонации; 6 — труба вентиляции картера; 7 — подводящая труба насоса охлаждающей жидкости; 8 — головка блока цилиндров; 9 — регулятор давления топлива; 10 — катушка зажигания; 11 — крышка маслозаливной горловины; 12 — впускной трубопровод; 13 — регулятор холостого хода; 14 — датчик положения дроссельной заслонки; 15 — задняя крышка привода ГРМ; 16 — датчик фаз; 17 — генератор; 18 — ремень привода генератора и насоса гидроусилителя руля; 19 — кронштейн генератора; 20 — датчик положения коленчатого вала; 21 — датчик недостаточного давления масла; 22 — клапан продувки адсорбера (на части автомобилей)
Конструкция кривошипно-шатунного механизма (блок цилиндров, коленчатый вал, шатуны, поршни) аналогична конструкции кривошипно-шатунного механизма двигателя F16D3.
Головка блока цилиндров (крышка головки блока снята):
1 — распределительный вал; 2 — корпус подшипников распределительного вала
Головка блока цилиндров отлита из алюминиевого сплава, общая для всех четырех цилиндров. Головка центрируется на блоке двумя втулками и крепится десятью болтами. Между блоком и головкой блока цилиндров установлена уплотнительная прокладка. На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана. Приводит клапаны в движение распределительный вал. Распределительный вал — чугунный, вращается на пяти опорах (подшипниках) в алюминиевом корпусе подшипников, который крепится к верхней части головки блока цилиндров. Привод распределительного вала — зубчатым ремнем от коленчатого вала. Клапаны приводятся в действие кулачками распределительного вала через нажимные рычаги, которые одним плечом опираются на гидрокомпенсаторы зазора, а другим плечом через направляющие шайбы — на стержни клапанов. Гидрокомпенсаторы представляют собой саморегулирующиеся опоры нажимных рычагов. Под действием масла, заполняющего под давлением внутреннюю полость компенсатора, плунжер компенсатора выбирает зазор в приводе клапана. Применение гидрокомпенсаторов в приводе клапанов уменьшает шум газораспределительного механизма, а также исключает его обслуживание.
Смазка двигателя комбинированная. Под давлением масло подается к коренным и шатунным подшипникам коленчатого вала, парам «опора — шейка распределительного вала» и гидрокомпенсаторам. Давление в системе создает масляный насос с шестернями внутреннего зацепления и редукционным клапаном. Масляный насос прикреплен к блоку цилиндров справа. Ведущая шестерня насоса установлена на двух лысках носка коленчатого вала. Насос через маслоприемник забирает масло из поддона картера и через масляный фильтр подает его в главную магистраль блока цилиндров, от которой отходят масляные каналы к коренным подшипникам коленчатого вала и канал подвода масла к головке блока цилиндров.
Масляный фильтр — полнопоточный, неразборный, снабжен перепускным и противодренажным клапанами. Разбрызгиванием масло подается на поршни, стенки цилиндров и кулачки распределительного вала. Излишнее масло через каналы головки блока цилиндров стекает в поддон картера.
Система вентиляции картера — принудительная, закрытого типа. Она не сообщается с атмосферой, благодаря чему при работе двигателя создается разрежение, препятствующее утечке картерных газов в атмосферу. Под действием разрежения во впускном трубопроводе газы из картера двигателя по вентиляционному шлангу попадают под крышку головки блока цилиндров. Пройдя через маслоотделитель, расположенный в крышке головки блока, картерные газы очищаются от частиц масла и попадают во впускной тракт двигателя по шлангам двух контуров: основного и контура холостого хода, а затем в цилиндры. Через шланг основного контура картерные газы отводятся на режимах частичных и полных нагрузок работы двигателя в пространство перед дроссельной заслонкой. Через шланг контура холостого хода газы отводятся в пространство за дроссельной заслонкой как на режимах частичных и полных нагрузок, так и на режиме холостого хода. Системы управления двигателем, питания, охлаждения и выпуска отработавших газов описаны в соответствующих главах.
Информация актуальна для моделей Дэу Нексия 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.
