Обмотки якоря

Элементом обмотки якоря является секция, которая своими концами присоединена к двум пластинам коллектора. Секции могут быть одновитковыми и многовитковыми. Пазовые стороны секций расположены в пазах сердечника якоря. Расстояние между пазовыми сторонами секции приблизитеьно равно полюсному делению.

где D_a — диаметр сердечника якоря.

Обычно обмотки якоря выполняют двухслойными. В зависимости от порядка присоединения секций к пластинам коллектора обмотки разделяют на волновые и петлевые, простые, сложные и комбинированные.

Простая волновая обмотка

В простой волновой обмотке концы каждой секции присоединены к пластинам коллектора, находящимся на расстоянии, называемом шагом обмотки по коллектору,

где К — число коллекторных пластин в коллекторе.

На рис. 13.5 показана схема простой волновой обмотки якоря. Секции обмотки образуют две параллельные ветви (2а = 2). Число параллельных ветвей в обмотке и число секций в каждой ветви определяют ток I_а и ЭДС Е_а обмотки якоря:

где S — количество секций в обмотке якоря; е_с — ЭДС одной секции; I_с — допустимое значение тока в секции.

Сложная волновая обмотка

Применяется в машинах постоянного тока, рассчитанных на большие токи. Сложная волновая обмотка состоит из двух простых волновых обмоток, соединяемых щетками параллельно (рис. 13.6). Такая обмотка содержит четыре параллельные ветви, следовательно, ток в ней может быть увеличен в два раза, а ЭДС при этом остается прежней.

Простая петлевая обмотка

В машинах постоянного тока низкого напряжения (значительного тока) необходима обмотка якоря с большим числом параллельных ветвей. Таким свойством обладают петлевые обмотки. В простой петлевой обмотке якоря (рис. 13.7) каждая секция присоединена к двум рядом лежащим коллекторным пластинам, а число параллельных ветвей равно числу полюсов, т.е. 2а = 2р.

Сложная петлевая обмотка

Для того чтобы распределение токов в параллельных ветвях обмотки якоря было одинаковым, необходимо, чтобы электрическое сопротивление этих ветвей не отличалось друг от друга и чтобы ЭДС, наводимые в секциях, составляющих каждую параллельную ветвь, были одинаковыми. При несоблюдении этих условий между параллельными ветвями появляются уравнительные токи, нарушающие работу щеточно-коллекторного контакта.

Исключение составляет простая волновая обмотка , секции которой равномерно распределены под всеми полюсами машины, поэтому магнитная не симметрия машины не вызывает появления в этой обмотке уравнительных токов. Что же касается простой петлевой и всех видов сложных обмоток якоря, то в них всегда имеются причины к появлению уравнительных токов. Это приводит к необходимости применения в указанных обмотках так называемых уравнительных соединений, по которым замыкаются уравнительные токи, разгружая щеточно-коллекторный контакт от перегрузки. Уравнительные соединения усложняют изготовление обмотки якоря и ведут к дополнительному расходу обмоточной меди.

Комбинированная обмотка

В электрических машинах со значи­тельным током в обмотке якоря простые волновые обмотки неприменимы , так как в этих обмотках число параллельных ветвей не может быть более двух. Чтобы увеличить число параллельных ветвей и избежать нежелательного применения уравнительных соединений в машинах с большой токовой нагрузкой, используют комбинированную обмотку. Такая обмотка состоит из секций волновой и петлевой обмоток, а число параллельных ветвей в ней равно сумме параллельных ветвей петлевой и волновой обмоток. Необходимо, чтобы число параллельных ветвей волновой обмотки было равно числу ветвей петлевой обмотки . Поэтому в четырехполюсной машине комбинированную обмотку выполняют из простой петлевой (2а = 2р = 4) и сложной волновой (m = 2) обмоток. В этом случае число параллельных ветвей комбинированной обмотки равно 2а_комб = 4 + 4 = 8. В такой обмотке ветви одной из составляющих обмоток служат уравнительными соединениями для другой. В итоге комбинированная обмотка с таким числом параллельных ветвей оказывается проще сложной петлевой обмотки.

Устройство обмотки якоря

Обмотка машины постоянного тока состоит из одинаковых частей, называемых секциями. На рис. 8-8 представлена одна секция, состоящая из одного витка (ɯ = 1), вторая — из двух витков (ɯ = 2) , Число витков в секции может быть и большим. Начало и конец каждой секции припаиваются к петушкам двух коллекторных пластин, находящихся рядом или на некотором расстоянии друг от друга. Так как конец каждой секции и начало следующей за ней секции припаиваются к одной коллекторной пластине, то образуется замкнутая обмотка.

Боковые части секции (рис 8-8) лежат в пазах. При вращении в них наводится э. д. с, почему они и называются активными сторонами секции. Остальные части секций лежат на торцах якоря, вне пазов. Они называются лобовыми частями и в них э. д. с. не наводится.

Активные стороны лежат в пазах в два слоя: нечетные сверху, а четные снизу, у дна паза. Цифры на рис. 8-8 обозначают номер паза, а буквы, стоящие рядом, — слой: верхний (в) и нижний (н). Упрощенная схема обмотки якоря, составленная из секций, показана на рис. 8-9. Число витков в секции принято равным единице.

Рис. 8-8. Секция обмотки якоря.

Активные стороны, лежащие в пазах, идущие от зрителя за плоскость рисунка, изображены кружками, а лобовые части — сплошными линиями на лицевой стороне торца якоря и пунктиром на торце за плоскостью рисунка. Таким образом, из коллекторной пластины № 1 провод идет в верхний слой паза 7, затем по невидимому торцу (пунктир) в нижний слой паза 4 и из него в коллекторную пластину № 2. Из коллекторной пластины № 2 провод идет в верхний слой паза 2 и т. д. После полного обхода якоря обмотка замыкается на себя у коллекторной пластины № 1.

Если обмотка якоря вращается по направлению, указанному на рис: 8-9, то в активных частях ее проводов появятся э. д. с, направление которых определено правилом правой руки. В каждой секции наводится э. д. с. е = Е_м sin ωt (рис. 5-2) и естественно, что сумма их всех в замкнутой на себя обмотке равна нулю. Однако при обходе всей обмотки можно заметить, что в одной части проводов э. д. с, имеют одно направление, в другой части — противоположное. Это указывает на наличие двух параллельных ветвей обмотки.

Рис. 8-9. Схема обмотки якоря.

На рис. 8-10 показано, как образуются параллельные ветви между коллекторными пластинами 1 и 4. Как и ранее, цифры на рисунке обозначают номер паза, а буквы рядом слой — верхний (в) или нижний (н). Оказывается, что коллекторная пластина 4 является точкой высшего, а коллекторная пластина 1 — низшего потенциала. На эти места и ставятся щетки. На рис. 8-9 щетки показаны условно расположенными внутри коллектора, в действительности же они всегда расположены на его наружной поверхности.

В момент времени, соответствующий положению якоря, показанного на рис. 8-9, между щетками будет действовать разность потенциалов, равная напряжению машины

Рис. 8-10. Упрощенное изображение схемы рис. 8-9

Можно заметить, что при повороте якоря на угол 60° величина напряжения U и поляр ность щеток сохраняется прежними, так как шестой паз займет место первого, первый — второго и т. д. На схеме на рис. 8-10 секция (3в — 6н) из верхней параллельной ветви переключится в нижнюю, а равноценная ей секция (3н — 6в) переключится из нижней ветви в верхнюю. Такое же положение будет и при повороте на любой угол, кратный 60°.

Однако при повороте якоря на угол, меньший чем 60°, положение будет несколько иное.

На рис 8-11 показано положение якоря при повороте на угол 30°, Лобовые части для простоты показаны только для секций (3в — 6н) и (3н 6в). В этом положении указанные секции замкнуты щетками накоротко и, следовательно, исключены из параллельных ветвей обмотки якоря. Напряжение машины теперь определяется суммой э. д. с

а сами e₁ и е₂ будут иметь другие мгновенные значения, чем при первом положении якоря. Очевидно, напряжение будет меньше, чем при положении якоря, представленном на рис. 8-10. При вращении машины ее напряжение будет непрерывно колебаться в некоторых пределах

Рис 8-11. Расположение обмотки при повороте якоря на 30° (сравнить рис. 8-9).

Чем больше секций включено в параллельную ветвь, тем меньше величина пульсаций напряжения U. В современных машинах пульсации настолько малы, что напряжение считают постоянным.

Геометрической нейтралью машины называется плоскость, проходящая через ось вала машины и делящая расстояние между полюсами пополам. Электродвижущая сила, наводимая в секции обмотки, проходящей через геометрическую нейтраль, равна нулю или очень мала. В этот момент времени и происходит замыкание секции щеткой накоротко. О процессах, происходящих при переключении секций из одной параллельной ветви в другую.

Статья на тему Устройство обмотки якоря

Расчет и схема соединений обмоток якоря машины постоянного тока

Петлевые обмотки якоря. Основные понятия. Обмотка якоря машины постоянного тока представляет собой замкнутую систему проводников, определенным образом уло­женных на сердечнике якоря и присоединенных к коллектору.

Элементом обмотки якоря является секция(ка­тушка), присоединенная к двум коллекторным пла­стинам. Расстояние между пазовыми частями секции должно быть равно или мало отличаться от полюс­ного деления (рисунок 59):

.

Здесь – диаметр сердечника якоря, мм.

Рисунок 59 – Расположение пазовых сторон секции на сердечнике якоря

Обмотки якоря обычно выполняют двухслой­ными. Они характеризуются следующими парамет­рами: числом секций S; числом пазов (реальных) Z; числом секций, приходящихся на один паз, ;числом витков секции ; числом пазовых сторон в обмотке N;числом пазовых сторон в одном пазу . Верхняя пазовая сторона одной секции и нижняя пазовая сторона другой секции, лежащие в одном пазу, образуют элементарный паз.Число элементарных пазов в реальном пазе опре­деляется числом секций, приходящихся на один паз: (рисунок 60).

Рисунок 60 – Элементарные пазы

Схемы обмоток якоря делают развернутыми, при этом все секции показывают одновитковыми. В этом случае каждой секции, содержащей две пазовые стороны, соответствует один элементарный паз. Концы секций присоединяют к коллекторным пластинам, при этом к каждой пластине присоеди­няют начало одной секции и конец другой, т. е. на каждую секцию приходится одна коллекторная пластина. Таким образом, для обмотки якоря справед­ливо

,

где – число элементарных пазов;

К –число коллекторных пластин в коллекторе.

Число секций, приходящихся на один реальный паз, определяется отношением .

Простая петлевая обмотка якоря. В простой петлевой об­мотке якоря каждая секция присоединена к двум рядом лежащим коллекторным пластинам. При укладке секций на сердечнике яко­ря начало каждой последующей секции соединяется с концом предыдущей, постепенно перемещаясь при этом по поверхности якоря (и коллектора) так, что за один обход якоря укладывают все секции обмотки. В результате конец последней секции оказывает­ся присоединенным к началу первой секции, т. е. обмотка якоря замыкается.

На рисунке 61, а, б изобра­жены части развернутой схемы простой петлевой обмотки, на которых показаны шаги об­мотки – расстояния между пазовыми сторонами секций по якорю: первый частичный шаг по якорю ,второй частич­ный шаг по якорю и резуль­тирующий шаг по якорю .

Если укладка секций об­мотки ведется слева направо по якорю, то обмотка называ­ется правоходовой(рисунок 61, а), а если укладка секций ведется справа налево, то обмотка называется левоходовой(рисунок 61, ).Для правоходовой обмотки результирующий шаг

.

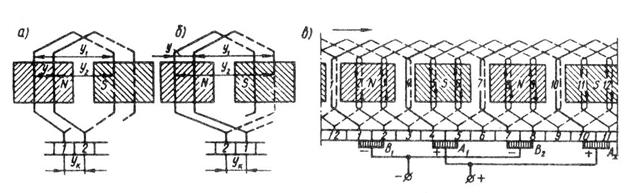

Рисунок 61 – Простая петлевая обмотка:

а – правоходовая; б – левоходовая; в – развернутая схема

Расстояние между двумя коллекторными пластинами, к которым присоединены начало и конец одной секции, называют шагом обмотки по коллектору у_к . Шаги обмотки по якорю выражают в элементарных пазах, а шаг по коллектору – в коллекторных делениях (пластинах).

Начало и конец каждой секции в простой петлевой обмотке присоединены к рядом лежащим коллекторным пластинам, следо­вательно, , где знак плюс соответствует правоходовой обмотке, а знак минус – левоходовой.

Для определения всех шагов простой петлевой обмотки достаточно рассчитать первый частичный шаг по якорю:

,

где – некоторая величина, меньшая единицы, вычитая или сум­мируя которую получают значение шага , равное целому числу.

Второй частичный шаг обмотки по якорю

.

Пример 1. Рассчитать шаги и выполнить развернутую схему простой петлевой обмотки якоря для четырехполюсной машины (2 = 4) постоянного тока. Обмотка правоходовая, содержит 12 секций.

Решение. Первый частичный шаг по якорю

3 паза.

Второй частичный шаг по якорю

=2паза.

Прежде чем приступить к выполнению схемы обмотки, необ­ходимо отметить и пронумеровать все пазы и секции, нанести на предполагаемую схему контуры магнитных полюсов и указать их полярность (рисунок 61, в). При этом нужно иметь в виду, что отмечен­ный на схеме контур является не полюсом, а зеркальным отобра­жением полюса, находящегося над якорем. Затем изображают коллекторные пластины и наносят на схему первую секцию, пазо­вые части которой располагают в пазах 1 и 4. Коллекторные пла­стины, к которым присоединены начало и конец этой секции, обо­значают 1 и 2. Затем нумеруют все остальные пластины и наносят на схему остальные секции (2, 3, 4 и т. д.). Последняя секция 12 должна замкнуть обмотку, что будет свидетельствовать о пра­вильном выполнении схемы.

Далее на схеме изображают щетки. Расстояние между щетка­ми А и В должно быть равно К/(2 ) = 12/4 = 3, т. е. должно соот­ветствовать полюсному делению. Что же касается расположения щеток на коллекторе, то при этом следует руководствоваться сле­дующим. Предположим, что электрический контакт обмотки яко­ря с внешней цепью осуществляется не через коллектор, а непо­средственно через пазовые части обмотки, на которые наложены «условные» щетки (рисунок 62, а). В этом случае наибольшая ЭДС машины соответствует положению «условных» щеток на геомет­рической нейтрали. Но так как коллекторные пластины смещены относительно пазовых сторон соединенных с ними сек­ций на 0,5 (рисунок 62, б),то, переходя к реальным щеткам, их сле­дует расположить на коллекторе по оси главных полюсов, как это показано на рисунке 61, в.

Рисунок 62 – Расположение щеток: а) условных; б) реальных

При определении полярности щеток предполагают, что маши­на работает в генераторном режиме и ее якорь вращается в направлении стрелки (см. рисунок 61, в). Воспользовавшись прави­лом «правой руки», находят направление ЭДС (тока), наведен­ной в секциях. В итоге получаем, что щетки и ,от которых ток отводится во внешнюю цепь, являются положительными, а щетки и B₂ – отрицательными. Щетки одинаковой полярно­сти присоединяют параллельно к выводам соответствующей полярности.

Параллельные ветви обмотки якоря. Если проследить за прохождением тока в секциях обмотки якоря (см. рисунок 61, в), то можно заметить, что обмотка состоит из четырех участков, соеди­ненных параллельно друг другу и называемых параллельными ветвями.Каждая параллельная ветвь содержит несколько последовательно соединенных секций с одинаковым направлением тока в них. Распределение секций в параллельных ветвях показано на электрической схеме обмотки (рисунок 63). Эту схему получают из развернутой схемы обмотки (см. рисунок 61, ) следующим образом. На листе бумаги изображают щетки и имеющие с ними контакт коллекторные пластины, как это показано на рисунке 63. Затем со­вершают обход секций обмотки начиная с секции 1, которая ока­зывается замкнутой накоротко щеткой . Далее идут секции 2 и 3,которые образуют параллельную ветвь. Таким же образом обходят все остальные секции. В результате получаем схему с четырьмя параллельными ветвями, по две секции в каждой ветви.

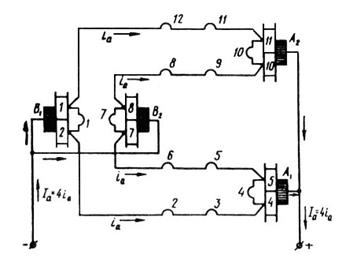

Рисунок 63 – Электрическая схема обмотки рисунка 61, в.

Из полученной схемы следует, что ЭДС обмотки якоря определяется значением ЭДС одной параллельной ветви, тогда как значение тока обмотки определяется суммой токов всех ветвей обмотки:

,

где 2 – число параллельных ветвей обмотки якоря;

– ток одной параллельной ветви.

В простой петлевой обмотке число параллельных ветвей равно числу главных полюсов машины:2 = 2 .

Нетрудно заметить, что число параллельных ветвей в обмотке якоря определяет значение основных параметров машины – тока и напряжения.

Пример 2. Шестиполюсная машина постоянного тока имеет на якоре простую петлевую обмотку из 36 секций. Определить ЭДС и силу тока в обмотке якоря машины, если в каждой секции наводится ЭДС 10 В, а сечение провода секции рассчитано на ток не более 15 А.

Решение. Число параллельных ветвей в обмотке 2 = 2 = 6, при этом в каждой параллельной ветви = 36/6 = 6 секций. Следовательно, ЭДС обмотки якоря = 6∙10 = 60 В, а допустимый ток машины = 6∙15 = 90 А.

Если бы машина при прочих неизменных условиях имела восемь полюсов, то ее ЭДС уменьшилась бы до 40 В, а ток увеличился бы до 120 А.

Сложная петле­вая обмотка. При не­обходимости полу­чить петлевую обмотку сбольшим числом параллельных ветвей, как это требуется, на­пример, низковольт­ных машинах посто­янного тока, приме­няют сложную петле­вую обмотку. Такая обмотка представляет собой несколько (обычно две) простых петлевых обмоток, уложенных на одном якоре и присоединен­ных к одному коллектору. Число параллельных ветвей в сложной петлевой обмотке 2 = 2 ,где т – число простых петлевых обмо­ток, из которых составлена сложная обмотка (обычно т = =2). Ширина щеток при сложной петлевой обмотке принимается такой, чтобы каждая щетка одновременно перекрывала т коллекторных пластин, т. е. столько пластин, сколько простых обмоток в сложной. При этом про­стые обмотки оказываются присоединенными параллельно друг дру­гу. На рисунке 64 показана развернутая схема сложной петлевой обмот­ки, состоящей из двух простых (т = 2): 2 = 4; = 16. Результирующий шаг обмотки по якорю и шаг по коллектору сложной петлевой обмотки принимают равным у = у_к = т.

Пример 3. Четырехполюсная машина имеет сложную петлевую обмотку якоря из 16 секций. Выполнить развернутую схему этой обмотки, приняв т –2.

Решение. Шаги обмотки:

= =16/4 = 4 паза;

у = = 2 паза;

= – у = 4–2 = 2 паза.

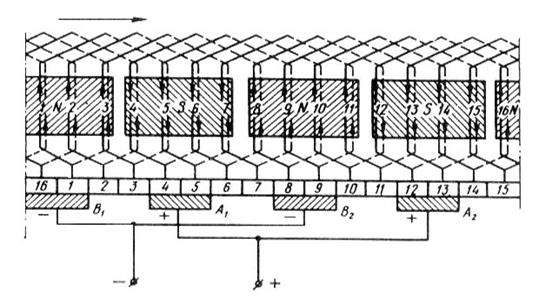

Сначала располагаем все секции одной из простых обмоток (секции с нечетными номерами: 1, 3, 5 и т. д.), а концы этих сек­ций присоединением к нечетным пластинам коллектора (рисунок 64). Затем располагаем на якоре секции другой петлевой обмот­ки с номерами 2, 4, 6 и т. д. Изображаем на схеме щетки шириной в два коллекторных деления. Число параллельных ветвей обмотки 2 = 2 = 4·2 = 8.

Рисунок 64 – Развернутая схема сложной петлевой обмотки
