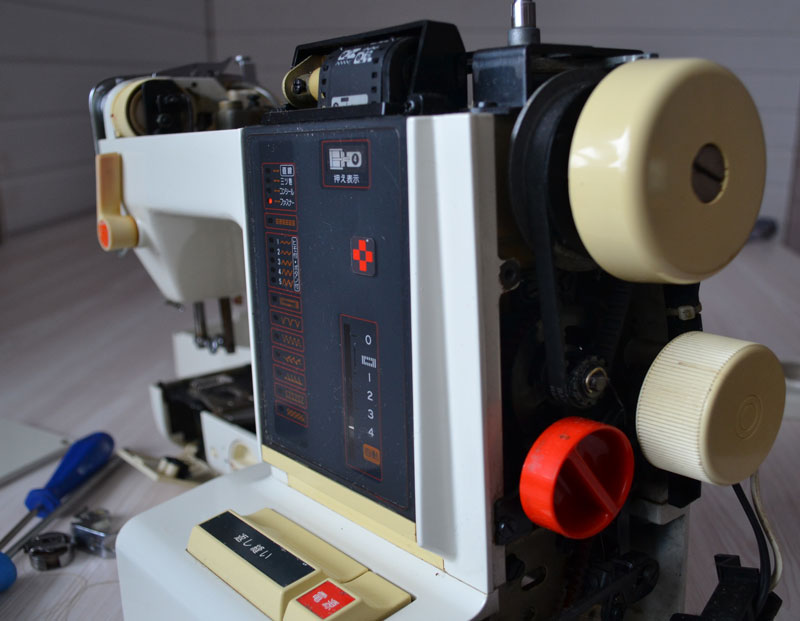

Устройство и ремонт швейной машины Juki 510

Многим не нужно детально разбираться в устройстве своей швейной машинки. Не обязательно знать, как называются все ее части и детали. И тем более, н етребуется уметь выполнять сложный ремонт устройств и механизмов швейной машинки. Но иметь общее представление об устройстве бытовой современной швейной машинки нужно иметь каждому, кто собирается ее использовать.

Представление о том, как работает челночное устройство или механизм продвижения ткани, электропривод и др. даст вам возможность не только правильно эксплуатировать швейную машину, но в некоторых случаях выполнить несложную регулировку своими руками.

Несмотря на то, что к каждой машинке прилагается подробная инструкция с наглядными пояснениями назначения некоторых узлов и механизмов, тем не менее, разобраться в них бывает довольно сложно. Поэтому мы и предлагаем серию фото, подробно показывающих устройство швейной машинки фирмы Juki, модель 510. Примерно также устроены и другие электромеханические швейные машины, например японская швейная машинка Brother.

Челночный ход и механизм продвижения ткани

Челночный ход швейной машины Juki 510 вращающегося типа. Подробнее о таком типе челнока смотрите в статье Как устроен швейный челнок и др.
В этой статье мы лишь отметим, что такой тип челнока очень удобно регулировать, причем регулировку можно выполнить довольно точно. Для этого нужно ослабить винты его крепления к валу и сдвигать (от себя, на себя) относительно лезвия иглы и вращать (влево или вправо) по отношению к ушку швейной иглы.

Иногда нужно снимать не только игольную пластину, но и крышку на которой она крепится. За многие годы в этом отсеке накапливается множество обрезков нитки, очесы, пыль. К тому же появляется хороший доступ ко всем механизмам и деталям челночного хода, что позволяет не только их хорошо очистить, но и обильно смазывать.

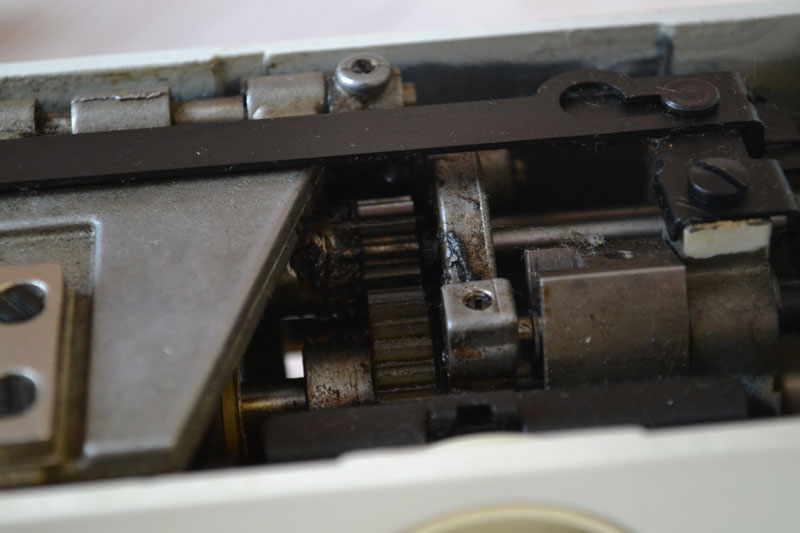

Зубья металлических шестерен нужно смазывать не жидким машинным маслом, а густой не твердеющей смазкой.
Пластмассовые трущиеся детали смазывать не нужно.

Игольная пластина должна быть без царапин и зазубрин

Не тяните при шитье ткань рукой, не шейте на бытовой машинке толстые и грубые ткани. И тогда будут целыми не только швейные иглы, но и поверхность игольной пластины, поверхность носика челнока.

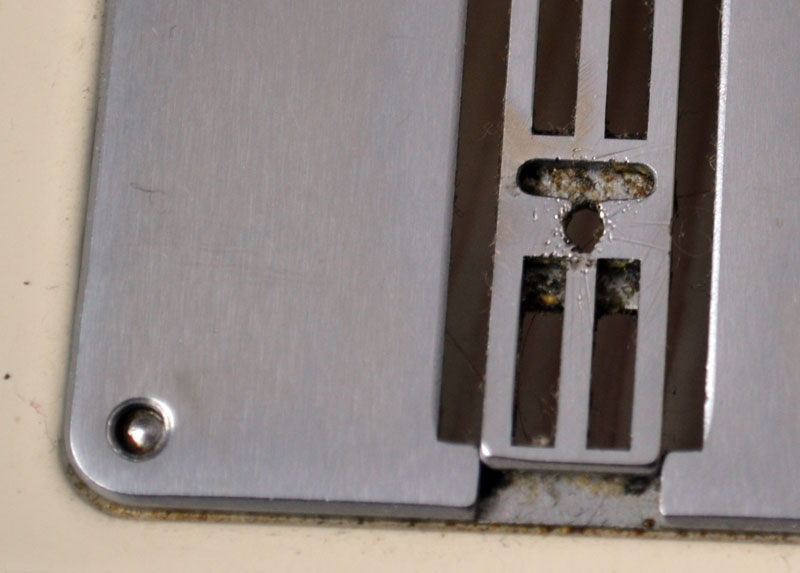

Если на игольной пластине появились такие вот зазубрины их обязательно нужно удалить (снять слой металла на наждаке). Но делать это можно только специалисту, вам я могу рекомендовать зашлифовать заусеницы надфилем, чтобы они не препятствовали продвижению ткани и иногда и не создавали затяжки ткани.

Узел лапки и механизм игловодителя Джуки 510

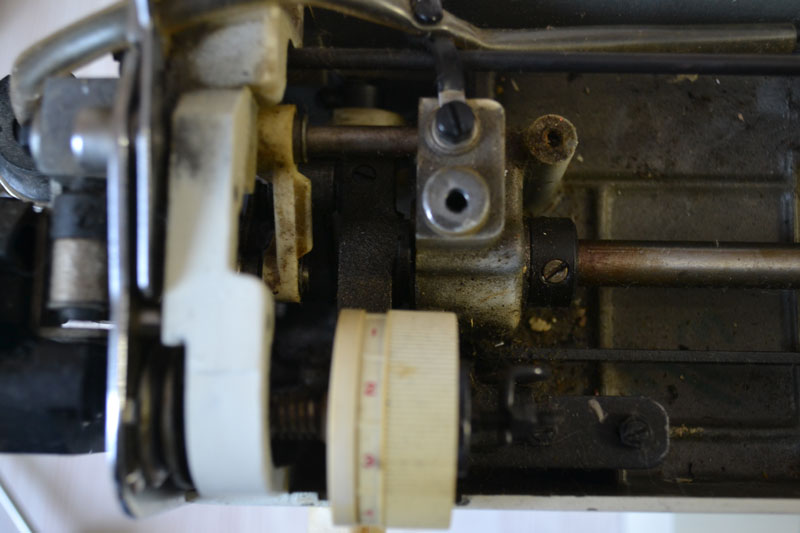

Объяснять назначение деталей в этом отсеке не будем, но дадим несколько рекомендаций. Во-первых, вы должны знать, что именно здесь часто скрыта регулировка давления лапки на ткань. Этот рычаг хорошо видно на следующем фото (слева).
Далее, периодически снимайте эту крышку и производите чистку всех деталей жесткой кисточкой (для клея).
Обильно смазывать эти механизмы нельзя, поскольку избыток масла может попасть во время пошива изделия на ткань, лучше чаще смазывать.
У некоторых машинок, лампочку освещения невозможно заменить пока не снимешь фронтальную крышку. Кстати, имейте ввиду при смене лапочки, что некоторые из них не выкручиваются. Есть такие типы лампочек, которые при замене вдавливаются и слегка поворачиваются, примерно как у автомобиля.

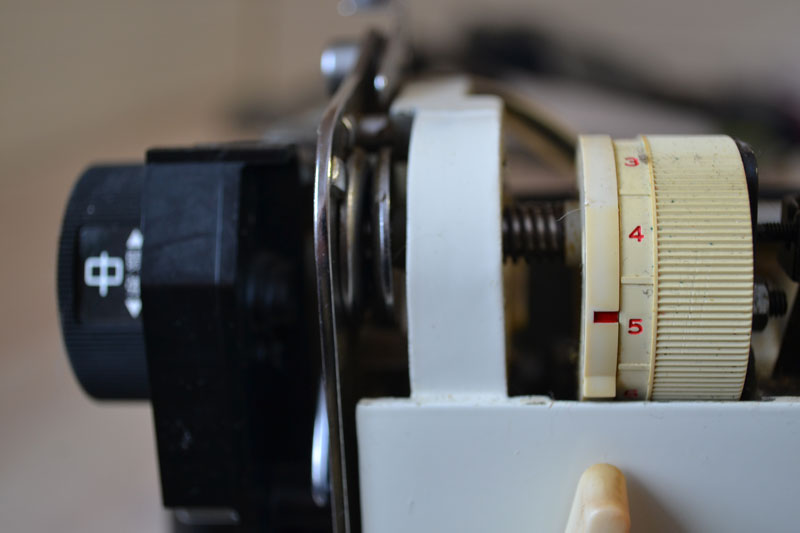

На этом фото хорошо видно устройство натяжителя верхней нитки швейной машины Juki 510. Но и у многих других машинок он устроен аналогично. Ни разбирать, ни регулировать его без надобности не нужно. Если у вас появились «проблемы» со строчкой, и вы думаете что «виноват» в этом натяжитель, то просто раздвиньте тарелочки натяжителя шилом и убедитесь что там нет очесов или обрывков нитки.

Механизмы вращения верхнего и нижнего вала

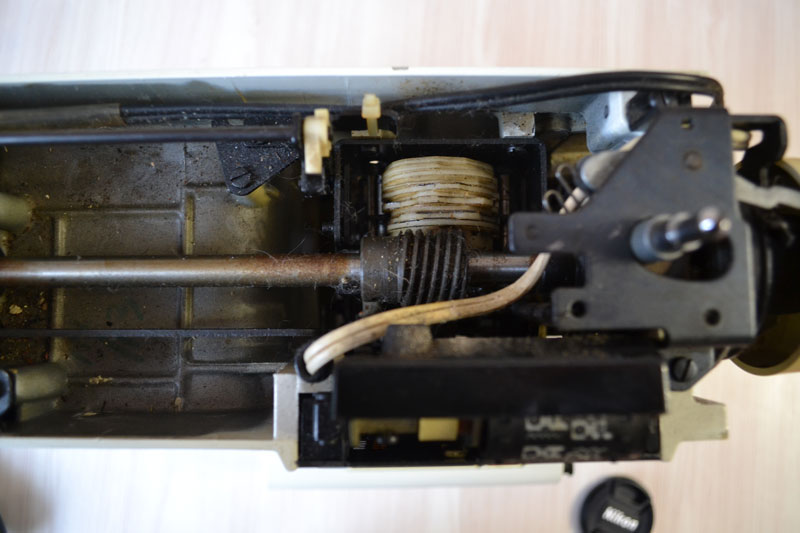

На этом фото крупным планом изображено копировальное устройство, отвечающее за выполнение разнообразных строчек, важнейшая из которых является зигзаг. Кстати, именно на базе этой строчки и создаются сотни других. Посмотрите внимательно на фото, вы видите, что на верхнем валу напрессована металлическая втулка. А вращает она пластмассовую, ее не видно в этом ракурсе. Но это неважно, важно то, что при чрезмерной нагрузке мощная металлическая шестерня может «съесть» зубья пластмассовой шестерни. Именно поэтому нельзя перегружать бытовую швейную машинку пошивом грубых тканей, кожи и других материалов. Выполнить ремонт, связанный с заменой шестерни практически невозможно, поскольку таких запчастей нет даже в сервисных центрах, берегите свою швейную машинку.

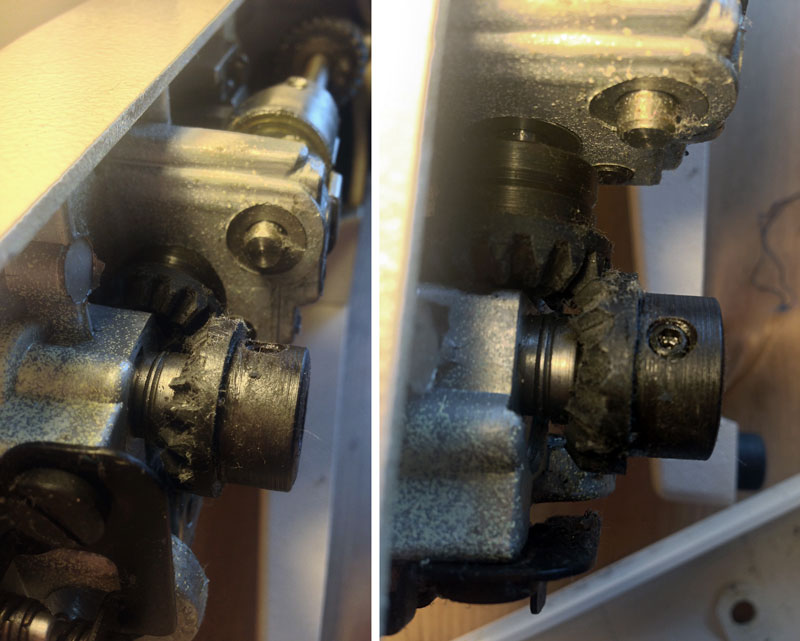

А вот на этом снимке демонстрируется, что иногда случается с пластиковыми шестернями. Правда этой модели Джуки такого узла нет, этот снимок сделан с машинки Зингер выпуска 90-х годов.

При смазке швейной машинки включите ее на самые низкие обороты (нажмите педаль) и последовательно определяйте трущиеся места втулок и рычагов. Капните несколько капель масла (медицинским шприцом) и включите снова машинку на медленный ход, пусть масло полностью проникнет в полости втулки. Смажьте следующий узел и так все механизмы и узлы.

Механизм электропривода и зубчатый ремень главного вала

Не все швейные машинки можно легко и просто разобрать, особенно современных моделей. В основном для этого потребуется специальная отвертка. Кроме того, винты крепления тщательно замаскированы на корпусе. Это связано с тем, что производители швейных машин ограничивают доступ к механизмам машинки любителям ремонтировать своими руками. Все работы связанные с настройкой и регулировкой машинки должны выполняться специалистами в сервисных центрах.

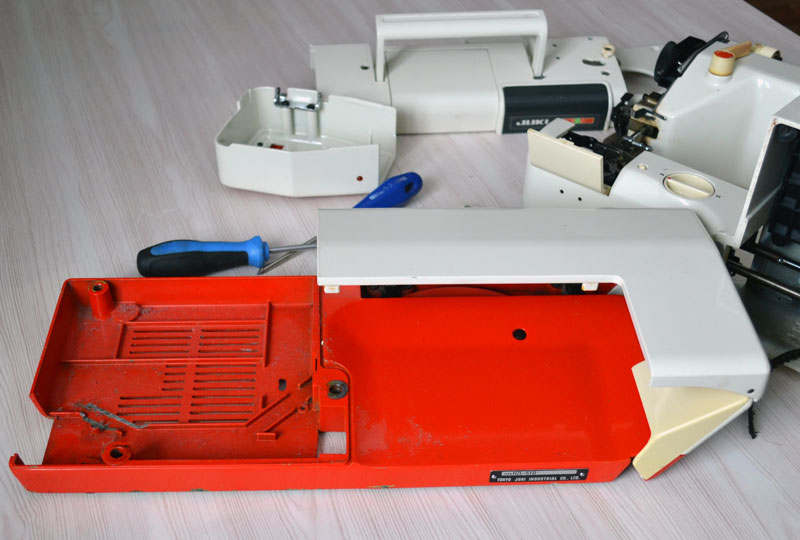

Но у швейной машины Juki 510 снять защитные крышки не составляет никакого труда, нужна лишь обычная крестовая отвертка.

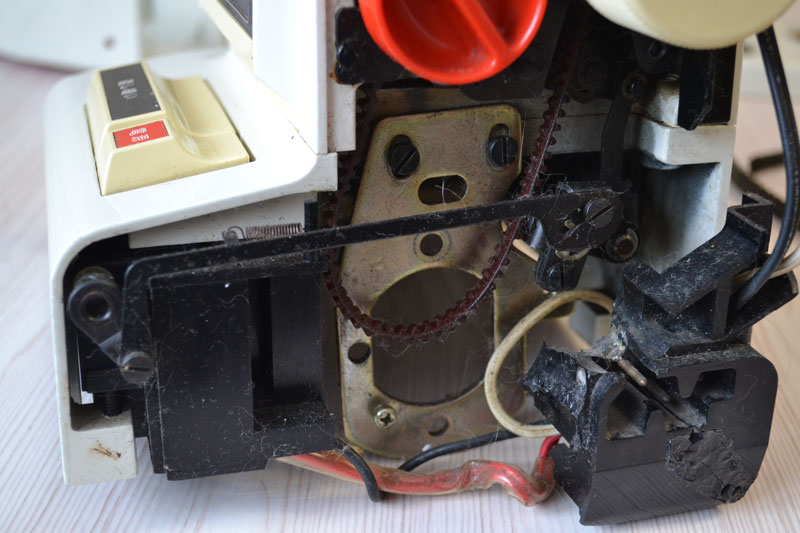

На этом фото хорошо видно место крепления электродвигателя (он снят) и приводной ремень к нему. Редко, но все же нужно иногда проверять натяжение ремня электропривода. Иначе ремень может проскальзывать, машинка станет медленней работать, появится шум и свист.
Натяжение ремня нельзя делать слишком большим, он может от этого со временем порваться. Регулируйте его натяжение так, чтобы при нажатии пальцем он с усилием, но все же слегка прогибался.

У этой модели швейной машины Джуки три ремня. Про один мы только что упоминали, второй можно увидеть на фото чуть выше. И есть еще один самый главный ремень, соединяющий верхний и нижний вал швейной машинки. Этот зубчатый швейный ремень и есть самое слабое место у этой очень выносливой и надежной японской машинки, и, кстати, не только этой.
Посмотрите на это фото, вы видите, что зубчатый ремень разорван и именно это и стало причиной хранения этой машинки на складе уже несколько лет. Купить его в магазине или заменить аналогом просто невозможно.

Поэтому, повторяю еще раз, берегите свою швейную машинку. Ремонт кожаной одежды, укорачивание джинсов, пошив автомобильных чехлов из брезента и другое выполняйте в ателье, где есть специальные промышленные машины. Бытовые машинки предназначены для пошива легких тканей и созданы конструкторами скорее для творчества чем для зарабатывания денег.
