Схема регулировки теплового зазора двигателя

Регулировка тепловых зазоров клапанов: в помощь автолюбителю

У различных автомобилей, в зависимости от типа двигателя, может приходиться на цилиндр два и более клапанов. Одни из них служат для впуска топливно-воздушной смеси, другие выпускают отработанные газы. Первые клапаны принято просто называть впускными, а вторые — выпускными. А в действие их приводит и регулирует порядок работы так называемый клапанный (или газораспределительный) механизм. О том, каким способом отрегулировать клапана наиболее выгодно и просто, ведётся множество споров.

Важность регулировки зазоров клапанов двигателя

После старта двигатель и все его детали начинают нагреваться, а значит, и расширяться. При этом не стоит забывать и про естественный износ трущихся и соприкасающихся частей. Это обуславливает необходимость строго определённых зазоров между некоторыми компонентами. И тепловые зазоры клапанов (между кулачком распредвала и стержнем клапана) относятся к одним из самых важных.

При слишком малом зазоре двигатель не сможет в полной мере реализовывать свой потенциал, что не замедлит сказаться на динамических и скоростных характеристиках автомобиля. Попутно будет происходить перегрев выпускных клапанов и оплавление их краёв.

Если же зазор будет больше положенного, то тут звоночком для автовладельца будет характерное «цоканье» мотора, которое иногда может уходить с прогревом машины. При увеличенном зазоре кулачок распредвала начинает «стук» по рокеру клапанного стержня, вместо того, чтобы продавливать его.

Клапанный механизм в разрезе на примере двигателя с двумя распредвалами

Необходимость регулировки клапанов назрела, если видны такие признаки:

  • в области крышки головки блока цилиндров присутствует посторонний, слегка звенящий звук;
  • ремонтировался газораспределительный механизм;
  • последняя регулировка тепловых зазоров клапанов проводилась более 20 тыс. км назад;
  • отдача двигателя заметно упала;
  • как последствие возможен высокий расход топлива.

В большинстве современных моторов для регулировки тепловых зазоров стоят гидрокомпенсаторы. Удобно и не требует стороннего вмешательства, хоть и бытует мнение, что износ компонентов всё равно происходит немного быстрее. Двигатели многих автомобилей, в частности на вазовской классике, требуют регулировки тепловых зазоров вручную. Кто-то считает это дело простым, кто-то, наоборот, работой ответственной и серьёзной. Всё зависит от опыта, вариантов приёмов, сноровки и терпения. Работы рекомендуется проводить примерно после 20 тыс. км пробега с момента последней регулировки.

Также нет особой разницы, с бензиновым или дизельным мотором придётся иметь дело. Существенных и принципиальных отличий в процессе регулировки клапанов тут нет.

Ещё лучше совместить настройку зазора клапанов с заменой масла в двигателе. Причём именно в такой последовательности. Это даст возможность грязи, пыли и песку, что могут попасть в мотор при регулировке уйти затем вместе со старым маслом и масляным фильтром.

Подготовка

Прежде чем приступить к работе, кузов автомобиля лучше тщательно помыть и очистить от пыли и грязи подкапотное пространство, дабы ничего лишнего не попало в мотор после снятия крышки головки блока цилиндров. Затем машину очень желательно установить на максимально ровную поверхность, затянуть стояночный тормоз и подложить под колёса упоры. Нелишним будет иметь хорошее и равномерное освещение. Если последнего недостаточно, обзаведитесь дополнительными источниками света.

Читайте также:  Машин газ 53 своими руками

Вовсе необязательно покупать подобные упоры, их вполне можно сделать своими руками

Далее необходимо подождать, пока двигатель остынет до рекомендуемой температуры (обычно это 15–25 °С), чтобы измерения были максимально точными. Иногда опытные мастера берутся за регулировку «на горячую», учитывая определённые поправки на повышенную температуру мотора. Но двигатели бывают разные, со своими нюансами и поправками, так что лучше подождать. Свободное время можно пустить на замену фильтров, проверку оптики и т.д.

Регулировку тепловых зазоров клапанов можно проводить и при снятой головке блока цилиндров. Тут кому какая схема работы удобнее, нельзя считать такой способ неправильным. Только следует помнить, что при установке ГБЦ на машину и протяжке возможны смещения зазоров либо в плюс, либо в минус от необходимых показателей. Поэтому лучше подстраховаться и перепроверить.

Перечень инструментов для работы

  • Комплект гаечных ключей.
  • Пара отвёрток.
  • Измерительный щуп.
  • Набор регулировочных шайб.
  • Микрометр.
  • Пинцет.
  • Специальное приспособление для регулировки клапанов.

Набор инструментов для регулировки клапанов на автомобилях ВАЗ

Регулировка тепловых зазоров клапанов с использованием щупа

  1. Для начала надо отцепить все трубки от крышки клапанов, тросики, ведущие к приводам заслонок, и произвести демонтаж корпуса воздушного фильтра. Чтобы коленвал легче прокручивался, свечи тоже можно выкрутить.
  2. Открутить две гайки и снять крышку, после чего с верхней части ГБЦ удаляются остатки масла.
  3. Снимается передний кожух ремня ГРМ.
  4. Поршень цилиндра, с которого начнётся регулировка зазоров, выставляется в верхнюю мёртвую точку сжатия. Все клапаны в таком положении будут закрыты. В процессе для наиболее точного результата можно ориентироваться на нанесённые производителем метки.
  5. Далее коленвал по звёздочке проворачивать следует по часовой стрелке. Для оптимальной регулировки клапанов требуется, чтобы совпадали риски на коленвале и корпусе подшипников. Для большего удобства можно нанести свои метки. Тогда в дальнейшем положение каждого цилиндра можно будет определять по зубьям звёздочки.
  6. На винте, использующемся для установки зазора, отжимается контргайка. Выставляется зазор таким образом, чтобы плоский щуп был пределом подворота болта. После чего контргайка затягивается. Попутно необходимо следить за силой затягивания контргайки, иначе полученные параметры можно сбить.
  7. Закончив с затяжкой, необходимо щупом ещё раз проверить выставленный зазор. Последний должен проходить с лёгким усилием. Если результат отличается от нужного — провести регулировку заново.
  8. Повторить процесс со всеми последующими клапанами.

Выше был приведён метод регулировки клапанов с помощью щупа. На многих современных автомобилях для этой процедуры применяются специальные регулировочные шайбы. Весь объём работ отлично продемонстрирован на приведённом ниже видео.

Пример регулировки клапанов на ВАЗ 2108–2115

Как регулировать 6-цилиндровый рядный мотор: видео

Как отрегулировать с помощью рейки и индикатора

Ещё для регулировки теплового зазора клапанов может применяться специальная рейка в паре с индикатором. Этот набор помогает добиться большей точности, нежели при использовании щупа или шайб.

Набор с рейкой и индикатором для регулировки тепловых зазоров клапанов

Порядок работ следующий:

  1. После подготовительных процедур и демонтажа крышки клапанов мотор прокручивается до совпадения метки на шестерне распредвала с корпусной меткой.
  2. Маркером на обратной стороне шестерни относительно заводской метки можно через каждые 90 градусов проставить свои отметки.
  3. При помощи трёх болтов фиксируем рейку на выступе блока подшипников.
  4. В специальное гнездо на планке ставится стрелочный индикатор с установленной на «0» шкалой.
  5. Специальным приспособлением берётся кулачок и тянется вверх, после чего стрелка индикатора сместиться на 50–52 деления. Если полученные цифры отличаются, тогда клапан регулируется по сценарию, описанному при работе с щупом.
Читайте также:  Какие автомобили подходят для газа

Видео о последовательности проведении работ

Если стоит ГБО (газ)

В случае если автомобиль оснащён газобаллонным оборудованием, регулировка клапанов приобретает свои характерные особенности. Зазоры для впускных клапанов можно выставлять по инструкции, как для бензина. А вот выпускным требуется уделить отдельное внимание. Связано это с особенностями топливно-воздушной смеси на газу, температура горения которой выше, а время горения ниже. Регулировку выпускных клапанов при наличии ГБО лучше проводить с периодичностью в два раза чаще, а сами зазоры выставлять максимально допустимыми по инструкции. Некоторые мастера советуют ставить на 10–20% больше рекомендуемых.

Приведёнными выше способами можно достаточно точно отрегулировать тепловые зазоры клапанов, попутно оптимизировав фазы газораспределения и улучшив в целом работу всего газораспределительного механизма. Это позволит увеличить срок службы компонентов двигателя и его моторесурс.

Регулировка тепловых зазоров двигателя

Проверка и регулирование тепловых зазоров в газораспределительном механизме.

Тепловые зазоры двигателя в механизме газораспределения регулируйте на холодном двигателе не ранее чем через 30 мин после его останова.

При регулировке тепловых зазоров коленчатый вал устанавливайте последовательно в положения I, II, III, IV (табл. 3), которые определяются поворотом коленчатого вала относительно начала впрыскивания топлива в первом цилиндре (см. «Система питания ») на угол, указанный в таблице. При каждом положении регулируйте одновременно зазоры клапанов двух цилиндров в порядке работы: 1—5—4— 2—6—3—7—8.

Таблица 3. Углы поворота коленчатого вала относительно начала впрыскивания топлива в первом цилиндре при регулировании тепловых зазоров

Значение параметра при положениях коленчатого вала

Угол поворота коленчатого вала

Цилиндры регулируемых клапанов

Регулировка тепловых зазоров производится в следующем порядке:

  • снимите крышки головок цилиндров;
  • проверьте момент затяжки и при необходимости затяните болты крепления головок цилиндров;
  • установите фиксатор маховика в нижнее положение;
  • снимите крышку люка в нижней части картера сцепления;
  • вставляя ломик в отверстия на маховике, проворачивайте коленчатый вал до тех пор, пока фиксатор не войдет в зацепление с маховиком;
  • проверьте положение меток на торце корпуса муфты опережения впрыскивания топлива и фланце ведущей полумуфты привода топливного насоса высокого давления. Метки должны находиться в верхнем положении. Если риски находятся внизу, выведите фиксатор из зацепления с маховиком, проверните коленчатый вал на один оборот, при этом фиксатор должен войти в зацепление с маховиком;
  • установите фиксатор маховика, в верхнее положение;
  • проверните коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны маховика) на угол 60° (поворот маховика на угловое расстояние между двумя соседними отверстиями соответствует повороту коленчатого вала на 30°), т. е. в положение I. При этом клапаны 1-го и 5-го цилиндров закрыты (штанги клапанов легко проворачиваются от руки);
  • проверьте момент затяжки гаек крепления стоек коромысел регулируемых цилиндров и при необходимости затяните их;
  • проверьте щупом зазор между носками коромысел и торцами стержней клапанов 1-го и 5-го цилиндров. Щуп толщиной 0,3 для впускного и 0,4 мм для выпускного клапанов должен входить с усилием (передние клапаны правого ряда цилиндров — впускные, левого ряда — выпускные);
  • для регулирования зазора приспособлением И801.14.000 (рис. 63) ослабьте гайку регулировочного винта, вставьте в зазор щуп и, вращая винт отверткой 2, установите требуемый зазор. Придерживая винт отверткой, затяните гайку и проверьте величину зазора;
  • дальнейшее регулирование зазоров в клапанном механизме проводите попарно в цилиндрах 4 и 2 (положение II), 6 и 3 (положение III), 7 и 8 (положение IV), проворачивая коленчатый вал по ходу вращения каждый раз на 180° (см. табл. 3);
  • пустите двигатель и проверьте его работу, при правильно отрегулированных зазорах стука в клапанном механизме не должно быть;
  • установите крышки люка картера сцепления и головок цилиндров.
Читайте также:  Mercedes w140 тест драйв

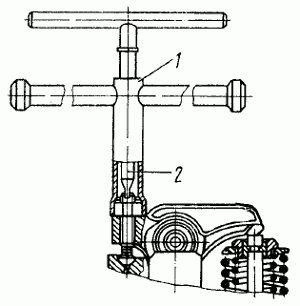

Рис. 63. Регулировка тепловых зазоров приспособлением И801.14.000: 1 — ключ; 2 — отвертка

Для смены фильтрующих элементов фильтра тонкой очистки топлива:

  • выверните на два-три витка сливные пробки 10 (см. рис. 32) и слейте топливо из фильтра, затем вверните пробки;
  • выверните болты крепления колпаков фильтра, снимите колпаки (рис. 64) и удалите загрязненные фильтрующие элементы;
  • промойте колпаки дизельным топливом;
  • установите в каждый колпак новый фильтрующий элемент;
  • установите колпаки с элементами и затяните болты;
  • пустите двигатель и убедитесь в герметичности фильтра.

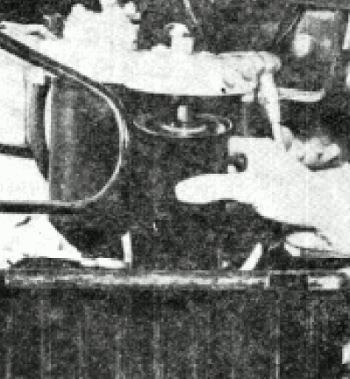

Рис. 64. Обслуживание фильтра тонкой очистки топлива

Подтекание топлива устраните подтяжкой болтов крепления колпаков.

Для технического обслуживания фильтра грубой очистки топлива:

  • слейте топливо из фильтра, ослабив сливную пробку 1 (см. рис. 36);
  • выверните четыре болта 7 крепления стакана к корпусу фильтра и снимите стакан 2 вместе с фланцем 8;
  • выверните фильтрующий элемент из корпуса;
  • промойте сетку фильтрующего элемента и полость стакана бензином или дизельным топливом, продуйте сжатым воздухом;
  • наденьте на фильтрующий элемент уплотнительную шайбу, распределитель 6 и вверните фильтрующий элемент в корпус;
  • установите стакан фильтра и закрепите его болтами;
  • затяните сливную пробку;
  • убедитесь в отсутствии подсоса воздуха через фильтр на работающем двигателе; при необходимости устраните подтягиванием болтов крепления стакана к корпусу.

Для проверки и регулирования угла опережения впрыскивания топлива:

  1. Проверните коленчатый вал ломиком за отверстие на маховике через люк в нижней части картера сцепления до совмещения меток на корпусе топливного насоса высокого давления и автоматической муфте опережения впрыскивания топлива (рис. 65).
  2. Проверните коленчатый вал двигателя на пол-оборота против хода вращения (по часовой стрелке, если смотреть со стороны маховика).
  3. Установите фиксатор маховика в нижнее положение и проворачивайте коленчатый вал по ходу вращения до тех пор, пока фиксатор не войдет в паз маховика. Если в этот момент метки на корпусах топливного насоса и автоматической муфты совместились, то угол опережения впрыскивания установлен правильно: фиксатор переведите в верхнее положение.
  4. Если метки не совместятся:
    1. ослабьте верхний болт 3 ведомой полумуфты привода, поверните коленчатый вал по ходу вращения и ослабьте второй болт;
    2. разверните муфту опережения впрыскивания топлива за фланец ведомой полумуфты привода в направлении, обратном ее вращению, до упора болтов в стенки пазов (рабочее вращение муфты правое, если смотреть со стороны привода);
    3. опустите фиксатор в нижнее положение и поворачивайте коленчатый вал двигателя по ходу вращения до совмещения фиксатора пазом маховика;
    4. медленно поворачивайте муфту опережения впрыскивания топлива за фланец ведомой полумуфты привода только в направлении вращения до совмещения меток на корпусах насоса и муфты опережения впрыскивания. Закрепите верхний болт полумуфты привода, установите фиксатор в верхнее положение, поверните коленчатый вал и закрепите второй болт.
  5. Проверьте правильность установки угла опережения впрыскивания, как указано в п. 3.

Для смазывания автоматической муфты опережения впрыскивания топлива используйте масло, применяемое для двигателя. На корпусе муфты имеются два отверстия, закрытые винтами с уплотнительными шайбами — масло залейте через верхнее отверстие до появления его из нижнего.

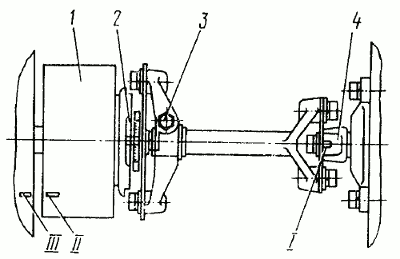

Рис. 65. Установка начала впрыскивания топлива в первом цилиндре двигателя по меткам: 1 — муфта автоматическая опережения впрыскивания; 2 — полумуфта ведомая; 3 — болт стяжной; 4 — фланец задний ведущей полумуфты; I — метка на заднем фланцe полумуфты; II — метка на муфте опережения впрыскивания; III — метка на корпусе топливного насоса высокого давления
