Схема охлаждения двигателя мерседес 210

После пуска холодного двигателя охлаждающая жидкость циркулирует по малому кругу, который ограничивается водяной рубашкой охлаждения двигателя и радиатором отопителя (рис. 5.25). Термостат остается закрытым, пока двигатель не нагреется до рабочей температуры.

Рис. 5.25. Схема циркуляции охлаждающей жидкости бензинового двигателя: А — термостат закрыт, жидкость циркулирует в двигателе по малому контуру при температуре ниже +85 °С (+87 °С); В — термостат частично открыт, жидкость циркулирует по малому и большому контурам при температуре от +85 (+87) до +94 °С (+102 °С); С — термостат полностью открыт, жидкость циркулирует по большому контуру, через радиатор, при температуре более +94 °С (+102 °С); 1 — блок цилиндров; 2 — головка блока; 3 — насос охлаждающей жидкости; 4 — термостат; 5 — нижний патрубок системы охлаждения; 6 — верхний патрубок системы охлаждения; 7 — радиатор; 8 — соединительный патрубок; 9 — патрубок для выхода воздуха; 10 — расширительный бачок; 11 — поплавок; 12 — сливной бачок; 13 — патрубок подвода охлаждающей жидкости к радиатору отопителя; 14 — патрубок отвода охлаждающей жидкости от радиатора отопителя правый; 15 — радиатор отопителя; 16 — патрубок отвода охлаждающей жидкости от радиатора отопителя левый; 17 — масляный радиатор

В малом контуре термостат закрывает путь жидкости к радиатору.

Количество охлаждающей жидкости, циркулирующей по малому кругу, меньше, поэтому двигатель быстрее достигает рабочей температуры. Затем термостат открывается, и горячая охлаждающая жидкость начинает циркулировать через радиатор сверху вниз. В радиаторе в результате его обдува встречным потоком воздуха тепло от двигателя отводится в атмосферу. Термостат регулирует температуру охлаждающей жидкости, предохраняя двигатель от перегрева и охлаждения.

Охлаждающая жидкость напрямую подается обратно в двигатель. Так она быстрее нагревается, обеспечивая разогрев двигателя. Радиатор подключается только тогда, когда охлаждающая жидкость достигнет определенной температуры. Термостат открывается, холодная жидкость, выходящая из наружного контура, постепенно перемешивается с нагретой водой из малого контура. Это предотвращает так называемый холодный шок двигателя.

Как только температура охлаждающей жидкости начинает подниматься, термостат открывается, и жидкость начинает циркулировать по большому контуру, одновременно закрывается малый контур. При рабочей температуре охлаждающая жидкость циркулирует по нижнему шлангу с левого резервуара радиатора к водяному насосу, который нагнетает жидкость в блок двигателя, масляный радиатор и головку цилиндров. Большая часть жидкости затем через открытый термостат по верхнему шлангу подается назад, к правому резервуару радиатора, другая часть в это время подается в радиатор отопи-теля салона автомобиля. Вытекающая снизу из радиатора охлажденная жидкость, проходя двигатель, разогревается и попадает в радиатор сверху. При проходе через радиатор горячая жидкость охлаждается. Если при движении автомобиля температура охлаждающей жидкости опускается ниже рабочей температуры, термостат снова перекрывает проход через радиатор то тех пор, пока охлаждающая жидкость не нагреется до необходимой рабочей температуры.

Для повышения эффективности охлаждения радиатора частота вращения вентилятора может быть повышена за счет применения вязкостной муфты или, в зависимости от комплектации, электровентилятора. При выключенной муфте вентилятор вращается с теми же оборотами, что и коленчатый вал двигателя, но не быстрее 1000 об/мин. Вязкостная муфта или электровентилятор включаются от биметаллического выключателя или термовыключателя в том случае, если температура охлаждающей жидкости превышает определенное значение. Отключается вентилятор, когда температура охлаждающей жидкости опускается ниже рабочей.

ПРЕДУПРЕЖДЕНИЕ

Электровентилятор радиатора может включаться и при выключенном зажигании из-за аэродинамического нагрева двигателя.

ОХЛАЖДЕНИЕ MERCEDES E-КЛАСС II W210 СЕДАН

Для идентификации автомобиля и достоверного подбора охлаждение Mercedes E-Класс II W210 Седан, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Выберете модификацию т/с для поиска охлаждение

Двигатель: объем — 2 л., мощность — 136 л.с., код — 210.035, тип — бензиновый, модель — M 111.942. Привод: задний. Год выпуска: 1995-2000

Двигатель: объем — 2 л., мощность — 163 л.с., код — 210.048, тип — бензиновый, модель — M 111.957. Привод: задний. Год выпуска: 2000-2002

Двигатель: объем — 2 л., мощность — 186 л.с., код — 210.045, тип — бензиновый, модель — M 111.947. Привод: задний. Год выпуска: 1997-2002

Двигатель: объем — 2.3 л., мощность — 150 л.с., код — 210.037, тип — бензиновый, модель — M 111.970. Привод: задний. Год выпуска: 1995-1997

Двигатель: объем — 2.4 л., мощность — 170 л.с., код — 210.061, тип — бензиновый, модель — M 112.911. Привод: задний. Год выпуска: 1997-2000

Двигатель: объем — 2.6 л., мощность — 170 л.с., код — 210.062, тип — бензиновый, модель — M 112.914. Привод: задний. Год выпуска: 2000-2002

Двигатель: объем — 2.8 л., мощность — 193 л.с., код — 210.053, тип — бензиновый, модель — M 104.945. Привод: задний. Год выпуска: 1996-1997

Двигатель: объем — 2.8 л., мощность — 204 л.с., код — 210.063, тип — бензиновый, модель — M 112.921. Привод: задний. Год выпуска: 1996-2002

Двигатель: объем — 2.8 л., мощность — 204 л.с., код — 210.081, тип — бензиновый, модель — M 112.921. Привод: полный. Год выпуска: 1996-2002

Двигатель: объем — 3.2 л., мощность — 218 л.с., код — 210.065, тип — бензиновый, модель — M 112.941. Привод: задний. Год выпуска: 1997-1998

Двигатель: объем — 3.2 л., мощность — 218 л.с., код — 210.082, тип — бензиновый, модель — M 112.941. Привод: полный. Год выпуска: 1997-1998

Двигатель: объем — 3.2 л., мощность — 220 л.с., код — 210.055, тип — бензиновый, модель — M 104.995. Привод: задний. Год выпуска: 1995-1997

Двигатель: объем — 3.2 л., мощность — 224 л.с., код — 210.065, тип — бензиновый, модель — M 112.941. Привод: задний. Год выпуска: 1997-2002

Двигатель: объем — 3.2 л., мощность — 224 л.с., код — 210.082, тип — бензиновый, модель — M 112.941. Привод: полный. Год выпуска: 1997-2002

Двигатель: объем — 4.2 л., мощность — 279 л.с., код — 210.072, тип — бензиновый, модель — M 119.985. Привод: задний. Год выпуска: 1996-1997

Двигатель: объем — 4.3 л., мощность — 279 л.с., код — 210.070, тип — бензиновый, модель — M 113.940. Привод: задний. Год выпуска: 1997-2002

Двигатель: объем — 4.3 л., мощность — 279 л.с., код — 210.083, тип — бензиновый, модель — M 113.940. Привод: полный. Год выпуска: 1999-2002

Двигатель: объем — 3.6 л., мощность — 269 л.с., тип — бензиновый. Привод: задний. Год выпуска: 1996-1998

Двигатель: объем — 5 л., мощность — 347 л.с., код — 210.072, тип — бензиновый, модель — M 119.985 (AMG 5.0). Привод: задний. Год выпуска: 1996-1997

Двигатель: объем — 5.4 л., мощность — 354 л.с., код — 210.074, тип — бензиновый, модель — M 113.980. Привод: задний. Год выпуска: 1997-2002

Двигатель: объем — 5.4 л., мощность — 354 л.с., код — 210.074, тип — бензиновый, модель — M 113.980. Привод: полный. Год выпуска: 2001-2002

Двигатель: объем — 5.4 л., мощность — 347 л.с., тип — бензиновый, модель — M 113.980. Привод: задний. Год выпуска: 1997-2002

Двигатель: объем — 2 л., мощность — 88 л.с., код — 210.003, тип — дизель, модель — OM 604.917. Привод: задний. Год выпуска: 1996-2002

Двигатель: объем — 2.2 л., мощность — 102 л.с., код — 210.007, тип — дизель, модель — OM 611.961. Привод: задний. Год выпуска: 1998-2002

Двигатель: объем — 2.2 л., мощность — 116 л.с., код — 210.007, тип — дизель, модель — OM 611.961. Привод: задний. Год выпуска: 1999-2002

Двигатель: объем — 2.2 л., мощность — 75 л.с., тип — дизель, модель — OM 604.912. Привод: задний. Год выпуска: 1996-2002

Двигатель: объем — 2.2 л., мощность — 95 л.с., код — 210.004, тип — дизель, модель — OM 604.912. Привод: задний. Год выпуска: 1995-1999

Двигатель: объем — 2.2 л., мощность — 125 л.с., код — 210.006, тип — дизель, модель — OM 611.961. Привод: задний. Год выпуска: 1998-1999

Двигатель: объем — 2.2 л., мощность — 136 л.с., тип — дизель, модель — OM 611.961. Привод: задний. Год выпуска: 1999-2002

Двигатель: объем — 2.2 л., мощность — 143 л.с., код — 210.006, тип — дизель, модель — OM 611.961. Привод: задний. Год выпуска: 1999-2002

Двигатель: объем — 2.5 л., мощность — 113 л.с., код — 210.010, тип — дизель, модель — OM 605.912. Привод: задний. Год выпуска: 1995-1999

Двигатель: объем — 2.5 л., мощность — 150 л.с., код — 210.015, тип — дизель, модель — OM 605.962. Привод: задний. Год выпуска: 1997-1999

Двигатель: объем — 2.7 л., мощность — 163 л.с., тип — дизель, модель — OM 612.961. Привод: задний. Год выпуска: 1999-2002

Двигатель: объем — 2.7 л., мощность — 170 л.с., код — 210.016, тип — дизель, модель — OM 612.961. Привод: задний. Год выпуска: 1999-2002

Двигатель: объем — 2.9 л., мощность — 129 л.с., код — 210.017, тип — дизель, модель — OM 602.982. Привод: задний. Год выпуска: 1996-1999

Двигатель: объем — 3 л., мощность — 136 л.с., код — 210.020, тип — дизель, модель — OM 606.912. Привод: задний. Год выпуска: 1995-1997

Двигатель: объем — 3 л., мощность — 177 л.с., код — 210.025, тип — дизель, модель — OM 606.962. Привод: задний. Год выпуска: 1996-1999

Двигатель: объем — 3.2 л., мощность — 197 л.с., код — 210.026, тип — дизель, модель — OM 613.961. Привод: задний. Год выпуска: 1999-2002

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Вентилятор — проверка исправности

Вентилятор служит для повышения интенсивности охлаждения радиатора воздухом. Чем интенсивнее обдув, тем интенсивнее теплообмен. В зависимости от модели и комплектации на двигатели устанавливаются электровентиляторы или вентиляторы с вискомуфтой. Оба типа вентиляторов монтируются непосредственно перед радиатором и включаются по мере надобности.

Вентилятор с вискомуфтой

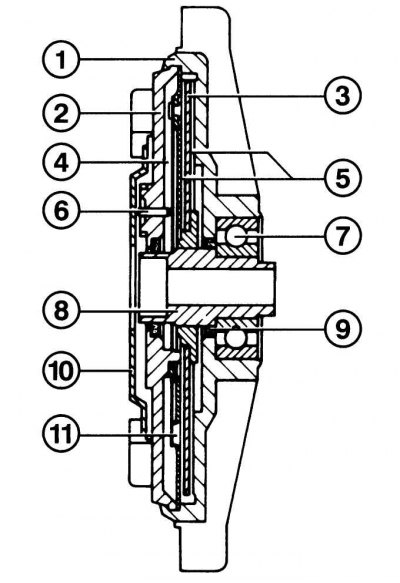

Рис. 4.50. Вискомуфта в разрезе: 1 – корпус муфты; 2 – крышка корпуса; 3 – нажимная шайба; 4 – резервная полость; 5 – рабочая полость; 6 – штифт; 7 – подшипник; 8 – ось подшипника; 9 – прокладка; 10 – биметаллические пластины; 11 – клапан

Вискомуфта (рис. 4.50), наполненная силиконовым маслом, расположена в середине крыльчатки вентилятора и управляется биметаллическими пластинами. На биметаллических пластинах имеется стальной штифт, который при окружающей температуре около +85°С открывает проход масла в рабочую полость. Вязкое силиконовое масло создает силовое замыкание между шкивом и вентилятором, под действием чего последний начинает гнать воздух.

При холодном моторе муфта практически разъединена — масло находится в резервной полости, поэтому расхода энергии на вентиляцию нет. Число оборотов вентилятора остается ниже 1000 мин -1 . Оно меняется вместе с числом оборотов двигателя, но только при низких оборотах. При достижении 4500 мин -1 срабатывает предохранительный клапан, который ограничивает число оборотов вентилятора в районе 3300 мин -1 .

Проверка вентилятора с вискомуфтой

1. На выключенном двигателе проверьте легкость хода вентилятора.

2. Проследите, чтобы у вентилятора не было сильных осевых и радиальных люфтов.

3. Убедитесь в отсутствии на вискомуфте отсутствие следов масла. Если масло есть, то она подлежит замене.

4. На прогретом моторе и закрытом капоте установите обороты 3000 мин -1 .

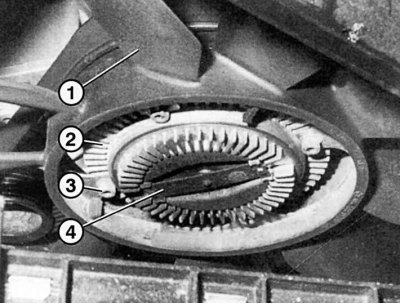

Рис. 4.51. Вискомуфта: 1 – крыльчатка; 2 – корпус муфты; 3 – болты крепления крыльчатки; 4 – биметаллические пластины

5. Муфта (рис. 4.51) должна начать работу при температуре охлаждающей жидкости +90. +95°С. В противном случае замените муфту.

Электровентилятор

Электровентилятор устанавливается только на 4-цилиндровых двигателях. Система охлаждения 4-цилиндрового двигателя сразу же «нагружается» при работе двигателя в режиме холостого хода или, к примеру, при движении по горной местности. Если вдруг периодически начинает загораться контрольная лампа температуры охлаждающей жидкости, то это говорит о неисправности вентилятора. В этом случае вы можете продолжить движение до места ремонта, предварительно дав двигателю остыть. При этом двигатель должен не испытывать больших нагрузок и как можно меньше работать на холостом ходу.

Внимание! При остановленном, но еще горячем двигателе не держите руки в районе крыльчатки вентилятора! Вентилятор может начать работу и при выключенном зажигании.

Проверка исправности вентилятора

1. Проверьте предохранитель.

2. Отсоедините штекер из разъема, находящегося рядом с корпусом термостата.

3. Перемкните проводом штекер. Если вентилятор заработает, значит, неисправен термовыключатель. Если не заработает — неисправен вентилятор или кабель имеет обрыв.

4. Для продолжения движения перемкните штекер и заизолируйте его. Также, во избежание короткого замыкания и попадания грязи, заизолируйте ответную часть.

5. При длительной остановке или стоянке обязательно снимите проволочную перемычку во избежание разряда аккумулятора.

Проверка и замена охлаждающей жидкости Mercedes W210

Охлаждающая жидкость имеет состав, который входят различные вещества, защищающие от замерзания, противодействующие коррозии. Mercedes заполняет каналы системы охлаждения двигателя специальным охлаждающим средством, химический состав которого индивидуально подходит для системы охлаждения двигателей Mercedes.

Правильная смесь из воды и противозамерзающего средства зависит от общей вместимости системы охлаждения, которая, в свою очередь, для отдельных типов двигателей различается в зависимости от комплектации.

Доля противозамерзающего средства должна составлять 50% — это соответствует надежной защите от морозов до —37 °С. При большей доле свыше 50% свойства поглощения тепла охлаждающей жидкости ухудшаются и тем самым происходит отведение тепла.

Ниже 40% долю этого средства в смеси, разумеется, понижать нельзя, иначе охлаждающие и прежде всего противокоррозийные способности существенно снижаются, а при температуре ниже нуля охлаждающая жидкость застывает.

Внимание: если необходимо долить охлаждающее средство, нельзя использовать только воду, а всегда примешивать также противозамерзающие и противокоррозийные средства.

Практический совет! Если в поездке вы заметили, что охлаждающая жидкость стремительно уходит и уровень уже ниже требуемого, то не в коем случае не доливайте холодную воду. Это может привести к искривлению ГБЦ (головки блока цилиндров), соответственно в каких-то местах появятся зазоры в прокладке и антифриз будет попадать в камеры сгорания. Обязательно дождитесь пока двигатель полностью остынет, долейте воды и доберитесь до ближайшего сервиса.

Проверка и доливка охлаждающей жидкости

• Процесс проверки необходимого объема антифриза проводится при остывшем двигателе, поскольку это покажет реальным объем жидкости (при нагреве она расширяется), а также она не будет находится под давлением и не будет выплескиваться при открытии крышки бачка.
• При холодном двигателе указатель должен быть расположен до разделительного паза между верхней и нижней частями бачка. При этом поплавок индикатора уровни охлаждающей жидкости располагается сверху.

Долейте охлаждающую жидкость до маркировки (указана стрелкой) на бачке.

• Откручиваем крышку бачка (делаем это осторожно, желательно делать через толстую тряпку, чтобы в случае выплескивания, жидкость не принесла вреда здоровью).
• Доливать жидкость следует до паза, указанного на фото выше. Если вы переборщили, то излишки жидкости выплеснуться через крышку, когда двигатель будет полностью разогрет.
