Газовая установка 4 поколения, устройство, принцип работы, схема установки

Сегодня мы поговорим про ГБО 4 поколения, особенности конструкции, принцип работы, преимущества перед ранними поколениями ГБО, порядок установки на карбюраторные и инжекторные автомобили, что лучше использовать пропан или бутан. Итак, поехали.

Переоборудование автомобиля под использование газа в качестве основного топлива становится все более актуальным в условия вечно растущих цен на бензин.

Это оборудование позволяет функционировать на более дешевом топливе, без большого вмешательства в конструкцию авто.

С улучшением конструкции автомобиля, а также с ужесточением норм по токсичности, введенных в Европе, которые обозначаются как Евро, модернизировалось и газобаллонное оборудование.

Если ГБО 1 поколения была по конструкции очень простой, без использования электроники, то газовое оборудование 4 поколения – это уже сложное электронно-механическое устройство, хотя суть их работы одна – подача газа в цилиндры двигателя в определенных условиях.

Но у первого поколения газ поступал за счет разрежения, создаваемого в цилиндрах двигателя, и речи о точной дозировке топлива при разных режимах функционирования силовой установки там не шла.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.

Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.

Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Что лучше использовать метан или пропан?

Газовая установка 4 поколения в качестве топлива может потреблять как метан, так и пропан-бутан. Из-за используемого вида газа ГБО 4 поколения по конструкции между собой отличаются.

Поскольку метан в баллонах содержится под высоким давлением, то и баллоны должны соответствующие.

На выходе с баллона в конструкцию включен фильтр, для улавливания механических примесей в газе.

Газовые магистрали должны выдерживать высокое давление. Газовый редуктор у авто работающего на этом газе имеет две секции, проходя через которые, давление газа снижается до нужного. В остальном конструкция не меняется.

Недостатком использования этого вида газа является большой вес баллонов, что не всегда приемлемо на легковых авто.

К тому же метановых заправочных станций значительно меньше. Но этот газ – дешевле, поэтому его применение более актуально на коммерческом транспорте.

На установках, рассчитанных на использование пропан-бутана, поскольку этот газ находится в сжиженном состоянии, баллон по габаритам и весу значительно меньше.

Редуктор под этот газ имеет только одну секцию. Очистка газа от примесей производится фильтром, включенным в конструкцию после редуктора.

Установка оборудования на инжекторные и карбюраторные авто

Подключение всех элементов ГБО 4 поколения, кроме проводки, сравнительно не сложное. На заданное место устанавливается баллон, от него прокладываются магистрали к газовому клапану.

От газового клапана идут трубопроводы к редуктору. А из редуктора выходит трубопровод, идущий к газовой рампе. От газовой рампы идут трубки к впускному коллектору.

Затем производится подключение электронного блока управления к проводке штатной системы питания.

Установить ГБО 4 поколения на карбюраторные авто можно, но технологически это сделать сложно.

И если установить все элементы, начиная от баллона и заканчивая газовой рампой можно, то проблема возникает в управлении этим оборудованием.

Поскольку штатного блока управления топливной системой у карбюраторного двигателя нет, то и сигнал для управления газовыми форсунками брать неоткуда.

Некоторые умельцы, чтобы оборудование этого поколения на авто с карбюратором работало, начинают с установки датчиков, которые нужны для снятия требуемых показателей – температуры газа и охлаждающей жидкости, давления, лямбда-зонд.

Затем делают самодельные блоки управления, от которого и используется сигнал для блока управления ГБО.

По сути, они создают на карбюраторном двигателе имитацию работы инжекторной системы питания. Но это все очень сложно в реализации.

Поэтому установка данного оборудования на карбюраторное авто для любителя самому является практически неразрешимой задачей, поскольку придется решать множество проблем, которые возникают в процессе подключения оборудования.

Установить ГБО 4 поколения на инжекторный автомобиль самому можно. Нужно лишь правильно разместить все оборудование и выполнить врезку во впускной коллектор, произвести проверку герметичности системы.

Сложнее подключиться к штатной системе питания. Важно не перепутать провода.

Подводим итог

Сейчас ГБО 4 поколения является самым распространенным. При его установке не нарушаются параметры работы бензиновой системы питания.

Высокая точность дозировки обеспечивает более экономичный расход. В случае какого-то нарушения работы оборудования автомобиль автоматически переходит на использование бензина.

Конструкция этого ГБО четвертного поколения является универсальной, что позволяет ее использовать на двигателях с разным количеством цилиндров, нужно лишь подобрать редуктор по производительности и установить рампу с требуемым количеством электромагнитных форсунок.

При этом установка этого оборудования не нарушает заданную норму токсичности. Продолжение, установка ГБО 4 поколения своими руками.

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Плюсы и минусы установки ГБО своими руками

Чтобы выяснить, какие плюсы и минусы имеются в самостоятельной установке, необходимо ознакомиться с многочисленными отзывами и обзорами тех людей, которые пробовали это сделать. Надо сказать, что каждому человеку это будет даваться по-разному. Это зависит от опыта работы с автомобильной техникой, знаний и умений.

Специалисты, которые занимаются этой работой на автомобильных сервисах, не рекомендуют делать этого самостоятельно. Их советы не основываются на одном желании заработать денег. Установить на авто ГБО своими руками не только сложно, но и опасно. Нельзя быть уверенным в том, что все получится идеально, если не уверен в каждом своем действии.

Положительные стороны самостоятельной работы:

• экономия денежных средств;
• развитие навыков и знаний;

Отрицательные стороны самостоятельной работы:

• большие затраты времени;
• необходимость самостоятельно регистрировать оборудование, подготавливать и представлять в ГАИ все необходимые документы;
• вероятность неправильной установки или выбора элементов системы;
• велика вероятность отсутствия всех инструментов, необходимых при работе;
• невозможность проверки и настройки при отсутствии диагностического оборудования;

Установка оборудования на карбюраторное авто

Теоретически ГБО 3 поколения можно подключить и на карбюраторное авто, поскольку данное оборудование оснащается своим блоком управления.

При установке на такое авто не потребуется эмулятор форсунок, зато понадобиться бензиновый клапан, перекрывающий поступление бензина.

Но без лямбда-зонда и датчика дроссельной заслонки оборудование работать не сможет, поэтому придется решать эту проблему, что не так просто.

Можно конечно заменить распределитель с электронным блоком управления на обычный вакуумный редуктор-регулятор, но тогда оборудование будет относиться к 1 поколению.

Установка ГБО своими руками: пошаговая инструкция

Если же владелец автомобиля решился на этот шаг, то каждый этап необходимо выполнять вдумчиво, использовать несколько источников для сравнения инструкций и консультироваться с квалифицированными специалистами. Именно это занимает больше всего времени. При этом установка ГБО на карбюратор своими руками – это возможность повысить уровень знаний и умений.

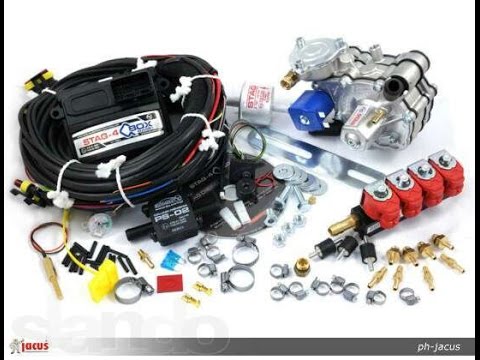

Начать работу стоит с закупки всех запчастей оборудования. В стандартный комплект газобаллонного оборудования 4 поколения входят:

1. Комплект ГБО. В его состав могут входить различные элементы, в зависимости от марки автомобиля. Эту информацию лучше уточнять у специалистов. Владельцы производят закупку жгутов, «мозгов», клапана, шлангов, форсунок, датчиков, кнопки и редуктора.
2. Баллон. Выбирать этот элемент стоит, исходя из конструкции автомобиля. Существуют различные исполнения: в виде тора, прямые и т. д.
3. Мультиклапан. Желательно, чтобы он был укомплектован выносной системой для заправки.
4. Сенсор уровня газа.
5. Программатор, необходимый для настройки блока управления.
6. Диск, на котором есть инструкция, схемы и прошивка.
7. Жгут форсунок.
8. Медные шланги 1,5 и 8 метров, диаметр 8 и 6 соответственно.

Вам будет интересно >> Установка ГБО 4 поколения на Рав 4

Как показывает практика, стоимость всех запчастей находится в районе 20 тыс. руб.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем, общие расходы составляют около 25тысяч рублей.

Очередность выполнения операций:

• установка баллона;
• монтаж мультиклапана;
• монтаж датчика уровня;
• установка электромагнитного запорного клапана;
• монтаж магистралей и заправочного устройства;
• проверка системы на герметичность;
• монтаж редуктора;
• врезание и монтаж форсунок в коллектор;
• сбор магистрали низкого давления;
• заправка бака и опрессовка;
• установка «мозгов»;
• настройка системы и проверка работоспособности.

При установке баллона необходимо учесть, что отверстие под мультиклапан должно располагаться с той стороны, где и заливное отверстие топлива. Мультиклапан устанавливается на баллон при помощи болтов. Процесс установки датчика уровня на мультиклапан может различаться в зависимости от выбранной модели.

Больше всего времени может занять монтаж магистралей и заправочного устройства. В газовом оборудовании 4 поколения имеется две магистрали. Одна используется в качестве основной магистрали, а другая – в качестве заправочной. Для соединения медных трубок используются медные болты и бочонки.

ВНИМАНИЕ! После выполнения вышеперечисленных операций следует выполнить проверку на герметичность!

Для того чтобы определить герметичность монтируемой системы, необходимо использовать компрессор. Достаточно будет пропустить через магистрали 5-6 атмосфер, чтобы понять, пропускают ли они воздух.

Редуктор монтируется в подкапотное пространство. Как правило, лучше всего расположить его недалеко от радиатора. Это не так важно, как расположение выходного отверстия. Оно должно быть сверху, и направляться по движению автомобиля. Еще одно условие – это нахождение ниже уровня охлаждающей жидкости.

При фиксации и монтаже форсунок важно, чтобы трубки от них не отличались длиной. Лучше, если они будут короткими. После того, как вся система будет укомплектована, необходимо производить ее настройку.

Проводка газопровода

Проводка газопровода — как выглядит

После устройства баллона проводят газопровод от резервуара к моторному отсеку. В целях безопасности трубопровод прокладывают снаружи автомобиля.

Диаметр отверстия в емкости принимают на 1—2 мм больше диаметра трубы. Различие в диаметре компенсируют вставкой куска пластиковой трубы. Полученный зазор служит для дополнительной вентиляции мультиклапана. Кромки отверстия обрабатывают антикоррозийной мастикой.

Проводку газопровода помещают в нише топливопровода. Трубу фиксируют в неизменном положении с помощью стальных хомутов. После монтажа трубы приступают к монтажу смесителя и клапана.

Настройка ГБО

Настройку ГБО 4 поколения следует производить при заправленном баллоне. В первую очередь проверяются все соединения. Для этого используется мыльный раствор. Если утечка будет, то пузыри станут надуваться. Далее используется компьютер и программное обеспечение. Если установка ГБО своими руками на инжектор выполнена самостоятельно, то настройку следует выполнять в сервисном центре.

Вам будет интересно >> Установка гбо на дизельный двигатель

Как мы видим, установить оборудование можно, но лучше доверить это специалистам. Количество «плюсов» все-таки намного меньше, чем количество «минусов». Только в случае полной уверенности в своих силах можно попытаться выполнить все операции самостоятельно. Иногда даже незначительные ошибки приводят к поломке двигателя. Но проблемы владельца не закончатся на этом, поскольку перед эксплуатацией автомобиля на дорогах необходимо зарегистрировать его в ГАИ. Если все это не пугает, то установка ГБО своими руками возможна.

Прокладка магистрали

О том, какие виды газовых магистралей бывают и какой из них лучше всего отдать предпочтение мы описывали здесь. Если позволяют средства, то лучшим выбором станет термопластиковая магистраль. Если бюджет ограничен можно остановитсья на медной. Саму трубку пускают рядом с тормозной магистралью и надежно закрепляют. Места соединения обмыливают и проверяют на возможную утечку.

Подробно о том, как самостоятельно установить ГБО на карбюраторный автомобиль читайте в этой статье.

Регистрация ГБО в ГИБДД

Регистрацию ГБО следует начинать до установки. В противном случае придется демонтировать оборудование и начинать сначала. Чтобы не столкнуться с таким неприятным моментом, необходимо получить разрешение на установку газового оборудования.

Для регистрации ГБО в ГИБДД понадобится паспорт владельца транспорта, паспорт и свидетельство ТС. Кроме этого, подготавливаются следующие документы: заключение, протокол, форма 2а, сертификат, заявление-декларация и сертификат. После того, как оборудование будет установлено, нужно проходить технический осмотр. Если работа будет выполняться в сервисе, то там сделают протокол технической экспертизы.

После того, как документы будут готовы, можно садиться в автомобиль, на котором установлено газобаллонное оборудование, и следовать в подразделение ГИБДД. Там проведут осмотр, регистрацию и дадут на руки свидетельство, в котором будет написано, что конструкция соответствует требованиям безопасности. Для того чтобы зарегистрировать автомобиль, приходится отдать как минимум 2 недели.

Датчик массового расхода воздуха

Начать обсуждение того, какие элементы необходимо использовать в системе ГБО 2 поколения на ВАЗ, стоит с самого дорогостоящего элемента — датчика воздуха, проходящего через фильтрующий элемент к дроссельной заслонке. Блок управления двигателем внутреннего сгорания использует показания этого датчика, чтобы управлять работой системы впрыска. Исходя из данных, полученных от ДМРВ, электронная система управления считает количество топлива, которое необходимо подать для правильного смесеобразования.

Также вычисляется наиболее оптимальный угол опережения зажигания. Монтаж датчика массового расхода воздуха производится только лишь после фильтрующего элемента. А если точнее, то он находится между фильтром и дроссельной заслонкой. Именно здесь проходит поток чистого воздуха, который расходуется двигателем. Стоит заметить, что это один из самых дорогих элементов электронной системы управления двигателем и ГБО 2 поколения, цена ДМРВ составляет порядка двух тысяч рублей.

Датчик положения коленвала

Это устройство необходимо для того, чтобы синхронизировать управления впрыском и зажиганием. Некоторые называют ДПКВ датчиком синхронизации. Кто-то даже именует его датчиком начала отсчета. Все три названия можно использовать, они верны. Без него невозможно произвести установку ГБО 2 поколения на инжектор. Выходные сигналы от этого устройства контролируют ЭБУ двигателя. Полученные данные используются для установки необходимого количество топлива, которое подается в камеру сгорания. Также определяется момент впрыска. В бензиновых моторах происходит установка угла опережения зажигания.

В случае если необходима регулировка фаз газораспределения, ДПКВ контролирует угол поворота распредвалов. Если имеется адсорбер и он работает, то производится регулировка времени его включения. Самыми популярными на сегодняшний день являются ДПКВ индуктивного вида. Редко используются устройства, в основе которых лежит эффект Холла. Как вы поняли, смонтировать ГБО 2 поколения на ВАЗ окажется несложно, потребуется приобрести только блок управления, большинство датчиков уже стоят на двигателе.

Устройство ДМРВ

Внутреннее устройство датчика представляет собой мелкую сеточку, в середине которой натянута платиновая нить. Последняя прогревается до температуры около 700 градусов за короткое время. Когда через нее проходит воздух, происходит незначительное охлаждение нити. По тому, на сколько градусов упала температура нити в сравнении с эталонным значением, измеряется количество воздуха, прошедшего возле неё. На выходе значение изменяется в интервале от 0 до 5 Вольт. Если нет расхода воздуха, двигатель заглушен, то на выходе ДМРВ будет напряжение ровно 1 Вольт. Если завести двигатель, через ДМРВ начнет идти воздух. Чем выше его расход, тем большее напряжение будет на выходе датчика.

Возможные неисправности

После установки оборудования или же в процессе его использования у автомобилистов нередко появляется необходимость провести ремонт ГБО. В большинстве случаев ремонтные работы требуются из-за проблем в работе мотора при переключении на газ или появлении ярко выраженных нарушений в работе самой газовой аппаратуры. Для того чтобы доступно показать основные неисправности ГБО нашим читателям, представляем следующий перечень поломок к рассмотрению:

• Нестабильная работа мотора на газу или его полный отказ. Тут спектр возможных проблем очень широк. В принципе, неисправен может быть совершенно любой элемент ГБО. Отметим, что если последнее установлено недавно, то для начала хватит лишь проверки правильности установки всех составляющих аппаратуры. В ином случае не поленитесь провести диагностику всего ГБО, продуть, отрегулировать и, при необходимости, провести ремонт оборудования. Возможно, потребуется приобретение ремкомплекта;
• Проблемы в работе редуктора-испарителя (автомобиль отказывается работать на газу или делает это крайне плохо, наблюдается нестабильность холостого хода). Здесь хватит правильно настроить газовую аппаратуру, проверить герметичность узла, слить с него конденсат и тщательно прочистить. Если данные операции эффекта не дали ситуацию можно исправить посредством использования ремкомплекта. Естественно, все найденные неисправности нужно устранить;
• Забились фильтры ГБО, которые нужно менять каждые 10 000-20 000 километров (симптоматика аналогичная той, что имеет место при проблемах с редуктором). Для ремонта такой неисправности ремкомплект не требуется, достаточно приобрести фильтры и заменить их;
• Появились хлопки во впускном коллекторе. Тут важна диагностика ГБО посредством специальной аппаратуры. В большинстве случаев именно она помогает выявить наличие той или иной проблемы. К слову, сущность хлопков может заключаться как в подсосах воздуха, так и в неправильной настройке ГБО;
• Утечка газа (имеется его запах в салоне). При такой поломке нужно незамедлительно провести диагностику оборудования, выявить место утечки и провести его герметизацию. Предварительно лучше запастись нескольким ремкомплектами;
• Забились или вышли из строя дозирующие форсунки (двигатель работает нестабильно на всех оборотах или вовсе отказывается функционировать). Данная проблема всегда устанавливается посредством проведения диагностики и требует либо прочистки, либо замены дозаторов, не иначе.

Помимо отмеченных выше неисправностей, ГБО нередко «грешит» поломками датчиков, незначительной разгерметизацией и неправильной настройкой. Устраняются такие проблемы в штатном порядке при помощи ремкомплектов или верной регулировкой оборудования.

Как видите, установить, ремонтировать и эксплуатировать ГБО не столь сложно, как может показаться на первый взгляд. Главное в процессе данных процедур – придерживаться отмеченных выше положений и детально изучать документацию, прилагаемую к аппаратуре. Надеемся, сегодняшняя статья был для вас полезна. Удачи на дорогах!

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Лямбда-зонд

Это не что иное, как датчик кислорода. Он измеряет количество кислорода в выхлопной системе автомобиля. С его помощью обеспечивается экономичность и экологичность вашего мотора. Также он корректирует содержание воздуха и топлива в смеси, которая поступает в камеру сгорания. Причем корректировка происходит в различных режимах работы двигателя. Конечно, без него можно смонтировать ГБО 2 поколения на инжектор, если поставить специальный эмулятор. Правда, партия «зеленых» от ваших действий не будет в восторге. Также вы потеряете значительную часть мощности двигателя, уменьшите его КПД, увеличите расход топлива.

Как подключить все элементы газовой системы

В каждом комплекте ГБО 4 поколения должна присутствовать схема подключения для инжекторного автомобиля, согласно ей устанавливается система. Для разных производителей она может незначительно отличаться (например, электросхема), но общий принцип установки для всех видов газобаллонного оборудования одинаков.

Процесс установки начинается с подкапотного пространства. Для начала желательно обезопасить лакокрасочное покрытие автомобиля, накрыв облицовку и крылья тряпичным материалом. Снять клеммы АКБ.

Правильная установка газовых форсунок

Для того чтобы поставить форсунки ГБО, нужно обязательно демонтировать впускной коллектор. Можно конечно и не снимать, но тогда есть вероятность столкнуться с рядом затруднений:

1. неудобно сверлить коллектор;
2. нарушение правильного/синхронного позиционирования штуцеров-распылителей (врезок) форсунок;
3. попадание металлической стружки в цилиндры двигателя.

Если пластиковый коллектор — не так критично, то дюраль/алюминий, тем более чугун недопустимо сверлить на двигателе. Это может привести к повреждению ЦПГ (цилиндропоршневой группы) или клапанов и их сёдел. От правильного расположения штуцеров зависит равномерность подачи газа.

Итак, после демонтажа коллектора, максимально близко к впускным клапанам и отверстиям бензиновых форсунок, под тем же углом (примерно 45˚), по направлению к центру проходного отверстия впуска (по ходу потока воздуха), сверлим отверстия диаметром 4,8мм. Также для подключения вакуума в ресивере коллектора делаем отверстие под врезку, ближе к дроссельной заслонке.

Здесь важно не повредить стенки колодцев штатных форсунок, также заранее разметить маркером и накернить места сверловки. Учесть возможность обратной сборки, чтобы штуцера не помешали крепежу коллектора к ГБЦ.

Затем, метчиком М6 нарезаем резьбу и вкручиваем каждый штуцер с помощью шестигранника или соответствующего ключа. Не следует прилагать чрезмерное усилие, врезки латунные их легко обломить.

Некоторые распылители имеют коническую резьбу, поэтому дополнительная герметизация не имеет смысла. Но в отдельных случаях (например, допущено послабление отверстия) или для большей уверенности, можно воспользоваться специальным герметизирующим клеем/фиксатором резьбы.

Ставим коллектор в обратной последовательности, не забыв установить новую прокладку. Далее, прикручиваем рампу с форсунками жёстко к двигателю, при помощи планки и демпферов. Одеваем газовые шланги/рукава от инжекторов к штуцерам, закрепив их хомутами. Тут следует учесть четыре правила:

• длинна шланга, не должна быть более 15-20см (чем короче, тем лучше);
• шланги необходимо нарезать, одной/равной длинны;
• не превышать углы наклона форсунок, рекомендуемые производителем;
• желательно ставить детали в доступном месте, скрытая установка затруднит их обслуживание.

Способ монтажа без снятия впускного коллектора

Существует вариант без снятия впускного тракта – установка переходников/адаптеров под бензиновые инжекторы.

Плюс их в том, что не нужно ничего сверлить, удобство и скорость монтажа, а также штатные бензиновые форсунки меньше нагреваются от двигателя. Минус – далеко не ко всем маркам ДВС они подходят. Негативного влияния на качество впрыска штатных инжекторов (по многочисленным отзывам автовладельцев и установщиков) адаптеры не оказывают. Ставить или нет подачу газа через переходники – дело личное.

Как подключить редуктор ГБО к системе охлаждения

Чтобы правильно выполнить подключение редуктора ГБО к системе охлаждения двигателя, нужно следовать рекомендациям из схемы по установке оборудования.

• крепить испаритель нужно жёстко к кузову/раме авто с помощью планки идущей в комплекте, ниже расширительного бачка (иногда для этого требуется изготовление специального кронштейна);
• при выборе места установки, важно учесть доступность для регулировок и обслуживания редуктора-испарителя (замена фильтра или ремкомплекта), также исключив попадание грязи на корпус;
• подогрев необходимо подсоединить параллельно отопителю (печке) салона;

Для установки редуктора, потребуется слить охлаждающую жидкость (тосол/антифриз) из системы. Либо воспользоваться специальными зажимами, чтобы избежать слива и утечек.

В разрез патрубка радиатора печки (шланг подачи), ставим переходной тройник/штуцер, соединив его шлангом с входом в испаритель. Ставить тройник нужно до запорного клапана, если такой присутствует. Крепим конструкцию хомутами. Аналогичным способом связываем выход радиатора и редуктора. На этом этапе можно залить/долить охладитель.

Желательно использовать минимальное количество шланга, во избежание потери тепла, при этом закрепить его на расстоянии от подвижных элементов, исключив перетирание и перегибы. Лучше всего использовать автомобильные пластиковые клипсы держатели трубок соответствующего размера.
