Инструкция по охране труда и технике безопасности при эксплуатации фруктово-овощной протирочно-резательной машины типа МПР-350М-02
на заседании профсоюзного Директор МОУ лицея №10
комитета, протокол №____ _______________
от ______________2009г. «____»____________ 2009г.
безопасности при эксплуатации
машины типа МПР-350М-02
1.1.К самостоятельной работе по эксплуатации фруктово-овощной протирочно-резательной машины в подготовительно-варочном цехе допускаются кухонные работники: зав. столовой и повар, в возрасте не моложе 18 лет, прошедшие медицинское обследование, признанные годными по состоянию здоровья, хорошо изучившие общее устройство, принцип работы и безопасные приёмы при работе за данной электроустановкой. Далее по тексту инструкции — оператор машины. 1.2.Оператор машины перед началом работы должен хорошо изучить технические характеристики — производительность машины, в зависимости от вида и размера нарезки, а также протирки продуктов, как показано в таблице №№2,6,7;рисунки №№1-11 завода-изготовителя Республики Беларусь.
1.3.Общее устройство и работа машины:
— Машина состоит из механического привода, вала, рабочей камеры лотка из пластмассового корпуса, толкателя серповидного. Механический привод включает в себя электродвигатель 3-х фазного тока-380В.,шкивы и клиновой ремень.
— Вал устанавливается в стакан на подшипниках, которые закрыты крышками с манжетами.
— На рабочую камеру лотка устанавливается приспособление для нарезки (рис.2),или приспособление для протирки овощей, фруктов (рис.3),и закрепляется в пазах рабочей камеры поворотом по часовой стрелке.
— Управление машины осуществляется автоматическим выключателем, кнопками на панели «ПУСК»-зеленого цвета и «СТОП»- красного цвета с поворотным устройством.
— Сброс переработанного продукта в ёмкость — в таз, осуществляется сбрасывателем, установленным на вал машины. Регулировка зазора между рабочим органом и приспособлением обеспечивается втулкой и регулировочной гайкой, которая стопорится контргайкой в соответствии с рисунком №1.
— Машина в собранном виде устанавливается на рабочее место во вспомогательное помещение варочного цеха.
1.2.Механические узлы и детали машины обслуживает и ремонтирует, при необходимости вставляет рабочий по комплексному ремонту зданий и оборудования лицея №10.
1.3.Электротехнические элементы, механизмы, пусковую аппаратуру, питающий кабель от РП-1,ЩС, заземляющие (зануляющие) провода машины обслуживает и ремонтирует электромонтёр лицея №10, согласно требований ПУЭ и ПТЭЭП.
1.4.Оператор-внимание! Опасными деталями и механизмами машины могут быть: оголённые провода и кабели, находящиеся под напряжением, открытая рабочая камера лотка для загрузки продукта без толкателя, для нарезки или протирки.
В этой связи, оператор машины обязан перед началом работы проявлять осторожность, внимание и безопасные методы труда при выполнении технологических операций, согласно требований настоящей Инструкции и Инструкции по эксплуатации завода-изготовителя.
II. Требования охраны труда и техники безопасности перед началом работы.
2.1.Перед началом работы оператор машины обязан:
— надеть полагающуюся рабочую спецодежду, средства индивидуальной защиты, волосы убрать под головной убор; обувь иметь на низком каблуке, носить застёгнутой с закрытым верхом;
— внешним осмотром убедиться в отсутствии на рабочем месте посторонних предметов;
— убедиться достаточно — ли освещено рабочее место;
— убедиться в наличии заземляющего провода на металлическом корпусе машины, если проложена открытая проводка нулевого рабочего(N) и нулевого защитного заземляющего проводов (PE).
2.2.Подготовка продуктов к переработке (протирке или нарезке):
* Овощи — картофель например предварительно вымыть, очистить от кожуры.
* Капусту очистить от грязных листьев, вырезать кочерыжку, а затем порезать на куски, которые могут свободно вталкиваться в рабочую камеру (в лоток).
* Картофель должен подаваться на протирку очищенным от кожуры, сваренным, без отвара, согласно рецептуре технологии по приготовлению продукта питания.
* Температура протираемого картофеля должна быть от +85 до +90ºС.
* Крупы и бобовые подаются на протирку сваренными в виде жидких каш.
* Творог протирается без предварительной обработки.
* Яблоки подаются на протирку предварительно промытыми и очищенными от сердцевины, печёными или вареными.
2.3.Подготовка машины к работе.
При нарезке овощей кружочками (ломтиками) оператору необходимо:
а)установить на вал сбрасыватель №7 в соответствии с рисунком 1;
б)установить на вал втулку по №4 с гайкой регулировочной №5 и контргайкой №6,в соответствии с рисунком 1;
в)установить на вал дисковый нож, рисунок 9,так, чтобы паз на втулке ножа совпал с шипом вала; после чего завинтить специальный винт №2 в соответствии с рисунком 1;
г)установить на привод приспособление для нарезки в соответствии с рисунком 2;
д)через выходной канал рабочей камеры отрегулировать регулировочной гайкой необходимый зазор между дисковым ножом и приспособлением для нарезки;
е)снять приспособление для нарезки;
ж)снять с вала дисковый нож;
з)снять с вала втулку вместе с гайкой регулировочной и контргайкой, последнюю завинтить до упора;
и)законтрогаенную втулку установить на вал;
к)установить на вал дисковый нож так, чтобы на втулке ножа совпал с шипом вала, после чего специальным винтом с левой резьбой закрепить нож на валу;
л)установить на привод приспособление для нарезки, повернув его по часовой стрелке до упора так, чтобы выступы зацепов приспособления вошли в пазы рабочей камеры;
м)включить автоматический выключатель на (V)-380В. находящийся на стене, затем на холостом ходу опробовать работу электродвигателя машины, включить кнопку «ПУСК»; затем нажатием кнопки «СТОП» — выключить.
Для получения другого вида нарезки вместо дискового ножа установить соответствующий рабочий орган, согласно таблице №6, и закрепить винтом 2 в соответствии с рисунком №1.
Виды переработки, виды и размеры нарезки
Реферат: Машины протирочно-резательные МПР-350М
Название: Машины протирочно-резательные МПР-350М Раздел: Промышленность, производство Тип: реферат Добавлен 14:38:23 06 июня 2011 Похожие работы Просмотров: 8419 Комментариев: 10 Оценило: 3 человек Средний балл: 5 Оценка: неизвестно Скачать
1. Протирочные и протирочно-резательные машины, их классификация, принцип работы, правила эксплуатации
1.1 Машины протирочно-резательные МПР-350М
Основными направлениями развития предприятий общественного питания является успешное внедрение современных методов производства готовой кулинарной продукции, а также полуфабрикатов высокой степени готовности с максимально возможной механизацией и автоматизацией процессов, так как на современном этапе общественное питание занимает преобладающее место по сравнению с питанием в домашних условиях.
Отечественная промышленность создает большое количество различных машин для нужд предприятий общественного питания. Ежегодно осваиваются и внедряются новые, более современные машины и оборудование, обеспечивающие механизацию и автоматизацию трудоемких процессов на производстве.
На предприятиях общественного питания первичная обработка овощей производится по следующей технологической схеме: сортировка, мытье, очистка, доочистка, сульфитация (картофеля) и измельчение. Протирочные машины являются механизмами достижения максимальной степени измельчения продуктов.
В настоящее время практически на всех предприятиях общественного питания применяются автоматы для жарки и выпечки, так как это значительно сокращает время производства изделий и увеличивает количество выпускаемой продукции; к тому же, процессы жарки и выпечки проходят при довольно больших температурах, поэтому безопасней всего максимально сократить участие человека в этих процессах.
Ниже мы рассмотрим понятие протирочно-резательной машины на примере МПР-350М, изучим принцип действия и правила эксплуатации данного механизма, используя наглядные изображения и схемы.
протирочный резательный машина эксплуатация
1. Протирочные и протиро-резательные машины, их классификация, принцип работы, правила эксплуатации
Протирание — это не только процесс измельчения, но и разделения, т.е. отделения массы плодоовощного сырья от косточек, семян и кожуры на ситах с диаметром ячеек 0,8–5,0 мм. Финиширование — это дополнительное измельчение протертой массы пропусканием через сито диаметром отверстий 0,4–0,6 мм.
Основные конструкции протирочных машин различаются по взаимодействию сита и бичевых устройств. В основу положены следующие признаки: сетчатый барабан неподвижен, движутся бичи, «инверсивные» протирочные машины, в которых движется сито, а бичи неподвижные, и безбичевые. В них сито совершает сложное вращательное движение вокруг собственной оси и планетарно. По количеству ступеней: одноступенчатые, двухступенчатые, трехступенчатые, две сдвоенные машины. По конструкции сита: коническое и цилиндрическое; секционные и по диаметрам отверстий. По конструкции бичевых устройств: плоские; проволочные и др. По загрузочным устройствам: шнековые, в сочетании с лопастным устройством, загрузки по трубе.
Одноступенчатая протирочная машина состоит из станины, приводного вала, укрепленного в 2-х подшипниках со шнеком, лопастью и бичевым устройством, загрузочного бункера и привода с клиноременной передачей.
Работа машины основана на силовом воздействии бичей на обрабатываемый продукт, продавливая его через сито и за счет центробежной силы. Рабочая машина также регулируется изменением угла между осью вала и бичами, изменением зазора между ситом и бичами и диаметром отверстий сит. Протертая масса выводится через поддоны, а отходы из цилиндра выводятся через лоток.
Протирочные машины должны обеспечивать качественное разделение протираемой массы на полуфабрикат и отходы, высокую удельную производительность, минимальное количество отходов, низкий удельный расход энергии, однородный и достаточно тонкий дисперсный состав протертого полуфабриката, максимальную степень измельчения.
К недостаткам протирочных машин следует отнести невысокую эксплуатационную надежность, обусловленную неравномерным износом и быстрым выходом из строя сеток; неравномерные нагрузки на ротор вследствие неодинакового зазора между бичом и сеткой цилиндра; низкую удельную протирочную способность. Перспективными конструкциями протирочных машин являются машины с вращающимся ситчатым барабаном и неподвижными бичами.
В настоящее время на предприятиях общественного питания для протирания и перемешивания овощей применяются протирочные машины и многоцелевые механизмы нескольких типов. Протирочные машины МП-800, ИП-1000предназначены для перемешивания вареных овощей, фруктов.
Протирочно-резательный механизм МОвходит в комплект к универсальному приводу УКМ и может собираться в двух вариантах: для нарезки сырых овощей и для протирки вареных продуктов.
1.1 Машины протирочно-резательные МПР-350М
Машины протирочно-резательные МПР-350М, МПР-350М-01, МПР-350М-02 предназначены для протирки вареных продуктов (картофеля, свеклы, моркови, жидких каш, гороха, фасоли, яблок, творога и т.д.), нарезки сырых и вареных продуктов (картофеля, свеклы, моркови, лука, репы, брюквы, огурцов, томатов и т.д.) на частицы различной геометрической формы, тонкого измельчения картофеля, моркови, а также шинковки капусты.
Рис.1 Машина протирочно- резательная 350М
Нож для нарезки соломкой 2х2 позволяет делать красивую салатную нарезку для большинства овощей (свеклы, капусты, редьки, картофеля, в том числе свежих и маринованных огурцов и т.д.) и фруктов. А также используется для нарезания моркови на корейские салаты, при этом морковь располагается в большом бункере плашмя, вдоль ножа для получения максимально длинной соломки. Машины предназначены для эксплуатации на предприятиях общественного питания и малых предприятиях по переработке овощей.

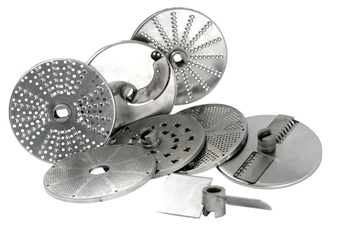

Рис. 2. Сменные рабочие органы для нарезки овощей
Машины изготавливаются по ТУ РБ 08845027.003-99 для работы при температуре от плюс 1 до плюс 40°С в климатическом исполнении У, категории размещения 3 по ГОСТ 15150.
Машины протирочно-резательные типа МПР-350М производятся в соответствии с требованиями стандарта СТБ ИСО 9001:2001, имеют белорусский, украинский и российский сертификаты соответствия и удостоверение о государственной гигиенической регистрации.
Машины выпускаются в трёх исполнениях:
МПР-350М — для нарезки сырых и вареных, протирки вареных продуктов.
МПР-350М-01 — для протирки вареных продуктов.
МПР-350М-02 — для нарезки сырых и вареных продуктов.
Таблица. Основные технические характеристики машин
Правила эксплуатации
Перед началом работы производят внешний осмотр машины, заземления, санитарного состояния и после этого машину включают и проверяют ее работу на холостом ходу. Если машина исправна, приступают к работе на ней. Овощи должны пройти предварительную обработку: калибровку и мойку. Это способствует лучшей очистке и удлиняет срок службы машины. Загружать картофель и овощи в рабочую камеру следует только после пуска машины и при подаче в камеру воды, картофель должен быть откалиброванным и промытым. Немытые овощи загрязняют продукт и приводят к быстрому износу абразивных сегментов камеры. Вес загружаемого картофеля должен соответствовать весу, рекомендуемому инструкцией, оптимальной величиной 2/3 объема рабочей камеры машины. При перегрузке машины ухудшается качество очистки, ускоряется износ электродвигателя и клиновидных ремней. Значительном недогруз машины приводит к нарушению внешнего слоя клубней, значительно увеличиваются отходы и расход электроэнергии. Продолжительность очистки зависит от сорта и качества картофеля, а также от состояния абразивного покрытия вращающегося конуса и стенок рабочей камеры машины. В среднем очистка длится 2-4 мин. После окончания очистки, не выключая электродвигатель, открыть дверцу, и овощи выбрасываются в подставленную тару. Затем загружают следующую порцию картофеля. После окончания работы машину промывают на холостом ходу, а корпус протирают чистой тканью. Заклинившиеся клубни следует извлекать только после остановки машины специальным крючком. Во время работы машины категорически запрещается опускать руки в рабочую камеру, так как это приведет к травме. К работе на машине допускаются лица, закрепленные за данной машиной и сдавшие экзамен по ТБ и БТ.
Машины МОК-125, МОК-250, МОК-400 между собой аналогичны и отличаются друг от друга габаритами, объемом рабочей камеры и производительностью.
4. Машины для нарезки сырых овощей: типы, принцип действия и правила безопасной эксплуатации.
Овощерезательные машины бывают: дисковые, роторные, пуансонные и комбинированные.
Машина настольного типа МРО-200 используется для нарезки сырых овощей кружочками, ломтиками, соломкой, брусочками. Привод машины состоит из электродвигателя и клиноременной передачи. Рабочая камера выполнена в виде цилиндра с окнами для загрузки овощей. В комплект машины входит дисковый нож, два терочных диска и два комбинированных ножа. Дисковый нож используется для нарезки овощей ломтиками и шинкования капусты, комбинированные – овощей брусочками сечением 3 х 3 и 10 х 10 мм.
Машины для измельчения сырья условно можно разделить на две группы: машины, обеспечивающие грубое измельчение сырья и машины, обеспечивающие тонкое измельчение. Современные машины для грубого измельчения бывают: валковые, ножевые, молотковые, дробилки — гребнеотделители для винограда, дробилки — семяотделители для томатов. Машины для резки сырья существуют с неподвижными ножами, с вращающимися дисковыми ножами; комбинированные машины для резки овощей брусочками. Для тонкого измельчения сырья и отделения семян применяются протирочные машины, а также гомогенизаторы, коллоидные мельницы, дезинтеграторы, микронор, куттер и др.
Имеет два горизонтальных вала, вращающихся в противоположных направлениях Вал 1 вращает барабан, во внутреннюю полость которого поступает сырье. Вал 2 приводит во вращение дисковые ножи, число оборотов которых в пять раз больше числа оборотов барабана. Сырье, поступившее в барабан, под действием центробежной силы отбрасывается лопастью к неподвижному цилиндрическому корпусу и подводится под воздействие дисковых ножей и неподвижного плоского ножа. Форма лопасти обеспечивает заклинивание продукта во время резки. Поэтому сырье разрезается в двух плоскостях на брусочки и по желобу выводится из машины. В той же корнерезке после модернизации основным усовершенствованием является применение устройства, которое сообщает плоскому ножу колебательное движение в плоскости, перпендикулярной режущей кромке, улучшающее качество резки.
Машина для резки баклажанов и кабачков кружками отрезает концы плодов вместе с плодоножкой и соцветием и разрезает их на кружки набором дисковых ножей; толщина кружков определяется дистанционными шайбами.
Техника безопасности и эксплуатации машинызаключается в следующем. Включают электродвигатель и через загрузочный бункер засыпают промытые сырые овощи. Овощи должны поступать равномерно и в достаточном количестве, в противном случае качество нарезки ухудшается. Запрещается проталкивать измельченные овощи к вращающемуся ножевому диску руками, для этой цели следует пользоваться деревянным толкачом. При работе на машине работники должны иметь сухую и специальную форму одежды, категорически запрещается во время работы отвлекаться и покидать рабочее место до окончания работы с машиной. После работы машину разбирают, промывают и просушивают. Затем во избежание появления ржавчины рабочий вал и ножи смазывают пищевым несоленым жиром. При снятии диска с ножами с горизонтального вала обязательно нужно использовать специальный крючок. На техническое обслуживание овощерезательных машин составляется график обслуживания из расчета не реже одного раза’ в 10 дней. В этот день квалифицированный механик, который закреплен за данным предприятием, проводит обслуживание — смазывание, крепление, заточку или замену ножей и т.д.
5. Протирочные машины и механизмы: принцип действия и правила безопасной эксплуатации.
Протирание — это не только процесс измельчения, но и разделения, т.е. отделения массы плодоовощного сырья от косточек, семян и кожуры на ситах с диаметром ячеек 0,8–5,0 мм. Финиширование — это дополнительное измельчение протертой массы пропусканием через сито диаметром отверстий 0,4–0,6 мм.
Основные конструкции протирочных машин различаются по взаимодействию сита и бичевых устройств. В основу положены следующие признаки: сетчатый барабан неподвижен, движутся бичи, «инверсивные» протирочные машины, в которых движется сито, а бичи неподвижные, и безбичевые. В них сито совершает сложное вращательное движение вокруг собственной оси и планетарно. По количеству ступеней: одноступенчатые, двухступенчатые, трехступенчатые, две сдвоенные машины. По конструкции сита: коническое и цилиндрическое; секционные и по диаметрам отверстий. По конструкции бичевых устройств: плоские; проволочные и др. По загрузочным устройствам: шнековые, в сочетании с лопастным устройством, загрузки по трубе.
Одноступенчатая протирочная машина состоит из станины, приводного вала, укрепленного в 2-х подшипниках со шнеком, лопастью и бичевым устройством, загрузочного бункера и привода с клиноременной передачей.
Работа машины основана на силовом воздействии бичей на обрабатываемый продукт, продавливая его через сито и за счет центробежной силы. Рабочая машина также регулируется изменением угла между осью вала и бичами, изменением зазора между ситом и бичами и диаметром отверстий сит. Протертая масса выводится через поддоны, а отходы из цилиндра выводятся через лоток.
Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины. После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу. При работе на данной машине допускаются лица, закрепленные за данной машиной и имеющие специальную форму одежды и сухую обувь. Категорически запрещается во время работы поправлять и проталкивать продукты руками. Поправлять и проталкивать можно только специальным толкачем или остановив и отключив машину. В случае появления замеченных неполадок в работе машины, ее немедленно останавливают и производят осмотр. Замену дисков и ножей нужно производить после остановки двигателя машины и отключения ее от сети напряжения. Заточку ножей и текущий ремонт производят специальные работники, обслуживающие данное предприятие согласно заключенного договора.
6. Машины и механизмы для измельчения мяса и рыбы: типы, принцип действия, правила безопасной эксплуатации.
Мясорубки и волчки предназначены для грубого измельчения сырья.
На предприятиях широкое распространение получили мясорубки МИМ-82 производительностью 250 кг/ч и МИМ-105 производительностью 400 кг/ч.
Мясорубка МИМ-82 является настольной машиной, состоящей из корпуса, камеры обработки, загрузочного устройства, шнека, рабочих органов, приводного механизма. Рабочая камера машины на внутренней поверхности имеет винтовые нарезы, которые улучшают подачу мяса и исключают вращение его вместе со шнеком. На верхний части корпуса находится загрузочное устройство с предохранительным кольцом, исключающее возможность доступа рук к шнеку, и толкатель.
Мясорубка комплектуется тремя решетками с отверстиями 3, 5, 9 мм, подрезной решеткой и двумя двухсторонними ножами.
В собранном виде ножи и решетки плотно прижаты друг к другу с помощью упорного кольца и нажимной гайки.
Внутри рабочей камеры находится шнек с переменным шагом витков, который уменьшается в сторону режущего механизма. Благодаря такой конструкции однозаходного червяка-рабочего шнека – продукт уплотняется, что облегчает его резку ножами и продавливание сквозь решетки. В собранном виде ножи и решетки плотно прижаты друг к другу с помощью упорного кольца и нажимной гайки. Шнек служит для захватывания мяса и подачи его к ножам и решеткам. Установленные решетки остаются в рабочей камере неподвижными, а ножи вращаются вместе со шнеком.
Первой устанавливается подрезная решетка, которая имеет три перемычки с заостренными кромками наружу. Вторым устанавливается двухсторонний нож, режущими кромками против часовой стрелки. Третьей устанавливается крупная решетка любой стороной. Далее устанавливают второй двухсторонний нож, мелкую решетку, упорное кольцо и нажимную гайку. Диаметр решеток мясорубок 82; 105; 120; 160; 200 мм. Рабочие органы: ножи и решетки МИМ-105 аналогичны рабочим органам МИМ-82, только диаметр рабочей камеры (диаметр решетки) на 23 мм больше.
В волчке 632-М производительностью 400 кг/ч камерой обработки служит цилиндрическая полость корпуса с направляющими ребрами и бороздками, улучшающими подачу продукта. Кроме того, они препятствуют прокручиванию продукта вместе с рабочим шнеком.
Принцип действия мясорубок (волчков) одинаковый. Продукт, попадая в зону резания, т.е. между вращающимися крестовидными ножами и неподвижными решетками измельчается до степени, соответствующей диаметру отверстий последней решетки.
Волчок МП-160 производительностью 3000 кг/ч диаметром режущего механизма 160 мм отличается от 632-М наличием в камере обработки двух параллельных шнеков: приемного и рабочего.
Волчок К6-ФВЗП-200 имеет производительность 4500 кг/ч и диаметр режущего механизма 200 мм.
