Во все времена и у всех народов транспорт играл важную роль. На современном этапе значение его неизмеримо выросло. Сегодня существование любого государства немыслимо без мощного транспорта. В ХХ в. и в особенности во второй его половине произошли гигантские преобразования во всех частях света и областях человеческой деятельности.
Вложенные файлы: 1 файл
Основная часть.docx
Во все времена и у всех народов транспорт играл важную роль. На современном этапе значение его неизмеримо выросло. Сегодня существование любого государства немыслимо без мощного транспорта. В ХХ в. и в особенности во второй его половине произошли гигантские преобразования во всех частях света и областях человеческой деятельности. Рост населения, увеличение потребления материальных ресурсов, урбанизация, научно-техническая революция, а также естественно-географические, экономические, политические, социальные и другие фундаментальные факторы привели к тому, что транспорт мира получил невиданное развитие как в масштабном (количественном), так и в качественном отношениях.
Транспорт как особо динамичная система всегда был одним из первых потребителей достижений и открытий самых различных наук, включая фундаментальные. Более того, во многих случаях он выступал прямым заказчиком перед большой наукой и стимулировал ее собственное развитие. Трудно назвать область исследований, не имевшую отношения к транспорту. Особенное значение для его прогресса имели фундаментальные исследования в области таких наук, как математика, физика, механика, термодинамика, гидродинамика, оптика, химия, геология, астрономия, гидрология, биология и другие. В не меньшей степени транспорт нуждался и нуждается в результатах прикладных исследований, проводимых в области металлургии, машиностроения, электромеханики, строительной механики, телемеханики, автоматики, а в последнее время электроники и космонавтики.
Необходимость освоения возрастающих грузовых и пассажирских потоков, усложнение условий для сооружения транспортных линий в необжитых, трудных по топографии районах и крупных городах. Стремления повысить скорость сообщений и частоту отправления транспортных единиц, необходимость улучшения комфорта и снижения себестоимости перевозок — все это требует совершенствования не только существующих транспортных средств, но и поиска новых, которые могли бы более полно удовлетворить поставленным требованиям, чем традиционные виды транспорта. К настоящему моменту разработано и реализовано в виде постоянных или опытно-эксплуатационных установок несколько новых видов транспортных средств и значительно больше существует в виде проектов, патентов или просто идей.
Ведущим называют мост, механизмы которого передают крутящий момент от коробки передач колесам. Он включает в себя корпус (картер), главную передачу, дифференциал и полуоси.
Главная передача — механизм трансмиссии, увеличивающий крутящий момент после коробки передач. В автомобилях крутящий момент в главной передаче передается под прямым углом.
Главная передача может быть одинарной, состоящей из одной пары шестерен, и двойной, состоящей из двух пар шестерен. Ведущие шестерни выполняют заодно с валом или съемными. Ведомые шестерни в основном изготавливают в виде съемных венцов, прикрепляемых болтами или заклепками к корпусу дифференциала. В двойной главной передаче имеется одна пара конических и одна пара цилиндрических шестерен. Для обеспечения бесшумной работы конические шестерни выполнены со спиральными зубьями.
Во время движения автомобиля ведущий вал вместе с малой конической шестерней приводит во вращение ведомую коническую шестерню, закрепленную на корпусе дифференциала.
Дифференциал — механизм трансмиссии, распределяющий подводимый к нему крутящий момент между полуосями ведущих колес и позволяющий им вращаться с различными скоростями. Он состоит из корпуса, крестовины, малых конических шестерен-сателлитов и полуосевых конических шестерен. На цилиндрические пальцы крестовины свободно посажены сателлиты, которые вместе с крестовиной закреплены в корпусе (коробке) дифференциала и находятся в постоянном зацеплении с шестернями правой и левой полуосей.
Когда автомобиль движется прямо и по ровной дороге, оба ведущих колеса встречают одинаковое сопротивление качению. При этом ведомая шестерня главной передачи вращает вокруг своей оси корпус дифференциала с крестовиной и сателлитами.
Сателлиты, находясь в зацеплении с правой и левой полуосевыми шестернями, зубьями приводят их во вращение с одинаковой частотой. В этом случае сателлиты вокруг собственной оси не вращаются.
На повороте колеса автомобиля проходят разную длину пути. Вращение внутреннего колеса замедляется, а наружного убыстряется. Сателлиты, вращаясь вместе с корпусом, зубьями упираются в зубья полуосевой шестерни, замедлившей вращение, и сообщают дополнительную скорость другой полуосевой шестерне, в результате чего наружное колесо, проходя больший путь, вращается быстрее.
На грузовых автомобилях с тремя осями устанавливают межосевой дифференциал. Для уменьшения нагрузки на заднюю ось применяют два ведущих моста — средний и задний. Межосевой дифференциал служит для равномерного распределения крутящего момента между двумя ведущими мостами и уменьшения износа шин. Он установлен в среднем (промежуточном) мосту в отдельном корпусе, прикрепленном к корпусу главной передачи через стакан подшипников ведущей конической шестерни. В корпусе расположены правая и левая чашки 2, конические шестерни привода среднего и заднего мостов, между которыми находится крестовина с посаженными на ней сателлитами на бронзовых втулках.
Здесь же расположен механизм блокировки дифференциала, состоящий из муфты блокировки, вилки и диафрагменной камеры. Муфта помещена на внутренней зубчатой муфте, жестко соединенной с конической шестерней привода главной передачи среднего моста.
Механизм блокировки предназначен для принудительной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управления, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает уже в диафрагменную камеру.
Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток с вилкой и муфтой блокировки вперед. Последняя находит шлицами на зубчатый венец задней чашки дифференциала и блокирует его, жестко соединяя корпус дифференциала с конической шестерней. Блокировку следует применять при малой скорости движения автомобиля или перед началом его движения.
При выключении механизма блокировки воздух из-под диафрагмы камеры 6 уходит в атмосферу, а пружина диафрагмы перемещает шток, вилку и муфту в первоначальное исходное положение.
Во время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.
Полуоси. Полуосевые шестерни шлицованными отверстиями насажены на полуоси. Другие концы полуосей соединены фланцами со ступицами ведущих колес.
На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только крутящий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непосредственно на кожух.
Какой мост на автомобиле ведущий и какое его назначение?
На большинстве автомобилей ведущим является задний мост. На некоторых автомобилях (КамАЗ, ЗИЛ-133, Урал-377) устанавливают два задних ведущих моста. На автомобилях повышенной проходимости все мосты ведущие. Передний мост в этом случае является ведущим и управляемым. Ведущий мост главной передачей воспринимает крутящий момент от карданной передачи, увеличивает его и через дифференциал распределяет его по колесам. Кроме того, ведущий мост воспринимает часть общей массы автомобиля и передает ее на точки опоры (колеса).
Как устроен ведущий мост?
Ведущий мост состоит из картера, представляющего собой стальную или чугунную пустотелую конструкцию, в которой монтируется главная передача, дифференциал, полуоси. В картер ввариваются или приклепываются стальные термически обработанные трубы с площадками и резьбой для установки подшипников, а также регулировки и крепления ступиц колес. Внутри трубы проходит полуось, подводящий крутящий момент к колесу.
Какое назначение главной передачи на автомобиле, какой она бывает?
Главная передача – механизм трансмиссии автомобиля, преобразующий крутящий момент и расположенный перед ведущими колесами автомобиля, передает крутящий момент на полуоси под прямым углом и повышает тяговые усилия кроме того, что дает коробка передач и раздаточная коробка. Главная передача может быть шестеренной или червячной. Наибольшее распространение получили шестеренные передачи, которые могут быть одинарными центральными или гипоидными, а также двойными неразнесенными (ЗИЛ-130) и разнесенными (МАЗ-500А).
Как устроена и работает одинарная гипоидная главная передача?
Одинарная главная передача с гипоидным зацеплением зубьев шестерен устанавливается на легковых автомобилях и грузовых автомобилях средней и небольшой грузоподъемности (ГАЗ, УАЗ). Такая передача (рисунок 1, а) состоит из малой ведущей шестерни 1, изготовленной вместе с валом, находящейся в постоянном зацеплении с большой ведомой шестерней 2, жестко прикрепленной к чашкам дифференциала и через их подшипники опирающейся на картер моста. Вал ведущей шестерни соединяется с карданной передачей, ведомая шестерня через дифференциал – с полуосями 3. Она имеет в несколько раз больше зубьев, чем ведущая, что и обеспечивает повышение крутящего момента на ведущих колесах. Ось малой ведущей шестерни опущена ниже оси большой ведомой шестерни, что позволяет опустить центр тяжести автомобиля и тем самым повысить его устойчивость при движении на высоких скоростях. Гипоидные передачи бесшумны и долговечны в работе, у них большая толщина и длина зубьев, находящихся в одновременном зацеплении, что увеличивает срок службы. Однако между зубьями таких передач давление более высокое, чем у центральной передачи, поэтому для их смазки применяется специальная гипоидная смазка.
Рисунок 1 — Типы главных передач: а – одинарная; б – двойная; в – планетарная.
Какая одинарная главная передача называется центральной?
Центральной одинарной главной передачей называется передача, в которой оси малой ведущей и большой ведомой шестерен находятся в одной плоскости, т. е. пересекаются.
Как определяется передаточное отношение одинарной главной передачи?
Передаточное отношение UГП одинарной главной передачи определяется как отношение количества зубьев ведомой шестерни ZВЕД к количеству зубьев ведущей шестерни
Как устроена и работает двойная главная передача?
В двойной главной передаче (рисунок 1, б) в передаче крутящего момента участвуют две пары шестерен: пара конических 4 и 5 и пара цилиндрических 6 и 7. Вал малой ведущей шестерни 4 соединен с карданной передачей. Большая ведомая шестерня 5 установлена на одном валу с малой цилиндрической 6, а большая ведомая цилиндрическая шестерня 7 через дифференциал соединена с полуосями. Крутящий момент передается от малой ведущей шестерни 4 к ведомой 5, где происходит первое снижение частоты вращения. Так как ведомая шестерня 5 смонтирована на одном валу с малой ведущей цилиндрической шестерней 6, то она уже становится ведущей и вращает большую ведомую цилиндрическую шестерню 7, производя повторное снижение частоты вращения. Общее передаточное отношение главной передачи равно произведению передаточных отношений пары конических Uк и пары цилиндрических Uц шестерен, т. е. UГП = UК·UЦ. Например, определим общее передаточное отношение главной передачи автомобиля ЗИЛ-130, у которого малая ведущая коническая шестерня имеет ZКВ = 13, большая ведомая коническая ZК ВЕД = 25, малая ведущая цилиндрическая шестерня ZЦВ = 14, большая ведомая цилиндрическая шестерня ZЦ ВЕД = 47 зубьев, тогда:
Это значит, что частота вращения шестерен уменьшится в 6,45 раза, а тяговые усилия на ведущих колесах увеличатся во столько же раз. Поэтому двойные главные передачи обычно применяют в тех случаях, когда необходимо получить большое передаточное отношение при небольших размерах ведущего моста.
Как устроена и работает двойная разнесенная передача?
Двойная разнесенная передача (автомобиль МАЗ-500А) состоит из пары конических шестерен, устанавливаемых в картере заднего моста и планетарной передачи, устанавливаемой в колесах (рисунок 1, в).
Планетарная передача имеет ведущую солнечную шестерню 11, жестко соединенную с полуосью 10, цилиндрические сателлиты 9, смонтированные на роликовых цилиндрических подшипниках на осях 8, которые неподвижно закреплены в чашках водила на фланце полуосевого рукава ведущего моста, и ведомую коронную шестерню 12, соединенную со ступицей колеса. При вращении полуоси солнечная шестерня 11 через сателлиты 9 передает крутящий момент на коронную шестерню и ступицу колеса. Общее передаточное отношение такой передачи определяется как произведение передаточных отношений конических шестерен и колесного редуктора.
Применение колесных планетарных передач позволяет уменьшить габариты главной передачи, увеличить дорожный просвет (клиренс) и разгрузить шестерни, дифференциал и полуоси от повышенных усилий, улучшая их работу. Кроме того, путем замены шестерен в колесных передачах проще изменить передаточное отношение ведущего моста при создании модификаций автомобилей.
Как подразделяются дифференциалы?
По конструктивному исполнению дифференциалы могут быть шестеренными и кулачковыми. Шестеренные могут быть с коническими и цилиндрическими шестернями. По типу выключающего механизма дифференциалы могут быть без блокировки и блокирующиеся. Блокирующиеся дифференциалы бывают с принудительной блокировкой и самоблокировкой. В зависимости от места расположения дифференциалы подразделяются на межколесные и межосевые.
Как устроен и работает межколесный дифференциал?
Межколесный дифференциал (рисунок 2, а) состоит из разъемного корпуса 1, крестовины 3, сателлитов 4, полуосевых конических шестерен 2, соединенных с полуосями 6. К корпусу дифференциала крепится ведомая шестерня 5 главной передачи. Корпус вместе с шестерней вращается на роликовых конических подшипниках, смонтированных в картере ведущего моста. Шестерни-сателлиты 4 свободно вращаются на шипах крестовины, установленной между двумя половинами корпуса 1, и находятся в постоянном зацеплении с полуосевыми шестернями 2, которые свободно закреплены в корпусе 1 и могут вращаться независимо от него. Полуосевые шестерни своими шлицами установлены на полуосях и также могут вращаться независимо от корпуса. Наружные концы полуосей непосредственно опираются на подшипники, имеющиеся в картере ведущего моста, или через ступицы ведущих колес. От полуосей вращение передается на ведущие колеса автомобиля.
Реферат: Ведущие мосты
Название: Ведущие мосты Раздел: Промышленность, производство Тип: реферат Добавлен 11:36:12 15 января 2009 Похожие работы Просмотров: 1437 Комментариев: 14 Оценило: 4 человек Средний балл: 4.8 Оценка: неизвестно Скачать

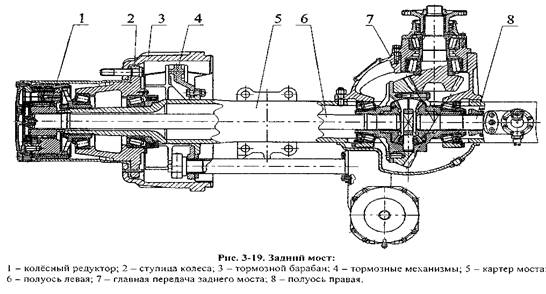

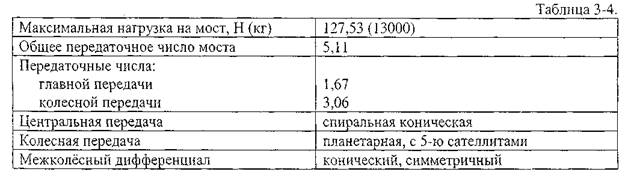

Ведущие мосты (рис.3-19 и 3-20) на автомобиле 5460-двухступенчатые, с одноступенчатой центральной главной и планетарными колесными передачами, расположенными в ступицах колес, с блокировкой межколесного дифференциала, с автоматическими регулировочными рычагами. По специальному заказу предусмотрена возможность установки антиблокировочной системы (АБС) и колес с алюминиевыми ободами.
Ведущие мосты содержат главные передачи 7, закрепленные в картере мостов 5 при помощи гаек и шпилек, из которых на четырёх установлены конические разжимные втулки. На картере моста 5 имеются элементы подвески, приваренная сваркой трением цапфа, колёсные редуктора 1, ступицы 2 колеса, соединенные с тормозными барабанами 3 и тормозные механизмы 4, которые крепятся при помощи болтов к фланцу картера моста. Передачу крутящего момента от центральной главной передачи 7 к колёсному редуктору 1 осуществляется при помощи полностью разгруженных от осевой нагрузки полуосей 6 и 8.

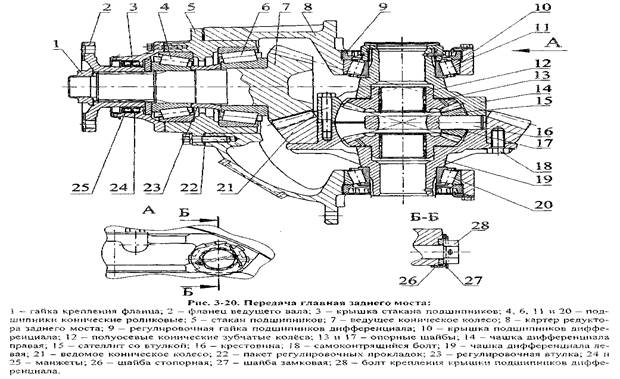

Центральная главная передача заднего моста (рис.3-20) одноступенчатая, состоит из пары конических зубчатых колес со спиральными зубьями, межколёсного дифференциала и картера редуктора заднего моста.
Ведущее коническое зубчатое колесо 7 установлено на двух конических подшипниках 4 и 6, расположенных в стакане 5, закрепленном при помощи болтов к картеру редуктора 8. Между торцевыми поверхностями картера редуктора 8 фланцевой частью стакана 5, установлены регулировочные прокладки 22. Полость стакана 5 снаружи закрыта крышкой 3, в которую запрессованы одно — и двухкромочные манжеты 24 и 25. Между внутренними кольцами подшипников 4 и 6 находится регулировочная втулка 23. На шлицевой конец шестерни 7 установлен фланец 2, в котором выполнены торцевые шлицы для крепления фланца карданного вала. Фланец 2 затянут самостопорящейся гайкой 1.
Ведомое коническое зубчатое колесо 21 напресовано на чашку 19 межколёсного дифференциала и скреплено с ним при помощи самоконтрящихся болтов 18.
Регулировка зацепления в конических зубчатой паре осуществляется регулировочными прокладками 22 и регулировочными гайками 9. Преднатяг конических подшипников 4 и 6 в узле ведущего зубчатого колеса 7 производится подбором линейных размеров регулировочной втулки 23, а конических подшипников 11 и 20 дифференциала — регулировочными гайками 9.
Межколесный дифференциал (рис.3-20) — конический, симметричный, блокируемый. Управление блокировкой — электропневматическое, осуществляется клавишей на панели приборов.
Внимание. Включать механизм блокировки межколесного дифференциала можно только на скользком участке дороги. Включение производить во время остановки автомобиля или при медленном движении по прямой непосредственно перед скользким участком дороги. Включать и выключать блокировку следует при отжатой педали сцепления.
Дифференциал установлен на двух конических роликовых подшипниках 11 и 20, расположенных в картере редуктора 8.
Дифференциал содержит чашки 14 и 19, внутри которых имеются два конических полуосевых зубчатых колеса 12, находящиеся в зацеплении с четырьмя сателлитами 15. Сателлиты 15, с запрессоваными бронзовыми втулками, установлены на шипах крестовины 16, которая жестко закреплена в чашках 14 и 19 дифференциала. Под торцы полуосевых зубчатых колес 12 и сателлитов 15 подложены опорные шайбы 13 и 17. Шайбы установлены углублениями в сторону полуосевых зубчатых колес, а плоской поверхностью — в сторону чашек.

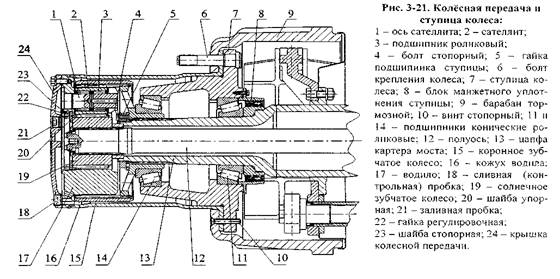

Колесная передача (рис.3-21) — планетарная, с цилиндрическими прямыми зубчатыми колесами.
Колёсная передача содержит солнечное зубчатое колесо 19, которое связано с главной передачей при помощи полуоси 12, пять сателлитов 2, установленных на осях 1 с роликовыми подшипниками, расположенных в водиле 17, и коронное зубчатое колесо 15, соединённое неподвижно с цапфой 13 картера моста. Оси 1 сателлитов запрессованы в соосные отверстия в водиле 3 7 колёсной передачи. Водило 17 имеет приваренный кожух 16, соединённый со ступицей 7 колеса, упорную шайбу 20 и гайку 22 для регулировки температурного зазора между трущимися поверхностями. В крышке 23 колёсной передачи имеются сливная 18 и заливная 21 пробки.
Картер моста — сварной из стальных штампованных балок. К балкам картера приварены крышка картера, фланец для крепления главной передачи, концевые фланцы для крепления суппортов тормозных механизмов, рычаги для крепления реактивных штанг и рессоры. Цапфа картера приварена к балкам при помощи сварки трением.
Полуоси ведущего моста — полностью разгруженные.
Ступицы 7 (рис.3-21) колес установлены на конических роликовых подшипниках 11 и 14 и опираются на цапфу картера моста. Регулировка подшипников ступицы осуществляется при помощи регулировочной гайки 5, которая стопорится от проворачивания при помощи болта 4 со стопорной шайбой.
К ступицам 7 колёс специальными колёсными болтами 6 с гайками прикреплены тормозные барабаны 9 и диски колес. Кроме того, тормозные барабаны 9 дополнительно зафиксированы на ступицах 7 колёс двумя винтами 10. Подшипники 11 и 14 ступицы защищены от попадания грязи и пыли двумя манжетами 8, напрессованными в стакан, который установлен в ступице колеса.
Ступицы колёс предусматривают установку стальных и алюминиевых ободов колёс.
В картерах главной и колесных передач моста имеются заливные и сливные отверстия, закрытые пробками.
Для выравнивания давления внутри картера моста в верхней части картера установлен предохранительный клапан.
Техническое обслуживание
При техническом обслуживании ТО-1:
· затянуть гайки крепления картера главной передачи и болты крепления крышки водила колесных передач заднего моста, пробки сливных и заливных отверстий. Момент затяжки гаек 160 — 180 Н-м (16 — 18 кгс-м), болтов — 36 — 50 Н-м (3,6 — 5 кгс-м);
· проверить осевое и радиальное перемещения входного фланца в главной передаче моста. Определение наличия перемещения выполнить покачиванием карданного вала руками в месте крепления фланца вала с фланцем моста. При наличии перемещения необходимо от соединить карданный вал, отвернуть гайку крепления фланца, снять фланец, крышку и уменьшить толщину регулировочных прокладок на величину не более 0,1 мм. При этом про кладки толщиной 0,05 мм должны остаться по краям пакета прокладок. Затем закрепить крышку в картере редуктора, установить фланец и затянуть гайку моментом 590-690 Н-м (60-70 кгс-м);
· проверить и при необходимости довести до нормы уровень масла. Уровень масла в картерах мостов и колесных передач должен доходить до нижней кромки контрольного отверстия. Контроль производить после нахождения в покое мостов не менее одного часа;
· очистить от грязи предохранительные клапаны ведущих мостов путём проворота головки клапана усилием руки.
При техническом обслуживании ТО-2:
· проверить герметичность сварных, фланцевых и резьбовых соединений заднего и среднего мостов. Подтекание масла не допускается;
· затянуть гайки крепления картера главной передачи и болты крепления крышки водила колесных передач заднего моста, пробки сливных и заливных отверстий. Момент затяжки гаек 160 — 180 Н-м (16 — 18 кгс-м), болтов — 36 — 50 Н-м (3,6 — 5 кгс-м);
· проверить осевое и радиальное перемещения входного фланца в главной передаче заднего моста. Определение наличия перемещения выполнить покачиванием карданного вала руками в месте крепления фланца вала с фланцем моста. При наличии перемещения необходимо отсоединить карданный вал, отвернуть гайку крепления фланца, снять фланец, крышку и уменьшить толщину регулировочных прокладок на величину не более 0,1 мм. При этом прокладки толщиной 0,05 мм должны остаться по краям пакета прокладок. Затем закрепить крышку в картере редуктора, установить фланец и затянуть гайку моментом 590 — 690 Н-м (60 — 70 кгс-м);
· проверить и при необходимости довести до нормы уровень масла. Уровень масла в картерах мостов и колесных передач должен доходить до нижней кромки контрольного отверстия. Контроль производить после нахождения в покое мостов не менее одного часа;
· очистить от грязи предохранительные клапаны ведущих мостов путём проворота головки клапана усилием руки или промывкой в дизельном топливе.
При сезонном техническом обслуживании (СТО):
· проверить работу механизма блокировки межколесного дифференциала. При включении блокировки должен загораться сигнализатор на панели приборов;
· проверить состояние подшипников ступиц колес (при снятых ступицах). На роликах и обоймах подшипников не должно быть видимых раковин и трещин. Ролики не должны выпадать из сепараторов;
· сменить смазочный материал в ступицах колес. Удалить старый смазочный материал, промыть керосином внутреннюю полость ступицы, подшипники, гайки и шайбы. Заложить смазочный материал между роликами и сепараторами подшипников равномерно по всей окружности и в полость ступицы между обоймами подшипников;
После проверки и замены смазочного материала отрегулировать подшипники передних колес. Для этого, вращая ступицу в обоих направлениях, затянуть гайку подшипников до начала торможения ступицы. Затем отпустить гайку на 1/6 оборота и законтрить её при помощи винта с замковой шайбой. Проверить равномерность и легкость вращения ступицы в двух направлениях;
· затянуть гайки крепления картера главной передачи и болты крепления крышки водила колесных передач заднего моста, пробки сливных и заливных отверстий. Момент затяжки гаек 160 — 180 Н-м (16 — 18 кгс-м), болтов — 36 — 50 Н-м (3,6 — 5 кгс-м);
· проверить осевое и радиальное перемещения входного фланца на главной передаче заднего моста. Определение наличия перемещения выполнить покачиванием карданного вала руками в месте крепления фланца вала с фланцем моста. При наличии перемещения необходимо отсоединить карданный вал, отвернуть гайку крепления фланца, снять фланец, крышку и уменьшить толщину регулировочных прокладок на величину не более 0,1 мм.
При этом прокладки толщиной 0,05 мм должны остаться по краям пакета прокладок. Затем закрепить крышку в картере редуктора, установить фланец и затянуть гайку моментом 590 — 690 Н-м (60 — 70 кгс-м).
Сменить масло в картерах главной и колесных передач заднего моста. Для этого вывернуть пробки контрольных и заливных отверстий. Удалить отложения с магнитов сливных пробок. Залить масло до уровня кромки контрольного отверстия. Ввернуть пробки контрольных и заливных отверстий.
Очистить от грязи предохранительные клапаны ведущих мостов путём проворота головки клапана усилием руки или промывкой в дизельном топливе.
Для проверки моста на герметичность необходимо подать воздух через резьбовое отверстие под предохранительный клапан картера моста с избыточным давлением в картере 19,6 — 24,5 кПа (0,20 — 0,25 кгс/см2).
Подтекание масла через манжеты, места соединений и сварные швы на картере моста недопустимы (незначительное образование масляных пятен на поверхностях в вышеуказанных зонах, кроме сварных швов, без каплеобразования не является браковочным признаком).
Для проверки уровня масла нужно вывернуть пробку контрольного отверстия на картерах главной и колесных передач заднего моста. Если при этом нет течи масла из контрольного отверстия, то необходимо долить масло до его уровня через заливное отверстие.
Для замены масла в главной передаче, колёсных редукторах и картере моста необходимо слить отработавшее масло, когда оно еще теплое от нагрева при работе. Слив масла осуществлять через сливные отверстие, вывернув пробки контрольного и заливного отверстий.
Замену масла проводить в соответствии с химмотологической картой.
После слива масла, магнитные сливные, контрольные и заливные пробки очистить от металлических отложений и установить на место.
Предохранительные клапаны ведущих мостов промыть дизельным топливом с последующей продувкой сжатым воздухом.
Для проверки крепления входного фланца главной передачи заднего моста поставьте автомобиль на смотровую яму или эстакаду и подложите упоры под колеса. Затем выключите стояночный тормоз, установите рычаг коробки передач в нейтральное положение. Руками покачайте фланец вала в продольном и поперечном направлениях. При наличии ощутимого зазора отсоедините карданного вал и устраните перемещение фланца.
Для проверки работы механизма блокировки межосевого дифференциала передвиньте рычаг крана включения механизма блокировки в положение СКОЛЬЗКАЯ ДОРОГА. При этом контрольная лампа включения межосевого дифференциала на щитке приборов должна загореться. Если контрольная лампа не загорелась, то попробуйте включить блокировку при медленном движении автомобиля. Если блокировка не включилась, устраните неисправность.
Для регулирования подшипников ступиц колес нужно вывесить колеса и выполнить следующее:
· затянуть гайку крепления подшипников до начала торможения ступицы, поворачивая её в обе стороны;
· отвернуть гайку примерно на 1/6 оборота до совпадения резьбового отверстия с ближайшим отверстием в замковой шайбе;
· завернуть в гайку стопорный болт;
· застопорить болт, отогнув выступы стопорной шайбы на грань болта.
Ремонт
При ремонте в зависимости от неисправности демонтируйте ведущий мост в сборе, или только главную передачу, или детали колёсного редуктора. Редуктор разберите на следующие сборочные единицы, предварительно слив масло из моста и картера редуктора главной передачи заднего моста в чистую посуду (для дальнейшего его использования):
· ведущей конической шестерни;
Внимание: Помните, что крышки подшипников межколесного дифференциала невзаимозаменяемы, поскольку они обработаны совместно с картером редуктора.
Ведомой конической шестерни.
При разборке обязательно проверяйте люфты в указанных выше сборочных единицах, поскольку сборка должна быть с обеспечением обязательного предварительного натяга конических подшипников. После полной разборки детали редуктора промойте и проверьте.
При разборке моста нужно обязательно проверять осевые и радиальные перемещения в сборочных единицах колесной и главной передач, поскольку сборка должна обеспечивать обязательный предварительный натяг конических подшипников. После полной разборки детали передачи нужно промыть и проверить.
При осмотре деталей следует:
· проверить зубья и расположение пятна контакта на рабочих поверхностях зубьев конических зубчатых колес; при обнаружении недопустимого износа или. повреждения (выкрашивание зубьев) заменить новыми. При неправильном зацеплении зубьев найти причину и устранить ее. В запасные части и на сборку ведущее и ведомое спиральные конические зубчатые колеса поставляются комплектом, подобранным по шуму и пятну контакта, поэтому в случае повреждения одного из них надо заменять оба колеса;
· проверить в межколёсном дифференциале состояние поверхностей
· шипов крестовин, втулок сателлитов, поверхностей опорных шайб сателлитов и полуосевых шестерен, посадочных и торцевых поверхностей полуосевых зубчатых колес и их мест установки в чашках дифференциала.
При незначительных повреждениях можно отполировать поверхности мелкозернистой шкуркой, а при серьезных повреждениях детали заменить новыми.
· осмотреть все подшипники. Они должны быть без износа, с гладкими рабочими поверхностями.
Для разборки колесной передачи (рис.3-21) необходимо слить масло из картера колесной передачи. Затем снять тормозной барабан 9. Снять крышку 24 водила с прокладкой, вывернув болты.
Снять замковую шайбу 23, вывернуть регулировочную гайку 22 и убрать из внутреннего отверстия водила стопорную шайбу 20.
Далее ввернуть болт в торец полуоси 12 и извлечь полуось с солнечным колесом 19.
Вывернуть фланцевые болты 10 крепления водила 17 и, вворачивая технологические болты М10х1,25 (2 шт), выпрессовать водило из ступицы 7 колеса.
Проверить технического состояния осей 1 сателлитов, роликовых подшипников 3 и опорных шайб. Запрессовку осей сателлитов нужно производить, сориентировав лыски по буртику водила.
При замене роликовых подшипников 3 необходимо учесть, что в одну колесную передачу должны быть установлены подшипники из одной партии, т.е. с одинаковой маркировкой и с одинаковыми полями допусков.
Для разборки ступицы 7 колеса необходимо расконтрить стопорную шайбу и вывернуть стопорный болт 4 из гайки 5 крепления подшипников ступицы. Затем снять гайку 5 крепления подшипников ступицы. Подать слегка вперед ступицу колеса и вынуть коронное зубчатое колесо 15 вместе с внутренним кольцом наружного подшипника.
Снять ступицу 7 колеса с цапфы 13 картера моста вместе со стаканом, к котором расположены ступичные манжеты 8. При этом снимается внутреннее кольцо внутреннего подшипника. Наружные кольца подшипников, манжеты, уплотнительное кольцо следует демонтировать в случае их замены.
Сборку ступицы и колесной передачи нужно производить в обратной последовательности. Перед сборкой посадочные поверхности на цапфе моста водиле смазать консистентной смазкой.
После установки ступицы 7 необходимо отрегулировать подшипники 11 и 14 ступицы.
Для этого затянуть гайку 5 крепления подшипников ориентировочно моментом 245. 294 Н. м (25. 30 кгс. м) до начала торможения ступицы, проворачивая при этом ступицу в обоих направлениях, для того, чтобы ролики правильно установились по коническим поверхностям колец. Затем отпустить гайку примерно на 1/6 оборота до совмещения резьбового отверстия в гайке с ближайшим отверстием в замковой шайбе. Завернуть в резьбовое отверстие гайки до упора стопорный болт 4 с установленной отгибной шайбой одним выступом на грань гайки, при этом, болт должен входить в отверстие замковой шайбы. После этого отогнуть усики отгибной шайбы на две грани болта. Проверить вращение ступицы. Ступица должна вращаться от руки свободно, без заеданий.
Установить водило 17 колесной передачи в сборе с сателлитами и гайкой 22 отрегулировать зазор между упорной шайбой 20 и солнечным зубчатым колесом 19. Для этого, вращая ступицу 7, затянуть регулировочную гайку 22 до упора в солнечное зубчатое колесо 19 так, чтобы имело место легкое подтормаживание. Затем отпустить гайку на один оборот. При этом зазор должен составлять 1 мм. Далее установить стопорную пластину 23 и крышку 24.
Болты крепления крышки затянуть моментом 35 — 49 Н. м (3,6 — 5,0 кгс. м)
Для снятия главной передачи необходимо вывесить ведущий мост, закрепить его на подставках, слить масло из картера моста, главной и колесных передач, снять крышки с обеих сторон колесных передач. Вытащить полуоси примерно на 150 мм с обеих сторон колесных передач. Вывернув болты крепления главной передачи к картеру моста, вынуть её.
Для разборки ведущего конического колеса главной передачи (рис.3-21) отвернуть гайку 1 крепления фланца, снять фланец 2. Вывернуть болты крепления крышки 3 стакана подшипников и снять крышку 3 с прокладкой.
Вворачивая технологические болты М12х1,25×50 (2 шт), выпрессовать узел ведущего конического зубчатого колеса 7 из картера редуктора 8. Для разборки узла необходимо вынуть внутреннее кольцо наружного подшипника 4, регулировочную втулку 23 и далее ведущую коническую шестерню 7 с внутренним кольцом внутреннего подшипника 6.
Спрессовать съемником внутреннее кольцо внутреннего конического подшипника. Для снятия установить кромки клиньев 8 съемника (рис.3-22) между внутренним кольцом подшипника и колесом и, ввернув винт 6 и траверсу 7, стянуть их. Завести захваты 1 за клинья 8 и зафиксировать их в этом положении винтом 3. Упирая наконечник 2 в торец колеса и вворачивая винт 3 в траверсу 4, снять кольцо.
Для разборки дифференциала (рис.3-21) нужно вывернуть снять стопорные пластины, вывернуть болты 28 крепления крышек подшипника, снять крышки и регулировочные резьбовые гайки 9. Вынуть дифференциал из главной передачи. Далее снять стопорное кольцо и зубчатую муфту механизма блокировки с чашки дифференциала.
При необходимости замены спрессовать подшипники 11 и 20 с чашек 14 и 19 дифференциала.

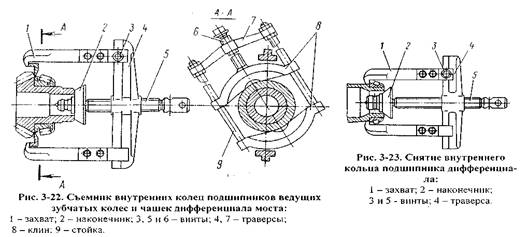

Для этого захваты 1 (рис.3-22) завести за внутреннее кольцо подшипника и зафиксировать винтами 3. Упираясь наконечником 2 в торец дифференциала, ввертывать винт 5 в траверсу 4 до полного снятия внутреннего кольца подшипника.
Вывернув болты крепления чашек дифференциала, разъединить чашки. Вынуть крестовину 16 с сателлитами 15 и опорными шайбами 17, полуосевые зубчатые колеса 12 с опорными шайбами 13.
Очистить снятые детали и проверить их техническое состояние. При повышенном износе или наличии следов заедания на поверхности втулок их следует заменить.
Замену чашек производить только комплектно (обе чашки должны иметь один номер комплекта).
После замены чашек перед сборкой дифференциала нужно напрессовать внутренние кольца подшипников 11 и 20.
При сборке дифференциала необходимо установить в правую чашку дифференциала правое полуосевое зубчатое колесо с шайбой, крестовину, собранную с втулками, сателлитами и шайбами. В левую чашку вставить опорные шайбы, левое полуосевое колесо. Совместить чашки дифференциала по заводским меткам. Стянуть обе чашки самоконтрящимися болтами моментом 98. 122 Нм (10. 12,5 кгс-м).
Самоконтрящиеся болты крепления ведомого конического зубчатого колеса должны быть затянуты с моментом 245 — 294 Н. м (25 — 30 кгс. м).
Установить межколёсный дифференциал в картер главной передачи. Затянить болты крепления крышек подшипников моментом 100 — 120 Н. м (10 — 12 кгс. м).
При сборке картера главной передачи необходимо помнить, что крышки подшипников дифференциала не взаимозаменяемы, т. к. они обрабатываются в сборе с картером, поэтому каждую крышку нужно установить на то место, где она находилась.
Сборку и установку сборочной единицы ведущего конического колеса производить в порядке, обратном ее разборке.
После установки дифференциала в картер главной передачи необходимо отрегулировать зацепление ведомого 21 и ведущего 7 зубчатых колес по боковому зазору, который должен быть 0,25 — 0,40 мм и пятну контакту.

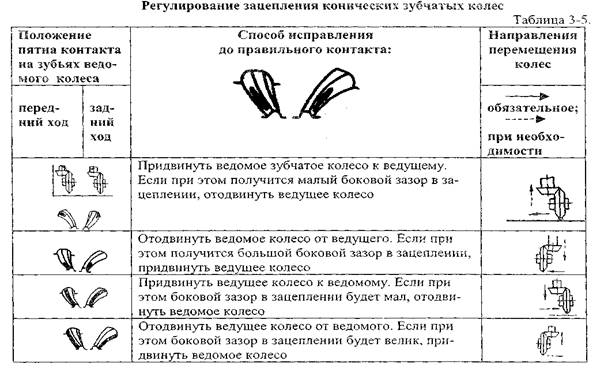

Боковой зазор и пятно контакта в зацеплении может быть определен одновременной регулировкой расположения ведущего конического колеса 7 в сборе и дифференциала.
Регулирование главной передачи (рис.3-21) включает в себя регулировку предварительного натяга подшипников дифференциала и
подшипников 4 и 6 ведущего конического зубчатого колеса, а также регулирование бокового зазора и пятна контакта конической пары.
Для обеспечения предварительного натяга в конических подшипниках 4 и 6 ведущего конического колеса в сборе при наличии осевого перемещения необходимо:
· уменьшить высоту регулировочной втулки 23 шлифованием или заменой втулками из запасных частей на величину осевого перемещения плюс 0,04 — 0,06 мм;
· затянуть гайку 1 крепления фланца 2 моментом 590 — 690 Н. м (60 — 70 кгс. м);
· проверить силу проворачивания стакана 5 подшипников, которая должна быть равна 10 — 24 Н (1,00 — 2,50 кгс). Замерять силу проворачивания нужно при непрерывном вращении стакана в одну сторону не менее чем после пяти полных оборотов. Подшипники 4 и 6 при этом должны быть смазаны, а крышка стакана 3 подшипников должна быть сдвинута так, чтобы манжеты 24 и 25 не оказывала сопротивления вращению зубчатых колес.
После установки в картер редуктора 8 ведущего конического зубчатого колеса 7 и дифференциала необходимо гайками 9 отрегулировать боковой зазор, который должен быть в пределах 0,25 — 0,40 мм, и пятно контакта конической нары способами, приведенными в таблице 27.
Для регулировки подшипников дифференциала необходимо равномерно с двух сторон затянуть регулировочные ганки 9 до момента, при котором расстояние между крышками подшипников увеличится на 0,1 — 0,2 мм. Отрегулировав подшипники, нужно окончательно затянуть болты крепления крышек подшипников с моментом 380 — 460 Н. м (38 — 46 кгс. м) и законтрить их при помощи стопорных шайб.
Собрать главную передачу моста. Герметичность всех фланцевых и резьбовых соединений, имеющих выход в масляные полости, обеспечить герметикой УН-25.
Регулирование механизма блокировки межколесного дифференциала необходимо производить в следующем порядке:

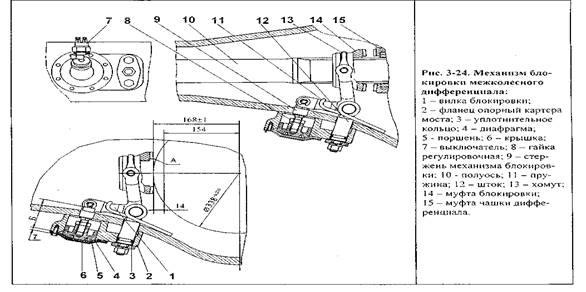

· 1 вариант (рис.3-24):
· снять главную передачу;
· снять крышку механизма блокировки;
· вынуть поршень со стержнем;
· установить муфту блокировки в положение, при котором расстояние от плоскости А зубчатого венца муфты до оси отверстия ё= 338+0,215 мм в картере моста составляет
· замерить размер Б от поверхности пальца вилки до опорной плоскости фланца картера;
· собрать поршень со стержнем в размер Б+7 мм, законтрить гайкой и установить в картер моста, затяжку болтов крепления крышки и диафрагмы проводить равномерно, при этом усилие затяжки должно обеспечивать герметичность, без чрезмерного спрессования бортов диафрагмы;
· проверить ход муфты блокировки при подаче воздуха на диафрагму, который должен составлять 14 мм.

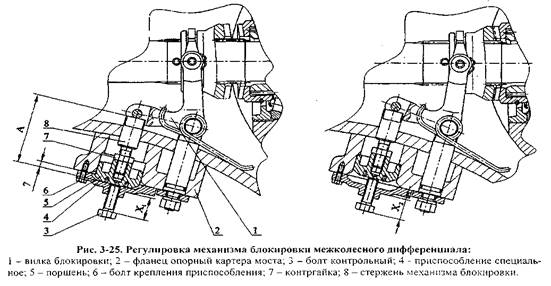

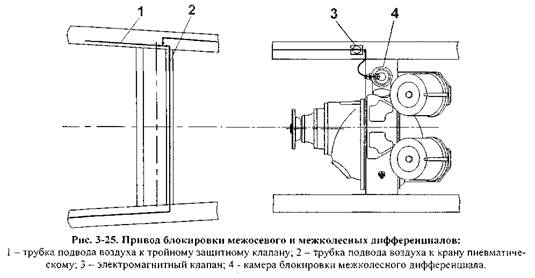

· 2 вариант (рис.3-25):
· снять крышку механизма блокировки;
· вынуть поршень 5 со стержнем 8;
· на стержне 8 отвернуть гайку 7 и изменить имеющуюся длину А поршня со стержнем на величину равную 90 мм. Вставить поршень со стерженем в опорный фланец 2 картера моста так, чтобы торцевая поверхность стержня соприкоснулась с элементами вилки блокировки 1;
· установить контрольный болт 3 в специальное приспособление 4, так, чтобы торцевая поверхность болта находилась в одной плоскости с внутренней плоскостью приспособления (заподлицо); п
· установить специальное приспособление 4 с контрольным болтом 3 на опорный фланец 2, и затянув на 2 — х противоположных болтах 6;
· замерить размер X] ;
· затянуть контрольный болт 3 до упора поршня 5. При этом необходимо создать условия для того, чтобы при затяжке контрольного болта 3 дифференциал, проворачиваясь относительно полуосей, заблокировался;
· замерить расстояние Х2. Если разница размеров X1и Х2 меньше, чем 11 мм, то изменить размер А на величину равную: В = 11 — (X1 — Х2), мм;
· законтрить гайкой 7 поршень 5 на стрежне 8;
· установить поршень со стержнем в опорный фланец 2 картера моста;
· затянуть равномерно болты крепления крышки и диафрагмы. При этом усилие затяжки должно обеспечивать герметичность без чрезмерного спрессовывания бортов диафрагмы;
· проверить ход муфты блокировки при подаче воздуха на диафрагму.
Привод блокировки межколесного дифференциала показан на рис.3-25.
Замена заднего моста
Для снятия заднего моста нужно вывернуть пробки из сливных отверстий картера заднего моста, колёсных передач. Слить масло.
После слива пробки очистить и ввернуть.
Затормозить автомобиль посредством стояночной тормозной системы и приподнять за раму заднюю часть.
Снять колёса, отвернув гайки крепления колес
Отсоединить от тормозных камер и камер привода блокировки межколесного дифференциала пневмошланги подачи сжатого воздуха. Отсоединить электрические провода от контрольных датчиков включения блокировки.
Отвернуть болты крепления фланца карданного вала. Вынуть болты и отвести карданный вал в сторону.
Отвернуть гайку крепления кронштейна горизонтальной тяги регулятора тормозных сил и отвести в сторону.
Подвести под заднюю тележку с ведущим мостом подъемник и слегка вывесить.
Отсоединить от картера моста верхнюю реактивную штангу. Для этого нужно отвернуть гайки кронштейна, снять пружинные шайбы. Отвести реактивную штангу вверх.
Отсоединить нижние реактивные штанги задней подвески. Для этого нужно отвернуть гайки, пружинные шайбы и болты левой нижней реактивной штанги. Отвести её в сторону.
То же повторить для правой нижней реактивной штанги.
Поднять заднюю часть автомобиля. Выкатить подъемник с ведущим мостом из-под автомобиля, подставить под раму подставку и опустить на неё автомобиль.
Для установки ведущего моста необходимо установить его на подъемник.
Приподнять и установить на подставку автомобиль.
Подкатить ведущий мост на подъемнике под подвеску.
Поднять мост подъемником, и подсоединить элементы подвески к картеру моста. Момент затяжки болтов и гаек крепления верхней и нижних реактивных штанг должен составлять 435.1. 490.5 Нм (44. 50 кгс-м). Далее опустить шток подъемника и отвести его в сторону.
Присоединить тягу регулятора тормозных сил к ведущему мосту и закрепить её. Затянув гайку.
Соединить карданный вал с фланцем ведущего моста, вставить в отверстия болты, надев на них пружинные шайбы и затянув гайки.
Присоединить к тормозным камерам и камерам привода блокировки межколесного дифференциала пневмошланги подачи сжатого воздуха. Присоединить электрические провода к контрольным датчикам включения блокировки.
Установить колёса на ступицу, навернуть гайки и затянуть их в диагональной последовательности с моментом 540 — 670 Н. м (54 — 67 кгс. м).
Проверить величину хода штоков тормозных камер заднего моста, при необходимости произвести регулировку тормозных механизмов.
Вывернуть заливные пробки в главной передаче и в колёсных передачах заднего моста. Залить масло до уровня контрольного отверстия. Ввернуть и затянуть заливные пробки.
Проверить работу ведущего моста пробегом.
Перегрев подшипников ступиц колес и подшипников главной передачи не допускается.
Для снятия деталей колёсного редуктора необходимо:
· снять колёса, отвернув гайки крепления колес;
· вывернуть пробки из сливных отверстий колёсных передач и слить масло. После слива пробки очистить и ввернуть;
· отвернуть болты крепления тормозного барабана к ступице и снять тормозной барабан;
· отвернуть болты крепления крышки водила и снять крышку с прокладкой;
· снять замковую шайбу, вывернуть регулировочную гайку и убрать из внутреннего отверстия водила стопорную шайбу;
· ввернуть болт в торец полуоси и извлечь полуось с солнечным колесом;
· ввернуть технологические болты М 10×1,25 (2 шт) и выпрессовать водило из ступицы колеса;
· выпрессовать из водила колёсной передачи оси сателлитов;
· расконтрить стопорную шайбу и вывернуть стопорный болт из гайки крепления подшипников ступицы. Затем снять гайку крепления подшипников ступицы и замковую шайбу. Подать слегка вперед ступицу колеса и вынуть ступицу коронного зубчатого колеса вместе с внутренним кольцом наружного подшипника.
Для установки деталей колесной передачи необходимо:
· смазать консистентной смазкой посадочные поверхности на цапфе моста и водиле колёсной передачи;
· установить ступицу с манжетами и внутренним подшипником;
· надеть на шлицевую часть цапфы картера редуктора коронную шестерню установленную на ступице с напрессованным внутренним кольцом наружного подшипника;
· отрегулировать подшипники ступицы. Для этого затянуть гайку крепления подшипников ориентировочно моментом 245. 294 Н-м (25. 30 кгс-м) до начала торможения ступицы, проворачивая при этом ступицу в обоих направлениях, для того, чтобы ролики правильно установились по коническим поверхностям колец. Затем отпустить гайку примерно на 1/6 оборота до совмещения резьбового отверстия в гайке с ближайшим отверстием в замковой шайбе. Завернуть в резьбовое отверстие гайки до упора стопорный болт с установленной отгибной шайбой одним выступом на грань гайки, при этом, болт должен входить в отверстие замковой шайбы. После этого отогнуть усики отгибной шайбы на две грани болта. Проверить вращение ступицы. Ступица должна вращаться от руки свободно, без заеданий;
· собрать водило колёсной передачи. Для этого необходимо установить в пазы водила сателлиты с игольчатыми подшипниками, опорные пластины, которые должны быть ориентированы так, чтобы углубления на пластинах находились со стороны сателлитов и запрессовать в водило, ориентируя по лыскам, ось сателлитов;
· установить кожух 15 колесной передачи в сборе с сателлитами и закрепить;
· гайкой 4 отрегулировать зазор между упорной шайбой и солнечным зубчатым колесом 6. Для этого, вращая ступицу, затянуть регулировочную гайку до упора в солнечное зубчатое колесо так, чтобы имело место легкое подтормаживание. Затем отпустить гайку на один оборот. Установить стопорную пластину и крышку.
· болты 12 крепления крышки затянуть с моментом 35-49 Н. м (3,6-5,0 кгс. м).
