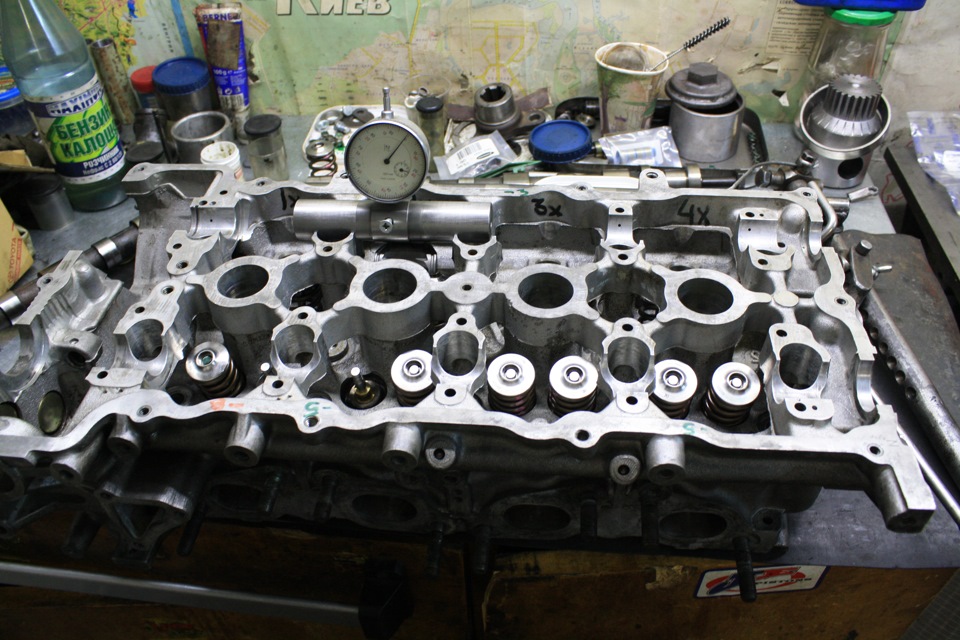

Mazda RX-8 SR20DET TimeAttack › Logbook › Ремонт двигателя SR20det уязвимости и рекомендации

Не буду долго рассказывать про мотор SR20det, он входит в 10 лучших бензиновых рядных «четверок» мира и соответственно в 10 лучших японских моторов.
Но не смотря на его популярность среди любителей автоспорта этот мотор нельзя назвать эталоном надёжности и выносливости.
Мотор становится уязвимым на высоких оборотах. Главная болячка — это так называемое «вылетание рокеров».

Рокер — это рычаг, который толкает впускные и выпускные клапаны цилиндра на открытие.
Этот рычаг устанавливается на три точки опоры и в случае нестабильного контакта с одной из опор, рычаг, под воздействием кулачка распредвала, вылетает из посадочного места.
Результатом такого вылетания обычно становятся небольшие повреждения в пенале клапанной крышки и работоспособность мотора восстанавливается путём замены сломавшегося рокера.

В остальном мотор довольно терпеливый, простой и удобный в обслуживании.
Без экзотических доработок он может переваривать до 400л.с. При большом желании можно снять и более 400 с этого мотора, но там уже всё становится непросто и доработки потребуют намного больше денежных вложений.

Рекомендации для капремонта sr20det перед увеличением мощности:

1) Устанавливайте новые рокера даже, если кажется, что старые на вид ещё вполне Ок, всё равно усталость металла и микротрещины проявят себя.

2) Устанавливайте усиленные пружины клапанов c титановыми тарелками, это повысит скорость закрытия клапанов и уменьшит риск возникновения эффекта «залипания» клапана (на высоких оборотах ослабшая пружина может не успевать закрыть клапан). Именно залипание клапана приводит к перекосу регулировочной шайбы клапана и в следствие этого вылетанию рокера.

3) Обязательно производите горизонтальное выравнивание положения рокера относительно кулачка распредвала. Сопрекасание пятки рокера и кулачка распредвала должно быть по всей плоскости. Выравнивание производится путём подбора толщины регулировочных шайб под ножками рокера. Для проверки положения рокера в плоскости, придётся изготовить вот такой доработанный микрометр (изобретение Евгения Патетеева).

4) Рокер арм стоперы (rocker arm stoppers) — не решают проблему с вылетанием. Их установка существенно усложняет сборку мотора и ремонт в случае поломки рокера, но рокер арм стоперы не дают гарантии, что мотор можно крутить до 7000 оборотов. Даже с арм стоперами рокеры всё равно вылетают при зашкаливании оборотов в отсечку.

5) При установке кованных поршней (например производства «СP»), прокладку ГБЦ нужно брать на один размер толще чем стандартная, так как стандартной толщины будет недостаточно после фрезеровки плоскости блока и клапаны в открытом состоянии приблизятся к поршню с нарушением теплового зазора. Если уж так получилось, то можно сточить (укоротить) ножку клапана на пару миллиметров, чтоб решить проблему недостаточной толщины прокладки ГБЦ и обеспечения теплового зазора между клапаном и поршнем.

6) Не устанавливайте разные клапаны от разных производителей, используйте только комплекты впуск/выпуск. Клапаны разных производителей, особенно тьюнинговые имеют разный конус и соответственно образовывают разную площадь впускного/выпускного канала, из-за этого наполнение и освобождение цилиндров может происходить неравномерно и приводить к разному сопротивлению в цилиндрах. Не забывайте, что дешёвые клапаны из некачественного металла могут лопаться и быстро прогорать, поэтому старайтесь применять либо оригинальные, либо высококачественные улучшенные аналоги. Не экономьте на клапанах.

Двигатель Nissan SR20DE 2 л/130 – 180 л. с.

В серии SR двигатель SR20DE считается самым востребованным, поскольку им комплектовалось полтора десятка моделей производителя Nissan. Однако выпускался силовой привод очень недолго – уже в 2002 году инженерами завода был сконструирована низкоэмиссионная версия QR, вытеснившая поколение SR.

Технические характеристики SR20DE 2 л/130 – 180 л. с.

Изначально в двигателе серии SR заложен алюминиевый блок, цилиндры которого изготовлены из чугунных гильз. Впускной и выпускной коллекторы SR29DE, наоборот, стальные. Эта серия просуществовала недолго, около трех лет, пришла на смену семейству CA, была вытеснена низкоэмиссионным семейством QR моторов для бензина с малым октановым числом.

Вначале изготовителем использовался моновпрыск (SR18Di, SR20Di), затем руководство Нисан остановилось на распределенном впрыске DE и объеме камер сгорания 2,0 л. Это позволило увеличить мощность и ремонтопригодность силового привода.

Размеры ДВС составляют 68,5 х 61 х 61,5 см, впускные клапаны 34 мм диаметра, выпускные 30 мм. Производитель позволяет произвести капремонт самостоятельно, для чего в мануал собраны пошаговые инструкции с фотографиями.

Для упрощения конструкции схема двигателя представляет собой рядную бензиновую атмосферную четверку поперечного или продольного расположения.

Технические характеристики SR20DE собраны для ознакомления в нижеприведенную таблицу:

Изготовитель	Yokohama Plant
Марка ДВС	SR20DE
Годы производства	1989 – 2002
Объем	1598 см3 (1,6 л)
Мощность	95,6 – 132,4 кВт (130 – 180 л. с.)
Момент крутящий	181 – 196 Нм (на 4200 об/мин)
Вес	160 кг
Степень сжатия	9,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	распределенное каскадное от общей катушки
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	фазы 248/240, подъем впускного клапана 10 мм, выпускного 9,2 мм
Материал блока цилиндров	алюминиевый сплав, чугунные гильзы цилиндров
Диаметр цилиндра	86 мм
Поршни	облегченные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-95/98
Нормативы экологии	Евро-2/3
Расход топлива	трасса – 6,9 л/100 км смешанный цикл 8,6 л/100 км город – 11,3 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40
Какое масло лучше для двигателя по производителю	Molygen New Generation
Масло для SR20DE по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	3,5 л
Температура рабочая	90°
Ресурс ДВС	заявленный 250000 км реальный 400000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,5 л
Помпа	Aisin WPN 014
Свечи на SR20DE	BKR5EY от NGK, Denso K16TT
Зазор свечи	1,1 мм
Цепь ГРМ	Nissan 1028-53J03
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	TSN 9.1.30
Масляный фильтр	с обратным клапаном
Маховик	215 – 225 мм диаметр, 108 зубьев
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	10 – 12,5 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – 6 стадий 39 Нм, 78 Нм, ослабление, 39 Нм + 90° + 90°

Производитель рекомендует придерживаться сроков ТО для соблюдения заявленного ресурса.

Особенности конструкции

В своей серии двигатель SR20DE относится ко второй версии третьего поколения, имеет особенности конструкции:

• цилиндры выполнены из чугунных «сухих» гильз внутри алюминиевого блока;
• коллекторы впускного и выпускного тракта изготовлены из стали;
• схема газораспределения DOHC имеет два верхних распредвала для управления 16 клапанами;
• в каждой версии производителем произведена форсировка мотора за счет установки турбокомпрессора;
• у атмосферных движков клапанная крышка окрашена красным – Red Top High Port, сечение выхлопа 45 мм, распредвалы с подъемом 10/9,2 мм, фазами 248/240 градусов, обороты 7500 мин-1;
• с 1994 года клапанная крышка стала черной Black Top Low Port, диаметр выхлопа снизился до 38 мм, высота и фазы кулачков распредвала стали одинаковыми – 9,2/9,2 мм подъем и 240/240 угол, соответственно;
• с 1995 года использовались распредвалы с подъемом 8,66 мм и фазами 232 градуса;
• в 2000 году появились роликовые рокеры под валы с подъемом 10/9,2 мм фазами 232/240 градусов, каналы впускного коллектора стали короткими, снизился вес коленвала и поршней, клапаны стали короче на 3 мм, а пружины жестче;
• особенностью конструкции является тот факт, что при обрыве цепной передачи механизма газораспределения поршень гнет клапана.

Во всех вариантах объемы камер сгорания оставались одинаковыми. В руководстве каждой модели авто производителя Нисан приводится описание параметров ДВС. Поскольку для получения неодинаковых характеристик мотора использовались разные распредвалы и ШПГ, навесное оборудование, перепрошивкой ЭБУ невозможно изменить заводские настройки.

Для увеличения мощности модернизация должна включать в себя либо установку турбины, либо доработку своими руками ГРМ, впускного и выпускного коллектора. Благодаря несложной конструкции силового привода капитальный ремонт и техобслуживание проблем не вызывают.

Перечень модификаций ДВС

Заводской тюнинг за счет установки турбокомпрессора позволяет обеспечить 202 л. с. и 275 Нм изначально. Турбомотор создавался для моделей Bluebird U12 и Pulsar GTI-R с поперечной установкой. Затем навесное оборудование скомпоновали иначе, в автомобиль Silvia ДВС монтировался продольно. Первоначально использовалась турбина Garret T-25G, далее начало устанавливаться более мощное надувное оборудование.

За шесть лет – 1994 – 1999 г., конструкция турбодвигателя многократно изменялась/дорабатывалась:

• авто 180SX (S13 кузов) комплектовалось мотором с черной клапанной крышкой в период 1994 – 1998 г.;
• на модель Silvia до 1999 года монтировалась черная клапанная крышка Black Top, применялась турбина GarretT-28 и система изменения фаз газораспределения;
• для турбины Т-28ВВ потребовались высокопроизводительные форсунки и специальная прошивка ЭБУ, мощность увеличилась до 245 л. с., комплект использовался в авто Silvia GF-S15;
• затем клапанная крышка стала серебристой Silver Top, для 4 ступенчатой АКПП использовалась турбина T-25BB, позволяя снимать 227 Нм на 3600 об-1 и 227 л. с. мощности.

В турбомоторе остался прежним объем 2,0 л, конструкция ШПГ – 86 мм ход поршня и диаметр цилиндра, головки и блока. Степень сжатия снизилась до 8,5 единиц.

Плюсы и минусы

Изначально мотор SR20DE считается надежным, дешевым и удобным в эксплуатации. Однако этот силовой привод имеет недостатки:

• многообразие модификаций с разными поршнями и распредвалами, впускными коллекторами приводит к путанице с запчастями во время ремонта;
• система газораспределения имеет гидрокомпенсаторы, для работоспособности которых рекомендовано применение высококачественного и, соответственно, дорогого масла;
• низкий ресурс датчиков ДМРВ и РХХ.

Достоинствами SR20DE являются:

• эксплуатационный ресурс около 400000 км;
• отсутствие регулировок тепловых зазоров клапанов;
• высокий ресурс цепи ГРМ от 250000 пробега;
• возможность тюнинга атмосферных и турбированных версий.

Для капремонта блока необходимо специальное оборудование, поскольку сухая посадка гильз считается производителем не ремонтопригодной в принципе. Зато головка блока цилиндров легко разбирается и тюнингуется новыми распредвалами.

Список моделей авто, в которых устанавливался

Применялся за время выпуска с 1989 по 2002 год мотор SR20DE в нескольких авто Nissan:

• Presea – 1990 – 1998 г., малогабаритный седан для азиатского рынка;
• Avenir – 1990 – 2001 г., полноприводный универсал;
• Serena – 1991 – 2000 г., минивэн;
• Bluebird – 1989 – 1998 г., среднеразмерный седан;
• R’nessa – 1997 – 2000 г., крупногабаритный универсал;
• Prairie/– 1995 – 1997 г., минивэн;
• Liberty – 1998 – 2000 г.,
• Wingroad/Tsubame – 1996 – 1999 г., крупногабаритный универсал с передним и полным приводом;
• Silvia – 1991 – 1996 г., спорткупе;
• Rasheen – 1998 г., кроссовер;
• Almera – 1996 – 1999 г., седан;
• Sentra/Tsuru – 1991 – 2001 г., компактный седан;
• Pulsar/Sabre – 1991 – 2000 г., субкомпактный кроссовер;
• NX2000/NX-R/100NX – 1991 – 1996 г., купе компакт;
• 180SX – 1991 – 1997 г., лифтбэк на S-платформе;
• 200SX SE-R – 1995 – 1998 г., лифтбэк на S-платформе;
• X-Trail GT – среднеразмерный кроссовер;
• Primera – 1990 – 2002 г., универсал, лифтбэк, седан.

Учитывая улучшенные характеристики двигателя, мотор SR20DE установили в компактном авто представительского класса Infiniti G20 в период 1991 – 2002 г.

Турбированная версия мотора SR20DET использовалась в автомобилях Nissan:

• Liberty Highway Star GT4 – 230 л. с., 275 Нм;
• Avenir PNW11 GT4 – 210 л. с., 275 Нм;
• Bluebird SSS ATTESA Limited HNU12 и HNU13 – 205 и 210 л. с., соответственно, 275 Нм;
• R’nessa NN30 GT Turbo – 200 л. с., 265 Нм;
• Pulsar GTI-R RNN14 – 230 л.с., 284,4 Нм;
• Silvia S15 JDM – 250 л. с., 275 Нм;
• 200SX S14/S14A – 220 л. с., 275 Нм;
• 180SX S13 – 205 л. с., 275 Нм;
• Silvia S13/14/15 – 205 л. с., 275 Нм.

Дочерней компанией автопроизводителя Nissan выпускается спортивное купе Nismo 270R с Турбо двигателем 275 Нм крутящего момента и общей мощностью 270 л. с.

Регламент обслуживания SR20DE 2 л/130 – 180 л. с.

Максимальный эксплуатационный ресурс имеет атмосферный двигатель SR20DE, в турбированных модификациях пары трения изнашиваются раньше, поэтому сроки ТО приведены для атмосферного мотора:

• при использовании всесезонного моторного масла замена производится ежегодно, если применяется зимняя/летняя смазка, замена осень/весна;
• проверка сопротивления свечей происходит ежегодно, замена через 20000 км;
• аккумулятор следует эксплуатировать и менять по инструкции производителя;
• вентиляцию картера продувают после 20000 пробега;
• замена воздушного фильтра осуществляется ежегодно, топливный фильтр меняют через 30 тысяч км;
• ресурс цепи ГРМ составляет 250000 пробега, приводных ремней навесного оборудования вдвое меньше;
• свойства антифриза снижаются через 30000 пробега, при замене производится ревизия шлангов и соединений.

В целом устройство ДВС считается надежным, реальный ресурс моторов SR20DE превышает 400000 км.

Обзор неисправностей и способы их ремонта

В процессе эксплуатации мотор SR20DE выявил следующие поломки, актуальные именно для его конструкции:

Обороты ХХ плавают	1) выход из строя РХХ 2) нагар на поверхности клапанов, поршней	1) замена регулятора 2) раскоксовка специальными жидкостями
Стук	1) износ вкладышей 2) выработка гидротолкателей 3) износ поршней	диагностика и замена расходников
Отсутствие тяги	перескок цепи ГРМ	регулировка натяжения или замена

В модификациях моторов под нормы Евро-5 используются 38 мм патрубки выпускного коллектора. Они прогорают уже через 30 – 5- тысяч км в зависимости от стиля езды.

Варианты тюнинга мотора

Изначально двигатель SR20DE является самым популярным вариантом в специализированных ателье. Он практически представляет собой конструктор с 4 типами ГБЦ (красная, две черных и серебристая клапанная крышка), впускными и выпускными коллекторами и ШПГ. Бюджетный атмосферный тюнинг можно произвести следующим образом:

• распредвалы типа JWT S3;
• выпускной коллектор модификации «паук»;
• «холодный» впускной коллектор;
• прошивка ЭБУ версии JWT.

Для значительного повышения мощности тюнинг обходится дороже:

• выхлоп 63 мм, «обманка» на второй кислородный датчик;
• облегченные поршни с движка SR20VE;
• использование легких шатунов и более мощных пружин клапанов.

Степень сжатия при этом увеличится до 11,7, придется заливать бензин АИ-95 минимум, расход топлива увеличится, а экологичность движка снизится до Евро-2/3.

Таким образом, 2 л атмосферный мотор SR20DE считается высокоресурсным силовым приводом. Имеет несколько модификаций с разными распредвалами и поршневыми группами, для удобства ремонта и обслуживания отличающимися цветом клапанной крышки. Существует Турбо версия SR20DRT, также в нескольких вариантах.
