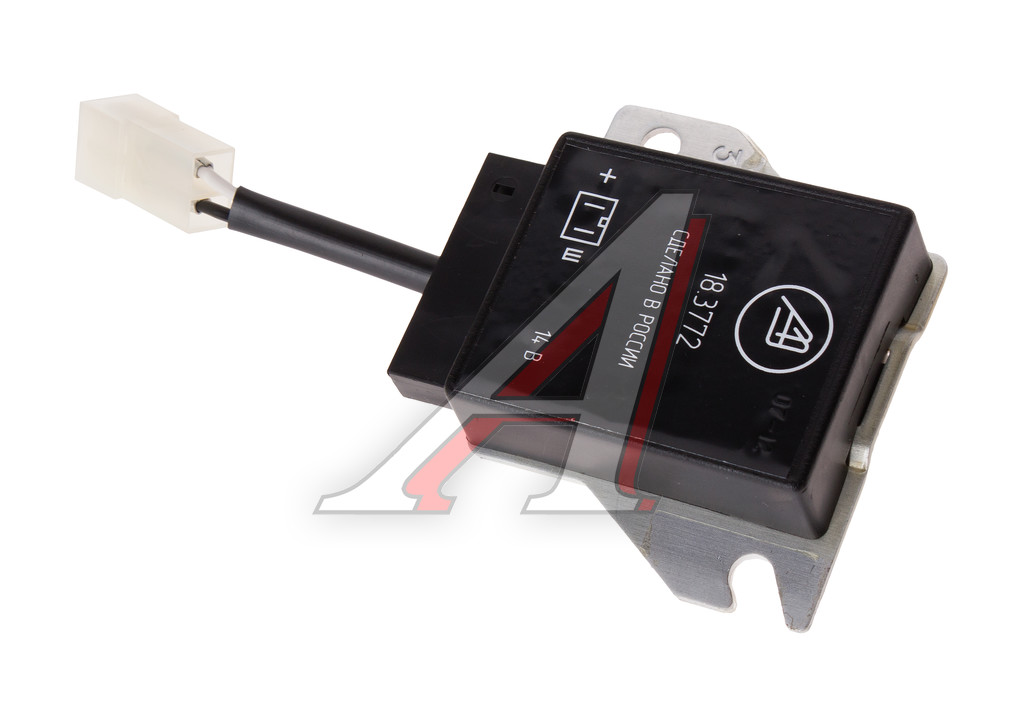

Реле регулятор напряжения ГАЗ-3110, 3302 дв.Крайслер, генератор DENSO АЭНК-К

Артикул: 18.3772

Новосибирск	1 шт.
Москва, Рябиновая ул.	2 шт.
Сабурово	3 шт.
Нижний Новгород	2 шт.
Москва, Варшавское ш.	2 шт.
Люберцы, Мира ул.	5 шт.
Люберцы, Машково д.	5 шт.
Москва, Кетчерская ул.	4 шт.

Данные обновлены: 24.03.2021 в 01:36

Автоэлектроника Калуга

Новосибирск	1 шт.
Москва, Рябиновая ул.	2 шт.
Сабурово	3 шт.
Нижний Новгород	2 шт.
Москва, Варшавское ш.	2 шт.
Люберцы, Мира ул.	5 шт.
Люберцы, Машково д.	5 шт.
Москва, Кетчерская ул.	4 шт.

Данные обновлены: 24.03.2021 в 01:36

Характеристики

Код для заказа	145893
Артикулы
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.09
Высота, м	0.02
Длина, м	0.09
Вес, кг	0.06

Параметры

Бренд (ТМ)	АЭНК-К
Срок, при поставке под заказ	16
Производитель	КАЛУЖСКИЙЗАВОДЭЛЕКТРОННЫХИЗДЕЛИЙ

Территория отгрузки

Другие склады и магазины партнера

Название точки	Наличие	Тип	Адрес	Контакты
Все склады

Терминал

+7 (343) 384-56-25
SashaFD@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

Марусино

+7 (495) 660-51-64 (доб. 7576 или 7585)
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

Терминал МШ3

С этим товаром покупают

На складах : 32 шт.

На складах : 604 шт.

На складах : 2165 шт.

На складах : 36 шт.

На складах : 104 шт.

На складах : 44 шт.

На складах : 915 шт.

На складах : 81 шт.

На складах : 328 шт.

На складах : 71 шт.

Техническая информация

В каждом современном транспортном средстве присутствует развитая электрическая сеть, стабилизация напряжения в которой осуществляется специальным блоком — реле-регулятором. Все о реле-регуляторах, их существующих типах, конструкции и работе, а также о выборе и замене этих деталей — читайте в статье.

На протяжении почти трех лет (с 2006 по 2009 годы) Горьковский автозавод выпускал модификацию автомобиля ГАЗ-31105 «Волга» с американским 2,4-л. мотором Daimler Chrysler.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

ГАЗ 31105 / 3102 предохранители и реле

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102 «волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

В зависимости от года выпуска возможно различное исполнение блоков и назначение их элементов.

Блоки в салоне

Блок предохранителей

Вариант 1

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Фото — схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,1,0,0 —>

Левый блок

p, blockquote 9,0,0,0,0 —>

1	25А Электродвигатель отопителя (климатической установки)
2	15А Дальний свет правой фары
3	15А Дальний свет левой фары, сигнализатор дальнего света фар
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Задний противотуманный огонь
7	20А 2008 Радиооборудование 2005 Приборы системы впрыска
8	20А Прикуриватель, реле звуковых сигналов, звуковые сигналы
9	15А 2008 (Евро-3): Система управления двигателем 2008 (Евро-2): Топливный электронасос, датчик кислорода 2005 : Обогрев зеркал, обмотка реле электро вентилятора
10	10А 2008 ( Евро-3): Топливный электронасос 2008 (Евро-2): Система управления двигателем 2005: Радиооборудование
11	5А 2008 (Евро-3): Блок управления двигателем 2008 (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота 2005: Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621)
12	15А Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10А 2008 (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота 2008 (Евро-2): Блок управления двигателем, катушки зажигания 2005: Стеклоочиститель, реле фара омывателя

За прикуриватель отвечает предохранитель номер 8 на 20А.

p, blockquote 10,0,0,0,0 —>

1	25А Противотуманные фары
2	15А Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель
3	15А Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электро вентилятора
4	10А Сигналы торможения
5	10А Аварийная сигнализация
6	10А Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7	20А Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль)
8	20А Стекло подъёмники
9	15А 2008: Стеклоочиститель, реле фара омывателя 2005: Катушки зажигания
10	10А Анти блокировочная система тормозов ABS
11	5A 2008: Электропривод и обогрев наружных зеркал 2005: Указатели поворота, реле и сигнализаторы указателей поворота
12	15A Блокировка замков
13	10A Правые габаритные огни, электро корректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси

Вариант 2

Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Схема

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение

p, blockquote 15,0,0,0,0 —>

Верхний блок

p, blockquote 16,0,0,0,0 —>

1	25А Электродвигатель отопителя (климатической установки)
2	15А Дальний свет правой фары
3	15А Дальний свет левой фары, сигнализатор дальнего света фар
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары, сигнализатор ближнего света фар
6	10А Задний противотуманный огонь
7	20А Радиооборудование
8	20А Прикуриватель, реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы
9	15А Евро-3 Система управления двигателем, диагностический разъем Евро-2: Топливный электронасос, датчик кислорода (ЗМЗ-40621)
10	10А Евро-3: Топливный электронасос Евро-2: Система управления двигателем, диагностический разъем
11	5А Евро-3: Блок управления двигателем Евро-2: Указатели поворота, реле и сигнализаторы указателей поворота
12	15А Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10А Блок управления двигателем, катушки зажигания (ЗМЗ-40621)

За работу прикуривателя отвечает предохранитель номер 8 на 20А.

p, blockquote 17,1,0,0,0 —>

1	25А Противотуманные фары
2	15А Блок управления отопителем (климатической установкой), кран отопителя, передний плафон, датчик температуры салона, обмотка реле противотуманных фар, + (ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): датчик спидометра, свет заднего хода, комбинация приборов)
3	15А Евро-3: Аварийная сигнализация Евро-2: Датчик спидометра, свет заднего хода, комбинация приборов
4	10А Сигналы торможения
5	10А Евро-3: Указатели поворота, реле и сигнализаторы указателей поворота Евро-2: Аварийная сигнализация
6	10А Левые габаритные огни, сигнализатор габаритных огней
7	20А Обогрев заднего стекла и обогрев наружных зеркал
8	20А Стеклоподъёмники
9	15А Стеклоочиститель и омыватель
10	10А Анти блокировочная система тормозов ABS
11	5А Электропривод наружных зеркал
12	15А Блокировка замков
13	10А Правые габаритные огни, электро корректор фар, реле фара омывателя, освещение багажника, подсветка номерного знака, подсветка приборов, подсветка прикуривателя, подсветка переключателей, подсветка фонарей медицинского знака, такси

Блок реле

Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

Схема с расшифровкой

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

1. Реле контрольных ламп
2. Реле стартера
3. Реле противотуманных фар
4. Реле сигналов
5. Реле обогрева заднего стекла
6. Реле дальнего света фар
7. Реле ближнего света фар
8. Реле задних противотуманных фонарей
9. Реле стеклоочистителя
10. Реле вентилятора охлаждения двигателя

Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.

p, blockquote 22,0,0,0,0 —>

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

p, blockquote 23,0,0,0,0 —>

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,1,0 —>

p, blockquote 27,0,0,0,0 —>

Назначение

p, blockquote 28,0,0,0,0 —>

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

На автомобилях, не оборудованных АБС тормозов и выпущенных до июля 2006 года, предохранитель №1 не использовался.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

p, blockquote 30,0,0,0,0 —>

Блок реле

Располагается рядом с блоком предохранителей.

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Тут могут находится следующие реле:

p, blockquote 33,0,0,0,0 —>

1. реле электро вентилятора радиатора системы охлаждения двигателя,
2. реле системы впрыска топлива,
3. реле электро вентилятора кондиционера,
4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

p, blockquote 34,0,0,0,0 —> p, blockquote 35,0,0,0,1 —>

Хотите помочь дополнить материал? Пишите всё в комментарии.
