Разборка двигателя
Силовой агрегат. Двигатель 1.4 BWK. Фольксваген Тигуан 1

Инструкция. Если при ремонте двигателя в моторном масле обнаруживается металлическая стружка и пыль в больших количествах — источником которых является повышенный износ, например, из-за повреждения шатунного подшипника, то чтобы избежать последующих повреждений, необходимо помимо очистки смазочных каналов заменить масляный фильтр. Все посадочные и рабочие поверхности необходимо смазать перед монтажом.

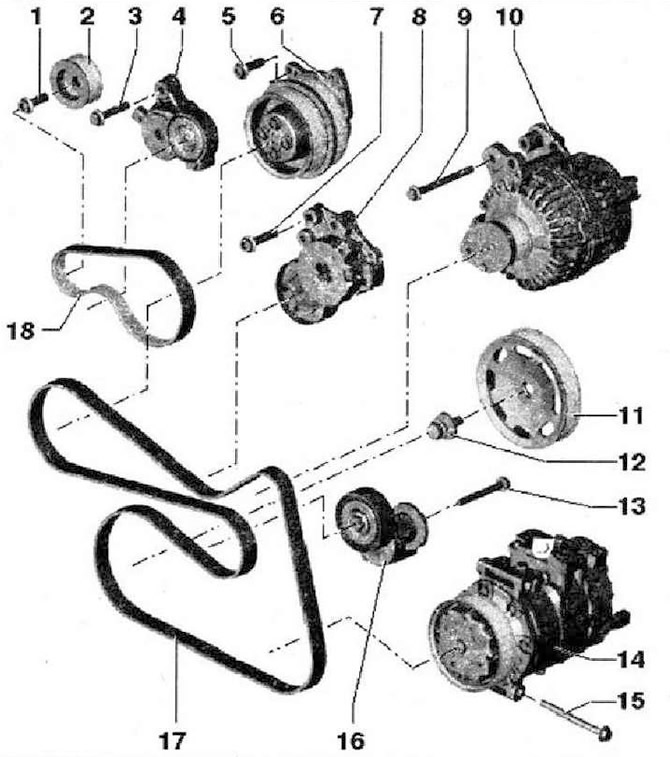

Ременный привод

• 1 — 40 Нм и довернуть на 90°. Для ослабления и затяжки болта крепления удерживать вал компрессора гаечным ключом, заменить
• 2 — Ременный шкив компрессора
• 3 — 23 Нм
• 4 — Натяжитель для поликлинового ремня компрессора, ослабить с помощью гаечного ключа, зафиксировать с помощью стопорного штифта -Т10060 А-
• 5 — 8 Нм
• 6 — Насос системы охлаждения с электромагнитной муфтой компрессора -N421-
• 7 — 23 Нм
• 8 — Натяжитель для поликлинового ремня, ослабить гаечным ключом SW 16 -Т10241-, зафиксировать с помощью стопорного штифта -ТЮ060 А-, На а/м с механической КП вместо натяжителя установлен обгонный ролик. Момент затяжки крепежного болта: 40 Нм
• 9 — 23 Нм
• 10 — Трехфазный генератор
• 11 — Ременный шкив для коленвала. На сопрягаемых поверхностях не должно быть масла и смазки
• 12 — Крепежный винт, заменить. На поверхности прилегания головки болта не должно быть масла и смазки вставлять, смазав маслом (резьбу), зафиксировать ременный шкив от прокручивания с помощью ключа для фиксации -3415-, затяжка может выполняться в несколько приемов. Угол дотяжки может быть измерен стандартным мерительным диском, напр. Hazet 6690
• 13 — 40 Нм и довернуть на 90°, заменить. Снятие и установка в поднятом автомобиле
• 14 — Компрессор климатической установки
• 15 — 25 Нм
• 16 — Натяжитель для поликлинового ремня, ослабить с помощью гаечного ключа, зафиксировать 4 мм ключом с внутренним шестигранником
• 17 — Поликлиновой ремень, перед снятием пометить направление хода. Обращать внимание при установки поликлинового ремня на направление хода и правильную посадку на шкивах и натяжных элементах
• 18 — Поликлиновой ремень компрессора, перед снятием пометить направление хода. Обращать внимание при установки поликлинового ремня на направление хода и правильную посадку на шкивах и натяжных элементах

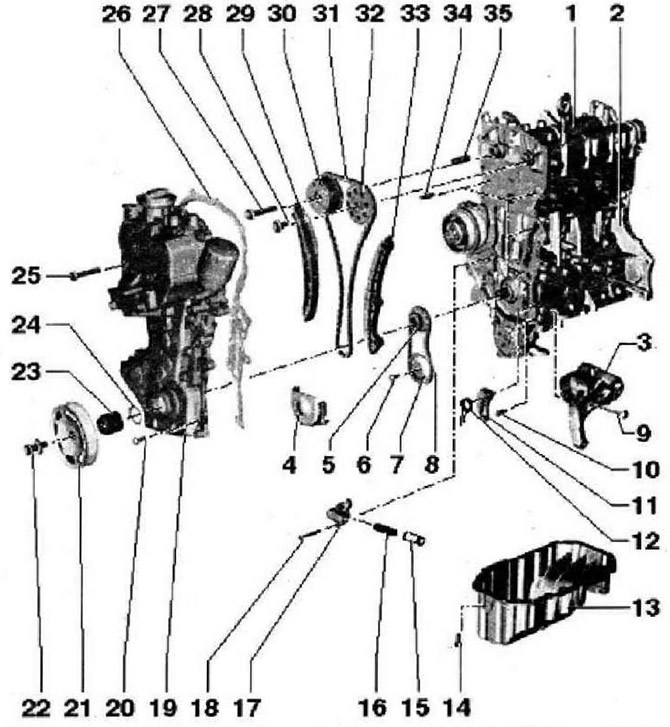

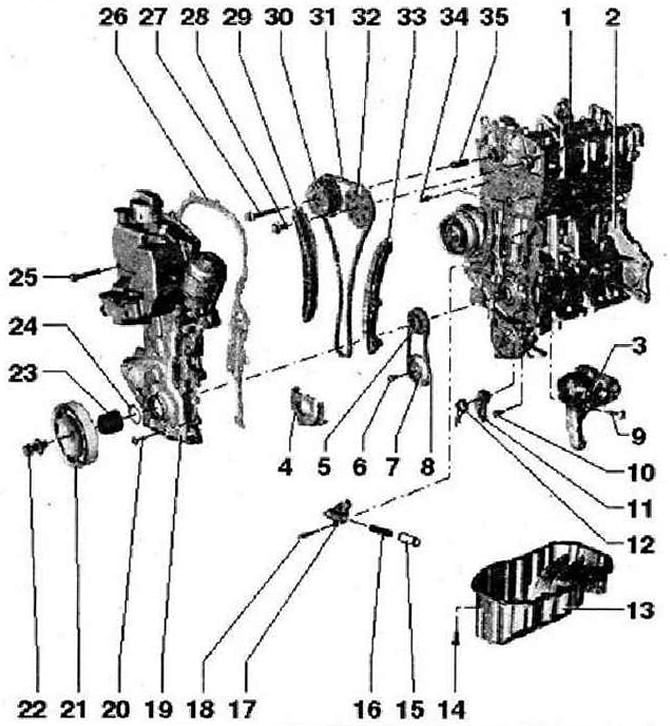

Блок цилиндров

• 1 — ГБЦ с картером распредвалов. Прилегающую поверхность обрабатывать запрещается со встроенными подшипниками распредвалов удалить остатки старого герметика перед установкой нанести средство AMV188 001 02. Для установки ввести сверху вертикально установочными штифтами в отверстия ГБЦ
• 2 — Блок цилиндров
• 3 — Кронштейн вспомогательных агрегатов. Для натяжного элемента и компрессора кондиционера
• 4 — Крышка
• 5 — Звёздочка для привода масляного насоса и цепи ГРМ. На сопрягаемых поверхностях не должно быть масла и смазки
• 6 — 20 Нм и довернуть на 90°, заменить
• 7 — Звёздочка. Зафиксировать звездочку с помощью -Т10172- ключа для фиксации
• 8 — Цепь привода, перед снятием обозначить направление движения (установочное положение)
• 9 — 25 Нм
• 10 — 15 Нм
• 11 — Натяжитель цепи с планкой для привода масляного насоса
• 12 — Пружина
• 13 — Масляный поддон, перед монтажом очистить посадочные поверхности. Собрать при помощи силиконового герметика D 176 404 А2
• 14 — 15 Нм
• 15 — Поршень для натяжителя цепи
• 16 — Пружина
• 17 — Натяжитель цепи
• 18 — 9 Нм
• 19 — Крышка распределительного механизма. Дополнительно устанавливать с использованием герметика D 176 501 А1, для облегчения установки вкрутить два распорных болта М6х80 в картер распредвалов и блок цилиндров. Для облегчения установки крышки распределительного механизма прикрутить масляный поддон двумя болтами
• 20 — 10 Нм
• 21 — Ременный шкив, соблюдать способ затяжки. На сопрягаемых поверхностях не должно быть масла и смазки, зафиксировать ременный шкив от прокручивания с помощью ключа для фиксации -3415-
• 22 — Крепежный винт, заменить. На поверхности прилегания головки болта не должно быть масла и смазки, вставлять, смазав маслом (резьбу). Зафиксировать ременный шкив от прокручивания с помощью ключа для фиксации -3415-, угол дотяжки может быть измерен стандартным мерительным диском, напр. Hazet 6690
• 23 — Втулка подшипника. На сопрягаемых поверхностях не должно быть масла и смазки
• 24 — Уплотнительное кольцо, заменить
• 25 — 50 Нм
• 26 — Уплотнение
• 27 — 40 Нм и довернуть на 90°. Зафиксировать звездочку с помощью ключа для фиксации -Т10172-. Болт с левой резьбой, заменить
• 28 — 50 Нм и довернуть на 90°, заменить
• 29 — Планка натяжителя
• 30 — Фазовращатель, разборка запрещена
• 31 — Цепь ГРМ
• 32 — Звёздочка для выпускного распредвала. Зафиксировать звездочку с помощью ключа для фиксации -Т10172-
• 33 — Планка успокоителя для цепи ГРМ
• 34 — Направляющий болт, 20 Нм
• 35 — Втулка подшипника

Снятие поликлинового ремня

Инструкция: Для снятия поликлинового ремня следует ослабить два натяжных элемента.

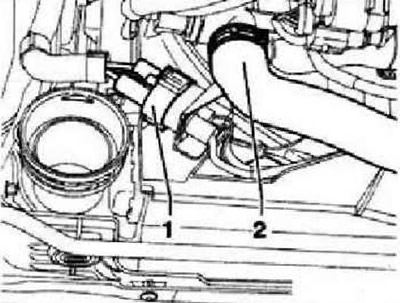

Слить охлаждающую жидкость, для чего снять шланг -2-. Позицию -1- не принимать во внимание.

Разблокировать зажим и снять правый по направлению движения соединительный штуцер с радиатора. В зависимости от комплектации автомобиля снять шумоизоляцию или противоподкатный брус. Пометить направление хода поликлинового ремня. Для ослабления поликлинового ремня повернуть натяжной элемент сверху с помощью гаечного ключа SW16 -Т10241 — по -направлению стрелки-.

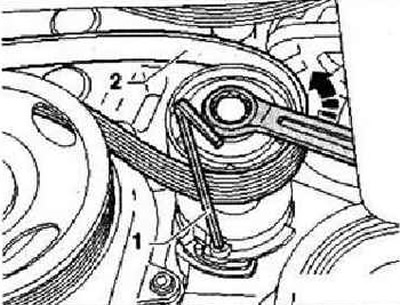

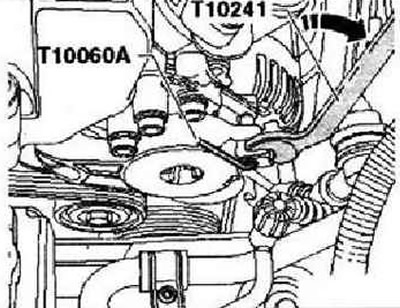

Зафиксировать натяжной элемент с помощью стопорного штифта -Т10060 А-. Для ослабления поликлинового ремня повернуть натяжной элемент снизу с помощью гаечного ключа SW 16 по -направлению стрелки-.

Закрепить элемент натяжения с помощью ключа 4 мм с внутренним шестигранником -1-. Снять поликлиновой ремень -2-.

Разборка двигателя
Силовой агрегат. Двигатель 1.4 CAVA. Фольксваген Тигуан 1

Инструкция: Если при ремонте двигателя в моторном масле обнаруживаются металлическая стружка и продукты износа в больших количествах — источником которых является повышенный износ, например, из-за повреждения шатунного подшипника, то чтобы избежать последующих повреждений, необходимо помимо тщательной очистки смазочных каналов заменить масляный фильтр. Смазать перед монтажными работами все опорные и рабочие поверхности. Для проведения монтажных работ двигатель необходимо установить на кронштейне для двигателя и коробки передач -VAS 6095-.

Ременный привод

• 1 — 40 Нм и довернуть на 90°. Для ослабления и затяжки болта крепления удерживать вал компрессора гаечным ключом на 16, заменить
• 2 — Ременный шкив компрессора
• 3 — 23 Нм
• 4 — Натяжной элемент для поликлинового ремня компрессора, ослабить гаечным ключом на 16, зафиксировать с помощью стопорного штифта -Т10060 А-
• 5 — 8 Нм
• 6 — Насос системы охлаждения с электромагнитной муфтой компрессора -N421-
• 7 — 23 Нм
• 8 — Натяжной элемент поликлинового ремня, ослабить гаечным ключом на 16 -Т10241- зафиксировать с помощью стопорного штифта -Т10060 А-. На а/м с механической КП вместо натяжителя установлен обгонный ролик. Момент затяжки крепежного болта: 40 Нм
• 9 — 23 Нм
• 10 — Генератор
• 11 — Ременный шкив коленвала. На сопрягаемых поверхностях не должно быть масла и смазки
• 12 — Болт крепления, заменить. На прижимной поверхности болта не должно быть масла и/или смазки. Вставлять, смазав маслом резьбу, зафиксировать ременный шкив от прокручивания с помощью контропоры -3415-, доворот может выполняться в несколько этапов. Угол дозатяжки можно измерить при помощи обычного угломерного диска
• 13 — 40 Нм и довернуть на 90°. Снятие и установка при поднятом автомобиле, заменить
• 14 — Компрессор климатической установки
• 15 — 25 Нм
• 16 — Натяжной элемент поликлинового ремня, ослабить с помощью гаечного ключа, зафиксировать ключом с внутренним шестикантом на 4 мм
• 17 — Поликлиновой ремень, перед снятием пометить направление хода. Обращать внимание при установки поликлинового ремня на направление хода и правильную посадку на шкивах и натяжных элементах
• 18 — Поликлиновой ремень компрессора, перед снятием пометить направление хода. Обращать внимание при установки поликлинового ремня на направление хода и правильную посадку на шкивах и натяжных элементах

Блок цилиндров

• 1 — ГБЦ с картером распредвалов, прилегающую поверхность обрабатывать запрещается. Со встроенными подшипниками распредвалов. Удалить остатки старого герметика, при установке вставлять сверху вертикально установочными штифтами в отверстия головки блока цилиндров
• 2 — Блок цилиндров
• 3 — Кронштейн дополнительных агрегатов для натяжного элемента и компрессора климатической установки
• 4 — Накладка
• 5 — Звездочка для привода масляного насоса и цепи ГРМ. На сопрягаемых поверхностях не должно быть масла и смазки
• 6 — 20 Нм и довернуть на 90°, заменить
• 7 — Звездочка. Зафиксировать звездочку при помощи опоры -Т10172
• 8 — Приводная цепь, перед снятием обозначить направление движения (установочное положение)
• 9 — 25 Нм
• 10 — 15 Нм
• 11 — Натяжитель цепи с планкой для привода масляного насоса
• 12 — Прижимная пластина
• 13 — Масляный поддон, перед установкой очистить посадочную поверхность, при установке нанести силиконовый герметик -О 176 404 А2-
• 14 — 15 Нм
• 15 — Поршень для натяжителя приводной цепи
• 16 — Нажимная пружина
• 17 — Натяжитель цепи
• 18 — 9 Нм
• 19 — Корпус распределительного механизма, при установке дополнительно использовать силиконовый герметик -D 176 501А1-, Для облегчения установки вкрутить 2 установочных штифта М6х80 в картер распредвалов и блок цилиндров. Для облегчения вставки корпуса распределительного механизма прикрутить масляный поддон двумя болтами
• 20 — 10 Нм
• 21 — Ременный шкив, соблюдать способ затяжки. На сопрягаемых поверхностях нв должно быть масла и смазки. Зафиксировать ременный шкив от прокручивания с помощью контропоры -341522 — Болт крепления, заменить. На прижимной поверхности болта не должно быть масла и/или смазки, вставлять, смазав маслом резьбу. Зафиксировать ременный шкив от прокручивания с помощью контропоры •3415-. Угол дозатяжки можно измерить при помощи обычного угломерного диска
• 23 — Опорная втулка. На сопрягаемых поверхностях не должно быть масла и смазки
• 24 — Уплотнительное кольцо, заменить
• 25 — 50 Нм
• 26 — Прокладка
• 27 — 40 Нм и довернуть на 90°. Фиксировать звездочки с помощью контропоры -Т10172-. Болт с левой резьбой, заменить
• 28 — 50 Нм и довернуть на 90″, заменить
• 29 — Планка натяжителя
• 30 — Регулятор фаз газораспределения, не разбирать
• 31 — Цепь ГРМ
• 32 — Звездочка для распредвала выпускных клапанов, фиксировать звездочки с помощью контропоры -Т10172-
• 33 — Планка успокоителя для цепи ГРМ
• 34 — Направляющие пальцы, момент затяжки: 20 Нм
• 35 — Опорная втулка

Снятие и установка поликлинового ремня

Инструкция: Для снятия поликлинового ремня следует ослабить 2 натяжных элемента.

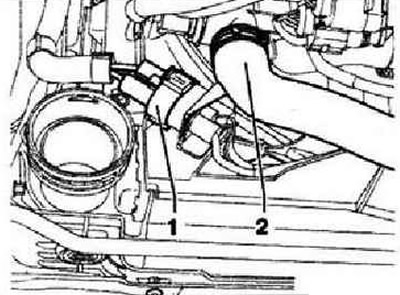

Слить охлаждающую жидкость, для этого снять шланг -2-.

Позицию -1- во внимание не принимать. Разблокировать зажим и снять правый по направлению движения соединительный штуцер с радиатора. В зависимости от комплектации автомобиля снять шумоизоляцию или противоподкатный брус. Пометить направление хода поликлинового ремня. Для ослабления поликлинового ремня повернуть натяжной элемент сверху с помощью гаечного ключа на 16 -Т10241- по -направлению стрелки-.

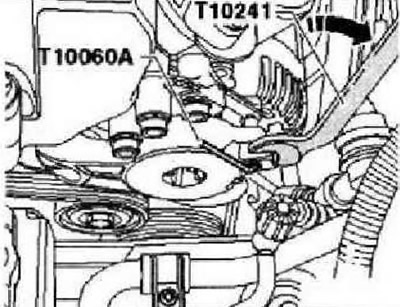

Зафиксировать натяжной элемент с помощью стопорного штифта -Т10060 А-. Для ослабления поликлинового ремня повернуть натяжной элемент снизу с помощью гаечного ключа на 16 в -направлении стрелки-,

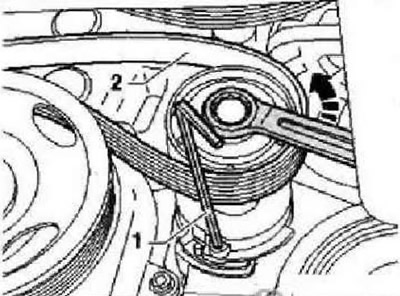

Зафиксировать натяжной элемент ключом с внутренним шестикантом на 4 мм -1-. Снять поликлиновой ремень -2-.
