Разборка двигателя great wall

Ответить с цитатой **(в стадии наполнения)**

Опишу разборку двигателя

Сильно прошу не пинать

Использовалось: люди в количестве 3 шт. (6 рук), хороший набор инструментов,
навыков и сноровки по разборке китайского двигателя НЕТ,
(все 6 рук имели возможность не однократно разбирать двигатели ВАЗовского автопрома)

**Головка на 13** для откручивания болтов масляного картера. (18 штук). С большим усилием отдираем картер от блока (т.к. прокладка картера отсутствует. Картер посажен на черный герметик возможно клей для лобовых стекол автомобилей).

**Головка на 13** для откручивания болтов масляного насоса вместе с приемным патрубком. (3 штуки).

**Ключ на 13** для ослабления генератора (2 болта).

**Головку на 22** для откручивания болта шкива № 15, снимаем шкив № 1,2,14 (собраны в единый модуль) не теряя шпонки №4 которая сидит жестко, но может слететь :-).

**Головку на 14** для откручивания болтов № 12,13 корзины сцепления № 11,10 (6 штук). Убираем корзину с диском сцепления.

**Головку на 17** для откручивания болтов №7 маховика с ободом №6 (6 штук).

Вал коленчатый №5 (далее коленвал)

**Головку на 13** для откручивания болтов щитка двигателя заднего (ПЫЛЬНИК МЕЖДУ КПП И ДВИГАТЕЛЕМ) №2 (2 штуки).

**Головку на 13** для откручивания болтов крышки- сальникодержателя коленваля (задняя) №4 (7 штук).Убираем резиновую прокладочку №1. **Ключ на 10** (можно пользоваться накидным или головкой) для снятия шкива с помпы (откручиваем 4 болта) снимаем шкив помпы и ремень генератора,

для снятия передней крышки откручиваем 11 болтов (имеют разную длину не перепутайте при обратной сборке). Прокладка возможно может и не пострадать  . Датчик положения коленчатого вала остается на крышке.

**Головка на 19** для откручивания болта №8 крепящего (большую) звездочку распредвала №7.
**Ключ на 13** для откручивания натяжителя цепи №5 (2 болта).

Снимаем аккуратно обе звездочки не теряя шпонок. На цепи два звена имеют другой цвет так что совместите эти звенья с точками на звездочках при установке обратно  Отправить ЛС Спаниель

Ответить с цитатой

TSA писал(а):

**(в стадии наполнения)**

Любопытно-любопытно! Отправить ЛС TSA

Ответить с цитатой

Спаниель писал(а):

Любопытно-любопытно!

Вам хорошо а я редактировать не могу

Добавлено спустя 4 минуты 24 секунды:

Должно было выглядеть вот так!

Отправить ЛС Спаниель

Ответить с цитатой

TSA писал(а):

Вам хорошо

Да нее. Я тоже с радикалом не дружу Отправить ЛС SERZ7459

Ответить с цитатой

Добавлено спустя 38 секунд:

Добавлено спустя 15 минут 45 секунд:

с какой целью разбор движки? Отправить ЛС TSA

Ответить с цитатой

SERZ7459 писал(а):

с какой целью разбор движки?

Загорелась лампочка давления масла
короче стуканул

при первой разборке в домашних условиях конечно (частичной) как бы выявилось, что растянута цепь ГРМ

Заменив на новые .

сняв головку Выяснилось, что стучит поршень по головке 🙂

от сюда результат

РАЗБИРАЮ. Отправить ЛС turyst

Ответить с цитатой жесть. с какого перепуга он стуканул?
какой пробег? Отправить ЛС kuvlad

Ответить с цитатой А на каком пробеге цепь грм менять надо ? Отправить ЛС TSA

Ответить с цитатой

SERZ7459 писал(а):

какой пробег?

ТЫШЬ СТО

Скорее всего масло кака Отправить ЛС TSA

Ответить с цитатой Наполнение временно приостановлено!
в связи с финнсовыми затруднениями .

Пока могу написать что возил на расточку вал
специалист дал заключение все под 0.25 (есть в наличии в магазине)
а один 0.75 (нет в природе на наши машинки)
будем делать !

Great Wall Hover Albatross › Logbook › ТО- Снял ГБЦ — одни эмоции.Ховер Н2 — На лицо недогрев движка!

Всем привет.Мое ТО походу плавно перерастает в устранение косяков и доработкам.В воскресенье сняг голову с движка. Открутил выпускной коллектор, снял рампу, дроссель, клапанную крышку., отстегнул проводку.

Голвка для болтов ГБЦ 12 гранная на 12 была куплена заранее, Болты были затянуты все очень хорошо, и отворачивались после щелчка. Залез под машину открутил 2 болта крепления впускнтго коллектора.

Тот который кручу на фото долезть без проблем, а вот 2, тот еще гемор, но головка длинная на 12 и маленькая трещетка с подходом из под водительского колеса решили этот вопрос. Очень сильно мешалась пластина крепления проводки, отогнул ее и удлененная головка села на болт. Ну вот и долгожданный момент рванул головку, отошла подхватил и на стол поставил, оборачиваюсь смотрю на внутренности движка и тихонько хватаясь за сердце начинаю- ох! уй! е! вааать! — шептали тихонько губы. Привет от прошлых хозяев!

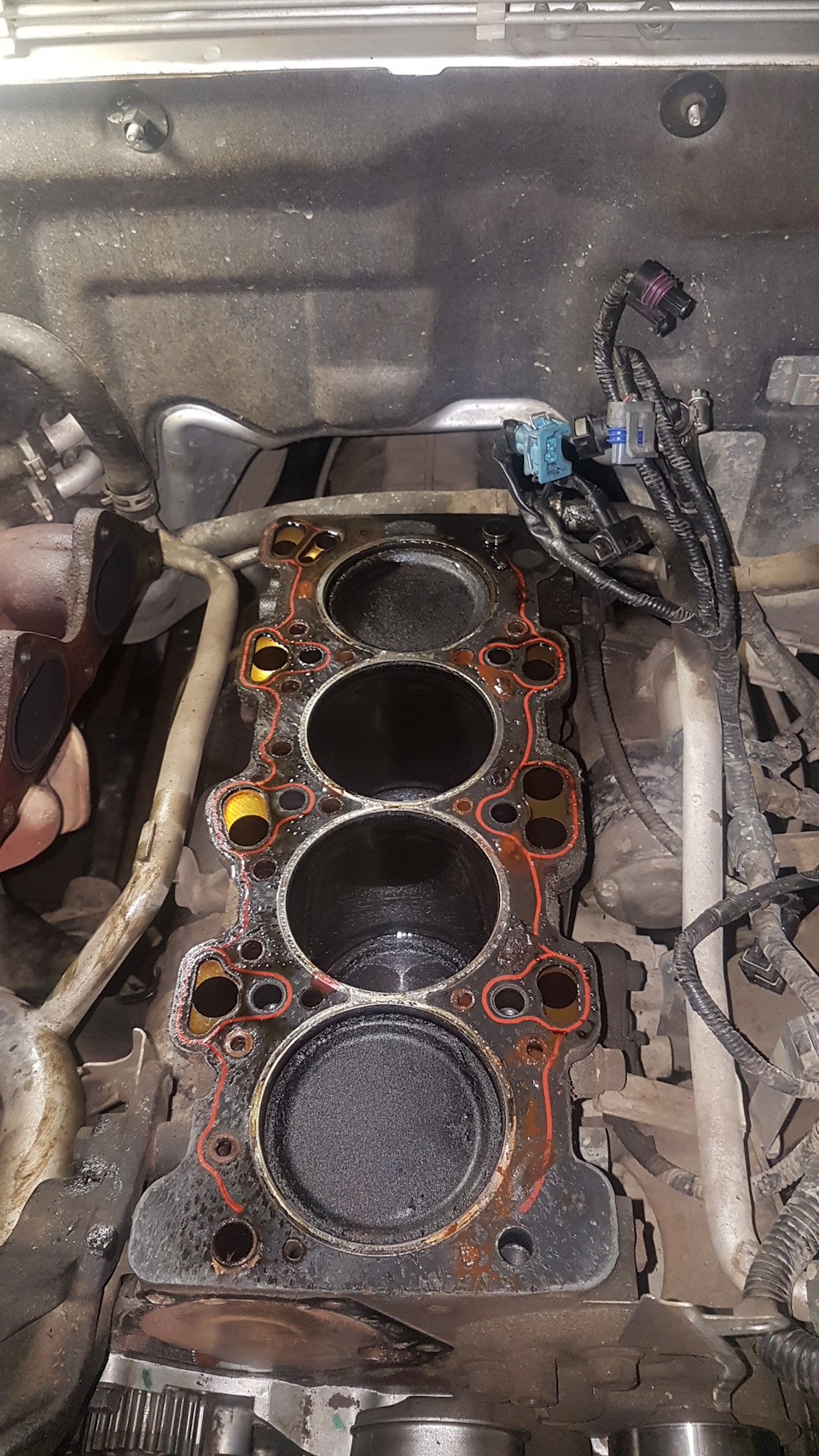

Нагар на поршневой 0.5-1 мм, каналы ОЖ подзабиты, К головке и подходить боюсь, разворачиваю ее к себе и сердце начинает сжиматься-слов нет одни эмоции, ШАГ за сигаретой и МАТ-не переводимый русский фальклер из 5 слов-но какие из них сочетания!

Каналы ОЖ мелкие забиты дрянью, на клапанах нагар, в выпускных каналах махровый нагар в 1-1.5 мм. На стержнях клапанов нагар! Честно говоря такого ужаса в движке не разу не видел.Только на картинках.Привет от бывших владельцев авто. Начал отчищать толщина слоя грязи в канале ОЖ лезвие отвертки пробника ушло полностью

Выпускные каналы в толстом слое нагара. Ох и не хотел я разбирать головку а придется! Ну ладно отпалирую каналы Впуска и выпуска.

Отодрал от блока прокладку, местами осталась. Начал ее отковыривать там где вспучилась и оп нашел 2 канала перекрытых Грейт Воловской оригинальной прокладкой. Вот они на фото.

Ремонт двигателя ховер н5 своими руками

Подробно: ремонт двигателя ховер н5 своими руками от настоящего мастера для сайта olenord.com.

Внимание! Завод-изготовитель рекомендует вынимать силовой агрегат вверх, предварительно сняв коробку передач. Снимайте двигатель с помощником. Учтите, что при снятии двигателя следует быть крайне осторожным, так как зазоры между двигателем и кузовными панелями небольшие, а сам агрегат имеет значительный вес.

1. Снимите аккумуляторную батарею.

3. Слейте масло из картера двигателя и охлаждающую жидкость из системы охлаждения.

4. Снимите воздушный фильтр со шлангом впускной трубы.

5. Отсоедините от двигателя приемную трубу с кронштейном и опустите немного вниз, чтобы ее фланец сошел со шпилек выпускного коллектора.

5. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

6. Отверните два болта крепления кронштейна тяги привода дроссельной заслонки.

7. Отведите кронштейн в сторону, не отсоединяя от него тяги, так, чтобы он не мешал снятию двигателя.

8. Отверните гайку крепления и снимите со шпильки наконечник «массового» провода двигателя.

9. Отсоедините колодку с проводами от датчика температуры охлаждающей жидкости, отжав пластмассовый зажим.

10. Ослабьте затяжку хомутов и отсоедините отводящий шланг радиатора от термостата и подводящий шланг радиатора от патрубка рубашки охлаждения.

11. Отсоедините провод от датчика указателя температуры охлаждающей жидкости.

12. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя от патрубка рубашки водяного охлаждения.

13. Отсоедините колодку с проводами от датчика детонации или снимите датчик. Чтобы снять датчик, отверните гайку его крепления и снимите датчик со шпильки, оставив его на жгуте проводов.

Видео (кликните для воспроизведения).

14. Отсоедините колодку с проводами от низковольтной клеммы модуля зажигания, отжав пластмассовую защелку.

15. Отсоедините колодку с проводами от клеммы «D» генератора. Сдвинув резиновый чехол, отверните гайку и отсоедините провода от контактного болта (клеммы «В+») генератора.

16. Отсоедините колодку с проводами от клапана адсорбера, отжав пластмассовую защелку.

17. Отсоедините провод отдатчика контрольной лампы давления масла.

18. Ослабьте затяжку хомута и отсоедините шланг вакуумного усилителя от штуцера ресивера.

19. Отожмите пластмассовую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном патрубке.

20. Ослабив затяжку хомута, отсоедините шланг продувки адсорбера от штуцера дроссельного патрубка.

21. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.

22. Отверните гайки крепления, удерживая вторым ключом шланги от перекручивания, и отсоедините шланги подачи и слива топлива от топливных трубок (шланг подачи топлива помечен краской). Обратите внимание, что в топливных трубках установлены уплотнительные кольца.

23. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки (замените порванные или потерявшие упругость кольца).

24. Отсоедините отводящий шланг отопителя от подводящей трубы водяного насоса. Разъедините колодку жгута форсунок, отжав пластмассовую защелку. Отсоедините колодку с проводами от датчика положения коленчатого вала.

25. Отсоедините от двигателя насос гидроусилителя и компрессор кондиционера при этом не допускайте, чтобы временно отсоединенные кондиционер и насос гидроусилителя провисали на шлангах.

26. Еще раз проверьте, все ли провода и шланги отсоединены от двигателя.

27. Вывесите двигатель, зацепив за два рыма трос и натянув его талью или краном.

28. Если нет тали или крана, установите на передние крылья подходящую доску, подложив под ее концы мягкие прокладки, чтобы не испортить лакокрасочное покрытие, привяжите к ней двигатель за рымы с помощью тросов, канатов и т.п (они должны быть натянуты).

29. Снимите коробку передач с раздаточной коробкой.

30. Отверните два болта крепления передней опоры подвески силового агрегата.

31. Выньте двигатель вверх и установите его на прочные опоры так, чтобы двигатель не опирался на маховик и шкив привода генератора.

32. Установите двигатель в порядке, обратном снятию. После установки залейте масло в картер двигателя и охлаждающую жидкость в систему охлаждения.

блок не гильзованный, блок растачивается под ремонтные гильзы гильзы запрессовываются в блок растачиваются и хонингуются под поршень. цена ремонта составила 15000 руб

на блоке рядом с каждой гильзой вбита цифра 2 а на поршне буква А
Пардон. Не понял, все ясно.

брал машину в Москве а это 700 км

Не в тему! Если брал за наличку, лучше в Белоруссию сгонять, рядом и китайская сборка.
Но хорошо, что машинка вылечилась, и ремонт, как то совсем дешево. Желаю многих сотен тысяч без поломок!

ремонт делал самостоятельно, кроме конечно гильзовки, эта сумма со всеми расходниками.

Ну за золотые руки

А с людей за замену прокладки ГБЦ 60 000 берут.

Доброго времени суток. Приобрел ховер в марте 2013 года, из проблем – капитальный ремонт двигателя, гильзовка блока. На ТО не поехал так как в сервисе загнули цену за ТО -0 17000 руб. без расходников, сославшись на то, что автомобиль приобретался не.
