Неравномерный износ цилиндра

Описание повреждения

Отверстия цилиндра имеют признаки неравномерного износа в виде отдельных блестящих полированных мест. Поршень не имеет признаков износа или мест истирания. Двигатель теряет масло в точках стыка, особенно, на радиальных уплотнительных кольцах для вала. На рис. четко видна коррозия на наружном периметре гильзы, которая после установки в цилиндр вызвала некруглость цилиндра.

Оценка повреждения

Неравномерный зеркальный внешний вид поверхности скольжения на рабочих поверхностях цилиндра всегда является признаком перекоса цилиндра. Слишком мокрые или сухие гильзы цилиндров могут иметь перекос уже непосредственно после сборки. Поршневые кольца не могут безупречно герметизировать перекос цилиндра ни относительно масла, ни относительно газов сжигания.

Масло проходит мимо поршневых колец, попадает в камеру сгорания и сжигается. В результате газов сжигания, протекающих в большом объеме мимо поршня, также повышается давление в блок-картере. Это избыточное давление приводит к потере масла в различных местах стыка двигателя, особенно на радиальных уплотнительных кольцах для вала. Кроме того, масло продавливается во впускной и выпускной коллекторы через направляющую клапана, всасывается двигателем и сжигается или выбрасывается.

Возможные причины повреждения

1. Неравномерная или неправильная затяжка болтов головки блока цилиндров

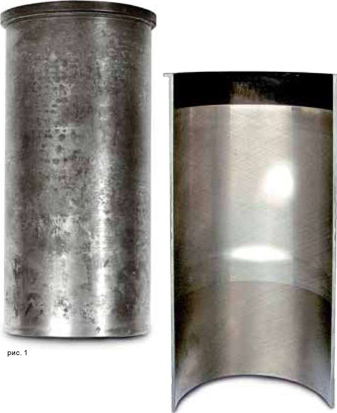

2. В базовых отверстиях картера в сухих втулках в эксплуатации часто появляются существенные неровности из-за контактной коррозии (коррозия в посадке, рис.). В таком случае базовое отверстие цилиндра должно быть тщательно очищено. Если эта очистка сама не обещает успеха, необходимо доработать базовые отверстия цилиндра и затем установить гильзы цилиндра с избыточным наружным размером.

Эти очень тонкостенные гильзы должны прилегать к отверстию по всей длине и всему периметру. Если этого нет то, гильзы деформируются уже при вводе в базовое отверстие и тем более при работе двигателя. В сухих гильзах цилиндра различают исполнения «Pressfit» и «Slipfit». Гильзы «Pressfit» впрессовываются в блок цилиндров двигателя, после этого необходимо провести еще расточку и хонингование. Гильзы «Slipfit» полностью обработаны, они вводятся только в базовое отверстие. Из-за зазора, который остается в гильзах «Slipfit» между гильзой и базовым отверстием цилиндра, это исполнение в отличие от исполнения «Pressfit» скорее вызывает проблемы, связанные с перекосом и коррозией.

Перекос в отверстиях цилиндров в блоках цилиндров без гильз. Определенные двигатели склонны к перекосу при монтаже головки блока цилиндров. Если расточка и хонингование в этих двигателях осуществляются обычным способом, то при последующей эксплуатации могут возникнуть проблемы в связи с перекосами.

Рекомендация:

В блоках цилиндров без гильз с цилиндрами, просверленными непосредственно в блоке цилиндров, рекомендуется перед обработкой цилиндров навинтить на торцевую поверхность блока цилиндров нажимную пластину. Эта нажимная пластина имеет те же отверстия, что и блок цилиндров за исключением водяных каналов, ее толщина составляет несколько сантиметров.

Благодаря навинчиванию и заданной затяжке с моментом затяжки болтов головки блока цилиндров создаются условия напряжений при обработке цилиндра, как будто установлена головка блока цилиндров. Перекосы в отверстиях цилиндров, которые могут возникнуть при затяжке болтов головки, создаются таким образом в определенном виде и учитываются при обработке. Это обеспечивает (при условии правильной обработки) максимальную круглость и цилиндричность отверстия цилиндра при последующей эксплуатации двигателя.

• неплоские торцевые поверхности блока цилиндров и головки блока цилиндров.
• нечистая или перекошенная резьба болтов головки блока цилиндров
• неподходящие или неправильные уплотнения головки блока цилиндров.
• дефектная опора буртика в картере, неправильный выступ буртика и перекос и/или износ нижней направляющей буртика могут быть причиной существенного перекоса цилиндра.
• слишком слабая или слишком прочная посадка буртика в картере (в сухих гильзах цилиндра).
• отдельно стоящие цилиндры с ребрами должны точно плоскопараллельно прилегать к картеру и к головке блока цилиндров. Если несколько цилиндров имеют общую головку блока цилиндров, необходимо обратить внимание на то, чтобы цилиндры с ребрами имели равную высоту. Наличие и расположение воздухоотражателей имеет большое значение в такой конструкции.

Наличие дефектов в гильзе блока: все о проблеме, ее предупреждении и устранении

Все автомобилисты понимают, что любое повреждение поршневой группы в автомобильном двигателе крайне неприятная проблема. В большинстве случаев для ее решения требуется производить капитальный ремонт двигателя, что обходится в довольно внушительную сумму. Нередко в этой группе повреждения касаются именно гильзы блока цилиндров. Поскольку она постоянно работает в агрессивной среде из-за детонации топлива, то при появлении малейших дефектов она может полностью выйти из строя. В этом полезном материале будет подробно описана такая неполадка, а также рассказаны способы ее предупреждения и устранения.

Какие могут быть дефекты в гильзе блока цилиндров?

Для гильзы блока цилиндров присуще четыре основных проблемы. Все они могут быть связаны со следующими причинами:

1. Чрезмерный износ внешней поверхности детали;
2. На площади гильзы возникли трещины;
3. Механические повреждения бурта гильзы блока цилиндров;
4. Повреждение внутренней поверхности гильзы.

Любая из вышеперечисленных проблем может спровоцировать нарушения в работе двигателя, а также может поспособствовать полному выходу из строя гильзы блока цилиндров.

Чрезмерный износ внешней поверхности и появление трещин в гильзе блока цилиндров

Самым распространенным нарушением в этой части автомобиля считается именно износ внешней поверхности элемента. Происходит это по причине того, что в процессе работы гильза практически всей поверхностью соприкасается с охлаждающей жидкостью. Соответственно это сопровождается возникновением так называемого процесса кавитации, то есть образования мелких пузырьков у поверхности гильзы при ее вибрации. Таким образом на внешней поверхности и возникает сильный износ. Опасна данная ситуация тем, что мельчайшие повреждения элемента могут привести к образованию коррозионных процессов. Со временем трещины начнут разрастаться и гильза уже не сможет в полном объеме сдерживать поток охлаждающей жидкости. Через гильзу жидкость начнет попадать в картер двигателя, вызывая тем самым появление эмульсии. Кроме того, при эксплуатации мотора в слишком агрессивном режиме или с серьезными нарушениями могут возникнуть на гильзе куда более серьезные трещины. Они могут появится из-за таких причин:

• Использование низкокачественного топлива и моторного масла;
• Частое движение авто на повышенных оборотах;
• Агрессивный старт на повышенных оборотах;
• Плохо выполненные ремонтные работы на двигателе.

На наличие неполадок в гильзе блока цилиндров могут указывать и определенные симптомы. К ним относится снижение мощности двигателя, образование эмульсии в моторном масле и расширительном бачке, неправильный температурный режим при отсутствии на то видимых причин или же появление запаха выхлопных газов из расширительного бачка.

О том, как проверить на износ гильзу блока цилиндров будет рассказано в этом видеоролике:

Причины износа гильзы цилиндра двигателя

ИЗНОС ЦИЛИНДРО-ПОРШНЕВОЙ ГРУППЫ СПОСОБЫ ОПРЕДЕЛЕНИЯ ИЗНОСА

Но сначала, что бы было понятно о чем будем говорить, посмотрим на детали ЦПГ (рисунок ниже) :

И что бы далее понимать друг друга, давайте определимся с некоторыми понятиями, терминами и определениями.

Работа двигателя складывается из совокупности процессов, протекающих в цилиндрах двигателя с определённой последовательностью. Эти процессы называют рабочим циклом. Рабочий цикл четырёхтактного двигателя осуществляется за два оборота коленчатого вала и состоит из тактов впуска, сжатия, рабочего хода (расширения) и выпуска.

Поршень, движущийся в цилиндре, проходит расстояние равное расстоянию между верхней и нижней мёртвыми точками.

Это расстояние называется ходом поршня . Двигатели, у которых ход поршня меньше его диаметра, носят название «короткоходных». За один ход поршня кривошип коленчатого вала проходит расстояние равное двум его радиусам, т.е. совершает полуоборот (180°)

Объем цилиндра , заключённый между крайними положениями поршня в цилиндре (между мёртвыми точками) называют рабочим объёмом цилиндра (Vр). Сумма рабочих объёмов всех цилиндров двигателя, равняется рабочему объёму двигателя, называемому иначе как «литражом двигателя».

Сумма рабочего объёма цилиндра (Vр) и объёма камеры сгорания (Vксг) равняется полному объёму (Vп).

Литраж двигателя (рабочий объём) указывается в технической характеристике автомобиля.

Чем больше литраж двигателя, тем выше его мощность и удельный расход топлива.

Камерой сгорания называют объём цилиндра над поршнем, при положении поршня в верхней мёртвой точке. Топливно-воздушная смесь в цилиндре сжимается поршнем как раз до этого объёма и сгорает в этом объёме после воспламенения. Отношение объёма смеси, поступившей в цилиндр на такте впуска, к объёму смеси, сжатой до объёма камеры сгорания при такте сжатия, называют степенью сжатия двигателя. Степень сжатия показывает, во сколько раз в цилиндре сжимается смесь и определяется по формуле n = Vп/Vксг.

Степень сжатия бензиновых двигателей лежит в пределах 8 – 12, дизельных – в среднем 18 – 22. От степени сжатия зависит топливная экономичность и мощностные характеристики двигателя. Степени сжатия двигателей ограничиваются, у бензиновых двигателей – свойством применяемого топлива (бензина), у дизельных – конструктивными особенностями применяемых материалов, из которых изготавливаются детали двигателя и которые с повышением степени сжатия должны выдерживать большие нагрузки. Свойства бензинов описываются октановым числом бензина, характеризующим его антидетонационную стойкость. Антидетонационная стойкость топлива тем выше, чем больше его октановое число (А –80, 93, 95, 98 и др.). Конструкция двигателя предполагает применение бензина со строго заданным октановым числом (регламентируется заводом изготовителем). Применение бензина с меньшим октановым числом приведёт к работе двигателя с детонацией и, как следствие, к преждевременному износу, или поломке двигателя. Высокооктановые бензины при сгорании выделяют больше тепла.

Детонационное сгорание рабочей смеси (детонация) предполагает нехарактерно быстрое сгорание (взрыв) топливно-воздушной смеси в цилиндре двигателя, приводящее к повышению нагрузок, в первую очередь на детали цилиндропоршневой группы. Скорость распространения фронта пламени, сгорающего в цилиндре топлива, может возрастать с 40 м/сек. до 2000 м/сек. и более. Признаком работы двигателя с детонацией являются характерные и хорошо прослушиваемые стуки, получившие название детонационных стуков. Детонационные стуки возникают вследствие вибрации стенок цилиндра и других деталей ЦПГ под воздействием «ударной волны». Причиной детонации может быть:

применение топлива с октановым числом ниже рекомендованного инструкцией производителя перегрев двигателя , перегрузка двигателя по оборотам или крутящему моменту чрезмерно раннее зажигание, а также та или иная совокупность перечисленных явлений.

Работа двигателя с детонацией может сопровождаться перегревом двигателя, падением его мощности и высоким расходом топлива.

Следствием работы двигателя с детонацией могут быть поломки перемычек между кольцами на поршнях, поломки самих колец, оплавление кромки и/или прогорание днища поршня.

Калильное зажигание — самопроизвольное и несвоевременное воспламенения смеси от сильно нагретых деталей двигателя (юбки свечи, кромки поршня, кромки клапана, тлеющего нагара и т.п.).

Причиной появления калильного зажигания может быть: повышенное нагароотложение на днищах поршней несоответствие свечей зажигания данному типу двигателя

На работающем двигателе, при движении поршня к нижней мёртвой точке силы, действующие на поршень, прижимают его к правой стенке цилиндра, а при движении к верхней мёртвой точке, к левой. При переходе поршня через мёртвые точки происходит изменение опоры поршня (перекладка поршня) с одной стенки цилиндра на другую.

Изменение направления действия сил в цилиндре приводит к неравномерному износу цилиндр а (под овал и под конус с образованием износного уступа в верхней части цилиндра).

Давление, создаваемое поршнем в цилиндре в конце такта сжатия называется компрессией .

Величина компрессии зависит от: степени сжатия двигателя состояния деталей цилиндропоршневой группы и клапанов.

Измеряя компрессию в цилиндрах двигателя, мы только косвенно можем судить о степени изношенности соответствующих деталей или об их неисправности.

Это моменты открытия и закрытия клапанов, выраженные в углах поворота коленчатого вала относительно мёртвых точек.

Как видите, существует достаточно много нюансов, из-за которых может происходить износ ЦПГ и снижаться свойства работы камеры сгорания и, значит, свойства двигателя в целом.

Он перестает «работать нормально», как обычно говорят.

О способах проверки износа ЦПГ говорилось уже много, но это не значит, что сказано уже всё и говорить больше не о чем.

Говорить о чем есть.

Например, о «степени сжатия».

Одни говорят, другие повторяют, что «степень сжатия двигателя не меняется на протяжении всей эксплуатации двигателя».

Неправильно . Меняется. Пусть по-разному, больше или меньше, но меняется.

Например, от величины нагара в камере сгорания и на клапанах.

И после пробега автомобиля в сто или двести тысяч километров, после эксплуатации и обслуживании автомобиля «по-русски», степень сжатия будет отличаться от той, которая была вначале, когда автомобиль сошел с конвейера.

И если уж мы заговорили о нагаре, то надо обязательно упомянуть о другой его отрицательной стороне – уменьшении теплоотвода в стенки.

По этой причине температура топливо-воздушной смеси и давление в конце такта сжатия повышается, что может провоцировать возникновение детонации.

Косвенно наличие нагара в камере сгорания можно определить при помощи т.н. «калильного теста».

Это когда отключаем катушку зажигания (и не забываем про обязательные условия безопасного отключения) и запускаем двигатель.

Если завелся или сделал попытки завестись, то можно предположить о наличии нагара в камере сгорания.

Более точную проверку по нагару можно провести при помощи автомобильного эндоскопа, например, такого: http://www.autodata.ru/autodata.ru/endoscope.pdf. Или других, коих существует великое множество.

На этом рынке приборов цена = качеству и возможностям устройства.

Состояние цилиндро-поршневой группы обычно проверяют при помощи компрессометра.

Однако эта проверка является весьма относительной, так как на её показания влияют разного рода причины, например:

— насколько сильно она может «раскрутить» двигатель при проведении теста

— разряженная или «полумертвая» батарея не даст возможность провести тест правильно

Невозможность установления точной причины пониженной или увеличенной компрессии: если компрессию измерить на холодном и горячем двигателе, то её величина будет разной. На «холодном» двигателе – меньше, на «горячем» больше. И причина здесь не только в величине сжатия холодного или горячего воздуха поступающего в цилиндры, а и в клапанах, имеющих разный коэффициент расширения при разных температурах.

Состояние дроссельной заслонки: при открытой или закрытой показания будут разными.

Состояние «обратного» клапана самого компрессометра: если он «пропускает», то показания будут неверными.

Нельзя провести тест, если стартер неисправен или двигатель снят с автомобиля для ремонта.

Нельзя определить состояние деталей группы поршня: поршень, поршневые кольца (компрессионные и масляные), стопорные кольца и заглушки. Эти детали определяют герметичность рабочей полости.

Кроме того, неточные показания компрессометра могут быть вызваны не только износом гильз цилиндров, поршней, компрессионных колец, но и другими причинами:

нарушение тепловых зазоров в клапанном механизме износ направляющих втулок клапанов

прогорание клапана или поршня негерметичность впускных и выпускных клапанов дефекты прокладки ГБЦ закоксовывание поршневых колец или их физическое разрушение

И не стоит забывать, что при проведении теста при помощи компрессометра, надо опираться не на «количественные» показания прибора ( цифры на шкале ), а обращать внимание на разность показаний между цилиндрами и выводы делать только из этих данных.

Что бы избежать таких погрешностей измерения и более точно определить состояние цилиндро-поршневой группы, применяется пневмотестер – « индикатор утечек в надпоршневом пространстве » .

Надо сразу отметить, что пневмотестер не заменяет компрессометр , это совершенно другой прибор с другими целями и задачами.

Устройство и принцип работы замечательно простой:

два манометра соединенных между собой через каллибровочное отверстие (стрелка на фото вверху) регулятор давления на входе соединительные шланги

При проведении измерений надо обращать внимание на инструкцию в прибору: каждый производитель делает свое каллибровочное отверстие и полученные данные необходимо интерпретировать через инструкцию к устройству.

Далее и обязательно:

прогреваем двигатель до рабочей температуры фиксируем коленчатый вал от проворачивания выставляем поршень проверяемого цилиндра в ВМТ в конце такта сжатия

Если показания двух манометров одинаковые – утечек нет.

Если разные – есть.

По разности давлений (показаний прибора), можно судить о состоянии ЦПГ.

Можно косвенно определить состояние ЦПГ по звуку, назовем это — «по шипению», что будет означать утечку в том или ином месте, к примеру, если мы слышим звук из: клапанной крышки: неплотное прилегание поршневых колец, прорыв газов в картер выхлопной трубы: негерметичность выпускного клапана пузыри в расширительном бачке охлаждающей жидкости: прокладка ГБЦ перетекание воздуха в соседний цилиндр – прокладка между цилиндрами

Вот так или приблизительно так звучал ответ на вопрос по износу ЦПГ и способах его проверки на курсах обучения автомобильной Диагностике преподавателем Козырой Андреем Николаевичем .
