Швейная машина Подольск

На сайте уже есть ряд статей с описанием и устройством самой простой модели швейной машины, а именно ручной швейной машинки типа Подольск. В этой статье мы решили дополнить этот материал и разместить качественные фото основных узлов и механизмов этой популярной модели швейной машины с подробными комментариями мастера.

Практически все рекомендации для швейной машинки Подольская (ПМЗ) можно использовать и при ремонте ручных швейных машин других фирм и моделей, таких как Зингер, Баттерфляй (Китай), Тикка и др.
Многие из них можно использовать и при обслуживании современных бытовых швейных машин.

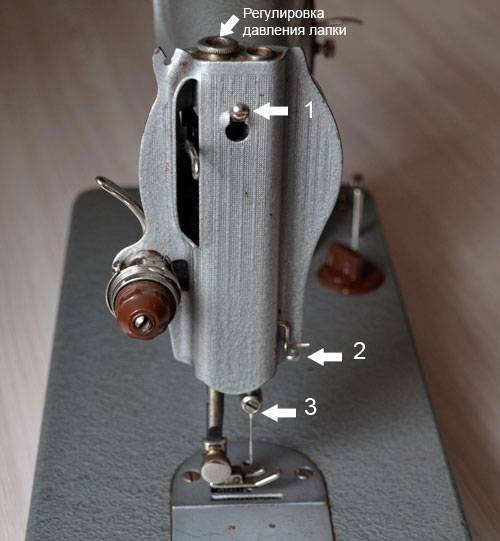

1. Фронтальная крышка швейной машины

Фронтальная крышка закрывает узел игловодителя и лапки и выглядит как декоративный элемент. Однако и от нее тоже зависит качественная работа швейной машинки. Верхний винт (1), который прижимает крышку к корпусу, должен плотно прижимать ее, иначе при подъеме лапки не будут разжиматься тарелочки натяжителя. Нитка будет вытягиваться с трудом, обрываться.

Проволочный нитенаправитель (2) на крышке часто обламывается. Это может влиять на качество строчки (петляние). Желательно заменить такую крышку или сделать самодельный нитенаправитель.

Винт на игловодителе (3) не относится к фронтальной крышке, но раз он попал на фото, отметим, что предназначен он для «тонкой» регулировки иглы относительно носика челнока. С помощью него, немного, но можно подвинуть иглу ближе к носику. Это иногда требуется сделать при появлении пропусков в стежке.

2. Натяжитель верхней нити ручной швейной машинки

Правильная работа натяжителя верхней нитки является одним из важных факторов качественной строчки. В обязательном порядке у него должна быть исправна компенсационная пружина. Если ее нет или она сломана, то строчка может петлять, затяжка стежка будет неравномерной.

Чтобы снять и установить новую пружину нужно вывернуть винты 1 и 2, разобрать натяжитель по схеме приведенной ниже. При установке пружины нужно создать ей натяжение, чтобы во время затягивания стежка, проходящая через нее нитка, с небольшим усилием, но натягивалась.

Обратите внимание на винты 2 и 3. Если ослабить винт (2), то можно отрегулировать степень раздвигания тарелочек натяжителя при поднятой лапке.
Винт (3) затягивает крепления рычага лапки. Снимите фронтальную крышку, ослабьте этот винт и прижмите втулку рычага к корпусу машинки. Затяните винт. В результате исчезнет «болтание» этого рычага, и отжим тарелочек натяжителя будет происходить стабильней.

Вот в такой последовательности нужно собирать натяжитель любой ручной машинки типа Подольская. Это же правило можно использовать и при сборке натяжителя другой конструкции, в том числе швейной машины Чайка, Веритас, Зингер и др.

Обратите внимание на деталь под номером 4. Внутреннюю перемычку можно подгибать, что позволяет регулировать работу натяжителя.

3. Маховое колесо и фрикционная шайба

Самая частая «поломка», встречающаяся у швейных машин Подольск, происходит после снятия махового колеса. После обратной сборки этого узла машинка перестает нормально работать. Связано это с тем, что фрикционную шайбу очень удобно ставить усиками внутрь прорезей вала. В другом положении она постоянно падает и очень трудно закрутить фрикционную гайку. Но ставить шайбу нужно именно так, как показано на фото, усиками вверх. Мало того, нужно «угадать» правильное ее положение, чтобы при закручивании стопорного винта (1), он не мешал затягивать маховое колесо и наоборот ослаблять, при намотке нитки на шпульку.

4. Узел игловодителя и прижима лапки

На качество работы любой швейной машины сильное влияние оказывает механизм продвижения ткани, проще говоря, лапка. Если лапка плохо прижимает ткань, то появляется масса дефектов, от слишком мелких стежков, до разрыва ткани. Регулируется прижим лапки не только винтом находящимся сверху фронтальной крышки. Этим винтом вы лишь сжимаете пружину, создает усилие прижима лапки, но положение лапки (высоту) по отношению к зубчикам рейки регулируется винтом 2. Кстати, стрелочка (1) указывает втулку рычага лапки (см. выше).

Очень важный узел — крепление игловодителя, на фото под номером 3. При пошиве грубых тканей часто он смещается вверх, и появляются пропуски в стежках. В таком случае нужно ослабить винт крепящий игловодитель и отрегулировать его правильное положение. Но вот подлезть к нему очень неудобно, только короткой плоской отверткой и с внутренней части швейной машинки. О том, как регулировать этот узел смотрите другие статьи сайта, например Настройка работы челнока швейной машины Чайка.

5. Игла швейной машинки Подольск

Часто иглу ручной швейной машинки устанавливают неправильно. Связано это с тем, что в отличие от современных бытовых швейных машин у машинки Подольск нет ограничителя и иглу можно поставить по-разному. Посмотрите на это фото внимательней, лезвие иглы должно находиться слева от швеи, а длинная канавка (желобок для скольжения нитки) справа. Со стороны канавки вы и заводите нитку в ушко иглы. Правда нужно заметить, что не всегда игла стоит именно так, точнее не у всех моделей ПМЗ, Зингер и др. старого образца. Ее положение легко проверить по носику челнока.

Нужно также обратить ваше внимание на то, что только в эти старые модели швейных машинок подходят промышленные швейные иглы. Но ставить их в бытовую машинку категорически запрещается. Мало того, что это влияет на качество строчки, так еще и может быть причиной поломки челночного хода. Иглы нужно применять только бытовые, со спиленной колбой.

6. Смазка швейной машины Подольск

Смазывать швейную машинку Подольск нужно регулярно, причем закапывая масло не только в отверстия находящиеся сверху корпуса машинки, но и внутренние механизмы.

Принцип смазки можно сформулировать так. Обильно смазывать любые трущиеся детали механизмов и узлов швейной машинки во всех даже самых труднодоступных местах.

В этом видео вы увидите, как легко шить кожу на швейной машине типа Подольск, если установить на нее тефлоновую лапку. Если вы увлекаетесь пошивом, подписывайтесь на мой канал.

Швейная машинка Astralux M10
Если вы собираетесь купить швейную машину фирмы Астралюкс, то эта статья поможет вам узнать больше о машинках фирмы Astralux.

Швейная машина Brother LS-2125
В этой статье дано описание одной из самых недорогих моделей швейных машин фирмы Бразер, швейной машины Brother LS-2125, выпущенной в Китае.

Компьютеризированная швейная машина Brother
Чем отличается компьютеризированная швейная машина. Устройство и основные операции и виды строчек.

Устройство и ремонт швейной машины Джаноме
Как устроена недорогая швейная машинка Janome и как выполнить ремонт Джаноме своими руками.

Основные преимущества электронной машинки
Если вы собираетесь купить швейную машинку, тогда прочитайте эту статью про особенности электронной швейной машины.

Швейная машинка Singer выпуска 90-х годов
В этой статье мастер поделится своим мнением о моделях швейных машин фирмы Зингер, выпущенных в начале 90-х годов.

Устройство и инструкция оверлока Прима
Бытовой оверлок Прима в зависимости от модели выполняет трех или четырехниточный шов. Устройство, инструкция оверлока Прима, уход и ремонт.

Как заправить оверлок
Как заправить нитки в китайский или любой другой модели трехниточный оверлок. Заправка ниток в современный трикотажный четырехниточный оверлок.

Китайская швейная машина Dragonfly 218
В этой статье дано описание китайской швейной машины Dragonfly 218. Эта инструкция подойдет для других моделей китайских машинок такого класса.

All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.

Устройство и ремонт швейных машин Подольск

В этой статье вы узнаете, как устроена швейная машинка Подольск с ручным или ножным приводом. Как выполнить настройку и сделать небольшой ремонт швейных машин ПМЗ Подольская, Подольск 142 и других моделей (с зигзагом) самостоятельно. А также узнаете, какая цена у швейной машинки Подольск, выпущенной 30-40 лет назад.
Кроме того, эта статья заменит вам инструкцию по уходу и смазке швейных машин любой модели марки «Подольск», выпущенных заводом ПМЗ.

Только швейная машинка Подольск может шить кожу без проблем. Посмотрите это видео и обязательно подпишитесь на мой канал.

1. Основные характеристики швейной машины

Швейная машина Подольск класса 2М — это самая распространенная швейная бытовая машина, несмотря на наступивший век электронных и электромеханических швейных машин. Простая, старенькая машинка, обычно с ручным приводом, иногда с ножным приводом, а еще реже, электроприводом. Цена на такие машинки в наше время чисто символическая, и 300 — 500 рублей — это самая «красная цена» за нее, поскольку морально они уже давно устарели и неспособны качественно шить многие современные ткани.

Ремонт швейной машины Подольск подчас обойдется дороже ее стоимости. Внешний вид у нее обычно довольно «потрепанный», ручной привод гремит и стучит, а чтобы перенести ее с места на место нужно просить мужчину. Однако, несмотря на все эти недостатки многие до сих пор используют швейные машинки Подольск разных марок и модификаций. И на то есть ряд причин.

2. Швейная машина Подольск может шить толстые ткани

Одна из них в том, что многие эксплуатационные характеристики стареньких швейных машин Подольск не уступают некоторым современным швейным машинам. Например, подшить джинсы или заменить молнию в кожаной куртке «смело» можно только на швейной машинке Подольск, чего не скажешь о современных «белошвейках».

Устройство, а значит и инструкция всех моделей прямострочных машин типа Подольск, даже импортного исполнения, например финского производства «Тикка», практически одинаковое. Поэтому для таких машинок почти нет проблем с запчастями. В магазине их не продают, зато совсем недорого их можно купить на любом «блошином» рынке.
Конечно, речь не идет о моделях ПМЗ таких швейных машин как Подольск 142; 132 и других. Это машинки полного зигзага и о них подробно можно узнать в других статьях сайта, например, «Ремонт швейной машины Чайка».
Еще одной причиной, по которой эти швейные машины используются до сих пор, является надежность самой конструкции и простота в управлении.
Мне, например, ни разу не приходилось встречать сломанную машинку Подольск. Максимум, требовалось лишь заменить компенсационную пружину или шпульный колпачок, а чаще всего просто правильно поставить иглу и смазать. И после этого машинка начинала отлично шить, тихо и мягко. Правда, за исключением ручного привода. Вот его обычно приходится не только ремонтировать, но и менять. Подробнее об устройстве и ремонте ручного привода можете узнать в статье Устройство и ремонт ручного привода.

3. Установка иглы швейной машины Подольск

Чтобы самостоятельно выполнить ремонт, настроить швейную машину Подольск, иногда достаточно правильно поставить иглу. Казалось бы, простое дело. Однако некоторые швеи действительно не могут это сделать правильно, и порой вызывают мастера, полагая, что машина сломана.

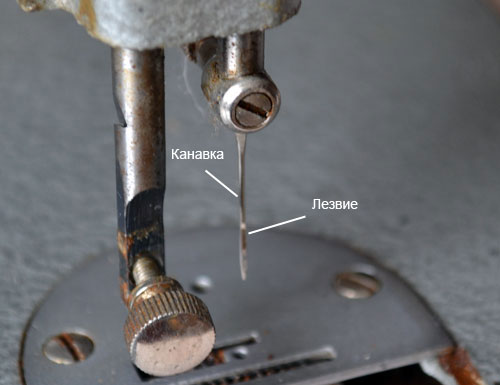

Почти у всех швейных машин Подольск и ее импортных аналогов, игла устанавливается только так как показано на этом рисунке. Лезвие иглы, рядом с которым проходит носик челнока, должно стоять слева, а длинная канавка для скольжения нитки — справа. С этой же стороны нитка заправляется и в ушко иглы.
Внимание! У некоторых швейных машин ПМЗ, особенно первых моделей, игла ставится наоборот. Чтобы убедиться, как точно установить иголку в вашу машинку, снимите игольную пластину, и проверните маховое колесо, наблюдая за носиком челнока. С какой стороны иглы он будет проходить, с той стороны и должно быть лезвие иглы.

Заправлять же нитку нужно со стороны длинного желобка иголки. Можно даже наклеить скотчем на корпусе небольшую схему положения иглы и правильной заправки нитки. Вы, может быть, помните, как правильно вставить иголку, а вот ваша дочь школьница обязательно поставит ее не так. Кстати, если ваша дочь хочет научиться шить, то лучше машинки для начинающей швеи не придумать, поскольку ее очень легко освоить и практически невозможно сломать, во всяком случае, не жалко.

4. Проверьте все крепления и соединения узлов

Прежде чем начать ремонт швейной машины Подольск, следует очистить от очесов отсек челночного хода и других механизмов. Почистите кисточкой рейку (зубчики), челночный ход, шпульный колпачок, а также пазы, в которых он вращается и другие соединения. Очищать лучше всего жесткой кисточкой для клея или старой зубной щеткой. Для этого снимите все, что легко снимается, в том числе фронтальную крышку и игольную пластину. Разберите челночный ход, снимите лапку, иглу.

Запомните, как стояли эти детали или даже сделайте зарисовку, схему. Помните, что разбирать легче, чем собирать обратно и, кажется, что поставить будет несложно. Однако, часто это становится причиной обращения к мастеру по ремонту.
Лишних деталей у швейной машинки Подольск нет, и все детали имеют свое предназначение. Но у вас наверняка они появятся, если вы выполняете ремонт швейной машины впервые.

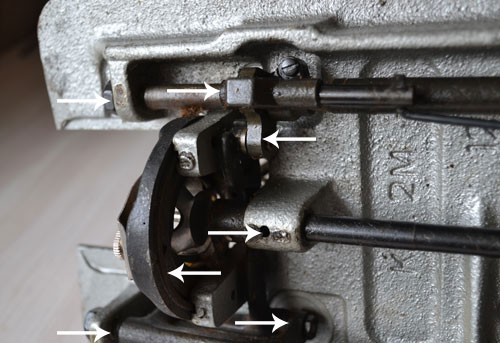

Проверьте крепления соединительных узлов и втулок. Резьбовые втулки крепления продольных осей имеют конусную форму и фиксируются от произвольного раскручивания контргайкой. Если в креплениях имеется сильный люфт (такое бывает), ослабьте гайку и подтяните отверткой втулку. Но не затягивайте слишком плотно, и регулировать нужно равномерно с обеих сторон.
Регулируйте так, чтобы люфт исчез, но небольшой, еле заметный зазор, все же оставался. Лучше пусть машинка стучит, чем будет туго проворачиваться.

Самая сложность этой регулировки заключается в том, чтобы не перетянуть втулку во время завинчивания контргайки. Гайка, при закручивании ключом, «тянет» за собой и конусный винт. Поэтому удерживайте винт-втулку в необходимом положении отверткой, и осторожно затягивайте гайку ключом. С пятого раза получается неплохо.

5. Смазка — одно из условий хорошей работы швейной машинки Подольск

После проверки всех креплений, и при необходимости их регулировки (без необходимости лучше не регулируйте), приступайте к смазке швейной машинки. Вот здесь уже можно поработать «от души», смазывая все трущиеся и не трущиеся места и детали. Да, я не оговорился. Попробуйте протереть масляной ветошью корпус машинки, и вы удивитесь, как она «похорошеет», словно женское лицо после увлажнения кожи кремом.

Рекомендуем закапывать масло медицинским шприцом. Очень удобно и экономно.
При смазке нужно иногда проворачивать маховик машинки, тогда масло лучше проходит в мелкие зазоры и вам будет видно, где еще нужно смазать.
Не забывайте про заднюю крышку с обратной стороны машинки, которую мы сняли, там есть что смазать.
Аккуратней смазывайте фронтальную (переднюю) часть машинки, хотя там много шарниров и их так удобно хорошенько пролить маслом. Эта часть машины контактирует с тканью и бывает очень обидно, когда во время пошива светлой вещи, вдруг попадает капля масла.
Для смазки главного вала сверху на корпусе есть отверстия для смазки.

6. Ручной привод швейной машины Подольск

Посмотрите, в каком состоянии находится ручной привод машинки. Очень часто бывает так, что все узлы его ослаблены, ручка болтается, а втулки лет двадцать как не смазывались вообще.
Подтяните вначале винты-втулки M и K большой отверткой. Конечно, все нужно хорошенько смазать, особенно закапать масло под эти винты, поскольку они выполняют одновременно и функцию втулки.
Посмотрите внимательно, на втулках имеются отверстия для смазки.

Если деревянная ручка болтается, поставьте нижний край втулки с ручкой на массивную металлическую поверхность, а верхний край втулки развальцуйте молотком. Только желательно это делать «умеющему» человеку, иначе можно повредить деревянную ручку.

7. Неподходящее масло может привести к заклиниванию машинки

Подчас швейную машинку смазывают неподходящим маслом, а иногда, даже подсолнечным, путая швейную машинку со сковородкой. Тщательно смазав таким маслом свою машинку вы «покормили» ее в последний раз, потому что через месяц, два вам придется сдать ее в утиль.
Пока на ней работают, она крутится, как положено. Но вдруг, после длительного простоя без дела, да еще в летнюю жаркую погоду, оказывается, что она больше не вращается, заклинила. Подсолнечное масло, залитое вами в машинку, высохло за это время как олифа и превратилось в крепкий клей.

Поскольку это далеко не редкий случай, даем рекомендации, как удалить высохшую «смазку».
Снимите все возможные крышки и детали и залейте во все доступные и недоступные места масло.
После этого, когда масло проникнет во все узлы и соединения, залейте обильно в те же места керосин и оставьте машину на сутки, как минимум. Можно наоборот, сначала керосин, после масло.
Спустя сутки или более, снимите маховое колесо, только обратите внимание, как установлены лепестки фрикционной шайбы (вверх).
Затем возьмите отвертку (лучше неметаллический предмет) и вставьте в прорезь главного вала Z. Очень осторожно пытайтесь расшевелить главный вал. Здесь важно, чтобы не сломать прорезь вала, поскольку она чугунная и при излишнем усилии ее края легко отламываются.

Если вал даже не шевелится, снова повторите процедуру смазки керосином, масло уже не обязательно добавлять. И так до тех пор, пока вал не начнет слегка шевелиться. Когда вал уже будет туго, но проворачиваться, поставьте ручной привод и вхолостую крутите машину, постоянно добавляя смазки и керосина, пока не появится легкий, тихий ход. После такой «реанимации» машинку надолго уже нельзя оставлять без присмотра. Хотя бы раз в неделю нужно ее «покрутить» вхолостую.

8. Положение игловодителя швейной машинки ПМЗ

Если вам потребуется выполнить настройку и регулировку челночного устройства, что бывает крайне редко, смотрите также и другие статьи на сайте, посвященные регулировки челночного механизма.
Ремонт и настройка прямострочных швейных машин, в частности челночного хода, имеет много общего с рекомендацими настройки промышленных прямострочных машин.
Но, эти настройки сложно сделать самостоятельно. Лишь одну регулировку вы можете выполнить своими руками — отрегулировать положение игловодителя по отношению к носику челнока.

Иногда, во время пошива грубых тканей, игловодитель сдвигается вверх, и тогда машина будет образовывать пропуски в строчке.
Регулировочный винт крепления игловодителя находится внутри корпуса фронтального отсека и доступ к нему возможен только через отверстие, помеченное на рисунке красной стрелкой. Вы не увидите винт, но в его пазы наощупь можно вставить плоскую (короткую) отвертку. Винт находится с правой стороны машинки и его нужно лишь ослабить, но ни в коем случае полностью не выкручивать. Вставить его обратно будет в 10 раз сложнее, чем открутить.
Поворотом маховика подведите носик челнока к игле и отрегулируйте положение иглы так, чтобы в момент встречи носика челнока и иглы, он проходил нижней кромкой выше ушка иглы на 1,5 — 1,8 мм, точно также, как у промышленной швейной машинки 1022, 22 класса.
Еще раз обращаю внимание, что нижней кромкой и выше верхней границы ушка иглы!
После установки этого положения, плотно затяните винт крепления игловодителя.

Конечно это не полный перечень всех регулировок и настроек, которые имеет швейная машина Подольск, но вполне достаточный, чтобы своими руками исправить многие неполадки и неисправности. Смотрите также инструкцию (в оригинальной редакции 52 года) завода изготовителя ПМЗ в статье Инструкция швейной машины Подольская 2М ПМЗ, а также статью Швейная машинка Подольск. В ней размещено много фото узлов и механизмов данной швейной машины, которые коментирует мастер.
