КамАЗ не реагирует на газ

Производитель автомобилей КамАЗ, старается сделать свое детище надежным. Но несмотря на всю надежность , техника КамАЗ все же дает сбои. Одна из таких поломок, когда при нажатии на педаль акселератора, двигатель совсем не прибавляет обороты, иногда бывает и глохнет. Неисправность может случиться в любой момент, застав Вас врасплох. Если при этом загорается индикатор неисправности (чек), значит блок управления двигателя перешел в аварийный режим работы. Причины этого описаны ниже.

Причины неисправности

• Неисправность клапана обратной подачи
• Неисправность датчиков топливной системы
• Завоздушивание топливной системы
• Неисправность форсунок
• Механическая неисправность топливного насоса

• Неисправность электропроводки
• Неисправность блока управления двигателя
• Загрязнение топливных фильтров
• Неисправность датчика оборотов
• Выход из строя педали газа
• Неисправность горного тормоза

Что можно предпринять

В случае с описываемой неисправностью, Вы можете попытаться самостоятельно устранить поломку.
В первую очередь, нужно проверить топливные фильтры. В случае загрязнения, поменять. Так-же можно, попробовать
прокачать, топливную систему. Посмотреть надежность соединения разъемов. Если Вы самостоятельно не смогли решить данную проблему, обращайтесь, всегда готовы помощь. Далее одна из историй из практики нашего ремонта.

Диагностика системы двигателя

Специалисты нашей фирмы, имеют значительный опыт в диагностике систем управления двигателем КамАЗ, когда перестает слушаться педаль газа. Диагност, адекватно установит образовавшуюся поломку. Далее будет произведен ремонт системы двигателя, с заменой запчастей, программированием, — если это потребуется.

Истории из нашей практики

Горный тормоз подвел

Первый звонок раздался из деревни Черная Грязь, где КАМАЗ почти новый 2014 года выпуска перестал чувствовать и определять свою педаль газа. Совершенно не реагировал на нее. Ситуация довольно таки распространенная и обычная, но не знающий человек при этом совершенно будет в растерянности от того, что делать с этой проблемой. Можно и согласиться — да предпосылок может быть куча на не реагирование газа автомобилем, но все же та, которую мы выявили в очередной раз — одна из самых распространенных. При подключении к КАМАЗу А-СКАНом увидели сразу, что нажат горный тормоз. Такое бывает в нескольких случаях — обрыв проводки, не работает сам клапан (залип, заржавел, разбит), либо у водителя очень короткая память. Опять-таки человеческий фактор. Автомобиль стоял в сервисном центре и видимо кто-то из обслуживающего персонала не удосужился отщелкнуть кнопку «горняка!». Что ж для нас и это дело — рады всегда помочь с профессиональным ответом на вопрос, заодно и показать, как это делается. Передать опыт также всегда рады.

КамАЗ двигатель Камминз не реагирует на газ

Другая заявка КАМАЗ 2014 года с двигателем Камминс евро 4 с мочевиной, периодически перестаёт реагировать на педаль акселератора. Машина находится в Митино. После визуального осмотра моторного жгута и диагностики отдельных электрических цепей, было обнаружено несколько недочетов : первое — один из разъёмов ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ не был зафиксирован должным образом, второе был обнаружен выпавший пин в резьбовом разъёме на выходе из кабины и третье перетёртость изоляции провода в цепи подогрева воздуха, данный провод, с большой долей вероятности, мог подкорачивать на массу. После устранения всех недочетов, автомобиль испытывали не менее часа, и только потом работа была принята. Оказывается на данный автомобиль уже приезжали мастера и грузовик, даже, гоняли в тех.центр, но разобраться так и не смогли. Очень радует, что починить грузовик смогли именно наши мастера. Данная работа была хорошо оплачена и счастливый заказчик сообщил, что впредь работать будет только с нашей компанией.

Не работает педаль газа из-за электропроводки

Второй бригаде достался аналогичный случай, только в ближайшем Подмосковье. На этот раз КАМАЗ с неработающей педалью газа. Мелкая неприятность также заключалась в моторном жгуте, который благополучно отремонтировали. Надо сказать, что наши мастера работают быстро и аккуратно и если у клиентов и появлялась тень сомнения, то только из за скорости выполнения нашей работы. Все четко, быстро и грамотно. Труд наших специалистов особенно ценен.

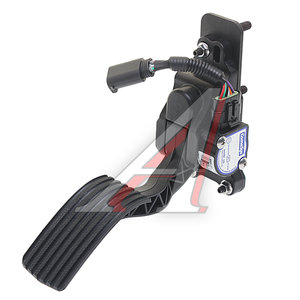

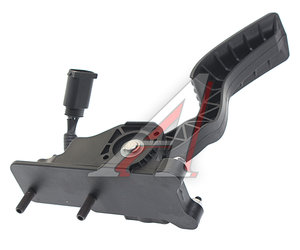

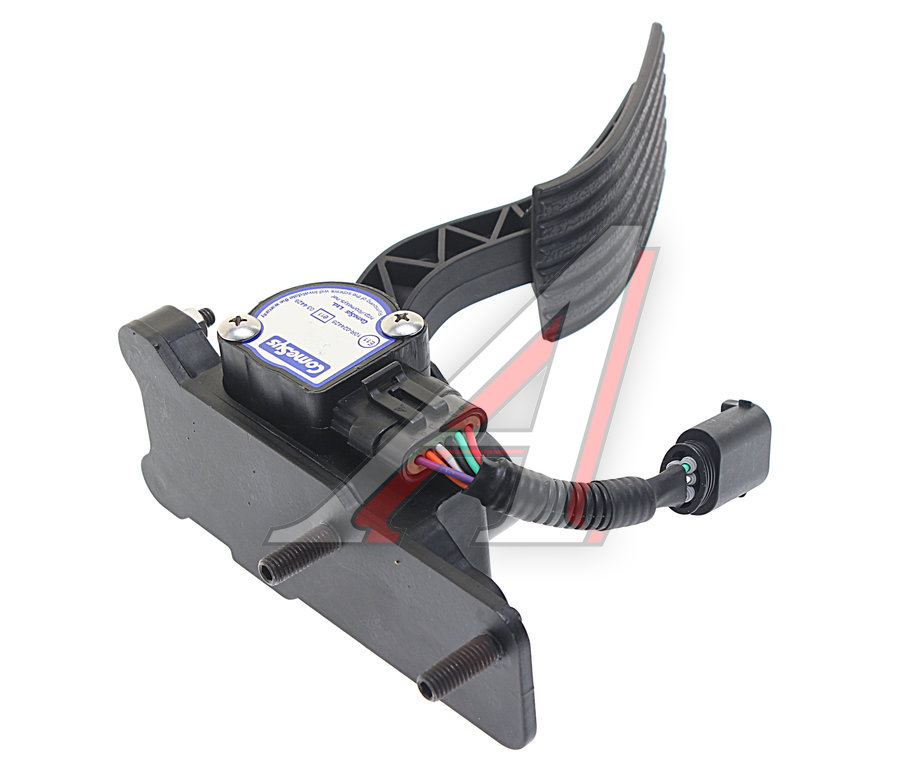

Педаль акселератора КАМАЗ-ЕВРО-3, 4 электронная МКПП дв.CUMMINS COMESYS

Артикул: 135099

Пермь	2 шт.
Сабурово	2 шт.
Москва, Варшавское ш.	8 шт.
Королев, Ярославский пр-д.	1 шт.
Люберцы, Мира ул.	48 шт.
Люберцы, Машково д.	1 шт.
Москва, Кетчерская ул.	8 шт.

Данные обновлены: 23.03.2021 в 19:05

Пермь	2 шт.
Сабурово	2 шт.
Москва, Варшавское ш.	8 шт.
Королев, Ярославский пр-д.	1 шт.
Люберцы, Мира ул.	48 шт.
Люберцы, Машково д.	1 шт.
Москва, Кетчерская ул.	8 шт.

Данные обновлены: 23.03.2021 в 19:05

Аналоги

На складах : 52 шт.

KONGSBERG 61000N0-61SD-00 135099

На складах : 83 шт.

Характеристики

Код для заказа	494476
Артикулы	SY4-016-109
Каталожная группа	Двигатель, ..Система питания двигателя
Ширина, м	0.16
Высота, м	0.18
Длина, м	0.22
Вес, кг	0.61

Параметры

Бренд (ТМ)	COMESYS
Срок, при поставке под заказ	24
Производитель	COMESYS

Территория отгрузки

Другие склады и магазины партнера

Название точки	Наличие	Тип	Адрес	Контакты
Все склады

Терминал

+7 (343) 384-56-25
SashaFD@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

Марусино

+7 (495) 660-51-64 (доб. 7576 или 7585)
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

Терминал МШ3

С этим товаром покупают

На складах : 405 шт.

На складах : 238 шт.

На складах : 369 шт.

На складах : 200 шт.

На складах : 114 шт.

На складах : 29055 шт.

На складах : 45040 шт.

На складах : 410 шт.

На складах : 1261 шт.

На складах : 561 шт.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Датчик положения педали акселератора (электронная педаль) двигателей ЯМЗ-5340, ЯМЗ-536.

Датчик положения педали акселератора (электронная педаль) двигателей ЯМЗ-5340, ЯМЗ-536.

При обычном управлении движением ТС и, соответственно, работой двигателя, водитель влияет на рабочий режим изменением положения педали акселератора, которая через механический привод воздействует на положение установочного рычага ТНВД двигателя.

В ЭСУД датчик положения педали акселератора принимает на себя функцию механической связи. Он регистрирует перемещение педали или изменение угла ее положения и передает соответствующий сигнал в ЭБУ.

Педальный модуль – единое устройство, состоящее из педали акселератора и двух датчиков ее перемещения.

Устройство и принцип действия.

Существенная составная часть датчика – потенциометр, с которого снимается напряжение, зависящее от положения педали акселератора. С помощью загруженной в ЭБУ

характеристики датчика это напряжение преобразуется в относительное перемещение или величину угла положения педали в процентах.

С целью облегчения диагностики и на случай повреждения основного датчика существует резервный (дублирующий) датчик – составная часть системы контроля.

Имеющийся второй потенциометр выдает на всех рабочих режимах половину напряжения первого, чтобы можно было получить два независимых сигнала для выявления возможной неисправности.

Характеристика электронной педали.

Характеристика электронной педали акселератора должна соответствовать характеристике, приведенной на рисунке. Входное питание педали Uпит = 5±0,5 В, соответствующее 100%.

Выходная характеристика педали акселератора.

Конфигурация разъёма (распиновка).

Педальный модуль устанавливается заводом-изготовителем транспортного средства, поэтому конструкция педального модуля у различных производителей может быть различная. Нумерация контактов датчика перемещения педали может также различаться, поэтому ниже приводится схема подключения контактов без указания их нумерации.

• (провод 1.77) – ЭБУ контакт 1.77 питание датчика 1 (+5 В);
• (провод 1.79) – ЭБУ контакт 1.79 выходной сигнал датчика 1;
• (провод 1.78) – ЭБУ контакт 1.78 масса датчика 1;
• (провод 1.84) – ЭБУ контакт 1.84 питание датчика 2 (+5 В);
• (провод 1.80) – ЭБУ контакт 1.80 выходной сигнал датчика 2;
• (провод 1.76) – ЭБУ контакт 1.76 масса датчика 2

Отказ датчика положения педали акселератора.

При отказе датчика положения педали акселератора ЭБУ выводит на диагностическую лампу сообщение об ошибке. При отказе датчика положения педали акселератора частота вращения коленчатого вала двигателя начинает хаотически меняться. ЭБУ при этом выполняет следующие действия:

• Обнаруживает неисправность датчика положения педали акселератора.
• С помощью диагностической лампы оповещает водителя о возникшей неисправности.  В качестве требуемого значения частоты вращения задает значение, соответствующее частоте вращения холостого хода 1000 мин -1 . Крутящий момент на этой точке не ограничивается.

Электронная педаль газа камаз: устройство, принцип управления двигателем, схема

Механическая педаль газа, знакомая многим по старой отечественной технике, устроена очень просто. В ней рычаг связан с дроссельной заслонкой карбюратора тросиком, и при нажатии педали заслонка просто сильнее открывается, а подача топлива увеличивается. Но эта простая схема устарела. Сейчас широко используется электронная система, которая имеет немало достоинств перед своим механическим собратом. Тем более, на инжекторных двигателях механический вариант очень капризен, и электроника работает намного лучше.

Устройство и принцип работы

Принцип работы электронной педали газа в теории не очень сложен. По сути, это устройство работает по принципу реостата, отслеживающего положение рычага. Внутри находятся контакты-дорожки, дублирующие друг друга для большей надежности. В зависимости от положения рычага передаются данные в электронный блок управления — ЭБУ, который управляет положением заслонки карбюратора, открывая или закрывая её. Это делает небольшой электромотор с редуктором. Конечно, устройство электронной педали газа гораздо сложнее такой простой схемы. В неё входит множество датчиков и управляющих механизмов. Они управляют подачей топлива, даже когда педаль находится в одном положении, подстраиваясь под малейшее изменение хода автомобиля и окружающих условий. Сегодня с запуском двигателя в любой сезон и поддержанием его оптимальной работы нет проблем, так как практически на всех современных автомобилях работает электронная педаль газа. Благодаря этому нехитрому устройству жизнь автолюбителей стала гораздо проще.

Преимущества и недостатки электронной педали

Когда это устройство создали, речи об удобстве для водителя не шло. Просто оно позволяло повысить экологичность автомобиля и освобождало место от тросиков и прочей механики, что позволяло упростить конструкцию. Но прошло немало времени, и теперь электронный вариант можно встретить практически во всех автомобилях. За этот период выявились все преимущества и недостатки.

• Экологичность — электронное управление двигателем уменьшает количество выхлопных газов, так как обороты строго контролируются.
• Сглаженное срабатывание – электронный блок управления не позволяет менять обороты двигателя слишком резко.
• Большая экономичность – опять же из-за строгого контроля оборотов снижается расход топлива.
• Легкий запуск двигателя в любой сезон. «Холодный старт» зимой происходит легко и просто, без ручного шаманства с дросселем, которое может закончиться заливанием свечей.

Но есть и недостатки:

• Невозможность ремонта. При поломке любого блока – самой педали, ЭБУ, или узла управления заслонкой, менять придется весь блок.
• Задержка в срабатывании одновременно и преимущество. Но некоторым водителям не нравится, что от момента нажатия на педаль до набора оборотов проходит некоторое время. Хотя большинству это не мешает. Эта проблема часто решается просто регулировкой.
• Мягкое нажатие – практически не ощущается сопротивление. Некоторым это не нравится, особенно тем, кто привык «чувствовать машину».

Недостатки не очень существенные. Самый серьезный – первый, но надо учитывать, что в целом это устройство гораздо надёжнее механического с тросиком. Поэтому ломается оно намного реже.

Правильная настройка

Настройка электронной педали газа на разных моделях автомобиля отличается, так как хотя и используется один принцип, но конструкция бывает разной. Поэтому лучше по своей модели поискать информацию в интернете. Рассмотрим для примера, как это делается для автомобилей Lada, отличия у них небольшие:

• Снять педаль с кронштейна.
• Ослабить винты, которые держат крышку. Один из них фиксирует положение крышки, его надо совсем выкрутить.
• Повернуть крышку по часовой стрелке до упора и снова затянуть винты.

Это делает педаль более отзывчивой. Некоторые отмечают, что она начинает срабатывать практически так же быстро, как механическая. Может улучшиться работа двигателя в целом, трогаться с места автомобиль начинает без рывков. Отмечаются и другие улучшения. Если требуется, наоборот, понизить чувствительность, крышку надо поворачивать против часовой стрелки. Автомобиль становится более «задумчивым». По такому же принципу регулируется педаль газа многих других моделей, но там есть свои конструктивные особенности. В интернете встречаются советы по модернизации внутреннего устройства – подкладыванием разных прокладок под рычаг и т.п. Так делать нельзя, так как эти прокладки могут отвалиться и попасть на контакты или заклинить рычаг, отчего автомобиль может потерять управление.

Неисправности электронной педали газа

Все неполадки обычно связаны с электрической частью, больше там ломаться особо нечему – механики используется минимум. Педаль имеет датчики, которые измеряют её положение, всё подключено к узлу управления, и есть электродвигатель заслонки. Поэтому неисправности могут быть такими:

• Выход из строя одного из датчиков отразится в медленном наборе оборотов двигателем.
• Выход из строя обоих датчиков приведет к появлению аварийного сигнала на панели.
• Нарушения проводки могут приводить к неправильной работе заслонки.
• Поломки двигателя дроссельной заслонки вызывает появление аварийного сигнала на панели.

Так что обнаружить и проверить неисправную часть электронной педали газа довольно просто. Ремонт заключается в замене поврежденного узла полностью. После этого проводится проверка работы педали.

Когда необходима замена

Как уже говорилось, это устройство довольно надёжное, и состоит из разных блоков. Замена их всех сразу обычно не требуется. При поломке можно быстро определить неисправный узел и заменить его. Ремонту они не подлежат, только замене. Сделать это нетрудно и самостоятельно, или обратиться на СТО, где ремонт также не займёт много времени.

Электронная педаль газа.Машина не едет-надо чиповать. Actyon New

КамАЗ не реагирует на газ

ЭСУД предназначена для управления цикловой подачей топлива двигателя в зависимости от режимов работы двигателя, его температурного состояния, регулировочных характеристик и параметров окружающей среды.

Система обеспечивает выполнение следующих функций:

– нормирование пусковой подачи топлива;

– коррекция цикловой подачи в зависимости от давления наддувочного воздуха;

– ограничение цикловой подачи топлива при достижении предельной температуры охлаждающей жидкости;

– управление реле блокировки стартера;

– отключение подачи топлива в режиме «горный тормоз»;

– ограничение максимальной скорости автобуса;

– обеспечение аварийного останова двигателя;

– осуществление диагностических функций и передача диагностической информации через диагностический разъем по линии K-line и CAN;

– индикация о неисправности ЭСУД контрольной лампой «CHECK ENGINE»;

– обеспечение взаимодействия с другими системами управления автобуса;

– обеспечение аварийно – предупредительной сигнализации и защиты и др.

Полный перечень выполняемых ЭСУД функций определяется при проектировании изделия, на котором применен двигатель.

В состав ЭСУД входят:

– электронный блок управления (ЭБУ);

– жгуты проводов в комплекте с датчиками, переключателями и разъемами для подключения устройств диагностирования системы в условиях эксплуатации;

– исполнительные механизмы (привод рейки ТНВД, клапан аварийного останова двигателя).

Элементы ЭСУД и их предназначение на двигателях КАМАЗ с ТНВД фирмы «BOSCH».

Размещение элементов системы и прокладка моторного жгута проводов на двигателях с ТНВД ф. «BOSCH» представлены на рисунке 51.

В системе используются следующие элементы:

Датчики частоты вращения коленчатого вала (основной и вспомогательный) 0281 002 898 ф. «BOSCH» – индукционные, используются для измерения частоты вращения коленчатого и распределительного валов двигателя.

Датчик измерения частоты вращения коленчатого валаустанавливается в отверстие, выполненное в передней крышке. Для формирования сигналов датчика в качестве индуктора применяется специальный передний противовес коленчатого вала с восемью пазами.

Датчик частоты вращения распределительного валаустанавливается в специальное отверстие, выполненное в картере маховика. Для формирования сигналов датчика в качестве индуктора применяется специальное колесо с шестнадцатью пазами.

Датчик температуры охлаждающей жидкости0 281 002 209 ф. «BOSCH»используется для определения температурного состояния двигателя. Устанавливается в отверстие коробки термостатов системы охлаждения двигателя.

Сигнал датчика используется в функции ограничения цикловой подачи при превышении допустимой температуры двигателя с выдачей предупреждения на диагностическую лампу и корректировку стартовой подачи топлива в зависимости от температурного состояния двигателя.

Датчик температуры топлива0281002209 ф. «BOSCH» – для определения температуры топлива, монтируется в специальный корпус клапана, установленный на входе в ТНВД. В зависимости от его сигнала корректируется объём цикловой подачи топлива.

Датчик давления и температуры наддувочного воздуха0 281 002 576 ф. «BOSCH», устанавливаемый в соединительном патрубке, определяет температуру и давление воздуха во впускных коллекторах двигателя. Значения температуры и давления воздуха необходимы для определения массового расхода воздуха.

Электронный блок управления MS6.1 ф. «BOSCH» обеспечивает прием и обработку сигналов датчиков и переключателей, передаваемой информации по шине CAN.

ЭБУ анализирует всю поступающую информацию о режимных параметрах, состоянии двигателя и автобуса, обрабатывает ее в соответствии с заданными алгоритмами и управляет рейкой ТНВД, обеспечивая при этом впрыскивание строго дозированных порций топлива.

Через шину CAN возможен обмен сигналами с другими системами автобуса, через К-line осуществляется диагностика системы. Электронный блок управления устанавливается в кабине автобуса. Исполнительными механизмами системы являются электромагнит перемещения рейки ТНВД и втягивающий электромагнит 24В клапана аварийного останова двигателя.

Рисунок 51 – Установка жгута проводов на двигателях с ТНВД ф. «BOSCH»: 1 – датчик частоты вращения коленчатого вала (основной), 2 – датчик частоты вращения распределительного вала (вспомогательный), 3 – датчик температуры охлаждающей жидкости, 4 – датчик температуры топлива, 5 – датчик давления и температуры наддувочного воздуха, 6 – жгут системы управления двигателем, 7 – электромагнит рейки ТНВД, 8 – втягивающий электромагнит 24В клапана аварийного останова

Электромагнит рейки ТНВД с датчиком положенияслужит для установки рейки ТНВД в положение, соответствующее заданному режиму работы двигателя. Конструкция и характеристики электромагнита обеспечивают высокую точность и быстродействие, обеспечивая регулирование двигателя в зависимости от условий работы.

Втягивающий электромагнит 24В клапана аварийного останова двигателяслужит для прекращения подачи топлива в ТНВД при возникновении аварийных ситуаций (заклинивание рейки ТНВД, чрезмерное превышение частоты вращения коленчатого вала, т.д.). Устанавливается в специальный корпус клапана вместе с датчиком температуры топлива.

Педаль подачи топлива ф. «MORSE TELEFLEX» – электронная, со встроенным датчиком положения педали, устанавливается в кабине автобуса с двигателями мод. «CUMMINS ISBe 250.30» (Англия) и моделей 740.65-240 и 740.62-280 (КАМАЗ) и служит для выбора требуемого режима работы двигателя водителем. Сигнал выходного напряжения передается в электронный блок управления, где он преобразуется в значение цикловой подачи топлива (см. раздел «Органы управления» настоящего Руководства).

Контрольная лампа диагностики двигателя(лампа «CHECK ENGINE»), установленная на щитке приборов в кабине автобуса, служит для контроля работы двигателя и выдачи кодов неисправности – блинк-кодов. После включения зажигания тестируется лампа диагностики двигателя, в ходе которого она загорается на три секунды.

Если лампа диагностики продолжает гореть, либо она загорается при работе двигателя, это означает, что в ЭСУД возникла неисправность и для ее устранения необходимо обратиться в сервисный центр. Информация о неисправностях хранится в ЭБУ и может быть прочитана либо при помощи диагностического прибора, либо при помощи лампы диагностики. После устранения неисправности лампа диагностики гаснет.

Диагностика двигателя. Установленный в кабине автобуса включатель режима диагностики имеет три положения – среднее (фиксированное), верхнее и нижнее (нефиксированные). В верхнем и нижнем положении включателя электронный блок управления двигателем находится в режиме диагностики. Диагностика двигателя проводится нажатием и удерживанием включателя в верхнем или нижнем нажатом положении более двух секунд. После отпускания включателя лампа диагностики промигает блинк-код неисправности двигателя в виде нескольких длинных вспышек (первый знак блинк-кода) и нескольких коротких вспышек (второй знак блинк-кода). При следующем нажатии на включатель лампа будет мигать блинк-код следующей неисправности. Таким образом, выводятся все неисправности, хранящиеся в электронном блоке. После вывода последней запомненной неисправности блок начинает заново выводить первую неисправность. Для стирания выводимых лампой диагностики блинк-кодов неисправностей из памяти блока управления при нажатом включателе режима диагностики включите зажигание и после этого удерживайте включатель режима диагностики еще около пяти секунд.

Пример – при физической ошибке датчика температуры наддувочного воздуха (блинк-код 32) лампа диагностики промигает три длинные вспышки, пауза, две короткие вспышки.

Перечень возможных ошибок и неисправностей, их блинк-коды и рекомендуемые действия при этом приведен в таблице 9.

Таблица 9 – Возможные неисправности ЭСУД, их коды и способы устранения
