Причины износа деталей автомобиля

Виды, методы и системы ремонта автомобилей

При эксплуатации автомобили подвергаются различным внешним воздействиям, под влиянием которых их надежность снижается из-за появления неисправностей. В результате этого рабочие процессы в автомобиле либо нарушаются, либо становятся невозможными.

Характеристика вредных процессов, вызывающих потерю работоспособности автомобиля

При эксплуатации автомобилей процессы, вызывающие повреждения и разрушения деталей, именуют вредными. Повреждение детали – это частичная потеря ею служебных свойств. Разрушение – это всякий протекающий в материале или на его поверхности процесс, приводящий невозможности выполнения деталью заданных функций. К вредным процессам относятся: изнашивание рабочих поверхностей деталей вследствие трения, разрушение повреждение деталей под действием различных нагрузок (пластическое деформирование, излом, усталость металла, тепловое и электроэрозионное разрушение), под действием химически активных сред (химическая и электрохимическая коррозия потеря сообщенных детали служебных свойств (размагничивание и др.), полностью ликвидировать вредные процессы нельзя. Замедлить их протекание можно путем проведения технического обслуживания и текущих ремонтов.

Виды изнашивания деталей автомобиля

Изнашивание – это процесс постепенного изменения размеров и формы. тела при трении, проявляющийся в отделении с поверхности материала и в его остаточной деформации. Износ обычно выражается в линейных единицах, а иногда – в единицах массы.

Виды трения

Сухое трение. Это трение движения двух твердых тел без смазки на соприкасающихся поверхностях. Оно может быть получено в чистом виде в условиях абсолютного вакуума, т.е. при отсутствии воздействия окружающей среды. В практике к условиям сухого трения несколько приближается работа звеньев гусениц на песчаном сухом грунте.

Граничное трение – это. трение .движения двух твердых тел, имеющих на своих поверхностях незначительный слой смазочного материала (порядка 0,1 мкм), обладающего свойствами, отличающимися от объемных свойств жидкостей при жидкостном трении.

Жидкостное трение – явление сопротивления относительному перемещению, возникающее между двумя трущимися телами, разделёнными слоем смазочного материала, в котором проявляются его объемные свойства.

Виды изнашивания

Изнашивание подразделяется на три основные группы:

Механическое изнашивание подразделяют на абразивное и усталостное.

Абразивное изнашивание – это процесс, при котором трущиеся поверхности разрушаются в результате царапающего или режущего действия твердых тел или частиц. Разновидностью абразивного изнашивания является гидро- и газоабразивное изнашивание, когда износ происходит в результате воздействия твердых частиц, увлекаемых соответственно потоком жидкости или газа. Разновидность механического изнашивания – кавитационное изнашивание поверхности при относительном движении твердого тела в жидкости в условиях кавитации. Гидравлический удар образует каверны диаметром 0,1 – 1,2 мм.

Усталостное изнашивание поверхности трения или отдельных ee участков является следствием многократного деформирования микрообъемов материала, приводящего к возникновению трещин и от делению с поверхностного слоя частиц материала. Основной показатель усталостного изнашивания – глубина деформируемого слоя на поверхности трения. Усталостное изнашивание возможно как при трении качения, так и при трении скольжения и зависит от удельного давления в сопряжении, свойств материала детали и частоты циклов нагрузки.

Молекулярно-механическое изнашивание подразделяют на адгозионное и избирательный перенос.

Адгезионное изнашивание происходит в связи с возникновением на отдельных участках контактирующих поверхностей молекулярных (адгезионных) взаимодействий, силы которых превосходят прочность связей поверхностного слоя материала с основным материалом детали. К адгезионному изнашиванию склонны пары с металлическими поверхностями. Адгезионное изнашивание выражается в глубинном вырывании материала и переносе его с одной поверхности на другую, что приводит, как правило, к заеданию деталей.

Изнашивание в условиях избирательного переноса также характеризуется атомарными явлениями в зоне контакта и наблюдается, например, при трении металлополимерных пар, когда полимер переносится на поверхность металла, образуя на ней мономолекулярный слой. Образование в данном случае прослойки благоприятно сказывается на фрикционных характеристиках пары и приводит к резкому уменьшению интенсивности изнашивания.

Коррозионно-механическое изнашивание подразделяют на окислительное и изнашивание при фреттинг-коррозии.

Окислительное изнашивание возникает при наличии на поверхности трения защитных пленок, образовавшихся в результате взаимодействия материала детали с кислородом. Возникновение оксидных пленок не исключает, а ускоряет усталостное разрушение материала, так как в результате взаимодействия кислорода и металла образуются слои с повышенной хрупкостью, ускоряющей разрушение материала.

Изнашивание при фреттинг-коррозии происходит в процессе малых колебательных относительных перемещений контактирующих металлических поверхностей в результате периодических деформаций или вибраций элементов конструкции. Этот вид изнашивания характерен для поверхностей деталей в неподвижных соединениях, воспринимающих вибрационные нагрузки (например, наружные поверхности наружных колец шарико- и роликоподшипников, поверхности отверстий в корпусах подшипников, в заклепочных соединениях, работающих при вибрационной нагрузке и др.).

Основные характеристики изнашивания деталей автомобиля

Линейный износ U – это изменение размера детали (образца) в результате изнашивания в направлении, перпендикулярном поверхности трения.

Скорость изнашивания g=dU/dt – отношение износа к времени изнашивания. По скорости изнашивания можно судить о долговечности детали.

Интенсивность изнашивания j = dU/dS отношение износа к пути трения, на котором происходило изнашивание, или к объёму выполненной работы, например, к наработке машины в кубических метрах вынутого грунта (если это экскаватор).

Износостойкость – свойство оказывать сопротивление изнашиванию при определенных условиях трения. Износостойкость оказывался величиной, обратной скорости или интенсивности изнашивания.

Относительная стойкость – отношений износостойкости данного материала и материала, принятого за эталон, при их изнашивании в одинаковых условиях.

Виды изнашивания

Изнашивание деталей сопровождается сложными физико-химическими явлениями. Скорость изнашивания зависит от материала и качества трущихся поверхностей, характера контакта и скорости их взаимного перемещения, вида и значения нагрузки, вида трения и смазки, качества смазочного материала и от многих других факторов. В соответствии с ГОСТ 27674-88 установлены следующие виды изнашивания в машинах.

Механическое изнашивание — это изнашивание в результате механических воздействий. Этот вид изнашивания подразделяется на абразивное, гидроабразивное (газоабразивное), гидроэрозионное (газоэрозионное), кавитационное, усталостное, при заедании и при фреттинге.

Абразивное изнашивание — это процесс микропластических деформаций и резания металла твердыми абразивными частицами, находящимися между поверхностями трения, а также в результате непосредственного контактирования с абразивной средой (рабочие органы сельскохозяйственных, мелиоративных и строитель-ных машин, детали ходовой части гусеничных машин и др.).

Гидроабразивное (газоабразивное) изнашивание — результат действия твердых частиц, взвешенных в жидкости (газе) и перемещающихся относительно поверхности детали. Этот вид изнашивания характерен для деталей водяных и масляных насосов, гидроусилителей, гидроприводов тормозных систем и др.

Гидроэрозионное (газоэрозионное) изнашивание — это эрозионное изнашивание в результате действия (трения) потока жидкости (газа) о металл. Этому виду изнашивания подвергаются детали системы охлаждения, системы вентиляции и т. п.

Усталостное изнашивание — механическое изнашивание в результате усталостного разрушения при повторном деформировании микрообъемов материала поверхностного слоя. Под действием больших удельных повторно-переменных нагрузок, превышающих предел текучести металла, появляются микротрещины, которые развиваются и приводят к усталостному отслаиванию и выкрашиванию частиц металла. Усталостное изнашивание проявляется на поверхностях подшипников качения, зубьев шестерен и т. п.).

Кавитационное изнашивание — механическое изнашивание при движении твердого тела относительно жидкости, при котором пузырьки газа захлопываются вблизи поверхности, что создает местное высокое удельное давление или температуру, под действием которых происходит разрушение поверхности. Этому виду изнашивания подвержены наружные поверхности гильз цилиндров, стенки рубашки охлаждения, лопасти водяных насосов и т. п.

Изнашивание при заедании — результат схватывания микронеровностей сопрягаемых поверхностей, глубинного вырывания материала и его переноса с одной поверхности на другую. Особенно подвержены этому изнашиванию тяжел она груже нн ые детали (шейки коленчатых и распределительных валов, поршни и т. п.).

Изнашивание при фреттинге возникает в соприкасающихся поверхностях при малых колебательных относительных перемещениях. Этому виду изнашивания подвержены кольца шарико- и роликоподшипников, поверхности деталей при ослаблении резьбовых соединений и т. п.

Изнашивание при действии электрического тока называют электроэрозионным. Оно происходит в результате воздействия разрядов при прохождении электрического тока (электроды свечи, контакты прерывателя — распределителя, клеммы электроприборов и т. п.).

Коррозионно-механическое изнашивание происходит в результате механического воздействия, сопровождаемого химическим и (или) электрическим взаимодействием материала со средой. Это изнашивание подразделяется на окислительное и изнашивание при фретгинг-коррозии.

Окислительное изнашивание характеризуется тем, что основное влияние иа изнашивание имеет химическая реакция металла с кислородом или окислительной средой. Проявляется этот вид изнашивания у деталей подвижных сопряжений, на поверхности которых образуется твердая пленка окислов. При трении происходит выкрашивание пластически недеформируемых хрупких окислов.

Изнашивание при фретпитг-коррозии возникает при трении скольжения с очень малыми колебательными относительными перемещениями. При ударах и вибрации происходит интенсив- вое окисление соприкасающихся поверхностей вследствие резкой активации шгастически деформируемого металла. В результате на рабочих поверхностях в местах контакта появляется резко выраженное разрушение.

Изнашиванию при фретгинг-коррозии подвергаются посадочные поверхности подшипников качения, болтовые и заклепочные соединения рам и другие детали.

Теория изнашивания, объясняющая механизм механического истирания

Изнашивание

Транспортных средств в эксплуатации

Лекция 2

Причины изменения технического состояния

В результате воздействия внешних сил и сил циклических и динамических нагрузок в процессе работы транспортных средств происходит изменение их технического состояния. Основными постоянно действующими факторами, ухудшающими техническое состояние транспортных средств, являются: изнашивание, пластические разрушения и деформации, усталостные разрушения, коррозия и старение материалов. Важно знать закономерности протекания этих процессов в транспортных средствах, так как эта информация важна как для совершенствования конструкции автомобиля, так и для разработки эффективных мероприятий по предупреждению неисправностей в эксплуатации.

Изнашивание(Wear process) – это процесс отделения материала с поверхности твердого тела и (или) увеличения его остаточной деформации при трении, проявляющийся в постепенном изменении размеров и (или) формы тела. Результатом изнашивания является износ.

Износ (Wear) – результат изнашивания, определяемый в установленных единицах (например, в мкм).

Для объяснения природы трения и изнашивания существуют три теории, дополняющие и уточняющие друг друга. Их исходные положения сводятся в основном к механическому, молекулярному и молекулярно–механическому взаимодействиям между трущимися поверхностями. Отсюда и эти теории называют механической, молекулярной и молекулярно-механической.

Механическая теория. Изнашивание представляет собой процесс деформации и разрушения поверхностных слоев, происходящий в результате механического взаимодействия микронеровностей при скольжении тел.

Важно отметить, что трущиеся детали соприкасаются не всей видимой поверхностью, а лишь микровыступами, пятнами касания. В силу этого удельные нагрузки на отдельные микровыступы достигают больших значений. При таком давлении в контактных точках возникают температурные вспышки локального характера (1000°С) и происходит сваривание микровыступов с мгновенным разрывом мостиков сварки.

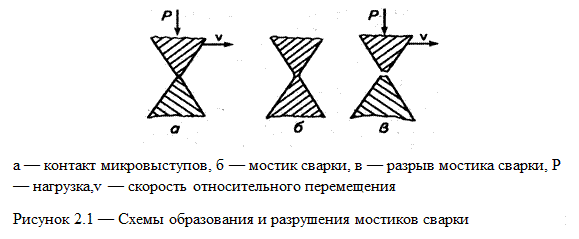

Процесс образования мостиков сварки и последующего их разрушения схематично показан на рисунке 2.1.

Показанный характер износов подтверждается на практике в виде задиров и наплывов на трущихся поверхностях. С течением времени фактическая площадь касания увеличивается. Идет процесс приработки.

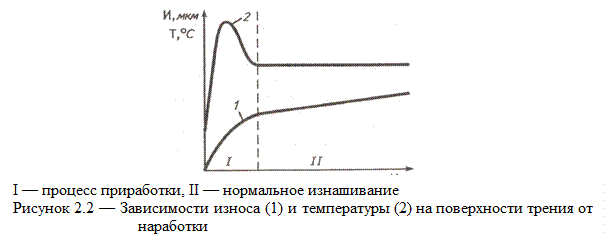

Значительная часть работы трения (70–80 %) переходит в теплоту, поэтому температура на поверхностях трения резко возрастает (I период на кривой изнашивания, рисунок 2.2). При установившемся трении тепловой баланс стабилизируется, и соединение приобретает некоторую среднюю температуру, соответствующую II периоду нормального изнашивания.

В период приработки (рисунок 2.2) происходит “перемалывание” старых микронеровностей, полученных при механической обработке, с образованием новых.

Разделяя процесс изнашивания на два основных периода (первоначальной приработки и нормального изнашивания), механическая теория получила довольно стройный вид. Однако, находясь на позициях механической теории, невозможно объяснить некоторые явления, происходящие при изнашивании материалов. Так, если считать, что изнашивание — следствие лишь процессов деформации и разрушения поверхностных слоев при механическом взаимодействии микронеровностей, то как объяснить тот факт, что чисто обработанные поверхности в процессе трения и изнашивания приобретают определенную шероховатость? Не представляется возможным объяснить и то, что поверхности с высокими механическими свойствами при трении о мягкие поверхности изнашиваются.

Для объяснения указанных явлений профессором Б.В.Дерягиным выдвинута молекулярная теория трения и изнашивания.

Молекулярная теория. Эта теория исходит из допущения существования молекулярных сил взаимодействия между контактирующими микровыступами. Факт существования молекулярной адгезии можно увидеть из эмпирической формулы Кулона, полученной им в 1799 г.

(2.1)

где F — сила трения;

А — молекулярная составляющая силы трения;

µ — коэффициент трения;

N — нормальная нагрузка.

Из этой формулы следует, что при N = О поверхности трения все-таки взаимодействуют, так как сила трения при этом F > О (F = А).

В соответствии с молекулярной теорией трения и изнашивания, на отдельных участках трущихся поверхностей молекулы настолько сближаются, что начинает проявляться взаимодействие молекулярных сил, аналогичное притяжению разноименных зарядов. Результат молекулярного взаимодействия между трущимися телами — износ чисто обработанных поверхностей.

Более полно физическую сущность явлений трения и изнашивания отражает молекулярно–механическая теория, предложенная И.В.Крагельским.

Молекулярно–механическая теория. Эта теория исходит из предположения, что трение имеет двойственную природу и обусловлено как взаимным внедрением микровыступов трущихся поверхностей, так и силами молекулярного взаимодействия. Молекулярное взаимодействие поверхностей трения невозможно без их тесного сближения. При этом неизбежны внедрение и разрушение микровыступов.

Эта теория с учетом влияния на процесс изнашивания вида трения является общепризнанной.
