Сцепление — описание и устройство

На автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 устанавливается сцепление — сухое, однодисковое, постоянно включенное, беззазорное, с тросовым приводом, предназначено для передачи крутящего момента от коленчатого вала двигателя к первичному валу коробки передач с возможностью кратковременного их разъединения и плавного соединения. Плавность включения сцепления обеспечивается кратковременным взаимным проскальзыванием ведомого диска относительно нажимного диска и маховика.

Сцепление установлено на маховике и закрыто алюминиевым картером, который крепится болтами к блоку цилиндров. С другой стороны картер сцепления соединен с картером коробки передач.

На шлицах первичного вала коробки передач свободно установлен ведомый диск сцепления, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску сцепления с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска сцепления на его ступицу передается через пружинный демпфер (гаситель крутильных колебаний).

Ведущая часть сцепления (корзина) крепится к маховику шестью болтами. Корзина сцепления включает в себя нажимной диск, кожух и диафрагменную нажимную пружину. Нажимной диск подвижно закреплен на упругих пластинах внутри кожуха. Под действием диафрагменной пружины ведомый диск сцепления зажимается между нажимным диском и маховиком.

Выключение сцепления происходит при нажатии педали сцепления. К педали сцепления шарнирно крепится верхний наконечник троса. Нижний наконечник троса шарнирно связан с вилкой выключения сцепления, ось которой установлена на двух пластмассовых втулках в картере сцепления.

Выжимной подшипник сцепления — шариковый, радиально-упорный. Муфта выжимного подшипника сцепления надета на направляющую втулку и пружиной прижата к вилке выключения сцепления. При повороте вилки сцепления происходит продольное перемещение выжимного подшипника по направляющей втулке.

Выжимной подшипник сцепления постоянно прижат к лепесткам диафрагменной нажимной пружины и вращается вместе с ней.

При включенном сцеплении его ведущая и ведомая части вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал коробки передач. При нажатии педали сцепления вилка выключения сцепления, поворачиваясь, перемещает выжимной подшипник с его муфтой по направляющей втулке. Выжимной подшипник сцепления воздействует на диафрагменную пружину, которая прогибаясь, отводит нажимной диск от ведомого и передача крутящего момента прекращается. При отпускании педали все детали сцепления под действием пружин возвращаются в исходное положение.

Регулировка привода сцепления (хода педали) осуществляется путем изменения положения нижнего наконечника оболочки троса в кронштейне его крепления.

На автомобилях с двигателями ВАЗ 2112 (1,5i) и ВАЗ 21124 (1,6i) устанавливаются ведущий и нажимной диски сцепления не взаимозаменяемые с другими переднеприводными моделями ВАЗа. Отличить их можно по отверстию между лепестками диафрагменной пружины.

. и двум смещенным к центру пружинам демпфера.

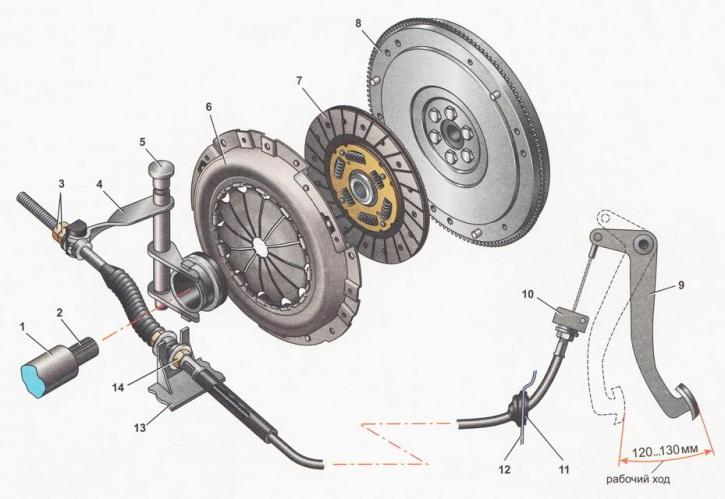

Устройство, схема сцепление на автомобиле ВАЗ 2110: 1 — направляющая втулка выжимного подшипника сцепления; 2 — первичный вал коробки передач; 3 — регулировочные гайки троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки выключения сцепления; 6 — нажимной диск в сборе (корзина сцепления); 7 — ведомый диск сцепления; 8 — маховик двигателя; 9 — педаль сцепления; 10 — кронштейн оболочки троса; 11 — пыльник; 12 — перегородка моторного отсека; 13 — кронштейн на картере коробки передач; 14 — гайки крепления оболочки троса

Сцепление и привод сцепления в сборе

Читайте про принцип работы сцепления на автомобилях ВАЗ 2110, 2111, 2112, а также в чём разница в сцеплении между десятой и двенадцатой моделях.

Схема сцепления: детали

15 – первичный вал коробки передач;

1 – оболочка троса;
2 – нижний наконечник оболочки троса;	16 – нижняя крышка картера сцепления;
3 – кронштейн крепления троса;	17 – картер сцепления;
4 – защитный чехол троса;	18 – нажимная пружина;
5 – нижний наконечник троса;	19 – подшипник выключения сцепления (выжимной подшипник);
6 – регулировочная гайка;	20 – фланец муфты подшипника;
7 – контргайка;	21 – втулка муфты подшипника;
8 – поводок троса;	22 – уплотнитель;
9 – вилка выключения сцепления;	23 – верхний наконечник оболочки троса;
10 – кожух сцепления;	24 – верхний наконечник троса;
11 – болт крепления сцепления к маховику;	25 – кронштейн педали сцепления;
12 – ведущий диск;	26 – пружина педали сцепления;
13 – маховик;	27 – педаль сцепления;
14 – ведомый диск;	28 – упорная пластина.

Принцип работы автомобильного сцепления

В картере из алюминия (17), находится однодисковое сцепление с нажимной пружиной диафрагменного типа. Алюминиевый картер крепится к блоку двигателя тремя болтами и 1-ой шпилькой, и это объединяется с коробкой переключения передач. Кожух сцепления (10) соединяется шестью болтами с маховиком (номер 13). Кожух имеет три отверстия, в которые входят штифты маховика при установке. Кожух (10) соединяется ведущим диском (12) с помощью трёх упругих стальных пластин. Этот узел рекомендуется менять в полном сборе, так как он балансируется на стенде.

Эта замена требуется при уменьшении усилия на педали при выключении сцепления (это говорит о просадке пружины или большой износ поверхности ведущего диска), а также при износе более 0,8 мм лепестков нажимной пружины (18). На шлицах первичного вала (15) коробки переключения передач установлен ведомый диск (14) в сборе с пружинно-фрикционным демпфером крутильных колебаний. Замена требуется если: от заклёпок до накладок меньше 0,2 мм, задирах, растрескивании, неравномерном износе, биение диска в зоне накладок больше чем 0,5 мм. Читайте подробнее статьи про ремонт сцепления и как снять маховик.

Отличие сцепления ВАЗ 2110 от 2112

Сцепление на двигателе ВАЗ 2112, выпускается с другими характеристиками нажимной пружины и пружины демпфера отличить это можно по следующим признакам: по прорези лепестков нажимной пружины (см. рис.1) и пружинам демпфера ведомого диска (см. рис.2)

Лепестки нажимной пружины сцепления двигателя ВАЗ 2112.

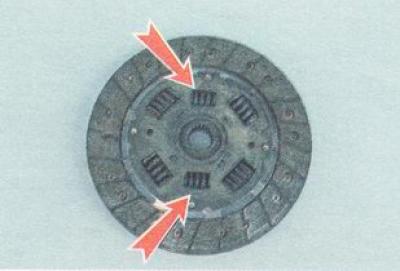

Две пружины из шести на диске нового поколения – меньшего размера и смещены ближе к центру.

Диск нажимной пружины на двигателе ВАЗ 2112 по размерам (200 x 140) точно такой же, как и на модели ВАЗ 2110, но крутящий момент больше на 12 % за счёт усиленной нажимной пружины. На ВАЗ 2110 можно поставить диск нажимной пружины от ВАЗ 2112. При установке нажимного диска от двенадцатки на модель ВАЗ 2110 возрастает усилие при нажатии на педаль сцепления. Диски нажимной пружины от 2110 на 2112 ставить нельзя.

Привод сцепления на автомобиле тросовый и без зазоров (нет свободного хода педали при постоянно включённом сцеплении). В специальном кронштейне (25) на оси установлена педаль сцепления (27), её верхний конец соединяется с наконечником троса (24),оболочка тросика закреплена на кронштейне педали сцепления, а в моторном отсеке на кронштейне (3) силового агрегата. Стальной трос (8) соединяется с вилкой выключения сцепления (номер на схеме 9). Прорезиненный чехол (4) накрывает конец стального троса, гайки (6 и 7) расположенные рядом предназначены для регулировки привода. После регулировки гайки стягивают вместе — контрят.

После замены сцепления необходимо отрегулировать ход педали сцепления (смотрите «Замена троса сцепления»). Со временем накладки ведомого диска стираются и из-за этого ход педали увеличивается. Максимум допустимая норма хода педали сцепления не больше 160 мм.

Устройство сцепления ВАЗ 2110, ремонт и выбор лучшего

Рассмотрим, что такое сцепление на ВАЗ 2110, какую роль оно играет в системе управления автомобилем, какую систему и от какого производителя лучше выбрать. А также – как проверить работоспособность, устранить неисправности.

Схема сцепления ВАЗ 2110

Назначение

Собственно, система сцепления придумана для того, чтобы плавно передавать крутящий момент от коленвала на коробку передач.

Принцип работы и составляющие

Сцепление является однодисковым, с центральной нажимной пружиной. Привод – тросовый. Кожух прикреплен к маховику и нажимному диску. Есть также ведомый диск.

Для десяток «родная» система сцепления – ВИС, и хотя по отзывам многие ее ругают, но также немало тех, кто считает, что лучше ВИС (ВАЗИНТЕРСЕРВИС) для ВАЗа не существует.

Главными составляющими являются:

• Кожух;
• Нажимной и ведомый диски;
• Картер с нижней крышкой. Также имеет опорные плоскости, с помощью которых картер прикреплен к раме;
• Выжимной подшипник для выключения сцепления с муфтой;
• Маховик;
• Вилка для выключения;
• Поводок троса, непосредственно идущий к педали сцепления (крайняя левая).

Таково, вкратце, устройство сцепления ВАЗ 2110.

Выбор альтернативы

Как показывает независимое исследование (по отзывам голосованию в интернете), лучшим комплектом для десятки признано KRAFT-TECH, за ним следует LUK, затем VALEO, SACHS. На пятом месте оказалось сцепление ВИС (ВАЗИНТЕРСЕРВИС) российского производства – для тех, кому родное лучше, понятнее, плюс дешевле.

Кроме того – в ремонте эта система проще: обнаружив неисправности, у ВИС достаточно отрегулировать педаль, подтянуть тросик, и можно ездить дальше. А при потребности заменить все в сборе, выходит значительно дешевле.

Однако, независимо от того, какой комплект выбрали вы для себя: ВИС или одно из европейских (Китай мы не обсуждаем), а может быть «сборный», нужно знать, как определить неисправности, реагировать на них.

Обнаружение и исправление неисправностей

Поговорим о том, как обнаружить неисправности по особым признакам, а также исправить их.

1. Если сцепление ведет, в этом могут быть виноваты:

Недостаточный ход педали, возможно, слишком тугое нажатие. Поможет регулировка привода;

2. Пробуксовывает, то есть – недовключается. Возможные причины:

• Пригорели или износились фрикционные накладки ведомого диска. «Лечится» заменой;
• Замаслились поверхности маховика, обеих дисков. Эти признаки также косвенно свидетельствуют о том, что пора менять сальники двигателя и коробки передач. Также нужно проверить, нет ли подтекания масла через болты, крепящие маховик. В этом случае их лучше посадить на герметик. А замасленные части – промыть (обычно используется уайт-спирит);
• Заедает привод. Проверить, заменить то, что повреждено.

3. Работает, но рывками. Вызвать такую работу сцепления могут:

• Попадание масла на поверхности, о чем сказано выше;
• Заедания в приводе. Проследите «цепочку», устраните неисправности;
• Деформации или повреждения в нажимном диске, требующие замены кожуха вместе с диском.

4. Сильно шумит, когда включается. Скорее всего, это признаки того, что поломались пружины в демпфере. Меняют весь ведомый диск в сборе.

5. Сильно шумит, когда выключается. Первый подозреваемый – подшипник выключения. Он может износиться, повредиться, терять масло. Поэтому, естественно, такой подшипник лучше заменить.

6. При продолжительной работе сцепление может резко выключиться. Причина чаще всего в том, что заел выжимной подшипник. Он находится на направляющей втулке КПП. Изношенный подшипник нужно поменять на новый.

Бывают также другие проблемы. Например, сцепление очень тугое, или же пропало при обгоне. При такой неприятности еще можно потихоньку доехать до гаража, но если сцепление пропало совсем, ехать нельзя, нужно вызывать эвакуатор.

Рассмотрим, как правильно его демонтировать, отремонтировать, затем собрать.

Демонтаж

Чаще всего нужно снимать КПП, особенно если нужна замена, а не просто регулировка. При этом не обязательно сливать из коробки масло.

Для определения неисправности кулисы рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/transmissiya/kulisa.html

• Отключить АКБ;
• Снять воздушный фильтр;
• Отсоединить жгут проводов;
• Автомобиль приподнять, затем ослабить (справа) гайку привода сцепления и открутить полностью слева;
• Снять рычаг подвески, шаровую опору;
• Снять нижнюю защиту двигателя;
• Отсоединить тягу коробки передач;
• Снять картер сцепления и внимательно осмотреть. Основные дефекты, которые может иметь картер – это трещины, износ резьбы или лап, с помощью которых он крепится. Новую резьбу можно нарезать, трещины заварить, таким образом, вернув картер в рабочее состояние;
• Поддомкратив двигатель, снять КПП, получив полный доступ к элементам сцепления.

Также возможна замена сцепления без полного снятия коробки передач:

После ремонта, возможно, вы отметите, что сцепление слишком тугое. Но это легко исправить, не разбирая всей системы – со стороны салона, подрегулировав ход педали.

Устройство сцепления Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

сцепление и привод сцепления в сборе

1 – оболочка троса
2 – нижний наконечник оболочки троса
3 – кронштейн крепления троса
4 – защитный чехол троса
5 – нижний наконечник троса
6 – регулировочная гайка
7 – контргайка
8 – поводок троса
9 – вилка выключения сцепления
10 – кожух сцепления
11 – болт крепления сцепления к маховику
12 – ведущий диск
13 – маховик
14 – ведомый диск
15 – первичный вал коробки передач
16 – нижняя крышка картера сцепления
17 – картер сцепления
18 – нажимная пружина
19 – подшипник выключения сцепления (выжимной подшипник)
20 – фланец муфты подшипника
21 – втулка муфты подшипника
22 – уплотнитель
23 – верхний наконечник оболочки троса
24 – верхний наконечник троса
25 – кронштейн педали сцепления
26 – пружина педали сцепления
27 – педаль сцепления
28 – упорная пластина

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач ваз 2112. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.

Замена необходима при кольцевом износе лепестков нажимной пружины ваз 2112 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или «осадку» пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.

На автомобилях с двигателем ваз 2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Лепестки нажимной пружины сцепления двигателя ВАЗ-2112

Две пружины из шести на диске нового поколения – меньшего размера и смещены ближе к центру

Диск ваз 2110 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на «десятку». При этом несколько возрастает усилие на педали сцепления. «Десятые» диски на «двенадцатый» двигатель ставить нельзя.

Привод сцепления – тросовый, беззазорный (свободный ход педали отсутствует, сцепление постоянно включено). Педаль сцепления 27 установлена на оси в специальном кронштейне 25. Ее верхний конец соединен с наконечником троса 24, оболочка которого со стороны салона закреплена на кронштейне педали сцепления, а в моторном отсеке – на кронштейне 3 силового агрегата. Соответствующий поводок троса 8 соединен с вилкой выключения сцепления 9. Конец троса защищен резиновым чехлом 4, рядом расположены две гайки 6 и 7 для регулировки привода ваз 2111. После регулировки гайки контрят, стянув их вместе.

После замены сцепления регулируется ход педали сцепления ваз 2110 (см. Снятие и регулировка троса сцепления). В процессе эксплуатации накладки ведомого диска ваз 2110 изнашиваются, и ход педали увеличивается. Максимально допустимый ход педали сцепления не должен превышать 160 мм.
