Редуктор 4МЦ2С

Цилиндрические двухступенчатые мотор-редукторы типа 4МЦ2С 63, 4МЦ2С 80, 4МЦ2С 100, 4 МЦ2С 125.

Назначение мотор редуктора 4МЦ2С

Назначение редуктора: мотор редуктор 4МЦ2С цилиндрический двухступенчатый является электромеханическим приводом общемашиностроительного применения. Это является основным назначением цилиндрического мотор редуктора 4мц2с.

Для комплектации применяются специальные асинхронные трехфазные короткозамкнутые двигатели. Применение специальных двигателей повышенной точности позволило монтировать ведущую шестерню непосредственно на валу двигателя.

Редуктор 4МЦ2С выполнен по соосной схеме с расположением валов в вертикальной плоскости.

Корпус редуктора 4мц2с — литой чугунный состыкован в вертикальной плоскости двумя цилиндрическими штифтами и болтами.

Зубчатые передачи редуктора 4МЦ2С — 100Н сделаны с зацеплением Новикова с модифицированным исходным контуром, остальные мотор-редукторы с эвольвентным зацеплением с исходным контуром по ГОСТ 13755-81.

Варианты технического исполнения мотор-редуктора 4МЦ2С: 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125.

Технические характеристики редукторов МЦ2С (4мц2с) находятся здесь.

Условное обозначение редуктора 4МЦ2С при заказе

Условное обозначение редуктора 4МЦ2С при заказе: редуктор 4МЦ2С-80-45-1,5-G110-Ц-У3-380В означет, что редуктор типа 4МЦ2С, с межосевым расстоянием 80 мм, мощньстью комплектующего электродвигателя 1,5кВт, конструктивным исполнением по способу монтажа — G110, вариантом исполнения выходного вала Ц, климатическим исполнением У3 и номинальным напряжением сети переменного тока 380В.

Мотор-редукторы 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125 имеет следующие габаритные и присоединительные размеры:

Цилиндрические мотор-редукторы серии 4МЦ2С

Двухступенчатые соосные цилиндрические мотор-редукторы 4МЦ2С — наиболее распространенное приводное оборудование общего назначения. Неизменно высокий спрос на данные агрегаты обусловлен их высокими эксплуатационными характеристиками и универсальностью. Мотор-редукторы данной серии рассчитаны на продолжительную эксплуатацию до 24 часов в сутки. Устройства оснащаются электродвигателями, питающимися от сети напряжением 380 В и частотой 50 Гц. Также возможна комплектация двигателями, рассчитанными на другие напряжения.

Ключевые преимущества серии:

  • большой ресурс;
  • совместимость с разными типами двигателей (общепромышленными, редукторными);
  • возможность монтажа в различных положениях;
  • устойчивость к продолжительным нагрузкам.

На все оборудование распространяется длительная гарантия. По вопросам расчета и подбора мотор-редуктора 4МЦ2С обращайтесь к нашим специалистам.

Базовые условия использования:

  • Устройство рассчитано на эксплуатацию в условия сети переменного тока 50/ 60Гц;
  • Продолжительность работы может составлять от 8 до 24 часов в сутки, после достижения указанного ранее максимального времени работы, важно давать оборудованию перерыв;
  • Вал цилиндрического редуктора выполняет вращение в обе стороны;
  • Рекомендуется использовать устройство в неагрессивной среде при содержании непроводящей пыли не выше 10 мг/м.куб.;
  • Особенности климатического исполнения редукторов: У — категория размещения 3 (температура воздуха от -400°С до +400°С, использование в закрытых помещениях, имеющих естественную вентиляцию без оборудования, искусственно регулирующего внутренний климат) или исполнение — Т2 (температура от -100°С до +450°С, применяется под навесом, в помещениях);
  • Уровень высоты над уровнем моря не выше 1000 метров.
Читайте также:  После замены прокладки гбц машина не заводиться

РИС 1.
Исполнение на лапах

РИС 2.
Фланцевое исполнение

Типоразмеры Тип электро­двигателя L H В h1 A A1 E G d h К
4МЦ2С-63 63B2 315 255 185 140±0,5 110±0,55 150±0,55 48 15 12 16 160
71В6;71В4 487
71А4; 71А2; 71В2
80В8; 80В6; 80В4; 80В2 517 265
80А6; 80А4 493
80A2 278
90L2; 90L4 538 275 200
4МЦ2С-80 90LA8; 90LB8;90L6; 90L4 590 305 225 170±0,5 115±0,7 180±0,7 75 22 15 18 175
100L6; 100L4; 100L2 635 317
100S4; 100S2 602
4МЦ2С-100 100L8; 100L6; 100L4 675 380 270 212±0,5 130±1 210±1 270 350 14 22 195
112МА6; 112М4; 112М2 695 400 280
100S4 645 380 270
4МЦ2С-125 112МА6; 112МВ6; 112М4 738 480 335 265±1 160±0,7 280±0,7 105 25 19 28 235
132S6; 132S4; 132M6 765
132М4 814
132М2 350
160S4 870 520 335. 350
160М4 910
160S2; 160М2 870

ТАБЛ 1.
Габаритные и присоединительные размеры для исполнения на лапах

Типоразмеры Тип электродвигателя L H В h1 A С R P d h К S
4МЦ2С-63 63В2 315 255 185 140 130js 185 200 240 11 12 150 65
71В6; 71В4 487
71А4:71А2:71В2
80В8; 80В6; 80В4; 80B2 517 265
80А6; 80А4 473 200
80А2 493
90L2 538 275
4МЦ2С-80 90LA8; 90LB8; 90L6; 90L4 590 305 250 170 180JS 240 250 293 14 14 170 85
100L6; 100L4; 100L2 635 317
100S4; 100S2 602 317
4МЦ2С-100 100L8; 100L6; 100L4 675 380 270 212 230JS 275 270 350 14 14 190 115
112МА6; 112М4; 112М2 695 400 280
100S4 645 380 270
4МЦ2С-125 112МА6; 112МВ6; 112М4 738 480 360 260 300js 350 360 440 18 20 235 115
132S6; 132S4; 132M6 765 480
132М4 814 480
132М2 477
160S4; 160S2; 160M2 870 520
160М4 910

ТАБЛ 2.
Габаритные и присоединительные размеры для фланцевого исполнения

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЫХОДНОГО ВАЛА МОТОР-РЕДУКТОРА

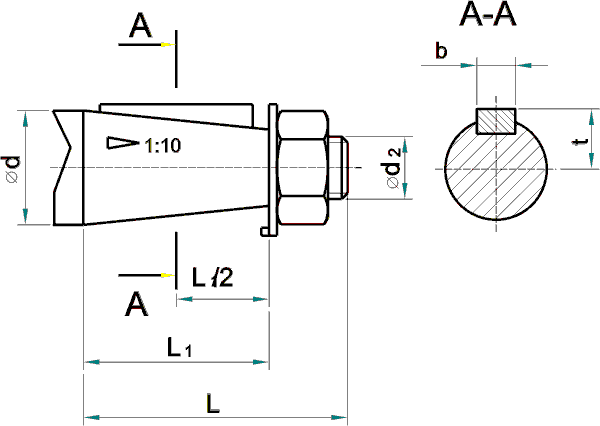

РИС 3.
Конический


РИС 4.
Цилиндрический

4МЦ2С d1 d2 d3 L L1 b t n m
63 28 M16x1,5-8g 28k6 60 42 5 14,9 8 31
80 35 М20х1,5-8g 35k6 80 58 6 18,5 10 38
100 45 М30х2-8g 45k6 110 82 12 23,45 14 48,5
125 55 МЗ6х3-8g 55k6 110 82 14 28,9 16 5

ТАБЛ 3.
Размеры выходного вала мотор-редуктора

РИС 5.
Монтажное исполнение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, H*м Радиальная консольная нагрузка на конце тихоходного вала, Н Масса без смазки, не более, кг Типоразмер двигателя Мощность двигателя КПД мотор-редуктора, %, не менее
4МЦ2С-63 28 175 3300 21 АИР71В6Р3 0,55 66
35,5 140 3000 21 АИР71В6Р3 66
190 3500 27 АИР80А6Р3 0,75 68
45 113 2600 21 АИР71В6Р3 0,55 66
154 3100 27 АИР80А6Р3 0,75 68
56 96 2400 21 АИР71А4Р3 0,55
140 3000 АИР71В4Р3 0,75 73
206 3400 27 АИР80А4Р3 1,1
71 75 2100 21 АИР71А4Р3 0,55 72
105 2600 АИР71В4Р3 0,75 73
148 3000 27 АИР80А4Р3 1,1
90 57 1800 21 АИР71А4Р3 0,55 72
78 2200 АИР71В4Р3 0,75 73
112 2600 27 АИР80А4Р3 1,1
153 3100 АИР80В4Р3 1,5 75
112 47 1700 21 АИР71А4Р3 0,55 72
65 2000 АИР71В4Р3 0,75 73
92 2300 27 АИР80А4Р3 1,1
128 2400 АИР80В4Р3 1,5 75
187 3400 32 АИР90L4Р3 2,2 78
125 43 1600 21 АИР71А4Р3 0,55 72
59 1900 АИР71В4Р3 0,75 73
84 2300 27 АИР80А4Р3 1,1
114 2600 АИР80В4Р3 1,5 75
159 3100 АИР80В2Р3 2,2 80
140 37 1500 21 АИР71А4Р3 0,55 72
52 1800 АИР71В4Р3 0,75 73
73 2100 27 АИР80А4Р3 1,1
101 2500 АИР80В4Р3 1,5 75
149 3100 АИР80В2Р3 2,2 80
180 27 1300 16 АИР63В2 0,55 72
36 1500 21 АИР71А2Р3 0,75 75
53 1800 АИР71В2Р3 1,1
73 2100 27 АИР80А2Р3 1,5 74
107 2500 АИР80В2Р3 2,2 86
150 3000 32 АИР90L2Р3 3,0 81
224 22 1100 16 АИР63В2 0,55 72
29 1300 21 АИР71А2Р3 0,75 75
46 1700 АИР71В2Р3 1,1
63 1900 27 АИР80А2Р3 1,5 74
92 2400 АИР80В2Р3 2,2 86
125 2700 32 АИР90L2Р3 3,0 81
280 18 1000 16 АИР63В2 0,55 72
24 1200 21 АИР71А2Р3 0,75 75
36 1500 АИР71В2Р3 1,1
50 1700 27 АИР80А2Р3 1,5 74
73 2100 АИР80В2Р3 2,2 86
99 2400 32 АИР90L2Р3 3,0 81
4МЦ2С-80 28 250 4000 36 АИР90LА8Р3 0,75 72
368 4800 40 АИР90LВ8Р3 1,1 74
35,5 292 4300
368 4800 37 АИР90L6Р3 1,5 73
45 230 3800 40 АИР90LВ8Р3 1,1 74
304 4400 37 АИР90L6Р3 1,5 73
56 242 3900 37 АИР90L6Р3 1,5 73
366 4800 36 АИР90L4Р3 2,2 78
46 АИР100L6Р3
71 190 3400 37 АИР90L6Р3 1,5 73
303 4300 36 АИР90L4Р3 2,2 78
46 АИР100L6Р3
393 5000 41 АИР100S4Р3 3,0 79
90 228 3800 36 АИР90L4Р3 2,2 78
46 АИР100L6Р3
310 4200 41 АИР100S4Р3 3,0 79
112 185 3400 36 АИР90L4Р3 2,2 78
250 4000 41 АИР100S4Р3 3,0 79
332 4600 47 АИР100L4Р3 4,0 82
125 230 3800 41 АИР100S4Р3 3,0 82
307 4400 47 АИР100L4Р3 4,0 82
140 256 4000 47 АИР100L4Р3 4,0 82
302 4800 51 АИР100L2Р3 5,5 85
180 200 3500 47 АИР100L4Р3 4,0 82
43 АИР100S2Р3 84
280 4200 51 АИР100L2Р3 5,5 85
224 165 3300 43 АИР100S2Р3 4,0 84
227 3800 51 АИР100L2Р3 5,5 85
280 127 2800 47 АИР100S2Р3 4,0 84
175 3300 51 АИР100L2Р3 5,5 85
4МЦ2С-100 28 445 5300 79 АИР100L8Р3 1,5 71
655 6400 81 АИР100L6Р3 2,2 77
31,5 440 5200 79 АИР100L8Р3 1,5 71
35,5 555 6000 81 АИР100L6Р3 2,2 77
710 6700 100 АИРМ112МА6Р3 3,0
45 440 5300 81 АИР100L6Р3 2,2 77
595 6100 74 АИР100S4Р3 3,0 78
56 505 5700 74 АИР100S4Р3 3,0 78
675 6500 81 АИР100L4Р3 4,0 82
71 535 5800 81 АИР100L4Р3 4,0 82
710 6700 99 АИРМ112М4Р3 5,5 83
90 405 5100 81 АИР100L4Р3 4,0 82
545 5900 99 АИРМ112М4Р3 5,5 83
112 450 5400 99 АИРМ112М4Р3 5,5 83
620 6300 100 АИРМ112М2Р3 7,5 85
125 375 4800 99 АИРМ112М4Р3 5,5 83
537 5800 100 АИРМ112М2Р3 7,5 85
140 490 5600
160 445 5200
224 314 4400
280 244 3900
4МЦ2С-125 28 935 7700 122 АИРМ112МА6Р3 3,0 77
1245 8800 126 АИРМ112МВ6Р3 4,0 79
35,5 975 7800 126 АИРМ112МВ6Р3 4,0 79
1340 9200 148 АИРМ132S6Р3 5,5 83
45 780 700 126 АИРМ112МВ6Р3 4,0 79
1120 8400 127 АИРМ112М4Р3 5,5 83
56 880 7400 127 АИРМ112М4Р3 5,5 83
148 АИРМ132S6Р3 5,5 83
1200 8700 151 АИРМ132S4Р3 7,5 84
71 960 7800
1410 9400 166 АИРМ132М4Р3 11,0 85
90 775 7000 151 АИРМ132S4Р3 7,5 84
1140 8500 166 АИРМ132М4Р3 11,0 85
112 895 7500 166 АИРМ132М4Р3 11,0 85
1210 8700 206 АИРМ160S4Р3 15,0 84
140 704 6600 166 АИРМ132М4Р3 11,0 85
940 7700 206 АИРМ160S4Р3 15,0 84
1165 8600 228 АИРМ160М4Р3 18,5 86
180 557 5900 160 АИРМ132М2Р3 11,0 84
760 6900 206 АИРМ160S4Р3 15,0 84
940 7700 228 АИРМ160S4Р3 15,0 84
224 447 5200 160 АИРМ132М2Р3 11,0 84
609 6100 197 АИРМ160S2Р3 15,0
752 6800 207 АИРМ160М2Р3 18,5 86

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Мотор-редуктор 4МЦ2С-63-56-0,75-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:

Мотор-редуктор типа 4МЦ2С с межосевым расстоянием 63 мм, частотой вращения выходного вала 56 об/мин, мощностью электродвигателя. 0,75 кВт, вариантом размещения в пространстве G310, цилиндрическим концом выходного вала Ц, климатического исполнения У, категории размещения 3, категории точности 2, номинального напряжения сети переменного тока 380 В.
