Каким образом менять моторчик в отопителе Land Cruiser 200

Поломки или выход из строя каких-то узлов могут случаться не только в машинах эконом-класса, но и в автомобилях стоимостью порядка пяти миллионов рублей. Например, перестаёт работать моторчик салонного отопителя для печки в Land Cruiser 200. В этой ситуации придётся повозиться, чтобы восстановить систему обогрева внедорожника.

Особенности отопления Land Cruiser

Многие автовладельцы жалуются на работу штатного салонного обогревателя в популярном японском джипе. Даже в новых машинах он слабо выполняет свои обязанности. Опытные специалисты отмечают такие недостатки:

• параллельное подключение задней печки к основной магистрали, что снижает возможности прохождения в ней антифриза;
• задний радиатор чрезмерно удалён от основного источника тепла, поэтому охлаждающая жидкость туда доставляется недостаточной температуры;
• инженеры установили слишком большие каналы для воздуха и разветвили по салону без качественной теплоизоляции, что приводит к потерям энергии во время транспортировки воздушного потока.

С такой конструкцией нередко приходится интенсивно эксплуатировать обогрев на экстремальных режимах. В результате могут быстро изнашиваться такие элементы системы как моторчик штатной печки автомобиля Land Cruiser 200.

Диагностические мероприятия

Современные автомобили начинены немалым количеством электроники. Это позволяет задействовать для мониторинга соответствующее оборудование. Когда имеются проблемы с включением/выключением отопителя, то определить поломку мотора печки Land Cruiser 200 получится с помощью сканера. Диагностическим прибором мониторим параметры блока управления климатом.

В некоторых ситуациях опытные специалисты рекомендуют откинуть клеммы от АКБ на 10-15 минут. За этот период происходит сброс, после которого возможно восстановление параметров. Необходимо при проверке сканером выявить соответствие включенных в реальности режимов и тех, которые определены блоком управления климатом. После этих манипуляций осуществляется контроль входных и выходных сигналов на БУК.

Замена электромотора

На замену отправляется не только тот мотор от печки нового или подержанного Toyota Land Cruiser 200, который полностью перестал работать, но и тот, который издает шумный звук. Причиной посторонних звуков может стать выработка механических узлов (щетки, подшипники, кольца и пр.).

Разборки начинаются в области под бардачком. Демонтируем декоративную панель, которая крепится защелками. Далее открывается доступ к электронному блоку, за которым скрывается необходимый узел.

Отвинчиваем три самореза, удерживающих алюминиевый корпус с электронным устройством. Отключать его от колодок не обязательно. Открывается доступ к установленному нагнетателю с крыльчаткой.

Тремя саморезами удерживается конструкция с электромотором. Выкручиваем их крестовой отверткой. Извлекаем проблемный узел и устанавливаем новый моторчик отопителя. Сборку проводим в порядке, обратном разборке.

Toyota Land Cruiser › Logbook › Устранение гула моторчика печки Toyota Land Cruiser 100

Кряхтение и гул печки стал подз@^бывать (в морозы он только усиливался), да еще и не запускалась пока не постучишь по корпусу печки)) новая оригинал стоит очень дорого. Да есть аналог SAT оч цена дешевая, но и отзывы были противоречивы. У кого-то крутит и всё гуд, а у кого-то свист.шум.вибрации. Да ну нафиг. решил поискать решение проблемы в инете… вроде нашел…дождался тепленького денька.и решился лезть туда)

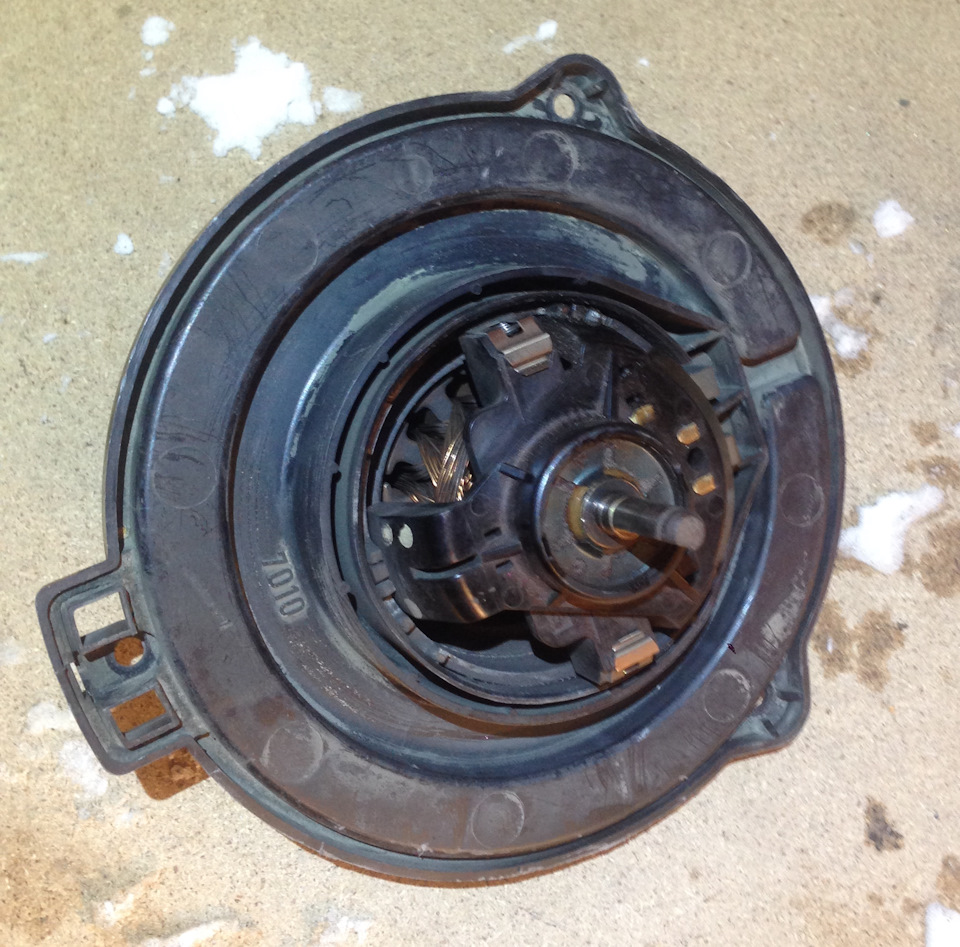

Моторчик печки снимается легко, держится всего на трех винтах на 8. Потом отсоединяем 1 штекер и печка уже в руках. Далее снимаем крыльчатку, предварительно нагреваем феном (можно домашним)

Далее снимаем металлический колпачок и видим это:

Видно под стопором войлок, его пропитываем маслом, нашел у себя пустую 0в20 . поленился купить шприц и лил прям из 4-х литровки.торопился … Не делайте так! ! Я случайно залил все внутренности моторчика щетки, отмотку… Потом пару часов отмывал там всё вдшкой и обезжиривателем.В итоге аккуратно пропитал войлок.
собираем всё обратно и ставим.

Итог: шумы пропали, дуть стал мощнее. Посмотрим на сколько этого колхоза хватит))
Всем добра и тепла!)

Элементы блока отопителя и кондиционера Toyota Land Cruiser 200 с 2007 года (+обновление 2012 года)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Toyota Land Cruiser , система вентиляции Toyota Land Cruiser , система кондиционирования Toyota Land Cruiser , система отопления Toyota Land Cruiser

4. Элементы блока отопителя и кондиционера

Блок электромотора отопителя (он же кондиционера)

Составные элементы

Снятие и установка, разборка и сборка

1. Снять блок отопителя и кондиционера.

2. Снять блок электромотора отопителя:

• Отвернуть винт.
• Отсоединить разъем и зажим.
• Отсоединить фиксатор и снять блок электромотора отопителя.

3. Отвернуть три винта и снять сервомеханизм:

4. Отвернуть три винта и снять электромотор отопителя.

5. Отсоединить два фиксатора и снять противопылевой фильтр.

6. Сборка производится в порядке обратном разборке.

Передний электромотор отопителя

Составные элементы

Снятие и установка

1. Снять приборную панель.

2. Отсоединить разъем, отвернуть три винта и снять электромотор.

3. Установка производится в порядке обратном снятию.

Задний электромотор отопителя

Составные элементы

1. Задний электромотор отопителя.
2. Блок отопителя.
3. Задний электромотор отопителя.
4. Блок отопителя.

Снятие и установка

1. Снять задний блок отопителя.

2. Отсоединить разъем, отвернуть три винта и снять мотор.

3. Установка производится в порядке обратном снятию.

Проверка мотора

Омметром проверить сопротивление между выводами 1-4. Если полученное значение не соответствует номинальному, заменить мотор новым.

Примечание:
Номинальное значение сопротивления: 2,0 – 4,0 kΩ.

PTC-нагреватель

Составные элементы

Снятие и установка

1. Снять блок отопителя и кондиционера

2. Отвернуть два винта.

3. Отсоединить три фиксатора и снять PTC-нагреватель.

4. Установка производится в порядке обратном снятию.

Проверка нагревателя

Омметром проверить сопротивление между выводами разъемов. Если полученные значения отличаются от табличных, заменить PTC-нагреватель новым.

Стандартные значения сопротивления:

Выводы разъемов	Температура	Значение
А-1 ─ В-1	23 — 25º С	0,5 – 2,5 Ω
А-2 ─ В-1	23 — 25º С	0,5 – 2,5 Ω
А-2 ─ В-2	23 — 25º С	0,5 – 2,5 Ω
А3 ─ В-2	23 — 25º С	0,5 – 2,5 Ω
