Профилактическое техническое обслуживание двигателя Cummins начинается с ежедневной проверки состояния двигателя и его систем. Перед пуском двигателя проверьте уровень масла и охлаждающей жидкости. Осмотрите двигатель на предмет:

• утечки жидкостей
• незакрепленных или поврежденных деталей
• изношенных или поврежденных ремней
• любых изменений во внешнем виде двигателя

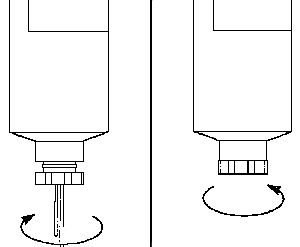

Фильтр-водоотделитель топливный. Слив отстоя

Ежедневно сливайте воду и осадок из водоотделителя.

• Остановите двигатель. Рукой откройте сливной кран. Поверните кран против часовой стрелки на 4 полных оборота пока он не выйдет на 1 дюйм. Сливайте воду из фильтра до тех пор, пока не появится чистое топливо.
• Внимание! Не затягивайте кран слишком сильно, чтобы не сорвать резьбу.
• Рукой надавите на кран вверх и закройте его поворотом 10 часовой стрелке.

Примечание: Если в слив уйдет более 2-х унций, то необходимо повторно заправить фильтр, чтобы избежать трудностей при пуске. См. «Топливные магистрали низкого давления и топливные фильтры — прокачка».

Проверка уровня масла

— ОСМОТРЕТЬ, ПРОВЕРИТЬ.

Нельзя эксплуатировать двигатель, если уровень масла ниже метки «L» (нижний) или выше метки «Н» (верхний) на указателе уровня.

Проверять уровень масла нужно через 15 минут после останова двигателя. Этого времени достаточно, чтобы масло стекло в поддон картера.

Примечание: Для правильного замера уровня масла автомобиль должен стоять строго в горизонтальном положении.

Объем масла между метками «L» и «Н»:

• 4-цилиндровый — 0,95 л [1.0 ам.кварта]
• 6-цилиндровый -1,89 л [2.0 ам. кварты]

Проверка уровня охлаждающей жидкости

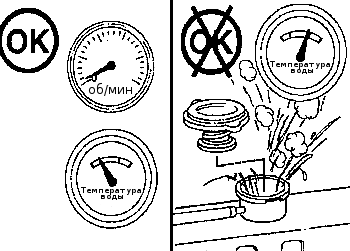

Осторожно! Нельзя снимать крышку наливной горловины радиатора на горячем двигателе. Прежде чем снять крышку, обеспечивающую заданное давление в системе охлаждения, следует подождать, пока температура охлаждающей жидкости не опустится ниже 50 ° С [120 ° F]. Несоблюдение этого требования может привести к сильным ожогам от горячих брызг и паров охлаждающей жидкости. Для снятия избыточного давления в системе охлаждения отворачивайте крышку медленно и осторожно.

Примечание: Для устранения утечек в системе охлаждения нельзя применять герметизирующие добавки, т. к. они могут привести к образованию пробок в системе охлаждения, ограничить поток охлаждающей жидкости и вызвать перегрев двигателя.

Уровень охлаждающей жидкости необходимо проверять ежедневно.

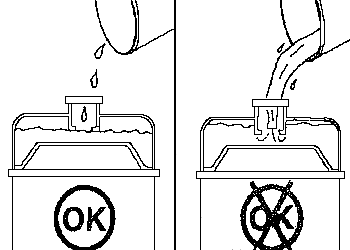

Внимание! Нельзя доливать холодную охлаждающую жидкость в горячий двигатель, т. к. могут пострадать литые детали. Дайте двигателю остыть до температуры ниже 50 ° С [120 ° F] прежде чем доливать охлаждающую жидкость.

Примечание: Прежде, чем пускать двигатель убедитесь, что система охлаждения заправлена полностью.

При заправке системы охлаждения оставляйте незаполненной наливную горловину радиатора или расширительную камеру.

Примечание: Некоторые радиаторы имеют две наливные горловины, поэтому когда система охлаждения не заполнена, то заливку охлаждающей жидкости необходимо производить через обе наливные горловины.

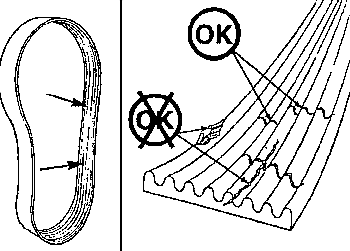

Осмотр ремня

Состояние ремня проверяйте осмотром на отсутствие пересекающихся трещин. Допускаются поперечные (по ширине ремня) трещины. Не допускается пересечение продольных (по длине ремня) трещин с поперечными. Ремень подлежит замене в случае износа или выкрашивания его фрагментов.

Осмотр вентилятора

Осторожно! Поврежденные лопасти вентилятора могут стать причиной травм. Не пытайтесь провернуть коленчатый вал двигателя воздействуя на крыльчатку вентилятора. Это может привести к поломке лопасти (ей) и вывести вентилятор из строя.

Примечание: Для проворота коленчатого вала следует использовать специальную шестерню.

Необходим ежедневный визуальный контроль состояния вентилятора. Осматривайте вентилятор с целью проверить, нет ли на нем трещин, прослабленных залепок, изогнутых или слабо закрепленных лопастей. При необходимости затяните болты. При обнаружении поломок вентилятор замените.

Проверка уровня масла в картере двигателя Cummins

1. Установить автомобиль на ровной горизонтальной поверхности. Включить стояночный тормоз.
2. Перед проверкой уровня масла заглушить двигатель, выждать не менее 15 минут. За это время масло стечет в поддон картера двигателя.
3. Поднять кабину автомобиля.
4. Проконтролировать уровень масла при помощи измерительного щупа (см. рис. Проверка уровня масла в двигателе Cummins). Щуп находится на двигателе с левой стороны по ходу движения автомобиля. Доступ к нему открывается через люк в шумоизоляционном экране.
Уровень масла должен быть между отметками «MIN» и «MAX» измерительного щупа.
5. При необходимости долить масло через маслозаливную горловину. Маслозаливная горловина находится в передней части двигателя.
Смазочные материалы применять в соответствии с рекомендациями, приведенными в приложениях Б, В.
При превышении уровня заполнения маслом возможно повреждение двигателя. Для слива масла рекомендуется обратиться в сервисный центр.
При сливе масла не допускать попадания смазочных материалов в канализацию, открытые водоемы, грунтовые воды или в почву.
Проверка трубки сапуна картера двигателя (см. рис. Проверка уровня масла в двигателе Cummins).
Проверить трубку сапуна на наличие внутри нее загрязнений и льда. В условиях льдообразования проверять трубку чаще. Не допускается перегиб сапуна.

Проверка уровня масла в двигателе Cummins
1 — щуп измерительный; 2 — трубка сапуна; 3 — маслозаливная горловина

Проверка уровня масла в картере двигателя Камаз

1. Установить автомобиль на ровной горизонтальной поверхности. Включить стояночный тормоз.
2. Перед проверкой уровня масла заглушить двигатель, выждать не менее 4-5 минут. За это время масло стечет в поддон картера двигателя.
3. При необходимости поднять кабину.
4. Проконтролировать уровень масла при помощи измерительного щупа (см. рис. Проверка уровня масла в картере двигателя КАМАЗ). Щуп находится на двигателе с правой стороны по ходу движения автомобиля. Доступ к нему открывается через люк в шумоизоляционном экране.
Уровень масла должен быть между отметками «В» и «Н» измерительного щупа.
5. Если уровень масла ниже, чем на 10 мм от отметки «В», то долить масло через маслоналивную горловину, предварительно очистив её. Если уровень выше отметки «В», то слить масло, вывернув пробку поддона. Маслозаливная горловина находится на двигателе с правой стороны по ходу движения автомобиля. Доступ к ней открывается через люк в шумоизоляционном экране.
Смазочные материалы применять в соответствии с рекомендациями, приведенными в приложениях Б, В.
Примечание: объем масла между отметками «В» и «Н» измерительного щупа составляет 4 л.
При превышении уровня масла выше метки «В» возможен выброс масла из сапуна.

Проверка уровня масла в картере двигателя КАМАЗ
1 – маслозаливная горловина; 2 — щуп

Раздел 1. Инструкция по эксплуатации двигателя CUMMINS

Правильный уход за двигателем CUMMINS обеспечит ему длительный срок службы, более высокие эксплуатационные качества и показатели экономичности. Ежедневно производите контрольную проверку двигателя в соответствии с рекомендациями Раздела 2.

Ежедневно проверяйте работоспособность указателей давления масла и температуры охлаждающей жидкости, контрольных ламп и других приборов.

Осторожно! НЕ ДОПУСКАЙТЕ РАБОТЫ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ В МЕСТАХ, ГДЕ ИМЕЮТСЯ ИЛИ МОГУТ БЫТЬ ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ГАЗЫ ИЛИ ИСПАРЕНИЯ. Через систему воздухозабора они могут попасть в цилиндры двигателя и вызвать работу двигателя на оборотах , превышающих предельно допустимые, что может привести к возгоранию, взрыву и/или нанести значительный материальный ущерб. Существует множество средств обеспечения безопасности в этом случае, например, устройства, отключающие подачу воздуха в цилиндры с целью исключения разгона оборотов двигателя в условиях когда может произойти разлив топлива или утечка газа и возникнуть пожароопасная среда. Помните, что фирма «Камминз» не может знать всех условий применения Вашего двигателя. ОТВЕТСТВЕННОСТЬ ЗА БЕЗОПАСНОСТЬ РАБОТЫ ДВИГАТЕЛЯ В НЕБЛАГОПРИЯТНЫХ УСЛОВИЯХ НЕСУТ ЕГО ВЛАДЕЛЬЦЫ И МЕХАНИЗАТОРЫ.

За дополнительной информацией обращайтесь на станции технического обслуживания и ремонта, являющиеся полномочными представителями фирмы «Камминз».

Пуск автомобильного двигателя CUMMINS (ТНВД Bosch VE и Р с регулятором частоты вращения RQV-K) при температуре выше 16 ° С [60 ° F]

Уберите ногу с педали подачи топлива. Топливный насос VE имеет внутренний пусковой контур, который автоматически обеспечивает пусковую подачу топлива. Рядный топливный насос обеспечивает достаточное количество топлива для пуска двигателя при свободном положении педали.

ТНВД Bosch VE, Bosch A, MW и Р с регуляторами частоты вращения RQV и RQV-K — ниже 16 ° С [60 ° F]

После включения стартера нажмите педаль подачи топлива до упора. Полностью нажатая педаль обеспечивает достаточную подачу топлива насосом VE для пуска двигателя и поддержания его работы сразу после пуска. Для рядных топливных насосов с регуляторами RQV и RQV-K полное нажатие педали требуется для выдвижения и удержания рейки насоса в положение пусковой подачи топлива. Нажимать педаль подачи топлива нужно после включения стартера, чтобы рычаг останова двигателя на насосе мог перейти в рабочее положение до начала движения педали.

Промышленные / судовые двигатели

Все насосы — выше 0 ° С [32 ° F].

Уберите ногу с педали подачи топлива. Все регуляторы автоматически обеспечивают пусковую подачу топлива при свободном положении педали.

Распределительные насосы — ниже 0 ° С [0 ° F]

При проворачивании коленчатого вала нажмите педаль подачи топлива до упора, что обеспечит пусковую подачу топлива и поддержание работы двигателя сразу после пуска.

Рядные насосы — ниже 0 ° С [32 ° F]

Уберите ногу с педали подачи топлива. Регулятор числа оборотов RSV оснащен «стартовой пружиной», которая автоматически переводит рейку насоса в положение пусковой подачи топлива.

Алгоритм процедуры пуска двигателя

— Педаль подачи топлива нажать после включения стартера.

— Отключите от двигателя приводимый агрегат или, если есть коробка передач, установите нейтральную передачу.

— Если в системе питания двигателя топливом установлен отдельный выключатель подачи топлива, электрический или механический, то установите его в положение «RUN » (работа).

— Для рядных насосов Bosch полностью нажмите педаль после включения стартера.

Внимание: Во избежание поломки стартера продолжительность его работы не должна превышать 30 секунд с интервалами между попытками пуска 2 минуты (касается только электрических стартеров).

— Если за три попытки двигатель пустить не удалось, проверьте систему подачи топлива. Отсутствие голубого или белого дыма на выхлопе при прокручивании коленчатого вала стартером свидетельствует о том, что в цилиндры двигателя топливо не поступает.

— Сразу же после пуска двигателя переведите педаль подачи топлива в положение холостого хода.

— Показания давления масла в смазочной системе должны появиться в течение 15 секунд после пуска двигателя — следите за показаниями приборов.

— При пуске холодного двигателя частоту вращения коленчатого вала увеличивайте постепенно, чтобы обеспечить достаточную подачу масла к подшипниками коленчатого вала.

Внимание! Двигатель не должен работать на холостом ходу в течение длительного времени. Продолжительные периоды работы (более 10 мин.) на холостом ходу могут нанести вред двигателю, т.к. из-за чрезмерного падения температуры в камере сгорания топливо сгорает не полностью. Это вызывает закоксовку отверстий распылителя форсунки и поршневых колец и может вызвать заедание клапанов. Если температура охлаждающей жидкости слишком падает (60 ° С [140 ° F], то несгоревшее топливо будет смывать масло со стенок цилиндров и разжижать масло в картере двигателя, в результате чего все подвижные детали двигателя не получат смазочное масло в нужном количестве.

Двигатель должен проработать 3-5 минут на холостом ходу, прежде чем давать ему нагрузку.

Внимание! Если для пуска двигателя используется внешний электрический источник, то соединяйте его проводами (перемычками) параллельно основной аккумуляторной батарее. Во избежание случайного пуска перед подключением внешнего электрического источника установите выключатель подачи топлива в положение «OFF» (выключено) и выньте ключ из замка выключателя приборов и стартера.

Эксплуатация двигателя в холодное время года

Требования к средствам облегчения пуска

Обращайтесь к приведенной ниже схеме для определения необходимых средств облегчения пуска двигателя в холодное время года.

При эксплуатации двигателя в условиях низких температур — ниже 0° С [32° F] — порядок пуска холодного двигателя имеет особенности, оговоренные выше.

При температуре окружающей среды ниже 0° С [32 ° F] необходимо дать двигателю поработать на холостых оборотах в течение 5 минут и только затем давать полную нагрузку.

На автомобилях, оборудованных двигателем с воздушным охлаждением наддувочного воздуха, в холодное время года можно использовать утеплитель радиатора, однако его конструкция должна быть такой, чтобы утеплитель не закрывал всю фронтальную поверхность радиатора.

Для сохранения работоспособности охладителя наддувочного воздуха (ОНВ) необходимо оставить незакрытой поверхность радиатора площадью не менее 770 см 2 (28 см X 28 см).

На двигателях с воздушным ОНВ, имеющим жалюзи, которые регулируют прохождение воздуха через охладитель, должны быть предусмотрены устройства, обеспечивающие открытие жалюзи при повышении температуры воздуха во впускном коллекторе, что поможет избежать перегрева и отказа двигателя.

Пуск двигателя в холодное время года

С применением пусковой жидкости и механического или электромеханического дозатора

— Установите педаль подачи топлива в среднее положение.

— Отключите от двигателя приводимый механизм или, если есть коробка передач, установите нейтральную передачу. Поверните ключ выключателя приборов и стартера в первое фиксированное положение, чтобы открыть отсечной клапан топливного насоса.

— При проворачивании коленчатого вала двигателя стартером обеспечьте подачу пусковой жидкости включением дозирующего устройства.

— Показание давления масла в системе должно появиться на манометре в течение 30 секунд после пуска двигателя.

Использование пусковой жидкости без дозатора

Осторожно! Нельзя использовать пусковую жидкость у открытого огня, либо с применением пускового подогревателя или факельного устройства. Такое сочетание чревато взрывом.

Осторожно! Нельзя вдыхать пары пусковой жидкости, поскольку они могут нанести вред здоровью.

Внимание! Не допускайте впрыскивания слишком большого количества пусковой жидкости, т.к. это может вызвать повреждение двигателя.

— Впрысните дозу пускового топлива во впускной патрубок воздухоочистителя, в то время как Ваш помощник стартером проворачивает коленчатый вал.

Осторожно! Нельзя использовать летучие жидкости для облегчения пуска двигателя при работе в подземных шахтах или туннелях из-за опасности взрыва. Указания на этот счет можно получить у местных органов надзора за безопасностью работ.

Пуск двигателя после длительного простоя или смены масла

После каждой смены масла или простоя двигателя свыше 30 дней необходимо выполнить следующие операции, которые обеспечивают достаточную циркуляцию масла в смазочной системе двигателя:

• Отсоедините электрический провод от электромагнитного отсечного клапана топливного насоса высокого давления.

• Проворачивайте коленчатый вал двигателя стартером до появления давления на манометре или до тех пор, пока не погаснет сигнальная лампочка аварийного давления масла.

• Подсоедините электропровод к электромагнитному отсечному клапану.

• Пуск двигателя осуществляется в обычном порядке, (см.» Пуск двигателя»)

• О прокачке топливной системы смотрите Раздел 5, «Топливная система-Прокачка»

Работа двигателя CUMMINS КАМАЗ

Двигатель не должен долго (более 1 мин.) работать с полной нагрузкой при частоте вращения коленчатого вала ниже максимального крутящего момента (1100 -1600 об/мин в зависимости от параметров конкретного двигателя).

Перед тем, как остановить двигатель после работы с полной нагрузкой, дайте ему поработать на холостом ходу от 3 до 5 минут.

Постоянно контролируйте давление масла и температуру охлаждающей жидкости по показаниям приборов. Рекомендации о рабочих давлении и температуре даны в Разделе V. Необходимо остановить двигатель, если давление масла или температура охлаждающей жидкости превышают значания, указанные в технической характеристике двигателя.

Внимание! Длительная работа двигателя при температуре охлаждающей жидкости ниже 60 °С [140 °F] или выше 100 ° С [212 ° F] может вызвыть повреждение двигателя.

Если двигатель начнет перегреваться, снизьте нагрузку на него, для чего отпустите педаль подачи топлива или перейдите на пониженную передачу либо сделайте то и другое до тех пор, пока температура двигателя не снизится до нормальных рабочих пределов. Если температура двигателя не снижается при этом, нужно остановить двигатель и обратиться к Разделу Т — «Отыскание неисправностей и способы их устранения» или к полномочным представителям фирмы «Камминз».

Большинство неисправностей заранее дают о себе знать. Поэтому всегда будьте внимательны к изменениям характера работы двигателя, звукам и внешнему виду двигателя, которые могут указывать на необходимость проведения технического обслуживания и ремонта. Ниже перечислены некоторые признаки изменений в работе двигателя, на которые следует обращать внимание:

— Перебои в работе цилиндров

— Подтекание топлива, масла или охлаждающей жидкости

— Появление необычных шумов

— Повышенный расход масла

— Резкое изменение рабочей температуры двигателя и давления масла

— Повышенный расход топлива

Рабочий диапазон двигателя

Внимание ! Двигатели Камминз имеют конструкцию, позволяющую им успешно работать с полной нагрузкой на переходных режимах с числом оборотов коленчатого вала вплоть до величины, соответствующей максимальному крутящему моменту, что соответствует рекомендациям по вождению автомобиля с хорошим уровнем экономичности. Длительная же работа двигателя с полной нагрузкой на оборотах коленчатого вала ниже величины, соответствующей максимальному крутящему моменту (от 1100 до 1600 об/мин в зависимости от конкретного двигателя) сокращает ресурс двигателя до капитального ремонта, может вызвать серьезные повреждения и считается плохой практикой эксплуатации двигателя.

Внимание ! Ситуация, когда двигатель работает с числом оборотов коленчатого вала ниже величины, соответствующей максимальному крутящему моменту, может возникнуть при переключении передач из-за разницы в передаточных отношениях между передачами, однако работа двигателя в таком режиме не должна продолжаться более 1 минуты.

Внимание ! Работа двигателя в диапазоне, превышающем максимальное число оборотов холостого хода, может вызвать серьезные повреждения двигателя. При движении на крутом уклоне используйте передачи в сочетании с моторным и рабочим тормозами для того, чтобы контролировать скорость автомобиля и число оборотов коленчатого вала двигателя.

Остановка двигателя CUMMINS

Перед остановом двигателя после работы с полной нагрузкой дайте ему поработать на холостом ходу в течение 3-5 минут, что обеспечит постепенное и равномерное охлаждение двигателя.

Переведите ключ зажигания в положение OFF (ВЫКЛЮЧЕНО).
