Лабораторная работа: Электрооборудование автомобилей
| Название: Электрооборудование автомобилей Раздел: Рефераты по физике Тип: лабораторная работа Добавлен 17:03:58 08 января 2011 Похожие работы Просмотров: 888 Комментариев: 14 Оценило: 3 человек Средний балл: 4 Оценка: неизвестно Скачать | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Iв , А | S, А | U1 , В | U, В | nг , об/мин |
| 1.3 | 13 | 19.5 | 2.99 | 550 |
| 1 | 18 | 27 | 2.3 | 750 |
| 0,9 | 15 | 22.5 | 2.07 | 850 |
| 0,8 | 12 | 18 | 1.84 | 1000 |
| 0,7 | 10 | 15 | 1.61 | 1250 |
| 0,6 | 7 | 10.7 | 1.38 | 1450 |
| 0,5 | 4 | 6 | 1.15 | 1650 |
| 0,5 | 2 | 3 | 1.15 | 1800 |
| 0.4 | 2 | 3 | 0.92 | 2250 |
| Объект испытания: Классика | ||||
Рис. 2. Выходная характеристика генератора переменного тока
Лабораторная работа 2 «Испытание регулятора напряжения»
-приобретение практических навыков по испытанию регулятора напряжения.
-ознакомиться с особенностями устройства лабораторной установки;
-изучить методику экспериментального получения регулировочной характеристики;
-провести испытание, обработать результаты измерений, оформить отчет.
Испытания регулятора напряжения 2 выполняют в лабораторных условиях с использованием основных элементов системы электроснабжения: генератора переменного тока, выпрямительного блока, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 с ручным управлением. С помощью устройств 3, 4, 5 и 6 для измерения и регистрации показаний определяют ток возбуждения Iв , ток нагрузки Iг , напряжение Uг и число оборотов nр генератора.

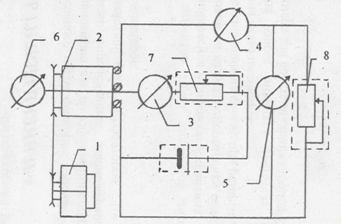

Рис. 1. Схема лабораторной установки для испытания регулятора напряжения: 1 – нагружающий привод; 2 – объект испытаний; 3, 4, 5 и 6 – устройства для снятия и регистрации показаний.
Результаты измерения и вычисления
| Iв , А | Uг , В | nр , об/мин |
| 0,8 | 16 | 2600 |
| 1,0 | 16 | 2300 |
| 1,6 | 16 | 2000 |
| 2,0 | 14 | 1700 |
| 1,5 | 11 | 1400 |
| 1,4 | 11 | 1100 |
| Объект испытания: А-308 | ||
Рис. 2. Выходная характеристика регулятора напряжения
Лабораторная работа 3 «Испытание стартерного электродвигателя»
-приобретение практических навыков по испытанию стартерного электродвигателя.
-ознакомиться с особенностями лабораторной установки;
-изучить методику экспериментального определения электромеханической характеристики;
-провести испытание, обработать результаты измерений, оформить отчет.
Испытание стартерного электродвигателя 2 выполняются в лабораторных условиях с использованием основных элементов системы электростартерного пуска: аккумуляторной батареи, тягового реле, приводного механизма, редуктора приводного механизма (рис. 1). Лабораторная установка оборудована нагружающим барабанным тормозным механизмом 1 с ручным управлением. С помощью устройств 3, 4, 5 и 6 определяют ток якоря Iс , момент сопротивления повороту вала нагружающего механизма Мд , напряжение Uс подводимое к стартеру и число оборотов вала электродвигателя nc .

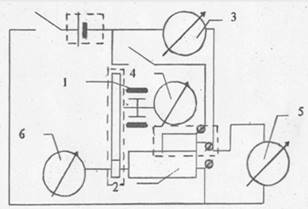

Рис. 1. Схема лабораторной установки для испытания стартерного электродвигателя: 1 – нагружающий механизм; 2 – объект испытаний; 3, 4, 5 и 6 – устройства для снятия и регистрации показаний.
Результаты измерений и вычислений
| Ic , A | Uc , B | Mд , Н·м | nc ,об/мин | Мс = Мд ·up /ηp , Н·м | Рс = Mc ·nc /9,55,кВт | Рэл =Ic ·Uc , Вт | η=Рс /Рэл |
| 35 | 10,0 | 0 | 7500 | 0 | 0 | 350 | 0 |
| 50 | 9,0 | 10 | 5200 | 127,11 | 69,212 | 450 | 153,81 |
| 55 | 8,7 | 20 | 4300 | 254,22 | 114,467 | 478,5 | 239,22 |
| 80 | 7,4 | 35 | 2500 | 444,89 | 116,463 | 592 | 196,73 |
| 120 | 7,0 | 70 | 800 | 889,78 | 74,536 | 840 | 88,73 |
| 130 | 6,0 | 85 | 200 | 1080,44 | 22,627 | 780 | 29,01 |
| 140 | 5,1 | 100 | 0 | 1271,11 | 0 | 714 | 0 |
| Объект испытания: | |||||||

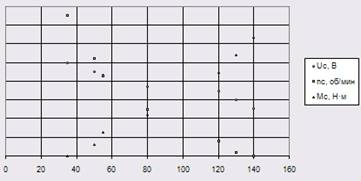

Рис. 2 Характеристика стартерного электродвигателя (электромеханическая)
Лабораторная работа 4 «Испытания катушки зажигания»
-приобретение практических навыков по испытанию катушки зажигания.
-ознакомиться с особенностями лабораторной установки;
-изучить методику экспериментального определения рабочей характеристики;
-провести испытания, обработать результаты измерений, оформить отчет.
Испытания катушки зажигания 2 выполняются в лабораторных условиях с использованием основных приборов классической системы зажигания: прерывателя, конденсатора, добавочного сопротивления, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 с ручным управлением. С помощью устройств 3, 4 и 5 определяют: число n оборотов вала прерывателя, ток разрыва Ip , искровой промежуток S.
Рис. 1. Схема лабораторной установки для испытания системы зажигания: 1 – нагружающий привод; 2 – объект испытаний; 3, 4 и 5 – устройства для снятия и регистрации показаний.
| n, об/мин | Ip , A | S, мм | U2m =S·1,5, кВ | U1m =Ip ·Rw1 , B | tз =[αз /(αз +αр )]·[60/(n·Z)], c |
| 525 | 0,3 | 14 | 21 | 0,21 | 34,13 |
| 700 | 0,7 | 13 | 19,5 | 0,49 | 45,50 |
| 900 | 0,6 | 14 | 21 | 0,42 | 58,50 |
| 1150 | 0,5 | 13 | 19,5 | 0,35 | 74,75 |
| 1500 | 0,4 | 12 | 18 | 0,28 | 97,50 |
| 3100 | 0,4 | 7 | 10,5 | 0,28 | 201,50 |
| 3500 | 0,3 | 4 | 6 | 0,21 | 227,50 |
| Объект испытания: | |||||

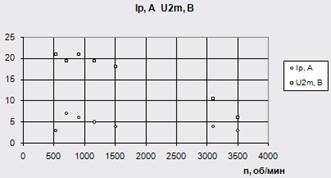

Рис. 2 Характеристика транзисторной системы
| n, об/мин | Ip , A | S, мм | U2m =S·1,5, кВ | U1m =Ip ·Rw1 , B | tз =[αз /(αз +αр )]·[60/(n·Z)], c |
| 550 | 0,3/1,6 | 12 | 19,2 | 3,68 | 35,75 |
| 750 | 0,22/1,5 | 21 | 31,5 | 3,45 | 48,75 |
| 900 | 0,18/1,4 | 21 | 29,4 | 3,22 | 58,50 |
| 1000 | 0,2/1,4 | 21 | 29,4 | 3,22 | 65,00 |
| 1150 | 0,16/1,25 | 20 | 25 | 2,875 | 74,75 |
| 1300 | 0,14/1,2 | 20 | 24 | 2,76 | 84,50 |
| 1500 | 0,12/1,2 | 19 | 22,8 | 2,76 | 97,50 |
| 1700 | 0,1/1,1 | 18 | 19,8 | 2,53 | 110,50 |
| 1900 | 0,09/1,0 | 17 | 17 | 2,3 | 123,50 |
| 2100 | 0,08/1,0 | 16 | 16 | 2,3 | 136,50 |
| Объект испытания: | |||||
Рис. 3 Характеристика контактной системы
Лабораторная работа 5 «Испытание регулятора момента зажигания»
-приобретение практических навыков по испытанию регулятора момента зажигания.
-ознакомиться с особенностями лабораторной установки;
-изучить методику экспериментального определения выходной характеристики;
-провести испытания, обработать результаты измерений, оформить отчет.
Испытания механического регулятора угла зажигания 2 выполняются в лабораторных условиях с использованием основных аппаратов классической системы зажигания: прерывателя, конденсатора, добавочного сопротивления, катушки зажигания, аккумулятора (рис. 1). Лабораторная установка оборудована электрическим нагружающим приводом 1 и вакуумным насосом 6 с ручным управлением. С помощью устройств 3, 4 и 5 определяют: число n оборотов вала прерывателя, угол φ смещения, разряжение Δp.
Рис. 1. Схема лабораторной установки для испытания регулятора момента зажигания: 1 – нагружающий привод; 2 – объект испытаний; 3, 4 и 5 – устройства для снятия и регистрации показаний.
| φ, град | n, об/мин |
| 0 | 600 |
| 4 | 750 |
| 5 | 1000 |
| 6 | 1150 |
| 7 | 1300 |
| 8 | 1450 |
| 8 | 1650 |
| 8 | 1750 |
| 8 | 1900 |
| 9 | 2100 |
| 10 | 2450 |
| 10 | 2600 |
| Объект испытания: центробежный регулятор | |
Рис. 2 Выходная характеристика центробежного регулятора
| φ, град | Δp, мм.рт.ст. |
| 1 | 710 |
| 1 | 660 |
| 1 | 610 |
| 3 | 560 |
| 6 | 510 |
| 8 | 460 |
| 10 | 410 |
| 10 | 360 |
| Объект испытания: вакуумный регулятор | |

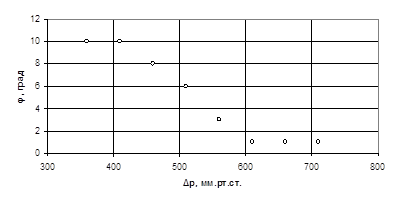

Рис. 3 Выходная характеристика вакуумного регулятора
Лабораторно-практическая работа Тема: Ремонт электрооборудования автомобиля
Лабораторно-практическая работа № 8
Тема: Ремонт электрооборудования автомобиля
Цель: формирование умений и навыков по ремонту узлов электрооборудования автомобиля.
Средства обучения: плакаты, инструкционные карты, учебники: Коробейник А.В. «Ремонт автомобилей», Боровских Ю.И. «Техническое обслуживание и ремонт автомобиля», генератор, прерыватель-распределитель, стартер, съемники для спрессовки подшипников с вала ротора и для снятия крышек и шкива генератора, комплект рожковых ключей, комплект отверток, плоскогубцы, молоток, подъемник пружин щеток стартера.
Содержание и последовательность выполнения лабораторной работы:
1.Разберите и соберите генератор.
Разобрать и собрать по инструкционной карте.
Результаты оформить в виде технологической карты на разборку.
Технологическая карта на разборку____________________________
2.Проведите дефектацию деталей генератора (ротор генератора, статор генератора).
Дефектация деталей – это оценка технического состояния деталей с последующей их сортировкой на группы годности.
Результаты оформить в виде карты технических требований на дефектацию деталей.
Карта технических требований на дефектацию детали.
Способ установления дефекта и средства контроля
По рабочему чертежу
Допустимый без ремонта
3.Разберите и соберите стартер.
Разобрать и собрать по инструкционной карте.
Результаты оформить в виде технологической карты на разборку.
Технологическая карта на разборку____________________________
6.Проведите дефектацию деталей стартера (корпус стартера, якорь стартера).
Дефектация деталей – это оценка технического состояния деталей с последующей их сортировкой на группы годности.
Результаты оформить в виде карты технических требований на дефектацию деталей.
Карта технических требований на дефектацию детали.
Способ установления дефекта и средства контроля
По рабочему чертежу
Допустимый без ремонта
7.Ответить на контрольные вопросы.
1.Перечислите основные дефекты статора генератора и способы их устранения.
2.Перечислите основные дефекты ротора генератора и способы их устранения.
3.Перечислите дефекты крышки генератора и способы их устранения.
4.Перечислите основные дефекты корпуса стартера и способы их устранения.
5.Перечислите основные дефекты якоря стартера и способы их устранения.
6.Перечислите основные дефекты прерывателя-распределителя и способы их устранения.
7.Перечислите основные дефекты катушки зажигания и способы их устранения.
