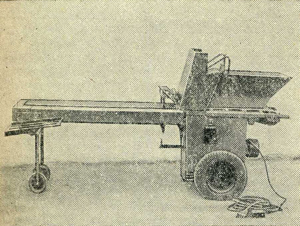

Стационарная, предназначена для изготовления методом штамповки торфоперегнойных горшочков, используемых для выращивания рассады огурцов, томатов, салата и других овощных культур. Одновременно с изготовлением горшочков возможен высев семян.

Основные узлы: стол, транспортерная лента, сеялка, пресс-форма с кронштейнами, бункер, привод и ходовая часть.

Приготовленную смесь в бункер машины загружают вручную.

При изготовлении горшочков одновременно с посевом дражированных семян в лунку горшочка потоком воздуха укладывается семя. На столе (транспортерной ленте) можно также пикировать рассаду.

Привод рабочих органов от мотор-редуктора.

Питание от электросети напряжением 220/380 В.

Минизавод ВФ-1 по производству торфяных горшков.

Краткая техническая характеристика

— котел газовый — 200 кВт

— или прямоточный электрический нагреватель — 100 кВт

— или твердотопливный котел — 180 кВт

все работает в режиме рекуперации

Основания для расчета себестоимости продукции (за основу для расчета берется горшок размером 80х80 мм)

• Торф верховой сфагновый низкой степени разложения, низкой зольности – 0,000025 куб.м.
• Картон пищевой, коробочный марки «В» (читается как русская «В», не английская «би») – 0,0033 кг.
• Электроэнергия – 0,0398 кВт.
• Вода техническая – 0,0000246 куб. м (для производства 12 000 шт. горшков требуется 330л. технической воды).
• Возможно добавление мела природного для раскисления торфа – 0,000026 кг.

Технология производства торфяных горшочков и стаканчиков

Из торфа и картона приготавливается в воде торфокартонная смесь концентрацией 1,7% сухого вещества (так называемая пульпа).

Пульпа отфильтровывается через фильтр специальной геометрической формы посредствам вакуумного насасывания. При этом сухое вещество, оседающее на фильтре, принимает форму фильтра и является конечной продукцией.

Отфильтрованная вода используется повторно для следующего цикла производства. Готовая продукция вынимается из фильтра и высушивается в специальной печи.

Основные узлы минизавода ВФ-1 по производству торфяных горшков

• Станок вакуумного формирования автоматический, ВФ-2.
• Узел подготовки торфа.
• Узел подготовки пульпы.
• Вакуумный узел.
• Компрессорная станция.
• Печь сушильная.
• Емкости и «обвязка».

Состав оборудования

1. Станок ВФ-1.
2. Печь сушильная с комплектом поддонов и блоком автоматики.
3. Техническая и технологическая документация (в цену включено обучение наладчика на действующем предприятии в течении 2-х недель).
4. Узел подготовки торфа (вибросито).
5. Узел подготовки пульпы (гидроразбиватель).
6. Емкости и «обвязка».
7. Комплект матриц-пуансонов нерж. * размером 60х60 мм (6 шт).

— узел — подготовки пульпы

Все расположено на одной раме. Помещается в 20 футовый контейнер

* сушильная камера изготовляется по заказу

техническая и технологическая документация;

обучение наладчика и 2-х рабочих на действующем предприятии в течении 2-х недель.

Дополнительные сведения

Гарантия — 12 месяцев.

Условия оплаты – предоплата 70%. Срок изготовления оборудования не более 6-и месяцев.

Дополнительные условия обсуждаемы . Мы готовы к любому диалогу.

Надеемся на наше плодотворное и взаимовыгодное сотрудничество.

* Материал емкости и плиты – нерж. сталь, материал матриц и пуансонов – бронза, алюминий. Матрица разборная, срок эксплуатации не менее 5-и лет.

** Материал емкости и плиты – сталь 3, материал фланцев матриц и пуансонов – бронза, алюминий. Матрица не разборная, срок эксплуатации не более 12 мес.

Станок для изготовления торфоперегнойныхгоршочков

Номер патента: 191945

Текст

ОПИСАНИЕ 1 И 945ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Совескин Социалистических Республиквт. свидетельства Х Зависимое от Заявлено 20.Х 965 з, 45, 9/101032842/30-15) вкио 3 соединен,ЧП Комитет по делам зобретений и открытийторит 631.346 (088.8)с 26,1.1967. Бюллетен тубликован Совете Министре СССР ата опубликования описания 3.1.1 Авторыизобретен и Н, А. Филат И. Бронштейн и Б. П. Шах ков, Р Заявител ециальное к рукторское бюро сельхозмашин опытного завод СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ТОРФОПЕРЕГНОЙНЬ ГОРШОЧКОВцой ово. ке ков етоИзвестные станки для изготовления торфоперегнойных горшочков, включающие станицу, поворотный стол с камерами прессования, бункер, формующее устройство и лункоделатель, це обеспечивают высокой производитель ности и предохранения горшочков от разруе15 .В предложенном станке, с целью повышения производительности и предохранения горшочков от разрушения, камеры прессования 10 выполнены в виде симметрично расположенных в столе впадин со съемными поддонами, формующее устройство снабжено продольными и поперечными лезвиями, образующими ячейки, соответствующие размерам горшочков, 15Привод формующего устройства выполнен в виде кривошипцо-шатунного механизма с коромыслом и ползуцом, На оси стола установлен мальтийский механизм.На чертеже показан предложенный станок, 20 вид сбоку.11 а станине 1 смонтирован поворотный стол 2 с камерами прессования 3 и осью 4, бункер б, формуюшее устройство б из продольных и поперечных лезвий и луцкоделатель, 25Камеры прессования снабжены съемными поддонами 7.Привод формующего устройства осуществляется от электродвигателя 8 с помощьто ививошипно-шатунного механизма 9 с коро мыслом 10 т ползуном 11. Привод стола осуществляется также от электродвигателя при помощи мальтийского механизма 12, установленного на оси стола,При работе электродвигателя стол получает прерывистое вращение с периодическими остацовками, а формующее устройство приводится в возвратцо-поступательное движение.Камера прессования вначале заполняется торфоперегнойцой массой, затем производится разравнивание и прикатывание массы, штамповка горшочков с лунками и съем поддона с горшочками. Затем цикл повторяется,За каждый поворот стола формующее устройство совершает движение вниз и вверх, чем обеспечивается образование горшочков. Предмет изобретения1. Станок для изготовления торфоперег ных горшочков, включающий станину, п ротный стол с камерами прессования, бу формуюшее устройство и лункоделатель, личающийся тем, что, с це.тью повышения изводительцости ц предохранения горшо от разрушения, камеры прессования выпо цы в виде симметрично расположенных в ле впадин со съемными поддонами, а фо ющее устройство снабжено продольными и перечными лезвиями, образующими ячейки ответствующие размерам горшочков.Заказ 788/4 Тираж 535 Подписное ЦНИИП,1 Комитета г:о делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2 2. Станок по и. 1, отличаош,яйся тем, что привод формующего устройства выполнен в аиде кривошипно-шатунного механизма с коромыслом и нолзуном, а на оси стола установ.лен мальтийский механизм.

Заявка

Специальное конструкторское бюро сельхозмашин опытного завода

Н. А. Филатов, В. Ф. Чураков, И. И. Бронштейн, Б. П. Шахов
