Дадагие подписчики! Позвольте представить вашему вниманию результат трёхдневной неспешной возни с железячками.

Поскольку расходомер снят, вымыт и высушен — кощунством было бы не убедиться в его работоспособности.

Перед вознёй с расходомером, ознакомился со следующей информацией:
1) Ремонт потенциометра расходомера воздуха двигателя AUDI ABK (VW 2E) — audi-faq.ru/ing/digifant/rash/
2) e34.su — Расходомер М10 М20 М30 (ремонт)

Нашёл цоколёвку расходомера (номера выводов — прямо на разъеме):

Что на них нужно подавать — нашёл тут:
«на потенциометр расходомера подается опорное напряжение 5 В с блока управления двигателем (ECU).
Снимаю напряжение на контактах «2» и «4» (на разъеме они пронумерованы с наружной стороны)
В состоянии покоя (бегунок в крайнем правом положении) — 0.25 В и перемещая бегунок против часовой стрелки убедился, что идет плавное увеличение.
напряжения до 4,9В. Тут самое важное — плавность перехода.»
Смотрим по схеме:

1 — это выходной сигнал датчика температуры.
2 — это выходной сигнал расходомера (AIRFLOW INPUT);
3 — это опорное напряжение расходомера (REFERENCE OUTPUT), со слов Master_VGS туда надо давать 5 В;
4 — это земля (GROUND);

Теперь можно посмотреть, есть ли пропадание контакта в бегунке расходомера. При перемещении заслонки, выходной сигнал расходомера на экране самописца должен выглядеть гладкой, безразрывной кривой. Поясню это примером из американского энторнета — Library of automotive preset waveforms:

Если же контакт пропадает (на протёртых участках контактной дорожки), то в определенных положениях заслонки, сигнал будет резко скакать. Пример, опять же, с америкосовского сайта.

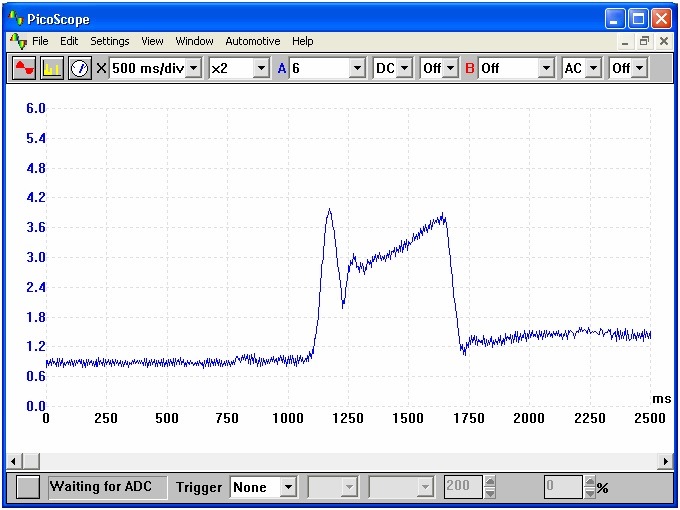

В качестве самописца, мы будем использовать осциллограф с разверткой, установленной на большой период.

Для удобства измерений, приклеил изолентой нитку к заслонке:

Решил сначала промерить сопротивление тестером. Согласно фото с e34.su, внутри все устроено так:

Возможно, имеется износ платы с бегунком, а может быть — измерения надо проводить по-другому. Однако — непонятно-с! Зайдем с другого боку. Попробуем подключить питание к плате и посмотреть выходное напряжение — должно меняться плавно от 0 до 5 В.

Собрал нехитрую установку для проверки выходного сигнала, из блока питания, осциллографа, расходомера, и трёх щупов:

Проверим, заодно, и датчик температуры воздуха (терморезистор, он же IAT). Вернемся к материалу №1 и перечитаем:
«пару слов о датчике температуры водуха, упоминавшемся в начале. Не помешает убедиться в его исправности. Рабочий датчик должен при комнатной температуре иметь сопротивление около 2-3 кОм (у меня получилось 2,2). Нагревая датчик феном, можно проверить его сопротивление «на горячую» — оно должно быть около 0,3 — 0,7 кОм. Если датчик сильно загрязнен сажей и маслом, возможно его неверное функционирование. В этом случае можно попробовать аккуратно почистить его спиртом при помощи зубной щетки или ватной палочки. Только без фанатизма — датчик очень хрупкий»
Чистку я уже провёл, теперь посмотрим его сопротивление.

Собрал вот такую схему для эксперимента:

Как видим — расходомер до сих пор (25 лет, 233 тысячи километров, и это если пробег не сматывали!) работает прекрасно. Что ни говори — VAF, при всех его недостатках, намного более живуч, чем MAF.
Возможно, конечно, что есть просадка его пружины — но, во-первых:
1) для его проверки нужно вытащить из прошивки Motronic 1.3 таблицу преобразования вольтов в граммы воздуха — пока что этого я не умею.
2) проверку нужно делать на работающем двигателе, при разных оборотах (см. 1 ссылку вверху статьи, про «Ауди»).
3) возможность ухода параметров датчиков от заводских значений из-за старения, ПМСМ, запланирована разработчиками Motronic 1.3 (монстры!) и, в некоторых пределах, должна быть скорректирована в процессе т.н. «адаптации» путем коррекции смеси по лямбда-зонду. Собственно, возможность такой адаптации является одним из мотивов применения лямбда-зонда в двигателе.

По результатам проверки, считаю расходомер исправным, и вскрывать его не буду!

P.S. Зелёненькую плату с ламелями, показанную на фотографиях выше (ремонтная плата для расходомера), можно приобрести у ее изготовителя — Андрея, у него на сайте. Я сам там брал, две штука, но вот не пригодились ) все хорошо только делает долго, я уж думал взял деньги и сбежал, ан нет — все прислал в лучшем виде. Имейте в виду и не кипешуйте зря.

P.P.S. Для продажи-обмена запчастей которые остались от разных апгрейдов, создал группу на вконтакте: vk.com/e34parts . Заходите, подписывайтесь 🙂
