Обозначения на электрических схемах стиральных машин «Candy»

AN — устройство защиты от перелива;

АТ — таймер сушки;

BR — блок задержки времени;

СВ — дополнительный конденсатор;

ЕС — ЭК горячей воды;

EF — ЭК холодной воды;

FA — отжим при высокой скорости вращения;

FB — отжим при низкой скорости вращения;

FP — защитный термостат 30С;

FT — плавкий предохранитель;

GT — клемма «земля»;

L1, L2 . — световые индикаторы;

LA — индикатор «Сушка»;

LF — индикатор «Интенсивная сушка»;

LS — индикатор «Сеть»;

МС — коллекторный двигатель;

MD — электродвигатель сушки;

МР — сливной насос;

MV — вентилятор сушки;

РА — реле уровня (верхний уровень)

РВ — реле уровня (нижний уровень)

РN — реле уровня;

PS — защитное реле уровня;

RA — ТЭН сушки (в стиральных машинах с сушкой);

RF — ТЭН интенсивной сушки;

RT — контроль температуры по заданному времени;

SC — электронный модуль;

SD — устройство задержки запуска программы;

ST — датчик термостата;

SV — регулятор скорости вращения барабана;

ТА — защитный термостат ТЭНа сушки;

ТВ — термостат (низкая температура);

TF — защитный термостат интенсивной сушки;

ТМ — защитный термостат ТЭНа;

TR — регулируемый термостат;

TS — защитный термостат;

VA — кнопка «Замачивание»;

VC — кнопка «Стирка при низкой температуре воды»;

VD — кнопка «Деликатная сушка»;

VE — кнопка «Отмена отжима»;

VF — кнопка «Интенсивная сушка»;

VG — кнопка «35 об/мин»;

VL — кнопка «Плюс»;

VM — кнопка «Половинная загрузка»;

VP — кнопка «Старт/Стоп»;

VS — кнопка «Отмена отжима»;

VV — кнопка «Смена скорости вращения барабана»;

ZW — противопомеховый фильтр

Всего хорошего, пишите to Elremont © 2006

Ремонт стиральной машины Candy своими руками: советы по ремонту

Итальянские стиральные машинки Candy популярны среди потребителей из-за хорошего соотношения качества и цены. Несмотря на отличную работоспособность и надежность, машинки иногда ломаются. Случается это всегда внезапно.

Но не стоит сильно огорчаться, большую часть поломок можно решить самостоятельно. Специалисты из сервисного центра канди уверены, что многие ошибки происходят по причине некорректного обращения.

Специалисты из сервисного центра Канди уверены, что многие ошибки происходят по причине некорректного обращения. Кстати, рекомендую обратиться в ЕвроБытСервис, если вам нужен действительно качественный и быстрый ремонт стиральной машины этого бренда.

Основные проблемы

Хорошо, если машинка снабжена функцией самодиагностики. Тогда встроенный контроллер сам определит в чем неисправность и сообщит об этом буквенно-цифровым кодом на дисплей.

К частым неисправностям относятся:

• Машина не включается.
• В барабане стоит вода.
• Вода не нагревается.
• Нет слива воды или она вообще не набирается.
• В процессе работы слышен непонятный шум или сильная вибрация.
• Поломка электронного модуля. При этой проблеме машинка не будет работать, даже если включена в сеть, программы не настраиваются, мигают хаотично индикаторы.

Машина сandy не включается

Что следует делать в этом случае?

1. Попробуйте вытащить вилку из розетки и снова вставить. Теперь можно попробовать включить кнопку питания.
2. Не помог пункт 1? Может быть розетка не работает? Попробуйте включить другой электроприбор в нее.
3. Причиной поломки может стать окисление контактов или перегорание в сетевой кнопки. Проверить это можно с помощью тестера. При выявлении неполадки, деталь меняется на новую.

Не нагревается вода

Причина отсутствия в процессе стирки теплой или горячей воды кроется в неисправности нагревательного элемента. При этом функция самодиагностики сообщит пользователю об ошибке Е05 или проморгает индикатором 16 раз через 5 сек.

Причин поломки нагревательного элемента много. Самые частые – износ или толстый слой накипи на тэне из-за жесткой воды.

Как проверить его работоспособность и при необходимости осуществить ремонт стиральной машины candy своими руками?

1. Снимается задняя стенка стиральной машины.
2. Внизу будет виден хвостовик нагревателя с двумя проводами.
3. При помощи мультиметра нужно определить сопротивление прибора. Если оно 20-30 Ом, то он в рабочем состоянии.
4. Если тэн неисправен, его нужно достать. Для этого откручивается болтик между проводами, и деталь вытаскивается из машинки. Тэн может прикипеть, тогда его трудно достать без помощи резинового молотка.
5. Устанавливая новый нагревательный элемент, отверстие сначала нужно очистить от слоя накипи.
6. Проверяется работоспособность ТЭНа путем включение машинки в режим нагрева.

Еще одна причина, по которой может не происходить нагрев воды – поломка температурного датчика. При этом машина выдает ошибку 05 или 5 миганий.

Неисправность других деталей в стиральной машине

Неисправность дверки

Поломка устройства блокировки люка обозначается кодом Е01 или мигание индикатора всего 1 раз. Причина может быть в электронике, тогда целесообразно воспользоваться квалифицированной помощью, или попробовать осуществить ремонт дверцы стиральной машины candy самостоятельно.

Чтобы демонтировать замок понадобится убрать уплотнитель люка. Для этого отверткой поддевается удерживающий его хомут. После снятия резинки, откручиваются два винта, которыми крепится замок. Деталь меняется, и машинка собирается в обратной последовательности.

Проблема в сливной системе

При этом машинка не может слить использованную воду и выдает на дисплей сообщение Е03 или трижды мигает индикаторами. Что можно сделать?

1. Убрать внизу переднюю панель.
2. Найти фильтр и подставив низкую емкость, выкрутить его против часовой стрелки.
3. Почистить и промыть под напором воды.
4. Фильтр прикреплен к баку патрубком. Его тоже нужно проверить, так как часто он забивается разными отложениями. Сделать это можно отверткой. Но, аккуратно не повредив трубу.
5. Теперь включите машину на режим слива и посмотрите крутиться ли крыльчатка насоса. Вы ее увидите через отверстие фильтра – это деталь с лопастями. Часто на крыльчатку наматываются волосы, нитки, шерсть. Если она крутиться – насос работает. Если вращается, но при этом насос сильно гудит и сама крыльчатка ходит ходуном, то проблема в ней и происходит заклинивание из-за ее разболтанности. Здесь уже придется менять насос. Доступ к помпе стиральной машины Канди открыт через дно или поддон, который легко снимается.

Заливной шланг тоже требует очистки. Для этого он отсоединяется и прочищается тросиком с ершиком.

На нем установлен входной фильтр, в котором часто находят песок и ржавчину. Проблема по этой части сопровождается высвечиванием ошибки Е02 на дисплее или двумя миганиями индикаторов.

Может выйти из строя прессостат, находящийся под верхней крышкой.

Этот датчик перестает функционировать в случае засора прикрепленной к нему трубки.

После очистки ее от грязи, подуйте. Если услышите щелчок – значит прибор в рабочем состоянии.

Неисправность подшипников

При поломке или износе подшипников машинка в процессе работы издает громкий гул. Чтобы добраться до них в стиральный машина candy, понадобится снять верхнюю крышку и вытащить бак. Машинки Канди компактны, поэтому элементы внутри техники расположены плотно друг к другу.

Алгоритм действий следующий:

1. К баку подключены шланги, которые должны быть все отсоединены.
2. Вытаскивается порошкоприемник.
3. Откручивается противовес.
4. Со шкива барабана убирается ремень.
5. От ТЭНа отцепляются провода.
6. Достается двигатель по направляющим. Предварительно отсоединяются все провода, идущие от него.
7. Снимается люк. Для этого под манжетой выкручиваются винты, а фиксирующий хомут поддевается отверткой.
8. Бак разбирается на 2 части.
9. Снимается шкив с вала барабана.
10. Легкими постукиваниями выбивается подшипник. Нельзя бить по валу! Для этих целей используется деревянный брусок.

11.Также выбивается подшипник барабана.

Новые подшипники устанавливаются на место старых при помощи прижимной шайбы, гаек и стержня.

Эта инструкция касается машинок с разъемным баком. Некоторые модели имеют цельные баки, тогда процесс намного усложняется и заменить подшипники в домашних условиях становится проблематично.

Candy Aquamatic – коды ошибок

Ремонт стиральной машины candy aquamatic произвести проще, так как она оснащена системой самодиагностики. Чтобы расшифровать код ошибки, нужно обратить внимание на левый индикатор. Почитав инструкцию и узнав сколько вспышек характерно для определенного кода ошибок, можно своими руками произвести ремонт машины.

– Код 1 означает блокировку люка. При этом нужно проверить плотно ли закрыт люк. Еще этот код означает проблему с контроллером.

– Код 2 выдает ошибку поступления воды в бак – либо ее недостаточно, либо вообще нет. Причины могут быть в клапане, контроллере, кране воды, засоре.

– Код 3 характеризует проблемы со сливом. Возможно поломалась помпа, шланг слива, либо фильтр и сифон.

При наличии после выполнения программы стирки в барабане воды, сначала перекрывает водоснабжение, снимается панель в нижней части корпуса и с помощью фильтра сливного насоса вода сливается. После этого можно разбираться в проблеме. Проверяется помпа.

Устройство стиральных машин группы «Candy»

Общие сведения.

Основанная в 1945 г. семейством Фумагалли в небольшом городе Монца к северу от Милана, сегодня группа Candy — широко разветвленная международная корпорация, имеющая заводы в Италии, Франции, Великобритании, Испании и Португалии. Годовой выпуск продукции Candy составляет порядка 5,5 млн. единиц. С самого начала сориентировавшись на выпуск бытовой техники, Candy уже в 1946 г. первой в Европе выпустила бытовую автоматическую электрическую стиральную машину.

Начиная с 1970 г. группа Candy приобрела ряд известных торговых марок: Zerowatt, Rosieres, Otsein, Iberna, Hoover, Kelvinator, Gasfire и ряд других. Благодаря этому группа Candy сегодня выпускает свыше 1400 моделей продукции, охватывая всю гамму современной бытовой техники.

Изделия Candy отличаются применением передовых конструкторских разработок, позволяющих добиться высоких эксплуатационных характеристик. Так, за период с 1980 г. в стиральных машинах Candy на 31% снижено потребление энергии, на 44% — потребление воды и на 41% — потребление моющих средств (рис. 1).

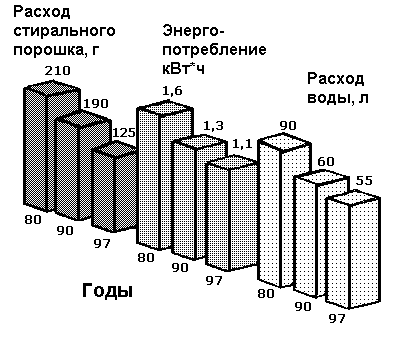

Рис. 1. Снижение потребления энергии, воды и моющих средств в стиральных машинах Candy за последние 20 лет

Эффективная система полоскания белья (кнопка Super Rinse), применяемая во многих моделях стиральных машин Candy, позволяет достичь высокой степени удаления из ткани остатков стирального порошка за время четырех циклов полоскания при повышенном уровне воды в баке (рис. 2).

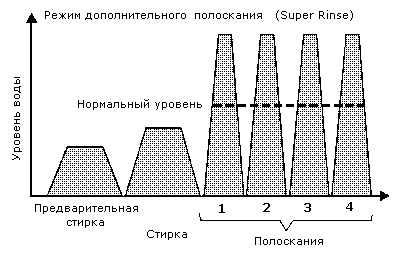

Рис. 2. Система дополнительного полоскания белья Super Rinse

Овальная форма бака стиральных машин Candy снижает объем воды, не находящейся в прямом контакте с бельем (рис. 3). Благодаря снижению объема нагреваемой в баке воды достигается снижение энергопотребления при стирке.

Рис. 3. Овальная форма бака некоторых моделей стиральных машин Candy

Новый материал Silitech, применяемый для изготовления баков стиральных машин Candy, отличается стойкостью, способностью к вторичной переработке, низкими коэффициентами проводимости тепла и звука.

Применение звукопоглощающих корпусных панелей и кожухов для электродвигателя и насоса (технология «Акустический комфорт») позволяет на 25 % снизить уровень шума при работе стиральной машины и поставить изделия Candy в ряд самых бесшумных на рынке современной электробытовой техники.

Система стирки Combiwash, применяемая в последние годы практически во всех моделях стиральных машин Candy, состоит в орошении белья в барабане водой, истекающей из призматических накладок на внутренней стороне барабана. При прохождении накладкой нижней части бака она заполняется водой, а при подъеме ее кверху накопленная в накладке вода изливается на белье через отверстия в продольном ребре накладки.

Запатентованный фирмой Candy режим стирки Softwasher служит для экономичной стирки различных деликатных тканей. При включении клавиши Softwasher запускается программа стирки при 40°С, рассчитанная на 4, 6 или 8 ч, которая предусматривает чередование динамических (барабан вращается) и статических (белье замачивается) фаз.

В ряде моделей стиральных машин Candy последних лет выпуска (серия Activa Smart) применяется электронная система управления Fuzzy Logic, благодаря которой реализуется свыше 100 возможных вариантов программ стирки, регистрируется избыточное ценообразование в барабане и оптимизируется потребление электроэнергии и воды при стирке.

Оригинальные технические решения применяются и в стиральных машинах Candy с сушкой (серия Alise). Пар, удаляемый из белья при сушке, конденсируется посредством распыления потока холодной воды, выводимой затем через сливной шланг (рис. 4).

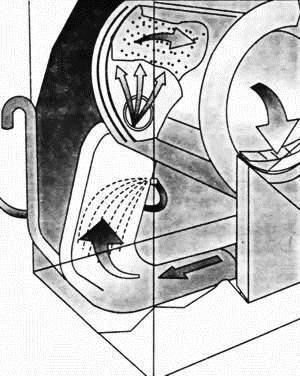

Рис. 4. Система принудительной конденсации влаги в стиральных машинах Candy с сушкой (серия Alise)

Спектр стиральных машин Candy включает в себя изделия с фронтальной загрузкой (стандартных габаритов, «узкие» и «компактные» (серия Aquamatic), а также машины с сушкой и с верхней загрузкой (ориентированные к пользователю как узкой стороной корпуса (серия CTI), так и широкой стороной (серия CR)).

Познакомимся более подробно со стиральными машинами Candy на примере машин серии Activa. Стиральные машины этой серии отличаются современным дизайном. Рукоятки на панели управления выдвигаются при однократном нажатии на них и утапливаются после выполнения необходимых манипуляций с ними (рис. 5).

Рис. 5. Утапливаемые рукоятки на передней панели стиральной машины Candy Activa

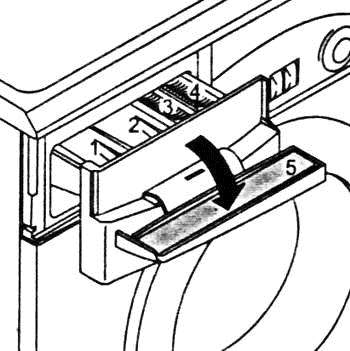

Бункер распределителя моющих средств имеет четыре отделения (рис. 6):

Рис. 6. Отделения бункера распределителя моющих средств

• отделение № 1 — для моющего средства, используемого при предварительной стирке;
• отделение № 2 — для моющего средства, используемого при основной стирке;
• отделение № 3 — для отбеливателя;
• отделение № 4 — для смягчителя белья.

На передней стенке бункера имеется откидывающаяся табличка-памятка с перечнем программ стирки (поз. 5 на рис. 6).

Циркуляция воды

Особенностью гидравлической системы стиральных машин Candy Activa является наличие системы циркуляции воды. На этапе наполнения бака вода поступает через входной ЭК, трубку подачи и распределитель моющих средств напрямую в бак машины (рис. 7).

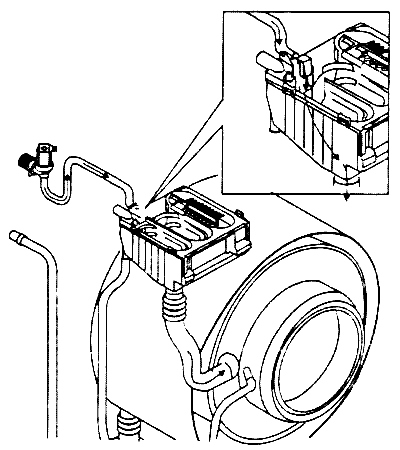

Рис. 7 Прямая подача воды при наполнении бака.

Одновременно (либо сразу после залива воды, в зависимости от программы), начинает работать специальный циркуляционный насос производительностью 16. 18 л/мин, направляющий воду по двум ветвям циркуляции (рис. 8):

Рис. 8. Циркуляция воды в стиральной машине Candy Activa.

1 — сливной насос в блоке с фильтром;	4 — механизм распределения воды;
2 — первая ветвь циркуляции;	5 — форсунка впрыска воды;
3 — вторая ветвь циркуляции;	6 — циркуляционный насос

• первая ветвь заканчивается расположенной с левой стороны уплотнителя дверцы люка форсункой, через которую производится впрыск воды в бак с расходом порядка 11. 12 л/мин. На этапе стирки впрыскивается мыльный раствор, на этапе полоскания — чистая вода, которая удаляет остатки стирального порошка;
• вторая ветвь проходит через распределитель моющих средств (конкретное его отделение, в которое поступает вода, определяется положением механизма распределения воды и зависит от выполняемого этапа стирки). Благодаря этому происходит удаление остатков моющего средства из соответствующего отделения.

Расход воды по этой ветви составляет 5. 6 л/мин.

В стиральных машинах с системой стирки Activa (например, модель Activa 60) циркуляция воды происходит при реверсивном вращении барабана с бельем со скоростью 65 об/мин.

В стиральных машинах с системой стирки Activa Plus (модели Activa 80Р, 86Р, 100Р, 106Р, 126Р и др.) вращение барабана с бельем происходит с переменной скоростью (максимальное ее значение при стирке прочных тканей достигает 110 об/мин).

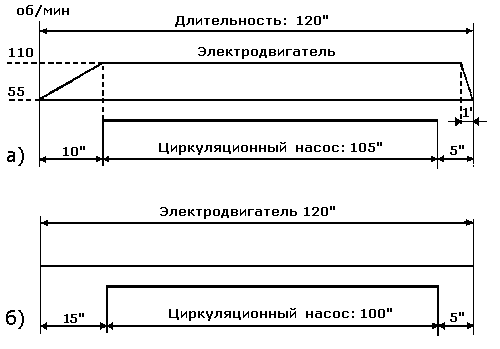

На рис. 9а и 9б приведены циклограммы вращения барабана в системе стирки Activa Plus для стиральных машин с универсальным (а) электродвигателем (модели Activa 80Р, 86Р, 100Р, 106Р, 126Р и др.) и в системе стирки Activa для машин с асинхронным (б) электродвигателем (модель Activa 60) соответственно. Показан так называемый «базовый» этап циркуляции, имеющий длительность 2 мин.

Рис. 9. Циклограмма вращения барабана («базовый» этап) в системах стирки Activa Plus и Activa:

а) для стиральных машин с универсальным электродвигателем (модели Activa ВОР, 86Р, 100Р, 106Р, 126Р и др.);

б) для стиральной машины с асинхронным электродвигателем (модель Activa 60)

В зависимости от циклограммы КА в конкретной модели стиральной машины длительность фазы циркуляции может составлять 2, 4, 8 или 16 мин. В этих случаях последовательность фазы циркуляции складывается из следующих этапов:

• длительность фазы циркуляции 2 мин: только «базовый» этап;
• длительность фазы циркуляции 4 мин: «базовый» этап + 2 мин вращения электродвигателя в противоположном направлении;
• длительность фазы циркуляции 8 мин: «базовый» этап + 2 мин вращения электродвигателя в противоположном направлении + «базовый» этап + 2 мин вращения электродвигателя в противоположном направлении;
• длительность фазы циркуляции 16 мин: «базовый» этап + 2 мин вращения электродвигателя в противоположном направлении + «базовый» этап + 2 мин вращения электродвигателя в противоположном направлении и т. д. до истечения 16 мин.

Скорость и направление вращения барабана в зависимости от выбранной программы стирки (типа ткани) для системы Activa Plus (стиральные машины с универсальным электродвигателем) приведены в табл. 1.

Таблица 1. Скорость и направление вращения барабана в зависимости от выбранной программы стирки (типа ткани) для системы Activa Plus.

Программа (тип ткани)	Этап выполнения программы	Циркуляция воды при наполнении бака	Циркуляция воды после наполнения бака	Скорость и направление вращения бака
Прочные ткани	Стирка	Х	110 об/мин, только по часовой стрелке
	Полоскание	Х
Смешанные ткани	Стирка	Х	110 об/мин, только по часовой стрелке
	Полоскание	Х	55 об/мин, реверсивное вращение
Деликатные ткани	Стирка	Х	35 об/мин, реверсивное вращение
	Полоскание	Х	35 об/мин, реверсивное вращение
Предварительная стирка	Стирка	Х	55 об/мин, реверсивное вращение

Электронный модуль. Циклограммы отжима.

В стиральных машинах Activa Plus с универсальным электродвигателем применяется электронный модуль, выдающий на КА определенные управляющие коды. Каждый код соответствует набору операций (например, выполнение стирки или отжима с заданными значениями скорости и направления вращения барабана, пауз между вращениями и т. д.). Ниже приведены операции, соответствующие кодам электронного модуля.

Таблица 2

Код	Наименование	Последовательность вращения барабана
0	пауза	Электродвигатель выключен.
1	цикл стирки прочных тканей	12 сек вращение по часовой стрелке со скоростью 55 об/мин, пауза 8 сек; 12 сек — против часовой стрелки со скоростью 55 об/мин; пауза 8 сек и вновь повтор цикла.
2	«Быстрый отжим»	(см. рис. 10а)
3	цикл стирки шерстяных тканей	набор скорости за 3 сек от 55 об/мин до 115 об/мин; 12 сек вращение по часовой стрелке со скоростью 115 об/мин; пауза 90 сек и вновь повтор цикла.
4	цикл стирки смешанных тканей	8 сек вращение по часовой стрелке со скоростью 55 об/мин; пауза 12 сек; 8 сек вращение против часовой стрелки со скоростью 55 об/мин; пауза 12 сек и вновь повтор цикла.
5	цикл стирки деликатных тканей	4 сек вращение по часовой стрелке со скоростью 35 об/мин; пауза 16 сек; 4 сек вращение против часовой стрелки со скоростью 35 об/мин; пауза 16 сек и вновь повтор цикла.
6	цикл «сушки»	11 сек вращение по часовой стрелке со скоростью 55 об/мин; пауза 4 сек; 11 сек вращение против часовой стрелки со скоростью 55 об/мин; пауза 4 сек и вновь повтор цикла.
7	не используется
8	«Деликатный отжим»	(см. рис. 10б)
9	цикл циркуляции воды	набор скорости за 10 сек от 55 об/мин до 115 об/мин; 109 сек вращение по часовой стрелке со скоростью 115 об/мин; пауза 1 сек и вновь повтор цикла.
10	«Отжим шерсти»	(см. рис. 10в)
11	не используется
12	«Отжим шерсти»	(см. рис. 10в)

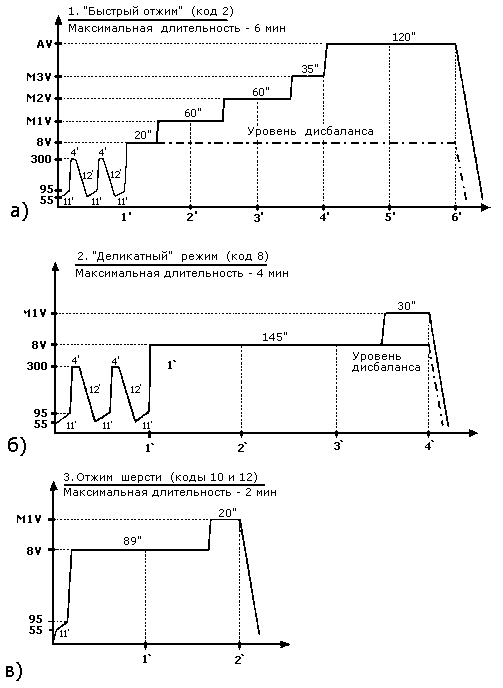

На рис. 10 приведены циклограммы отжима, соответствующие кодам 2, 8, 10 и 12.

Рис. 10 Циклограммы отжима для стиральных машин Activa Plus

а) — код электронного модуля 2;

б) — код 8;

в) — коды 10 и 12.

Значения скорости вращения барабана при отжиме ВV, М1V, М2V, МЗV и АV, указанные на циклограммах отжима (рис. 10), определяются типом электронного модуля и типом стиральной машины (на 1200, 1000 или 800 об/мин).

Значения этих параметров для стиральных машин без рукоятки выбора скорости отжима и для двух типов электронных модулей (код 9274960.5, применяется для машин с емкостью барабана 46 л, и код 9274922.5, применяется для машин с емкостью барабана 40 л) приведены в табл. 3. и 4.

Таблица 3 Параметры отжима для электронного модуля (ЭМ) код 9274960.5

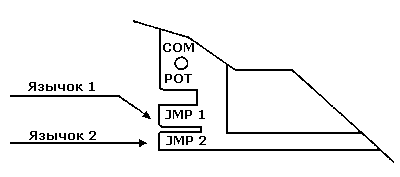

Тип стиральной машины	Язычок 1 на ЭМ	Язычок 2 на ЭМ	Передаточное число	ВV, об/мин	М1V, об/мин	М2V, об/мин	МЗV, об/мин	АV, об/мин
1200 об/мин	Есть	Есть	11,13	400	750	800	800	1180
1000 об/мин	Есть	Нет	12,08	400	750	750	750	938
800 об/мин	Нет	Нет	12,08	400	750	750	750	750

Таблица 4 Параметры отжима для электронного модуля (ЭМ) код 9274922.5

Тип стиральной машины	Язычок 1 на ЭМ	Язычок 2 на ЭМ	Передаточное число	ВV, об/мин	М1V, об/мин	М2V, об/мин	МЗV, об/мин	АV, об/мин
1200 об/мин	Есть	Есть	11,45	400	800	900	900	1200
1000 об/мин	Есть	Нет	12,08	400	800	800	800	1000
800 об/мин	Нет	Нет	12,08	400	800	800	800	800

Стиральная машина может иметь рукоятку выбора скорости отжима (модели Activa 100Р, 106Р, 126Р). Значения скорости отжима в зависимости от положения рукоятки для тех же двух типов электронных модулей приведены в табл. 5 и 6.

Таблица 5 Параметры отжима для электронного модуля (ЭМ) код 9274960.5 (модели стиральной машины, имеющие рукоятку выбора скорости отжима)

Тип стиральной машины	Положение рукоятки выбора скорости отжима
0	1	2	3	4	5	6	7
1200 об/мин	*	400	505	620	750	885	1025	1180
1000 об/мин	*	400	490	585	675	766	852	938
800 об/мин	*	400	466	533	595	650	700	750
* Определяется электронным модулем

Таблица 6 Параметры отжима для электронного модуля (ЭМ) код 9274922. (модели стиральной машины, имеющие рукоятку выбора скорости отжима)

Тип стиральной машины	Положение рукоятки выбора скорости отжима
0	1	2	3	4	5	6	7
1200 об/мин	*	400	505	625	755	895	1040	1200
1000 об/мин	*	400	500	600	700	800	900	1000
800 об/мин	*	400	475	548	618	683	743	800
* Определяется электронным модулем

Как уже отмечалось в табл. 3 и 4, в зависимости от максимальной скорости вращения при отжиме на электронном модуле должны быть выломаны или сохранены язычки 1 и 2 (рис. 11).

Рис. 11 Язычки 1 и 2 электронного модуля

Операцию по удалению язычков при установке в стиральную машину нового электронного модуля следует выполнять с особой тщательностью, так как она является необратимой.

Контроль дисбаланса

Наличие дисбаланса белья в барабане определяется в конце этапа набора скорости вращения барабана (при значении скорости вращения порядка 95 об/мин). Для прочных и деликатных тканей величина дисбаланса сравнивается с «оптимальным» значением 550 г и/или с предельно допустимым значением 900 г. Для шерстяных тканей происходит сравнение с предельно допустимым значением 1200 г. Электрические параметры цепи, отвечающие указанным значениям дисбаланса (500 г, 900 г и 1200 г), в барабане были замерены опытным путем и служат для сравнения с фактическими параметрами стиральной машины.

При быстром и деликатном отжиме в конце первых двух наборов скорости вращения происходит сравнение фактического дисбаланса с предельно допустимым значением, а в конце третьего набора скорости происходит сравнение фактического дисбаланса как с «оптимальным» значением, так и с предельно допустимым.

Если фактический дисбаланс сравним с «оптимальным», электронный модуль останавливает набор скорости вращения и делает три попытки нового набора, после чего отжим выполняется лишь при скорости 400 об/мин.

Если фактический дисбаланс сравним с предельно допустимым, электронный модуль останавливает набор скорости вращения и делает максимум 12 попыток нового набора, после чего останавливает электродвигатель.

При отжиме шерсти ведется сравнение только с предельно допустимым уровнем дисбаланса конце первого набора скорости вращения. Если при этом фактический дисбаланс сравним с предельно допустимым, электронный модуль останавливает набор скорости вращения и делает максимум 12 попыток нового набора, после его останавливает электродвигатель.

Обозначение моделей

В обозначении моделей серии Activa отражена максимальная скорость вращения барабана при отжиме:

Activa XX Y —>	Емкость барабана: 0,1—40л; 6—46л.
Ä Þ	Максимальная скорость вращения барабана при отжиме: 6 — 600 об/мин; 8 — 800 об/мин; 10—1000 об/мин; 12—1200 об/мин.

Примеры:

• Activa 60 — 600 об/мин, емкость барабана 40 л;
• Activa 86 — 800 об/мин, емкость барабана 46 л.

Реле уровня

В моделях стиральных машин Candy с автоматическим регулированием уровня воды в баке используются двухуровневые реле уровня; низ:ий уровень воды на схемах стиральных машин обозначается «РВ», высокий уровень — «РА».

Уровень РА используется при предварительной стирке и стирке деликатных тканей, его значение оставляет 18±1 л.
Значения уровней РВ приведены в табл. 7

Таблица 7. Значение низкого уровня залива воды в стиральных машинах Candy Activa

Программы стирки прочных и смешанных тканей
Стирка	Полоскание
Модели с емкостью барабана 40 л	8. 15 л	8. 11 л (для моделей с универсальным электродвигателем)
10. 14 л (для моделей с асинхронным двигателем)
Модели с емкостью барабана 46 л	6. 15 л	6. 11 л

Термостаты

Термостат, контролирующий температуру воды в баке (на схемах стиральных машин обозначается TR):

• температура отключения ТЭНа в положении «максимальный нагрев»: 84±2°С;
• температура включения ТЭНа: 7. 8°С (± 1°С) ниже заданной пользователем температуры нагрева.

Защитный термостат ТЭНа (на схемах стиральных машин обозначается ТМ):

• нормально замкнут, установлен последовательно с ТЭНом, срабатывает при температуре 84±3°С, размыкая цепь питания ТЭНа. В ряде моделей ТЭН снабжен дополнительным плавким предохранителем, размыкающим цепь питания ТЭНа при температуре порядка 152°С.

Защитный термостат циркуляционного насоса (на схемах стиральных машин обозначается ТР):

• нормально замкнут, установлен последовательно с циркуляционным насосом (МR), срабатывает при температуре 65±3°С, размыкая цепь питания насоса и исключая поступление воды с температурой свыше 65°С в распределитель моющих средств.

Функциональные кнопки

«Деликатная стирка» (на схемах стиральных машин обозначается VG):

• при нажатии на эту кнопку при стирке деликатных тканей скорость вращения барабана снижается с 55 об/мин до 35 об/мин. У стиральных машин, не имеющих такой кнопки, снижение оборотов происходит автоматически при выборе программы стирки деликатных тканей.

«Дополнительное полоскание» (на схемах стиральных машин обозначается VD):

• при нажатии на эту кнопку при стирке прочных и смешанных тканей происходит дополнительный долив воды в бак стиральной машины.

Значения долива воды приведены в табл. 8.

Таблица 8. Значения долива воды в бак стиральной машины при дополнительном полоскании.

Программа стирки (тип ткани)	Модели с универсальным электродвигателем	Модели с асинхронным двигателем
Стирка прочных тканей	Первое и четвертое полоскания	Долив воды до уровня 18л (срабатывает реле уровня РА);

скорость вращения барабана снижается со 110 об/мин до 55 об/мин При всех четырех полосканиях уровень воды повышается с 10. 14 л до 18 л Второе и третье полоскания Долив 2—4 л воды дополнительно к уже имеющемуся уровню воды (8. 15 или 6. 15 л);

скорость вращения барабана снижается со 110 об/мин до 55 об/мин Стирка смешанных тканей При всех трех полосканиях уровень воды повышается до 18 л (срабатывает реле уровня РА), скорость вращения барабана — 55 об/мин При всех трех полосканиях уровень воды повышается с 10. 14 л до 18 л

Статья подготовлена по материалам журнала «Ремонт&Сервис»

Ремонт современных стиральных машин — достаточно сложное занятие, требующее специального инструмента и оборудования, поэтому если Вы понимаете, что самостоятельно починить Вам не под силу, то обратитесь в сервис, выполняющий профессиональный ремонт стиральных машин CANDY на дому в Москве.

Удачи в ремонте!

Всего хорошего, пишите to Elremont © 2006
