Разборка двигателя

Вымойте двигатель на моечной установке, установите его на стенде для разборки и слейте из картера масло. Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора. Снимите насос охлаждающей жидкости, отсоединив от насоса и выпускного коллектора трубопровод подвода ^жидкости из отопителя. Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод отвода жидкости к отопителю.

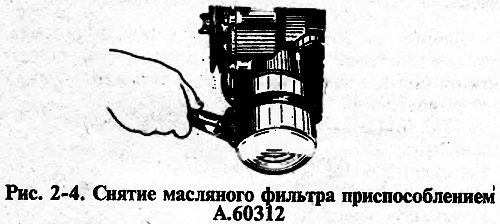

Приспособлением А.60312 отверните и снимите масляный фильтр с прокладкой (рис. 2-4).

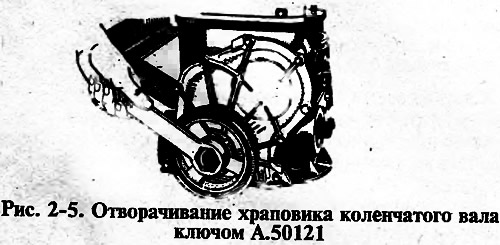

Выверните датчики указателя давления масла и контрольной лампы давления масла, снимите штуцеры датчиков. Снимите крышку сапуна вентиляции картера, картер и масляный насос. Снимите фиксатор сливной трубки маслоотделителя и выньте маслоотделитель вентиляции картера. Снимите шкив коленчатого вала, закрепив маховик фиксатором. A:60330/R(cm. рис. 2-10) и отвернув ключом А.50121 храповик (рис. 2-5).

Снимите крышку головки цилиндров и крышку цепного привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода маслянного насоса.

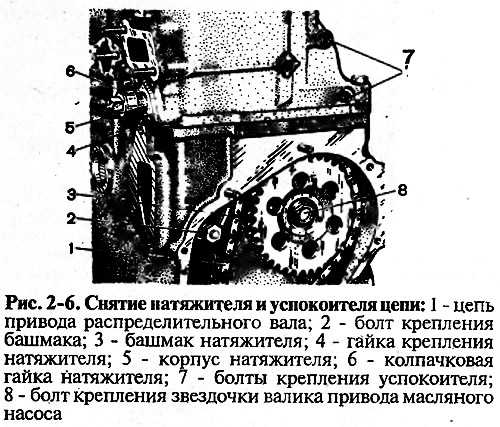

Ослабьте колпачковую гайку 6 (рис. 2-6) натяжителя цепи, отверните гайки 4 крепления его к головке цилиндров: снимите натяжитель и, отвернув болт 2. снимите башмак 3 натяжителя цепи.

Отверните ограничительный палец цепи, снимите звездочки привода масляного насоса и распределительного вала и выньте цепь.

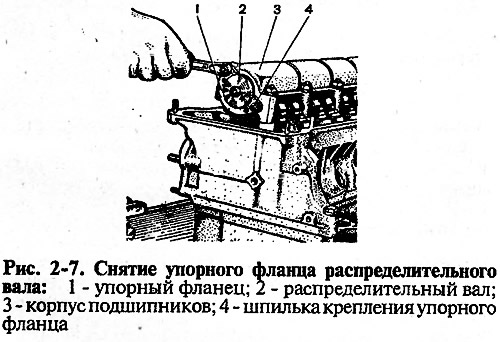

Ослабьте гайки шпилек 4 (рис. 2-7). Снимите корпус подшипников распределительного вала. Отвернув гайки шпилек 4 и удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса подшипников, выньте распределительный вал.

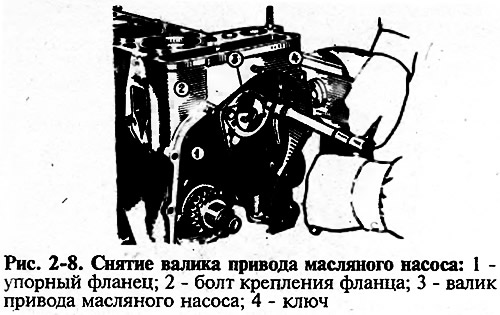

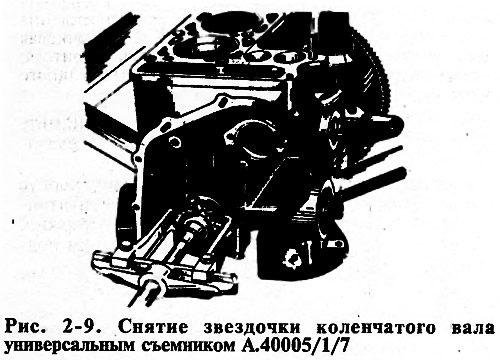

Отверните болты крепления головки цилиндров и снимите ее вместе с выпускным коллектором и впускным трубопроводом. Снимите упорный фланец 1 (рис. 2-8) валика привода масляного насоса и выньте валик из блока цилиндров. Универсальным съемником А.40005/1/7 из комплекта А.40005 снимите звездочку с коленчатого вала (рис. 2-9). Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.

Примечание. При разборке двигателя пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

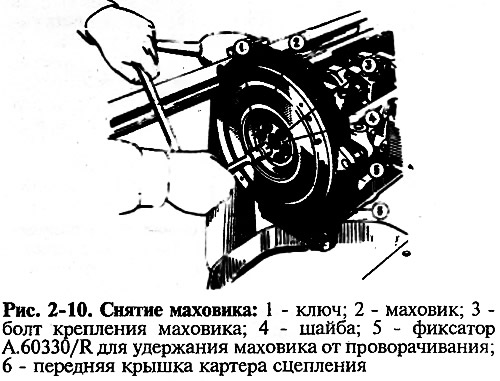

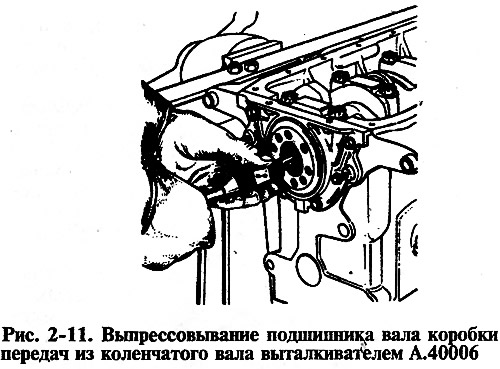

Установите фиксатор 5 (рис. 2-10), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления, Выталкивателем А.40006 выньте подшипник первичного вала коробки передач из гнезда в коленчатом валу (рис. 2-11).

Снимите держатель сальника коленчатого вала.

Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.

Как разобрать двигатель Ваз 2121 Нива 2131

Разборка двигателя на автомобиле Ваз 2121 и Нива 2131 подразумевает снятие всех навесных элементов и последующую разборку с целью замены вышедших из строя элементов. Для выполнения ремонтных работ потребуется стандартный набор инструментов. При наличие всего необходимого проделайте следующую последовательность действий:

• Сняв двигатель с автомобиля, тщательно отмываем его от грязи.

• Теперь необходимо снять кронштейн крепления редуктора переднего моста. Для этого ключом на семнадцать откручиваем три болта его крепления.
• Далее снимаем левую опору силового агрегата вместе с подушкой. Для этого ключом на тринадцать откручиваем четыре гайки ее крепления.
• Снимите сцепление и маховик.

• Далее так же ключом на тринадцать откручиваем четыре гайки и снимаем правую опору силового агрегата.

• Ключом на семнадцать откручиваем болты и снимаем кронштейн крепления генератора к блоку цилиндров.
• Ослабьте стяжной хомут шланга отвода охлаждающей жидкости от дроссельного узла.

• Снимите шланг с патрубка.
• Далее торцовым ключом на десять откручиваем два болта крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости.

• Снимаем отводящую трубку и расположенную на стыке уплотнительную прокладку.
• Снимите насос охлаждающей жидкости ключом на тринадцать открутив три болта его крепления. Насос снимаем вместе с его уплотнительной прокладкой.
• Снимите головку блока цилиндров в сборе с выпускным и впускным коллектором, а так же карбюратором или ресивером и топливной трубой.
• Снимите маслоотделитель системы вентиляции картера.

• Теперь нам необходимо снять держатель заднего сальника коленчатого вала. Для этого торцовой головкой на десять откручиваем шесть болтов его крепления к блоку, после чего небольшой плоской отверткой поддеваем его за специальные приливы, выполненные на корпусе.

• Снимите держатель и его уплотнительную прокладку.
• Далее снимаем крышку привода распределительного вала, после чего производим демонтаж цепи, звездочки привода распредвала, звездочки коленчатого вала, валик масляного насоса, башмак натяжителя цепи.
• Снимите кронштейн крепления сливной трубки маслоотделителя системы вентиляции картера.
• Выполните разборку шатунно-поршневой группы.
• Произведите демонтаж коленчатого вала.

На этом ремонтные работы по разборке двигателя на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт и замену вышедших из строя элементов, после чего сборку проводим в обратной последовательности.

Ремонт двигателя ВАЗ 21213, 21214 (Нива) (разборка и сборка двигателя)

Перед разборкой очищаем двигатель от грязи.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна редуктора переднего моста.

… и снимаем кронштейн.

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна левой опоры силового агрегата.

… и снимаем кронштейн в сборе с подушкой.
После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление (см. Замена ведомого и ведущего дисков сцепления).
Снимаем маховик и крышку картера сцепления (см. Замена заднего сальника коленчатого вала).

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна правой опоры силового агрегата.

… и снимаем кронштейн с подушкой.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора…

… и снимаем кронштейн.

Круглогубцами ослабляем хомут крепления к патрубку отводящей трубки радиатора отопителя шланга отвода охлаждающей жидкости от дроссельного узла (двигатель ВАЗ-21214) или от блока подогрева карбюратора (ВАЗ-21213).

Снимаем шланг с патрубка отводящей трубки.

Головкой «на 10» отворачиваем две гайки крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости.

Отвернув гайку крепления кронштейна трубки к выпускному коллектору (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя),…

… снимаем отводящую трубку радиатора отопителя и ее уплотнительную прокладку.

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров…

… и снимаем насос охлаждающей жидкости в сборе и его прокладку.

На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров впрыскового двигателя).
На карбюраторном двигателе головку блока цилиндров снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором (см. Снятие и разборка головки блока цилиндров карбюраторного двигателя).
Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы).

Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров.

Поддеваем отверткой за приливы держатель заднего сальника.

… и снимаем держатель в сборе с сальником.

Из пазов держателя сальника извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления.

Снимаем прокладку держателя заднего сальника.

Снимаем крышку привода распределительного вала, демонтируем цепь, звездочку коленчатого вала, валик привода масляного насоса, башмак натяжителя цепи (см. соответствующие разделы).
Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя.

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

Постучав по боковым поверхностям крышки молотком с пластмассовым бойком.

… снимаем крышку шатуна.

Вынимаем нижний вкладыш шатунного подшипника из крышки.

Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шатунной шейки коленчатого вала.

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем поршень в цилиндр.

… и вынимаем поршень с шатуном из цилиндра.

Вынимаем верхний вкладыш подшипника из головки шатуна.
Аналогичным образом извлекаем поршни с шатунами из других цилиндров.
Зажимаем шатун в тиски с накладками губок из мягкого металла.

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца.

… и снимаем верхнее компрессионное кольцо.

Таким же образом снимаем…

… нижнее компрессионное кольцо.

… два диска масляного кольца.

Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна…

… поддеваем отверткой стопорное кольцо поршневого пальца.

… и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца.
Сдвинув поршневой палец,…

… извлекаем его из отверстия в поршне.

Снимаем поршень с верхней головки шатуна.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Снимаем крышку коренного подшипника.

Вынимаем из крышки нижний вкладыш коренного подшипника.

Таким же образом снимаем еще четыре крышки коренных подшипников.

Вынимаем коленчатый вал из блока цилиндров.

Вынимаем из проточек задней опоры блока цилиндров упорные полукольца.

Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.

После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния.
Для определения износа цилиндров…

… нутромером измеряем диаметр цилиндра в четырех поя-сах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала).

Для определения износа юбки поршня…

… микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня.

Микрометром измеряем диаметры…

… и коренных шеек коленчатого вала.

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.
После шлифования шеек коленчатого вала…

… необходимо удалить заглушки масляных каналов.

… тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом.
Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО.
Собираем двигатель в обратной последовательности.
Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек).
В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками,…

… а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как в крышках коренных подшипников).

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет ведется со стороны привода распределительного вала).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Затягиваем болты крепления крышек коренных подшипников предписанным моментом (см. Моменты затяжки резьбовых соединений).

Поршни к цилиндрам подбираются по классам.

Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище.

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала.
При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца.
Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня.

Набором плоских щупов проверяем зазор в замке поршневого кольца.

Смазываем моторным маслом канавки на поршнях.
Устанавливаем на поршни кольца.

Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз.

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх.
Кольца должны проворачиваться в канавках свободно без заеданий.
Располагаем кольца следующим образом:
замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;
замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;
замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).
Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку.

… и, стягивая оправку, сжимаем поршневые кольца.
Устанавливаем поршень с шатуном в цилиндр.

Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна.

Гайки крепления шатуна затягиваем предписанным моментом (см. Моменты затяжки резьбовых соединений). Дальнейшую сборку проводим в последовательности обратной разборке. Уплотнительные прокладки и сальники заменяем новыми.

При установке маховика ориентируем его так, чтобы установочная (конусная лунка), расположенная на задней плоскости маховика рядом с зубчатым венцом, располагалась напротив шатунной шейки четвертого цилиндра.
