Как повысить давление масла 417 двигателя

Друзья, неужели никто не даст совета. Движок 47000 прошел всего. :((( Может нужен просто частичный ремонт колена и распредвала или лучше откапиталить или есть ещё что то, что на давление масла влияет, что я пропустил.

На давление влияет вкладыши коренные и РВ.
Если РВ, то будет стук (на горячую больше)
Возможно еще редукционный клапан в масло насосе, но в вашем случае маловероятно.
А так, послушайте мотор, если РВ не стучит, значит скорей всего износ коренных вкладышей.
Можно померить еще мех.датчиком давление.
На таком моторе на холодном должно быть не менее 3-х (если по уму:))

Пружинка. Интересно сколь она тонкая. Если порядка 4мм в диаметре — это может быть от бензонасоса, что отжимает его лапу на эксцентрик РВ. А если порядка 2, то могла и пружинка сальника клапанов просочиться. Ещё что то такого же калибра но бОльшей длины пружинка на переднем сальнике КВ бывает, но внутри она может оказаться только на старых моторах, где сальник ставится изнутри. Больше мелких пружин унутре мотора не припоминаю.

Ну а что касается давления. новый маслонасос мог быть ещё похуже старого. Об этом в соотв теме.

Спасибо всем за участие в обсуждение. Опыта у меня немного, поэтому, как опытные автомобилисты вообще и уазоводы в частности, скинув масляный подон не увидел там ничего, на что опытный глаз сразу бы обратил внимание. Мотор постукивает,но определить что стучит опять же не могу, поэтому версию с РВ приму к сведению, спасибо. «Часть» с пружинкой сфоткаю, но, действительно, похожа она больше на пружину сальника, осталось определить какого. За это тоже спасибо. Сейчас при скорости 60км/ч на 4 передаче давление 1,7-2кгс/см2. У движка уже масляное голодание или его эксплуатация ещё возможна без вреда для узлов и деталей? Поднял обороты ХХ сейчас, до момента когда лампочка перестает гореть. Скоро время охот и распутиц, не хочется насиловать машину ездой на неисправном двигателе, вдруг подведет в дали от дома, в лесу или поле. Будет ли смысл провести ремонтные работы только с РВ?

Если на 60 км\ч на 4 передаче давление 1.7-2, то никакого голодания еще нет. А про стук, можно снять видео работы мотора и выложить, будет хоть что-то. На ХХ, если память не изменяет допускается давление 0,8 (это лампочка должна помаргивать). Если стучит РВ, то проводить ремонтные работы только с РВ конечно можно, но смысла не имеет, т.к. придется разбирать весь мотор до голого блока.
На самом деле, низкое давление и стучащий РВ это часто встречающиеся недостатки моторов УМЗ и ЗМЗ 402;417 и т.д. серий. С такими симптомами мотор может еще достаточно долго ездить.
Более точно, по имеющейся информации подсказать не могу.

Бензонасос старенький стоит, конечно, но вроде работает нормально. Один раз накрылся у меня бензонасос, правда на другом уазе, так там уровень «маслобензина» сразу поднялся до отверстия в которое щуп вставлен, так что пока не грешу на насос, а поменять в планах было. Как и обещал, выкладываю фото пружинки и части чего-то, так сказать на опознание. :)))
http://forum.uazbuka.ru/picture.php?albumid=2895&pictureid=13789
http://forum.uazbuka.ru/picture.php?albumid=2895&pictureid=13788

Даже и не знаю что.
Могу предположить, что пружина очень похожа на пружинку с маслосъемного кольца.
Обломок не понятно, возможно отливка ребер жесткости с блока.
Но если так, мотор должен масло жрать нормально. Дымить на перегазовках точно. И еще скорей всего на каком то цилиндре нет компрессии.
Попробуйте проверить.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Контроль давления масла в системе смазки УАЗ с двигателем УМЗ-417 осуществляется с помощью двух датчиков. Один из них связан с указателем давления масла на приборной панели, а другой с контрольной лампой аварийного давления масла в системе смазки двигателя. Датчик аварийного давления масла срабатывает при давлении 39-78 кПа (0.4-0.8 кгс/см2).

Работа сигнальной лампы аварийного давления масла.

При включении зажигания лампа аварийного давления масла загорается, а после запуска двигателя гаснет. При минимальной частоте вращения коленчатого вала на режиме холостого хода и отключенном масляном радиаторе контрольная лампа аварийного давления масла гореть не должна. Загорание лампы указывает на неисправности в системе смазки, которые должны сразу же устраняться. Горение лампы на рабочих режимах указывает на неисправность датчика или системы смазки двигателя.

Допустимо загорание сигнальной лампы аварийного давления масла при резком торможении автомобиля и работе двигателя на режиме холостого хода при минимальной частоте вращения коленчатого вала, но при исправной системе смазки она должна немедленно гаснуть при увеличении частоты вращения на 15-20%, то есть до частоты вращения, необходимой для начала движения автомобиля.

Нормальное давление масла в системе смазки УАЗ с двигателем УМЗ-417.

Давление масла в системе смазки двигателя УМЗ-417, при температуре масла в масляном картере плюс 80 градусов и отключенном масляном радиаторе, должно быть не менее 343 кПа (3.5 кгс/см2) при частоте вращения коленчатого вала в 2000 оборотов в минуту, и не менее 108 кПа (1.1 кгс/см2) при частоте вращения 600 оборотов в минуту на холостом ходу.

Давление масла на прогретом двигателе и открытом кране масляного радиатора, на холостом ходу должно быть не менее 39 кПа (0.4 кгс/см2), на не прогретом двигателе давление масла может достигать 441-490 кПа (4.5-5.0 кгс/см2).

При скорости движения автомобиля в 45 км/час, давление масла должно быть в пределах 196-392 кПа (2.0-4.0 кгс/см2), а в жаркую погоду — не менее 147 кПа (1.5 кгс/см2). Давление в системе смазки менее указанных величин свидетельствует о неисправности в двигателе.

Обслуживание системы смазки УАЗ с двигателем УМЗ-417.

Уровень масла в картере двигателя УМЗ-417 должен поддерживаться между метками П и 0 на масляном щупе. Замерять уровень масла необходимо через 2-3 минуты после остановки прогретого двигателя. Наливать масло выше метки П на щупе не рекомендуется, так как это приводит к закоксовыванию колец, нагарообразованию в камерах сгорания головки блока цилиндров и на днищах поршней, течи масла через сальники и прокладки.

Понижение уровня масла ниже метки 0 на щупе может вызвать выплавление подшипников. При повышенном расходе масла и отсутствии его течи, надо проверить исправность системы вентиляции картера и состояние уплотнительных колпачков, клапанов и цилиндро-поршневой группы.

Замена масла в системе смазки двигателя УМЗ-417.

Моторное масло в картере двигателя заменяется через каждые 8 000 километров пробега. Фильтрующий элемент разборного масляного фильтра или полнопоточный масляный фильтр заменяется при смене масла в двигателе или при перепаде давления масла до фильтра и после него более чем на 73.5 кПа (0.75 кгс/см2).

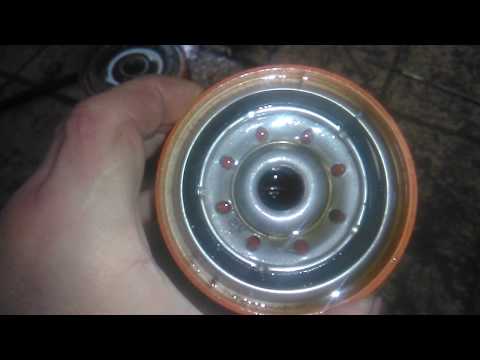

Для замены фильтра необходимо его отвернуть от штуцера переходника в направлении против часовой стрелки усилием рук. Заворачивать масляный фильтр на штуцер переходника необходимо также усилием рук, при этом надо следить за тем, чтобы уплотнительное резиновое кольцо было исправно и находилось в пазу масляного фильтра. Перед установкой смазать кольцо маслом и завернуть фильтр до касания прокладкой плоскости на блоке цилиндров, а затем довернуть еще на 3/4 оборота.

Промывка системы смазки двигателя УМЗ-417.

Через две смены моторного масла рекомендуется промывать систему смазки двигателя, для этого надо слить из картера горячего двигателя отработавшее масло и залить специальное моющее масло на 2-4 мм выше метки 0 на указателе уровня масла.

Затем дать двигателю поработать в течении 10 минут на минимальной частоте вращения коленчатого вала в режиме холостого хода. После этого моющее масло слить, заменить масляный фильтр или фильтрующий элемент, и залить свежее масло. В случае отсутствия специального моющего масла, промывку системы смазки можно производить чистым моторным маслом.

Нет давления масла в 417 двигателе причины

Значения давление масла в автомобилях УАЗ

Силовые установки автомобилей УАЗ оборудованы двумя датчиками давления: контрольным, управляющим стрелочным или цифровым индикатором, и аварийным. Последний подаёт световой сигнал (включает лампочку на панели), если давление смазки уменьшается до 0,4–0,8 кгс/см 2 .

Даже если мотор полностью исправен, значение давления зависит от условий эксплуатации:

• от степени вязкости масла;
• от температуры двигателя;
• от температуры окружающей среды;
• от частоты вращения коленвала (оборотов);
• от нагрузки;
• от использования радиатора охлаждения масла.

Показания индикатора давления масла обычно находятся в пределах 1–5 кгс/см 2 и незначительно отличаются для различных моделей «уазовских» силовых установок.

В 2021 году легендарному российскому производителю автомобилей повышенной проходимости Ульяновскому автомобильному заводу исполнилось 75 лет.

УАЗ

https://www.uaz.ru/company/75

Таблица: значение давления масла в различных моторах

Изготовитель	Модель двигателя	Давление масла (кгс/см 2 )
		Минимальное	Условия	Максимальное	Условия	Рабочее	Условия
Ульяновский моторный завод (УМЗ)	417	0,4	Радиатор включён	5	Холодный мотор	>3.5	холостой ход, 2 тыс. об/мин, 80 °С.
						>1.1	холостой ход, 600 об/мин, 80 °С.
						2–4	Езда 45 км/ч
						>1.5	Езда, жара
	4218	1,2	6	Холодный мотор	>3.5	Езда 60 км/ч, без масл. радиатора
					>3	Жара
Заволжский моторный завод (ЗМЗ)	409	1	Евро 3, холостой ход, 850 об/мин.	4,6
	0,7	Евро 4, холостой ход, 850 об/мин.
	4021/4104	0,5	холостой ход, малые обороты.	4,5	Холодный мотор	2–4	Езда 50 км/ч
		1	холостой ход, средние обороты.			>1.5	Жара
	5143	1.1	холостой ход, 700–800 об/мин. 80 °С.	4.5	1,1–4,5
3	холостой ход, 2 тыс. об/мин, 80 °С.

Сколько масла в двигателе 417 – Сам себе моторист

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Технические характеристики УМЗ 417 2,45 л/92 л. с

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

Механический тюнинг следующих версий семейства моторов 417 производителя УМЗ позволил увеличить мощность до 98 л. с. (4175.10 и 4178.10-52), адаптировать под диафрагменное и рычажное сцепление.

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель	УМЗ
Марка ДВС	417
Годы производства	1989 –
Объем	2445 см3 (2,45 л)
Мощность	67,67 кВт (92 л. с.)
Момент крутящий	172 Нм (на 2200 об/мин)
Вес	166 кг
Степень сжатия	7
Питание	карбюратор
Тип мотора	рядный бензиновый
Зажигание	трамблер
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	чугунный
Ход поршня	92 мм
Горючее	А-76
Нормативы экологии	Евро-0/1
Расход топлива	трасса – 8,4 л/100 кмсмешанный цикл 10,6 л/100 кмгород – 14,5 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 кмреальный 250000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлыевыпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нммаховик – 80 – 90 Нмболт сцепления – 19 – 30 Нмкрышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

В свою очередь, конструкция мотора 417 стала базовым решением для следующих версий УМЗ 420 (не пошел в серию) и УМЗ 421.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.

Особенностями конструкции являются:

• рядная схема двигателя и его продольное расположение относительно траектории движения транспортного средства;
• камера сгорания небольшого размера, купольной конфигурации;
• улучшенная очистка смазочного материала (полнопоточная схема со сменным фильтром);
• высокий эксплуатационный ресурс от 150000 км пробега;
• короткий ход поршня и верхняя компоновка клапанов.

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Предусмотрена изготовителем и возможность модернизации впускного/выпускного тракта, ГБЦ т ШПГ.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179.10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

В двух последних версиях используется дополнительное и улучшенное навесное оборудование, а в последней модели для военных УАЗиков применяется оригинальная головка блока цилиндров заводской форсировки.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

• надежная, хоть и морально устаревшая, система газораспределения;
• высокая надежность и эксплуатационный ресурс;
• снижение расходов владельца при использовании бензина с низким октановым числом;
• самостоятельный капремонт и механическая форсировка.

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Регламент обслуживания УМЗ 417

Из-за недоработок конструкции и морального устаревания двигатель УМЗ 417 приходится обслуживать между капремонтами и производить замену расходников в следующие сроки:

• масло и маслофильтр – 7,5 – 10 тысяч пробега;
• регулировка зазоров клапанов – 15 тысяч км;
• воздушный фильтр – примерно через 2 года;
• выпускной коллектор – 2 года;
• фильтр топливный – 30 тысяч пробега;
• свечи и АКБ – 60 тысяч км;
• картерная вентиляция – 3 года;
• охлаждающая жидкость – 40 тысяч пробега.

Поскольку распредвал расположен снизу, привод ГРМ осуществляется зубчатым колесом. Такое устройство ДВС более надежно в сравнении с ременной и цепной передачей, но морально устаревшее, уже на момент разработки.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически
Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Распредвал с узкими фазами для тюнинга УМЗ 417

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.

Весной 1973 года на протяжении 4,5 месяца продолжалась автоэкспедиция московских журналистов на двух автомобилях УАЗ-469 по маршруту Москва — Магадан — Москва. Водители-испытатели преодолели около 40 000 километров.

УАЗ

https://www.uaz.ru/company/75/magadan

Оценка работоспособности датчиков

Детальная ревизия датчиков давления автомобилей УАЗ без специального оборудования невозможна. Но если есть сомнения в исправности, приблизительная оценка работоспособности приборов не вызывает затруднений.

В начале 1976 года на протяжении полутора месяцев в далёком северном крае проводились испытания опытного образца УАЗ-452 АС с целью создания автомобиля для Крайнего Севера. Основное отличие опытного образца — улучшенная термоизоляция кузова. За время испытаний УАЗы исколесили по Якутии около 12 000 км.

УАЗ

https://www.uaz.ru/company/75/yakutiya

Оценка аварийного датчика

В корпусе аварийного датчика находится мембрана, разрывающая под действием давления нормально замкнутые контакты в цепи питания сигнальной лампы. Она гаснет, когда давление превышает значение 0,4–0,8 кгс/см2.

Характерные неисправности устройства:

• лампа не загорается при низком давлении;
• лампа горит при нормальном давлении;
• нарушение герметичности (течь масла).

Оценка работоспособности без снятия с двигателя

Когда сигнальная лампочка не загорается одновременно с включением зажигания, работоспособность датчика без демонтажа проверяют следующим образом:

1. Выключите зажигание автомобиля.
2. Отключите датчик от проводки.
3. Проверьте тестером сопротивление между контактом датчика и корпусом двигателя. У исправного датчика сопротивление близко к нолю. Если тестер показывает обрыв или большое сопротивление, датчик подлежит замене.
4. При отсутствии тестера проверьте работоспособность датчика с помощью лампочки с проводами. Один провод соедините с положительной клеммой аккумулятора, другим коснитесь контакта датчика. Если лампочка загорелась, значит, датчик условно исправен. Причина неисправности в другом.
5. В крайнем случае работоспособность датчика можно оценить с помощью штатной сигнальной лампы панели приборов. Снимите с контакта датчика провод и замкните его на корпус.

Когда лампа на панели загорается с включением зажигания, но не гаснет после запуска мотора, а индикаторный прибор при этом демонстрирует наличие давления, работоспособность датчика, не демонтируя, проверяют следующим образом:

1. Заглушите двигатель, и выключите зажигание.
2. Отсоедините провод от датчика.
3. Включите зажигание. Свечение сигнальной лампы давления масла на панели свидетельствует, что датчик, скорее всего, исправен. Вероятная причина неисправности сигнализации — замыкание проводки.

Оценка работоспособности демонтированного датчика

Работоспособность демонтированного датчика оценивают с помощью тестера и насоса. Когда нет тестера, пользуются лампой с проводом или электронным индикатором контакта (замыкания).

Проверьте сопротивление между контактом и корпусом датчика тестером. При отсутствии цепи — отсутствии показаний измерительного прибора — датчик неисправен и однозначно подлежит замене.

Нарушение герметичности работающего датчика можно определить по потёкам масла под ним. Для проверки снятого с автомобиля прибора его обмазывают мыльной пеной и создают давление с помощью насоса. Утечка воздуха будет заметна по обильным пузырькам.

Видео: проверка на работоспособность датчика давления

Следует учесть, что аварийный датчик — контрольный прибор с регламентируемыми параметрами. С помощью приведённых выше советов можно примерно оценить его работоспособность, но не полную исправность и соответствие заданным техническим характеристикам.

Оценка контрольного датчика давления масла автомобилей УАЗ

Контрольный датчик устроен таким образом, что его сопротивление электрическому току изменяется в зависимости от измеряемого давления. Чем ниже оно, тем выше сопротивление датчика.

Среди неисправностей системы смазки автомобиля причиной которых может быть неправильная работа или поломка контрольного датчика давления масла следующие:

• неустойчивые или недостоверные показания контрольного прибора;
• отсутствие показаний;
• явно завышенные показания (стрелка «зашкаливает»).

Проверка сигнальных цепей

Прежде чем «грешить» на датчик, следует убедиться в исправности цепей индикатора контрольной панели.

• Заглушите двигатель, и выключите зажигание.
• Отсоедините провод от датчика давления.
• Включите зажигание. Отсутствие показаний индикатора свидетельствует о том, что короткого замыкания проводки не корпус нет.
• «Закоротите» провод контрольного датчика на корпус. Прибор на панели должен «зашкалить», что демонстрирует исправность цепи.

Оценка контрольного датчика без демонтажа

Оценить работоспособность поможет тестер.

1. Заглушите мотор, выключите зажигание.
2. Освободите датчика от проводки.
3. Измерьте сопротивление между контактом датчика и корпусом. У работоспособного прибора оно около 150–300 Ом. Точное значение можно найти в описании модели датчика.
4. Закрепите провода тестера на клемме датчика и корпусе.
5. Включите зажигание, запустите двигатель.
6. Сопротивление должно уменьшаться с ростом оборотов двигателя от измеренного в статическом состоянии значения до минимального, которое зависит как от характеристик датчика, так и от давления масла в двигателе.

Достоверность показаний работоспособного датчика проверяют, подсоединив вместо него механический манометр.

Видео: проверка давления масла механическим манометром

Проверка контрольного датчика давления, снятого с автомобиля

В гаражных условиях приблизительно оценить работоспособность снятого с автомобиля контрольного датчика давления масла можно, измерив с его помощью давление в шине. Для этого понадобится:

• автомобильный насос или компрессор;
• манометр;
• тестер;
• самодельный шланг-переходник со штуцером подкачки;
• технические характеристики датчика с графиком зависимости сопротивления от давления.

1. Из подходящего шланга изготовьте переходник со штуцером подкачки на одном конце. Свободный конец шланга наденьте на резьбу датчика и зафиксируйте проволокой или хомутом.
2. Накачайте шину до давления 2–4 кгс/см2.
3. Измерьте тестером и запишите сопротивление между контактом и корпусом датчика.
4. Подсоедините с помощью шланга датчик к шине.
5. Повторно измерьте сопротивление.
6. Сравните полученные данные с таблицей (графиком) из характеристик датчика. Если есть большие расхождения, датчик не следует эксплуатировать.

Приведённые способы проверки приблизительные и не гарантируют полной исправности датчика давления масла.

Показатели давления двигателей автомобилей ГАЗ

Давление в системе смазки необходимо для движения масла, подачи его потребителям. На практические показатели исправного мотора влияют следующие факторы:

• вязкость масла,
• температура двигателя,
• температура окружающей среды,
• частота вращения коленвала,
• нагрузка,
• наличие масляного радиатора.

Автомобили производства Горьковского завода комплектуются разными двигателями. Значение допустимых показателей давления в системе смазки моторов приведены в таблице.

Строительство Нижегородского автозавода (НАЗа) было включено в число ударных строек первой пятилетки и, хотя и не без серьёзных проблем, было осуществлено всего за 18 месяцев.

Александр Климнов

Таблица: показатели давления двигателей автомобилей ГАЗ

Двигатель	Автомобиль	Значение давления (кгс/см 2 )	Условия
ЗМЗ-406	«Волга» «Газель»	2–4	движение 50 км/ч
		4,5	холодный мотор
		1,5	жара
		1	критерий неисправности
ЗМЗ-402	«Волга» «Газель»	2–4	движение 50 км/ч
		4,5	холодный мотор
		1,5	жара
		1	критерий неисправности на средних оборотах в движении
		0,5	критерий неисправности на холостом ходу
ЗМЗ-405	«Газель»	4,6	срабатывание перепускного клапана фильтра
		6	максимально допустимое
		0,4–0,8	включение аварийной сигнализации
ГАЗ-560	«Волга» «Газель»	>1	на холостом ходу 850 об/мин, 80–85 °C
		5–7	3800 об/мин, нормальное
		4	3800 об/мин, кратковременно допустимое
УМЗ-421	«Газель»	>1,3	80 °C, 700 об/мин, масляный радиатор выключен
		>3,5	80 °C, 2000 об/мин, масляный радиатор выключен
		>0,8	80 °C, 700 об/мин, масляный радиатор включён
		>2,5	80 °C, 2000 об/мин, масляный радиатор включён

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Микроавтобус УАЗ наибольшей популярностью из регионов пользуется в Якутии. Многие гости из центральной России, удивляясь количеству УАЗов, называют Якутию «Уазляндией».

Википедия

https://ru.wikipedia.org/

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса.
2. Снимите мешающие доступу детали.
3. Отверните винт крепления и освободите датчик от проводки.

Видео: замена контрольного датчика давления масла

Перечень операций по замене аварийного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса автомобиля.
2. Освободите доступ к датчику, сняв мешающие детали, если они есть.
3. Разомкните разъём, и отключите наконечник провода аварийного датчика от проводки.
4. Удерживая штуцер датчика ключом на 19, ключом на 22 отверните датчик и снимите его.
5. Отверните крепёжный винт и снимите провод с датчика.
6. Установите новый датчик в обратной последовательности и подключите его к проводке.
7. Включите аккумулятор, запустите двигатель, оцените работоспособность датчика.
8. Осмотрите датчик визуально. Если заметны подтекания масла, слегка подтяните резьбовое соединение.

Галерея: снятие аварийного датчика давления

Проверка работоспособности и замена датчиков давления масла автомобилей УАЗ — простая операция, доступная любому владельцу. Главное — знать, что делать.

Значения давление масла в автомобилях УАЗ

Силовые установки автомобилей УАЗ оборудованы двумя датчиками давления: контрольным, управляющим стрелочным или цифровым индикатором, и аварийным. Последний подаёт световой сигнал (включает лампочку на панели), если давление смазки уменьшается до 0,4–0,8 кгс/см 2 .

Аварийный датчик включает сигнальную лампу на контрольной панели, если давление масла уменьшается ниже установленного предела

Даже если мотор полностью исправен, значение давления зависит от условий эксплуатации:

• от степени вязкости масла;
• от температуры двигателя;
• от температуры окружающей среды;
• от частоты вращения коленвала (оборотов);
• от нагрузки;
• от использования радиатора охлаждения масла.

Показания индикатора давления масла обычно находятся в пределах 1–5 кгс/см 2 и незначительно отличаются для различных моделей «уазовских» силовых установок.

В 2021 году легендарному российскому производителю автомобилей повышенной проходимости Ульяновскому автомобильному заводу исполнилось 75 лет.

УАЗ

https://www.uaz.ru/company/75

Таблица: значение давления масла в различных моторах

Изготовитель	Модель двигателя	Давление масла (кгс/см 2 )
		Минимальное	Условия	Максимальное	Условия	Рабочее	Условия
Ульяновский моторный завод (УМЗ)	417	0,4	Радиатор включён	5	Холодный мотор	>3.5	холостой ход, 2 тыс. об/мин, 80 °С.
						>1.1	холостой ход, 600 об/мин, 80 °С.
						2–4	Езда 45 км/ч
						>1.5	Езда, жара
	4218	1,2	6	Холодный мотор	>3.5	Езда 60 км/ч, без масл. радиатора
					>3	Жара
Заволжский моторный завод (ЗМЗ)	409	1	Евро 3, холостой ход, 850 об/мин.	4,6
	0,7	Евро 4, холостой ход, 850 об/мин.
	4021/4104	0,5	холостой ход, малые обороты.	4,5	Холодный мотор	2–4	Езда 50 км/ч
		1	холостой ход, средние обороты.			>1.5	Жара
	5143	1.1	холостой ход, 700–800 об/мин. 80 °С.	4.5	1,1–4,5
3	холостой ход, 2 тыс. об/мин, 80 °С.

Повышенное давление масла в двигателе 417

Контроль давления масла в системе смазки УАЗ с двигателем УМЗ-417 осуществляется с помощью двух датчиков. Один из них связан с указателем давления масла на приборной панели, а другой с контрольной лампой аварийного давления масла в системе смазки двигателя. Датчик аварийного давления масла срабатывает при давлении 39-78 кПа (0.4-0.8 кгс/см2).

Работа сигнальной лампы аварийного давления масла.

При включении зажигания лампа аварийного давления масла загорается, а после запуска двигателя гаснет. При минимальной частоте вращения коленчатого вала на режиме холостого хода и отключенном масляном радиаторе контрольная лампа аварийного давления масла гореть не должна. Загорание лампы указывает на неисправности в системе смазки, которые должны сразу же устраняться. Горение лампы на рабочих режимах указывает на неисправность датчика или системы смазки двигателя.

Допустимо загорание сигнальной лампы аварийного давления масла при резком торможении автомобиля и работе двигателя на режиме холостого хода при минимальной частоте вращения коленчатого вала, но при исправной системе смазки она должна немедленно гаснуть при увеличении частоты вращения на 15-20%, то есть до частоты вращения, необходимой для начала движения автомобиля.

Нормальное давление масла в системе смазки УАЗ с двигателем УМЗ-417.

Давление масла в системе смазки двигателя УМЗ-417, при температуре масла в масляном картере плюс 80 градусов и отключенном масляном радиаторе, должно быть не менее 343 кПа (3.5 кгс/см2) при частоте вращения коленчатого вала в 2000 оборотов в минуту, и не менее 108 кПа (1.1 кгс/см2) при частоте вращения 600 оборотов в минуту на холостом ходу.

Давление масла на прогретом двигателе и открытом кране масляного радиатора, на холостом ходу должно быть не менее 39 кПа (0.4 кгс/см2), на не прогретом двигателе давление масла может достигать 441-490 кПа (4.5-5.0 кгс/см2).

При скорости движения автомобиля в 45 км/час, давление масла должно быть в пределах 196-392 кПа (2.0-4.0 кгс/см2), а в жаркую погоду — не менее 147 кПа (1.5 кгс/см2). Давление в системе смазки менее указанных величин свидетельствует о неисправности в двигателе.

Обслуживание системы смазки УАЗ с двигателем УМЗ-417.

Уровень масла в картере двигателя УМЗ-417 должен поддерживаться между метками П и 0 на масляном щупе. Замерять уровень масла необходимо через 2-3 минуты после остановки прогретого двигателя. Наливать масло выше метки П на щупе не рекомендуется, так как это приводит к закоксовыванию колец, нагарообразованию в камерах сгорания головки блока цилиндров и на днищах поршней, течи масла через сальники и прокладки.

Понижение уровня масла ниже метки 0 на щупе может вызвать выплавление подшипников. При повышенном расходе масла и отсутствии его течи, надо проверить исправность системы вентиляции картера и состояние уплотнительных колпачков, клапанов и цилиндро-поршневой группы.

Замена масла в системе смазки двигателя УМЗ-417.

Моторное масло в картере двигателя заменяется через каждые 8 000 километров пробега. Фильтрующий элемент разборного масляного фильтра или полнопоточный масляный фильтр заменяется при смене масла в двигателе или при перепаде давления масла до фильтра и после него более чем на 73.5 кПа (0.75 кгс/см2).

Для замены фильтра необходимо его отвернуть от штуцера переходника в направлении против часовой стрелки усилием рук. Заворачивать масляный фильтр на штуцер переходника необходимо также усилием рук, при этом надо следить за тем, чтобы уплотнительное резиновое кольцо было исправно и находилось в пазу масляного фильтра. Перед установкой смазать кольцо маслом и завернуть фильтр до касания прокладкой плоскости на блоке цилиндров, а затем довернуть еще на 3/4 оборота.

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

Положение контрольного датчика давления масла на двигателе УМЗ-417 отмечено цифрой 12

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

Положение датчиков давления масла отмечено цифрами 5 и 19

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Положение контрольного датчика давления масла отмечено цифрой 20

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.

Весной 1973 года на протяжении 4,5 месяца продолжалась автоэкспедиция московских журналистов на двух автомобилях УАЗ-469 по маршруту Москва — Магадан — Москва. Водители-испытатели преодолели около 40 000 километров.

УАЗ

https://www.uaz.ru/company/75/magadan

Сообщений [ с 1 по 25 из 27 ]

1 Тема от Chan 15.10.2014 06:32:21

• Chan
• Участник
• Неактивен

• Откуда: Абинск
• Зарегистрирован: 24.05.2013
• Сообщений: 854

Тема: пропало давление масла УМЗ 417

во время движения на УАЗе, двигатель УМЗ 417, машина заглохла. Перед этим был сильный детонационный «выстрел». При прокрутке стартером машина не заводится, самое главное -давление масла — ноль. Перед происшествием прокруткой стартера давление поднималось до 2кгс/см2. С чего начинать. Или сразу тосол сливать.

Отредактировано Chan (15.10.2014 06:43:14)

2 Ответ от MAX 23rus 15.10.2014 07:02:52

• MAX 23rus
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 23.06.2010
• Сообщений: 1889

Re: пропало давление масла УМЗ 417

Я думаю привод трамблёра и маслонасоса. Погляди бегунок крутится?! Ну а далее, если бегунок стоит загляни через горловинку клапана шевелятся или нет. Если всё стоит значит гляди шестерни

Оценка работоспособности датчиков

Детальная ревизия датчиков давления автомобилей УАЗ без специального оборудования невозможна. Но если есть сомнения в исправности, приблизительная оценка работоспособности приборов не вызывает затруднений.

В начале 1976 года на протяжении полутора месяцев в далёком северном крае проводились испытания опытного образца УАЗ-452 АС с целью создания автомобиля для Крайнего Севера. Основное отличие опытного образца — улучшенная термоизоляция кузова. За время испытаний УАЗы исколесили по Якутии около 12 000 км.

УАЗ

https://www.uaz.ru/company/75/yakutiya

Оценка аварийного датчика

В корпусе аварийного датчика находится мембрана, разрывающая под действием давления нормально замкнутые контакты в цепи питания сигнальной лампы. Она гаснет, когда давление превышает значение 0,4–0,8 кгс/см2.

Характерные неисправности устройства:

• лампа не загорается при низком давлении;
• лампа горит при нормальном давлении;
• нарушение герметичности (течь масла).

Оценка работоспособности без снятия с двигателя

Когда сигнальная лампочка не загорается одновременно с включением зажигания, работоспособность датчика без демонтажа проверяют следующим образом:

1. Выключите зажигание автомобиля.
2. Отключите датчик от проводки.
3. Проверьте тестером сопротивление между контактом датчика и корпусом двигателя. У исправного датчика сопротивление близко к нолю. Если тестер показывает обрыв или большое сопротивление, датчик подлежит замене.
4. При отсутствии тестера проверьте работоспособность датчика с помощью лампочки с проводами. Один провод соедините с положительной клеммой аккумулятора, другим коснитесь контакта датчика. Если лампочка загорелась, значит, датчик условно исправен. Причина неисправности в другом.
5. В крайнем случае работоспособность датчика можно оценить с помощью штатной сигнальной лампы панели приборов. Снимите с контакта датчика провод и замкните его на корпус.

Для проверки работоспособности аварийного датчика с помощью сигнальной лампы замкните провод на корпус

Включите зажигание. Если лампа давления на панели горит, датчик неисправен и подлежит замене.

Когда лампа на панели загорается с включением зажигания, но не гаснет после запуска мотора, а индикаторный прибор при этом демонстрирует наличие давления, работоспособность датчика, не демонтируя, проверяют следующим образом:

1. Заглушите двигатель, и выключите зажигание.
2. Отсоедините провод от датчика.
3. Включите зажигание. Свечение сигнальной лампы давления масла на панели свидетельствует, что датчик, скорее всего, исправен. Вероятная причина неисправности сигнализации — замыкание проводки.

Оценка работоспособности демонтированного датчика

Работоспособность демонтированного датчика оценивают с помощью тестера и насоса. Когда нет тестера, пользуются лампой с проводом или электронным индикатором контакта (замыкания).

1. Проверьте сопротивление между контактом и корпусом датчика тестером. При отсутствии цепи — отсутствии показаний измерительного прибора — датчик неисправен и однозначно подлежит замене.

Сопротивление исправного датчик давления равно нолю

Если тестер показывает короткое замыкание или незначительное сопротивление, закрепите провода измерительного прибора на датчике с помощью зажимов.

Наденьте на штуцер датчика резиновый шланг от автомобильного насоса.

Сделайте несколько энергичных качков. Если датчик исправен, тестер покажет обрыв цепи.

Нарушение герметичности работающего датчика можно определить по потёкам масла под ним. Для проверки снятого с автомобиля прибора его обмазывают мыльной пеной и создают давление с помощью насоса. Утечка воздуха будет заметна по обильным пузырькам.

Видео: проверка на работоспособность датчика давления

Следует учесть, что аварийный датчик — контрольный прибор с регламентируемыми параметрами. С помощью приведённых выше советов можно примерно оценить его работоспособность, но не полную исправность и соответствие заданным техническим характеристикам.

Оценка контрольного датчика давления масла автомобилей УАЗ

Контрольный датчик устроен таким образом, что его сопротивление электрическому току изменяется в зависимости от измеряемого давления. Чем ниже оно, тем выше сопротивление датчика.

Чем ниже давление масла, тем выше сопротивление контрольного датчика

Среди неисправностей системы смазки автомобиля причиной которых может быть неправильная работа или поломка контрольного датчика давления масла следующие:

• неустойчивые или недостоверные показания контрольного прибора;
• отсутствие показаний;
• явно завышенные показания (стрелка «зашкаливает»).

Проверка сигнальных цепей

Прежде чем «грешить» на датчик, следует убедиться в исправности цепей индикатора контрольной панели.

• Заглушите двигатель, и выключите зажигание.
• Отсоедините провод от датчика давления.
• Включите зажигание. Отсутствие показаний индикатора свидетельствует о том, что короткого замыкания проводки не корпус нет.
• «Закоротите» провод контрольного датчика на корпус. Прибор на панели должен «зашкалить», что демонстрирует исправность цепи.

Оценка контрольного датчика без демонтажа

Оценить работоспособность поможет тестер.

1. Заглушите мотор, выключите зажигание.
2. Освободите датчика от проводки.
3. Измерьте сопротивление между контактом датчика и корпусом. У работоспособного прибора оно около 150–300 Ом. Точное значение можно найти в описании модели датчика.
4. Закрепите провода тестера на клемме датчика и корпусе.
5. Включите зажигание, запустите двигатель.
6. Сопротивление должно уменьшаться с ростом оборотов двигателя от измеренного в статическом состоянии значения до минимального, которое зависит как от характеристик датчика, так и от давления масла в двигателе.

Достоверность показаний работоспособного датчика проверяют, подсоединив вместо него механический манометр.

Точность показаний контрольного датчика давления масла контролируют механическим манометром

Видео: проверка давления масла механическим манометром

Проверка контрольного датчика давления, снятого с автомобиля

В гаражных условиях приблизительно оценить работоспособность снятого с автомобиля контрольного датчика давления масла можно, измерив с его помощью давление в шине. Для этого понадобится:

• автомобильный насос или компрессор;
• манометр;
• тестер;
• самодельный шланг-переходник со штуцером подкачки;
• технические характеристики датчика с графиком зависимости сопротивления от давления.

1. Из подходящего шланга изготовьте переходник со штуцером подкачки на одном конце. Свободный конец шланга наденьте на резьбу датчика и зафиксируйте проволокой или хомутом.
2. Накачайте шину до давления 2–4 кгс/см2.
3. Измерьте тестером и запишите сопротивление между контактом и корпусом датчика.
4. Подсоедините с помощью шланга датчик к шине.
5. Повторно измерьте сопротивление.
6. Сравните полученные данные с таблицей (графиком) из характеристик датчика. Если есть большие расхождения, датчик не следует эксплуатировать.


   Характеристики контрольных датчиков давления масла разных моделей отличаются

7. Обмажьте датчик мыльной пеной и оцените его герметичность по отсутствию пузырьков.

Приведённые способы проверки приблизительные и не гарантируют полной исправности датчика давления масла.

Проверка работоспособности датчиков

ДДМ предоставляют очень важные сведения о состоянии двигателя. Ответственный водитель относится к ним с большим вниманием, и это правильно. «Без давления» ездить нельзя, но и разбирать двигатель при каждом включении аварийной лампы тоже не стоит.

Хотя датчики давления — как аварийные, так и контрольные — надёжные приборы, они, как и все детали автомобиля, вполне могут поломаться. Их распространённые «болезни» приведены в таблице.

Таблица: неисправности датчиков давления масла

Вид датчика давления масла	Неисправность	Проявление
Аварийный	обрыв или увеличение сопротивления контакта	не горит сигнальная лампа
	залипание электродов контакта	постоянно горит сигнальная лампа
	нарушение целостности диафрагмы	низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах
	нарушение герметичности датчика	подтекание масла из датчика
Контрольный	обрыв реостата	отсутствие показаний указателя давления
	увеличение сопротивления подвижного контакта	заниженные показатели давления
	нарушение целостности диафрагмы	отсутствие показаний или заниженные показатели давления
	нарушение герметичности датчика	подтекание масла из датчика

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра. Его подключают в удобном месте взамен любого (контрольного или аварийного) штатного измерителя.

Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра

Видео: контроль давления масла манометром

ГАЗ‑3302 стал первым отечественным автомобилем, сконструированным по передовому в мировом автомобилестроении методу сквозной компьютерной технологии проектирования производства по технологии CAD‑CAM, аналитических расчётов штампов и пресс‑форм по компьютерной программе CATIA и многим другим.

Олег Филимонов

Использование механического манометра в качестве образцового прибора позволяет исключить сомнения в исправности вкладышей, коленвала и колец. Но оценить ДДМ можно и без него.

В двигателях автомобилей ГАЗ используется один или два ДДМ. Аварийный подаёт сигнал (включает лампу), когда значение давления опускается ниже допустимого. Контрольный управляет показаниями установленного на приборной панели указателя давления, который индицирует текущее значение параметра.

Диагностика аварийного ДДМ

У аварийного датчика две «беды»: обрыв и короткое замыкание. В случае обрыва лампа давления на приборной панели не загорается. При коротком замыкании — горит постоянно.

Если зажигание включено, двигатель не запущен, но лампочка не горит, отключите провод от датчика и коснитесь корпуса, очистив место контакта от загрязнений.

Лампочка вспыхнула? Значит, датчик давления надо менять, он неисправен. Если же сигнализация по-прежнему не включается, возможно, проблема в обрыве проводки или неисправной лампе.

Если провод от датчика отсоединён, но при включении зажигания «масляная» лампочка всё же горит, проводка, скорее всего, замкнута на корпус.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером или с помощью автомобильной лампочки и аккумуляторной батареи.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером

Сопротивление исправного датчика очень маленькое, около ноля. Если через датчик подсоединить лампочку к батарее, она загорится.

Если через датчик подсоединить лампочку к батарее, она загорится

Не отключая авометр, прижмите к штуцеру датчика шланг насоса или компрессора для подкачки шин и создайте давление. Тестер должен отреагировать на это увеличением показаний. Если использовали лампочку — она погаснет. В противном случае эксплуатировать датчик далее нельзя.

Потёки масла из датчика свидетельствуют о нарушении герметичности. Чтобы проверить предположение, обмажьте датчик мыльной пеной или опустите в воду, подключите штуцер к насосу и прокачайте. Пузырьки укажут место повреждения.

Таким же способом проверяют герметичность контрольного датчика.

Видео: проверка аварийного ДДМ

Проверка контрольного ДДМ

Внутри контрольного датчика переменный резистор. Его сопротивление изменяется под напором давления, что отражается в показаниях указателя на панели приборов.

Внутри контрольного датчика переменный резистор

Когда стрелка прибора «зашкаливает», снимите с датчика провод, не выключая зажигание. Стрелка либо вернётся к нулевой отметке, либо останется на месте у правого предела. Стрелка отреагировала — выбрасывайте датчик. Осталась на месте — ищите короткое замыкание проводки.

При нулевых показаниях снимите с датчика провод и соедините с корпусом, включите зажигание. Если после этого стрелка указателя «зашкалит», значит, датчик своё отработал. В противоположном случае, вероятнее всего, оборвана проводка или неисправен указатель.

При работающем двигателе измеренное тестером значение сопротивления исправного контрольного ДДМ реагирует на обороты и должно составлять примерно 100–300 Ом. Точные цифры найдутся в технической документации.

Замена датчиков давления масла своими руками

Чтобы облегчить доступ к датчикам давления масла может потребоваться демонтаж каких-то дополнительных деталей, определяемых конструкцией модели автомобиля и двигателя. Например, инструкция на УАЗ-3151 рекомендует предварительно снять передний брызговик двигателя.

Микроавтобус УАЗ наибольшей популярностью из регионов пользуется в Якутии. Многие гости из центральной России, удивляясь количеству УАЗов, называют Якутию «Уазляндией».

Википедия

https://ru.wikipedia.org/

Для замены датчиков понадобится штатный набор инструментов автомобиля.

Перечень операций по замене контрольного датчика давления

1. Выключите зажигание, отключите аккумуляторную батарею от корпуса.
2. Снимите мешающие доступу детали.
3. Отверните винт крепления и освободите датчик от проводки.

Используя отвёртку, выверните винт крепления сверху датчика

Ключом отверните датчик и демонтируйте. Шлицы для ключа на 17 находятся под корпусом датчика.

Отверните датчик ключом и снимите его

Установите исправный датчик. Заверните прибор рукой и слегка подтяните ключом, не допуская значительных усилий.

Подключите датчик к проводке, закрепите наконечник винтом.

Подключите аккумуляторную батарею, запустите двигатель, оцените работоспособность.

Проверьте, нет ли подтекания масла. При необходимости осторожно подтяните резьбовое соединение.
