Устройство автомобилей

Система питания двигателя от газобаллонной установки

Устройство и работа газобаллонных установок

Газобаллонные установки характеризуются тем, что топливо при любом агрегатном состоянии вытекает из баллонов под значительным давлением. Поэтому в этих системах питания нет насосов, перекачивающих и подающих топливо, но введен редуктор, который позволяет снижать давление газа до рабочего, которое должно быть примерно равно атмосферному давлению или несколько превышать его.

При работе на сжатом газе исходное давление в баллонах составляет 20 МПа и более, поэтому эту систему питания оснащают баллонами высокого давления. По мере расхода газа давление в баллонах снижается.

При работе на сжиженном газе давление в баллоне не превышает 1,6…2,0 МПа. Баллоны этих установок относятся к баллонам низкого давления. Давление в них изменяется только в зависимости от состава газовой смеси и от температуры окружающей среды.
При любом количестве жидкого газа в баллоне давление в нем всегда будет равно давлению насыщенных паров топлива для условий окружающей среды. Давление насыщенных паров основных компонентов сжиженного нефтяного газа (СНГ) пропана и бутана при изменении температуры от -40 до +40 ˚С изменяется от 0,12 до 1,7 и от 0,18 до 0,39 соответственно.

В обоих случаях в системе предусматривается фильтр для улавливания твердых частичек (окалины и др.) и теплообменник, размещаемый отдельно или в общем корпусе с редуктором. Для сжиженного газа теплообменник служит испарителем на выходе из баллона, а для сжатого – подогревателем.

Подогреватель необходим в системе сжатого газа, так как резкое снижение давления в процессе его расширения на выходе из баллона приводит к значительному понижению температуры, и при наличии влаги в газе может привести к ее замерзанию и нарушению нормальной работы системы вследствие закупоривания магистральных трубок льдом.
Для подогрева сжатого газа обычно используют тепло отработавших газов, пропускаемых через теплообменное устройство, а для подогрева сжиженного газа чаще всего используют жидкость из системы охлаждения двигателя.

Устройство и работа газобаллонной установки
для сжатого газа

Принципиальная схема газобаллонной установки для работы на сжатом газе показана на рис. 1.
Установка для грузового автомобиля с пятью баллонами, сгруппированными в две секции I и II, размещаемыми обычно под платформой кузова. Каждая секция снабжена соединительной арматурой 2 с трубками 3 и расходным вентилем 4, что позволяет расходовать из них газ порознь и одновременно.

Из баллонов 1 по трубкам 3 и через расходные вентили 4 газ поступает в подогреватель 6, в который через дозирующую шайбу 8 из приемной трубы 7 поступают горячие отработавшие газы. Далее через магистральный вентиль 9 и фильтр 10 газ проходит в одноступенчатый редуктор 11, где давление его снижается до 1,2 МПа, и через второй фильтр 12 в двухступенчатый редуктор 13 с понижением давления почти до атмосферного.

При работающем двигателе газ засасывается в карбюратор-смеситель, причем на режиме холостого хода по трубке 21 он поступает непосредственно в задроссельное пространство и впускной трубопровод 15, который связан трубкой 14 с разгрузочным (пусковым) устройством редуктора.

Система снабжена двумя манометрами: высокого давления 23, включаемого до магистрального вентиля, и низкого 22, фиксирующего давление первой ступени редуктора. По показаниям первого манометра судят о количестве газа в баллонах, а по показаниям второго – о работе редуктора.

Так как автомобильные газобаллонные установки всегда предусматривают возможность питания двигателя и традиционным топливом, то и в рассматриваемой схеме обеспечено питание как газовым топливом, вводимым форсункой 20 в проставку 17, т. е. в зону между диффузором карбюратора и дроссельной заслонкой, так и жидким, вводимым в диффузор распылителем 18. Баллоны наполняются газом через вентиль 5.

Устройство и работа газобаллонной установки
для сжиженого газа

На рисунке 2 приведена схема газобаллонной установки грузового автомобиля ГАЗ-53-07, работающего на сжиженном газе.
Из баллона 7 через расходные вентили 6 (для паровой фазы) или 12 (для жидкой фазы), магистральный вентиль 5 и расходные трубки сжиженный газ поступает в испаритель 4, подогреваемый жидкостью из системы охлаждения двигателя.
Далее газ в паровой фазе проходит через сетчатый фильтр 3 и двухступенчатый редуктор 2, откуда засасывается в газовый смеситель 15.
Пуск и прогрев двигателя осуществляется только на паровой фазе, которую отбирают из баллонов через вентиль 6.

Газовый баллон 7 емкостью 170 л размещается под грузовой платформой автомобиля. Заполняют его через вентиль 10 до уровня, фиксируемого с помощью контрольного вентиля 9, а текущий запас топлива оценивают по указателю уровня 11.
Баллон оснащен предохранительным клапаном 8, срабатывающим в случае превышения давления сверх допустимого, равного 1,6 МПа.

Магистральный вентиль 5 и контрольные манометры 13 и 14 размещают в кабине водителя на контрольном щитке.
Запас жидкого топлива рассчитывают на кратковременную работу двигателя и хранят в бензобаке 1, который используют в случае отказа газовой аппаратуры или для поездки до ближайшей заправочной газовой станции. С этой целью двигатель оснащают однокамерным карбюратором.

Таким образом, питание газового двигателя бензином может осуществляться с помощью обычного базового карбюратора-смесителя с газовой проставкой или отдельного карбюратора упрощенной конструкции.

Материалы

Система питания двигателей газобаллонных автомобилей

• » onclick=»window.open(this.href,’win2′,’status=no,toolbar=no,scrollbars=yes,titlebar=no,menubar=no,resizable=yes,width=640,height=480,directories=no,location=no’); return false;» rel=»nofollow»> Печать
• E-mail

Подробности Подробности Категория: Устройство автомобиля ( В вопросах и ответах ) Опубликовано: 23.06.2014 11:41 Автор: Administrator Просмотров: 17406

Топливо для двигателей газобаллонных автомобилей

Какие газы могут служить топливом для двигателей газобаллонных автомобилей?

Топливом для двигателей газобаллонных автомобилей могут служить сжатые и сжиженные газы, хранящиеся в специальных баллонах.

Какие газы для двигателей газобаллонных автомобилей относятся к сжатым?

К сжатым газам относятся: метан; водород; окись углерода; нефтяной газ, выделяющийся из нефтяных скважин или получаемый при переработке нефти; промышленный (коксовый) газ, получаемый в коксовых печах при сухой перегонке угля или торфа. Газ, переработанный на заводе, называют синтез-газ. Сжатые газы на автомобиле хранятся в стальных баллонах под давлением 20 МПа. Ведутся работы по созданию баллонов из полимерных материалов, которые значительно легче стальных.

Какие газы для двигателей газобаллонных автомобилей относятся к сжиженным и как они хранятся?

К сжиженным газам относятся: пропан, бутан, пропилен, бутилен. Эти газы легко переходят из газообразного в жидкое состояние при нормальной температуре и низких давлениях (до 1,6 МПа). Их получают во время переработки нефтепродуктов и хранят на автомобиле в стальном баллоне под давлением 1,6 МПа. В таких газах содержится бо́льшая концентрация тепловой энергии в единице объема, чем в сжатых газах. Поэтому для пробега автомобиля 250-300 км требуется всего один баллон с жидким газом, тогда как для такого же пробега автомобиля на сжатых газах требуется 5 или 8 баллонов. Кроме того, сжиженный газ хранится при невысоком давлении, что повышает безопасность труда.

В настоящее время выпускаются автомобили ЗИЛ-138, ГАЗ-53-07, ГАЗ-52-07; ГАЗ-24-07 «Волга» с газовой аппаратурой для работы на сжиженных газах. Двигатели этих автомобилей не претерпели существенных переделок. В них только повышена степень сжатия до 8,5, что позволяет им развивать такую же мощность, как и при работе на бензине. Кроме того, на этих автомобилях сохранена топливная аппаратура для кратковременной работы на бензине. В соответствии с ГОСТ 20448-75 на таких автомобилях используется смесь сжиженного газа, состоящая из пропана и бутана. Зимой в этой смеси пропана должно быть не менее 75% и не более 20% бутана, летом – соответственно 34 и 60%. Это объясняется тем, что пропан лучше испаряется, обеспечивая надежный пуск двигателя. Кроме пропана и бутана, в состав сжиженного газа входят метан, этан, этилен, пропилен, бутилен, пентан и другие, общее содержание которых в смеси составляет 5-6%. Пропановые фракции (пропан, пропилен) обеспечивают необходимое давление в баллоне. Бутан наиболее калорийный и легкосжижаемый газ. Октановое число у пропана – 120, у бутана – 93, что позволяет повысить степень сжатия в двигателе и получить большую мощность. Газ не должен содержать механических примесей, водорастворимых кислот, щелочей, смол и других вредных примесей. Сжиженные газы имеют большой коэффициент объемного расширения. Поэтому баллон следует наполнять газом не более чем на 90% его объема. Остальные 10% составляет объем паровой подушки, без которой даже незначительное повышение температуры газа приводит к резкому увеличению давления в баллоне.

Перевод автомобилей на газовое топливо позволяет экономить жидкое топливо. Кроме того, оно более полно сгорает в цилиндрах двигателя и меньше выделяется токсических веществ в атмосферу. В таком двигателе нет конденсации топлива и не смывается масляная пленка со стенок цилиндров, что повышает срок службы двигателя на 20-25%.

Однако работа двигателя на газу требует соблюдения специальных правил безопасности, так как в местах неплотного соединения газ выходит и образует снежный кристаллический налет (иней), при соприкосновении с которым может произойти обмораживание рук и других частей тела. Прорвавшийся газ скапливается в углублениях подкапотного пространства и, смешиваясь с воздухом, образует взрывоопасную смесь. Газ не содержит кислорода, поэтому при его вдыхании может произойти отравление (удушье).

Как устроена газобаллонная установка для работы на сжиженном газе?

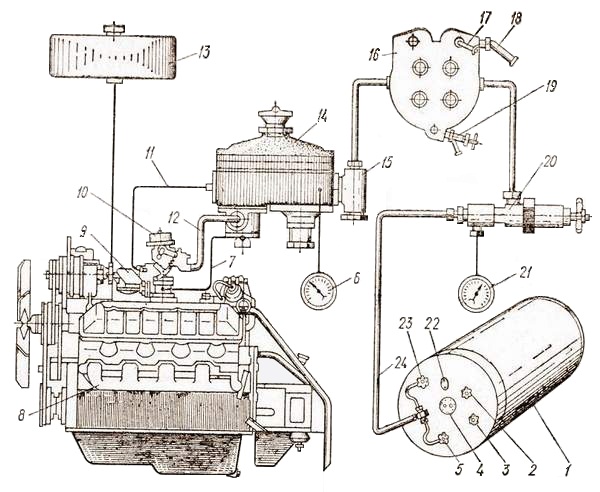

Газобаллонная установка автомобиля ГАЗ-53-07 (рис.73) состоит из баллона 1 для хранения сжиженного газа; испарителя газа 16; двухступенчатого газового редуктора 14 с дозирующе-экономайзерным устройством; смесителя 10, в котором газ смешивается с воздухом в пропорции 1 : 1 и образует газовоздушную горючую смесь; магистрального вентиля 20, открывающего поступление газа в испаритель; манометра 21 высокого давления, показывающего давление газа в баллоне, манометра 6 низкого давления, показывающего давление газа в камере первой ступени газового редуктора; фильтра 15 для очистки газа; трубопровода 24 высокого давления, подводящего газ из баллона в газовый редуктор; трубопровода низкого давления 12 для подвода газа из камеры второй ступени газового редуктора в смеситель; трубопровода 11 вакуумного разгружателя и трубопровода 7 для подвода в смеситель газа при работе двигателя с малой частотой вращения коленчатого вала на холостом ходу.

Рис.73. Газобаллонная установка для питания двигателя сжиженным газом.

На баллоне установлены заправочный вентиль 3 для наполнения баллона жидким газом, контрольный вентиль 2 для отвода паровой фазы газа в момент наполнения баллона, предохранительный клапан 22, открывающий выход газа в атмосферу в случае чрезмерного повышения его давления в баллоне, указатель 4 уровня газа в баллоне, расходные вентили 5 жидкой и 23 парообразной фаз газа. На испарители установлен трубопровод 17 для подвода горячей охлаждающей жидкости из системы охлаждения двигателя и 18 – для отвода этой жидкости в систему охлаждения, кран 19 для слива отстоя или воды в холодное время года. Для питания двигателя 8 жидким топливом (бензином) имеется топливный бачок 13 емкостью 10 л и карбюратор 9, соединенные между собой топливопроводом.

Как работает газобаллонная установка сжиженного газа?

Работает газобаллонная установка так. При пуске двигателя открывают вентиль 23 (рис.73) на баллоне и магистральный вентиль 20 в кабине водителя. Газ из баллона под давлением 1,6 МПа по трубопроводу 24 поступает в испаритель 16, где испаряется и через фильтр 15 поступает в двухступенчатый редуктор 14, где его давление снижается до 0,12-0,15 МПа в камере первой ступени, а затем до 0,1 МПа в камере второй ступени. Газ из камеры второй ступени через дозирующе-экономайзерное устройство по трубопроводу 12 поступает в смеситель 10, где, смешиваясь с воздухом в пропорции 1 : 1, образует газовоздушную горючую смесь, которая поступает в цилиндры двигателя.

После пуска и прогрева двигателя вентиль 23 закрывают, а открывают вентиль 5 жидкой фазы газа. Жидкий газ поступает по тем же трубопроводам в испаритель 16, где преобразуется в газообразное состояние и далее поступает в редуктор. При последующем пуске горячего двигателя открывают вентиль 5, так как жидкость в рубашке охлаждения еще горячая и подогревает газ в испарителе.

Во время работы двигателя с малой частотой вращения коленчатого вала на холостом ходу газ к смесителю поступает по трубопроводу 7. Для обеспечения нормальной работы редуктора его трубопровод 11 вакуумного разгружателя все время соединен с впускной полостью смесителя. В холодное время года газ плохо испаряется, что затрудняет пуск двигателя. В этом случае его пускают на бензине, прогревают и переводят на газ. Для этого необходимо перекрыть бензокраник на бачке и полностью выработать бензин из карбюратора и топливопроводов, а затем пустить двигатель от газобаллонной установки. Запрещается одновременная работа двигателя на бензине и газе. На бензине можно доехать до ближайшей газонаполнительной станции, если в пути израсходовано газовое топливо. Однако длительная работа на бензине запрещается.

В чем отличие газобаллонной установки для сжатого газа?

Газобаллонная установка для сжатого газа имеет такие же приборы, что и для сжиженного газа. Однако газ в ней хранится в сжатом состоянии в нескольких стальных баллонах под давлением 20 МПа, соединенных между собой стальными трубопроводами. Работа такая же, как и на сжиженном газе.

Устройство приборов газобаллонной установки

Как устроен баллон для сжиженного газа?

Баллон для сжиженного газа изготовляется из стали, рассчитан на рабочее давление 1,6 МПа и пригоден для наполнения и хранения газа при температуре до 45°С. Баллоны периодически подвергаются гидравлическому испытанию под давлением 2,4 МПа и пневматическому – под давлением воздуха 1,6 МПа. Выдержавшие испытания клеймят. На переднем днище ставят клеймо с указанием завода-изготовителя, порядкового номера, массы в килограммах, даты (месяц и год) изготовления и последнего испытания, рабочего и испытательного давления, емкости в литрах, а также клеймо ОТК завода-изготовителя. Повторные испытания проводят один раз в два года органы Гостехнадзора. Годные баллоны окрашивают в красный цвет.

Как устроен и работает испаритель газа?

Испаритель сжиженного газа служит для преобразования жидкой фазы газа в газообразную. Он состоит из разъемного корпуса, в котором выполнены каналы для прохода газа. Каналы омываются горячей жидкостью из системы охлаждения, что и приводит к испарению газа. Разборная конструкция испарителя позволяет очищать каналы от отложений и осадков.

Как устроен и работает фильтр для очистки газа?

В фильтре газ очищается от механических примесей и воды, которые, попав в редуктор, могли бы вызвать неплотное закрытие клапанов, а вода в холодное время года, замерзая, закупорила бы газопроводы, нарушив работу системы питания. Фильтр состоит из корпуса, в котором установлен фильтрующий элемент, изготовленный из мелкой латунной сетки, свернутой рулоном, и пакета войлочных колец. Газ последовательно проходит через сетку и войлок, очищается и поступает в газовый редуктор.

Какое назначение и устройство газового двухступенчатого редуктора?

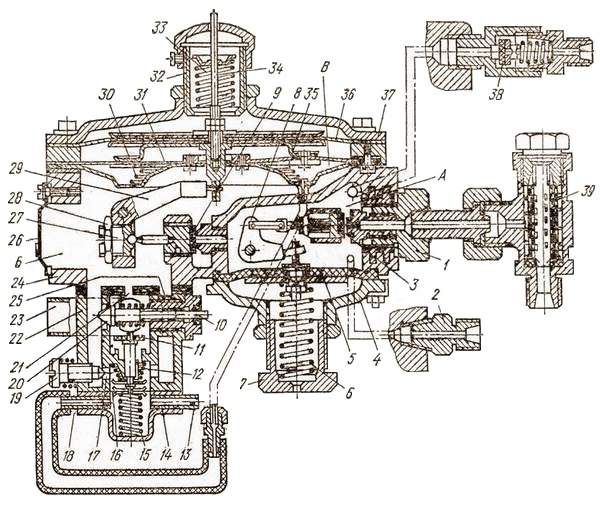

Газовый двухступенчатый редуктор служит для снижения давления газа с 1,6 МПа до 0,1 МПа и подачи его в смеситель, а также регулировки его количества в зависимости от нагрузки и частоты вращения коленчатого вала. Кроме того, редуктор обеспечивает перекрытие газовой магистрали при неработающем двигателе. Он состоит (рис.74) из алюминиевого корпуса 24 с внутренней перегородкой, разделяющей его на две камеры: первой А и второй Б ступеней. Камера первой ступени снизу закрывается крышкой 4. Между корпусом и крышкой зажата гибкая мембрана 5, с которой соединен двуплечий рычаг 8, установленный шарнирно на оси. С рычагом соединен стержень, в котором запрессован клапан 3 первой ступени, который в заданные моменты плотно прижимается к седлу, установленному в газоподводящем штуцере 1. К штуцеру крепится газоподводящий трубопровод с фильтром 39. Под мембраной установлена пружина 6, стремящаяся удерживать ее в верхнем положении, а следовательно, и клапан первой ступени в открытом состоянии. Упругость пружины можно изменять вращением регулировочной гайки 7. Поддиафрагменная полость сообщается с атмосферой. В камеру первой ступени ввернут штуцер 2 для манометра и предохранительный клапан 38. Диафрагма 36 камеры второй ступени зажата между крышкой 37 и распорным кольцом, прикрепляемым к корпусу. Диафрагма пружиной 33 отжимается кверху, действуя через опорную шайбу на стержень 34. Пружина установлена в направляющей 32, вращением которой можно изменять ее упругость. Нижний конец стержня диафрагмы соединен с двуплечим рычагом 29, установленным шарнирно на оси в приливе корпуса камеры второй ступени. Другой конец рычага через регулировочный винт 27 с контргайкой 28 прижимает клапан 9 к седлу, препятствуя поступлению газа из камеры первой ступени во вторую.

Рис.74. Газовый двухступенчатый редуктор.

Над полостью второй ступени установлен вакуумный разгружатель 31 с пружиной 30 и упорами 35. Пружина 30 через упоры 35 при неработающем двигателе воздействует на диафрагму 36, поднимая ее. Полость В вакуумного разгружателя трубопроводом через штуцер 18 и 13 сообщается с впускным трубопроводом двигателя. Поэтому при работающем двигателе разрежение передается в камеру вакуумного разгружателя и пружина 30 перестает воздействовать на диафрагму камеры второй ступени, позволяя ей прогибаться и пропускать газ из камеры первой ступени во вторую.

В нижней части камеры второй ступени имеется дозатор-экономайзер 22 с крышкой 14, который регулирует количество газа, поступающего к смесителю, то есть состав горючей смеси. Между корпусом экономайзера и его крышкой установлена диафрагма 16, нагруженная пружиной 15. С диафрагмой через шток соединен клапан 11 с пружиной 12. В корпусе экономайзера выполнены отверстия 21 и 25 постоянного сечения. Сечение отверстия 17 можно изменять вращением регулировочного винта 19 и регулировать таким путем максимальную мощность двигателя. Сечение отверстия 20 регулируется автоматически с помощью клапана-регулятора 10, изменяя количество газа, проходящего к смесителю через патрубок 23. Камера второй ступени закрывается крышкой 26.

Как работает газовый двухступенчатый редуктор?

Работает редуктор так. При закрытых расходных и магистральном вентилях газ в редуктор не поступает. Клапан3 (рис.74) камеры первой ступени открыт, второй – закрыт. Двигатель не работает. Во время открытия расходного и магистрального вентилей газ через открытый клапан 3 поступает в камеру первой ступени. Когда давление в камере достигнет 0,12-0,18 МПа, диафрагма 5 прогнется, сжимая пружину 6, и через двуплечий рычаг 8 закроет клапан. Клапан 9 второй ступени все еще закрыт.

При вращении коленчатого вала разрежение из цилиндров передается в смеситель и через обратный клапан и дозирующе-экономайзерное устройство в камеру второй ступени. Одновременно разрежение передается и в вакуумный разгружатель и он перестает воздействовать на диафрагму 36. Следовательно, под диафрагмой камеры второй ступени разрежение, а над ней атмосферное давление. Из-за разности давлений диафрагма прогибается и штоком воздействует на двуплечий рычаг 29, который, поворачиваясь на оси, открывает клапан камеры второй ступени и пропускает газ из камеры первой ступени во вторую. Газ из камеры второй ступени через дозирующе-экономайзерное устройство по патрубку 23 поступает в смеситель, где смешивается с воздухом, образует газовоздушную горючую смесь, которая и поступает в цилиндры двигателя. Расход газа из камеры первой ступени вызывает снижение давления в ней, пружина 6 поднимает диафрагму 5 и снова открывается клапан первой ступени, пропуская газ в камеру первой ступени, а из нее во вторую, обеспечивая бесперебойную работу двигателя. Количество газа, поступающего в смеситель, регулируют поворотом клапана-регулятора 10 в зависимости от теплотворной способности газа. Во время работы двигателя с малой частотой вращения коленчатого вала на холостом ходу дроссельная заслонка в смесителе закрыта и разрежение в камеру второй ступени передается по трубопроводу холостого хода, обеспечивая работу двигателя. При этом газ поступает в поддроссельную полость смесителя по трубопроводу 7 (см. рис.73).

Какое назначение предохранительного клапана в редукторе?

Предохранительный клапан в редукторе предотвращает повреждение диафрагмы камеры первой ступени вследствие повышенного давления в ней из-за неполного закрытия клапана первой ступени. Пружина предохранительного клапана отрегулирована на давление 0,45 МПа. Если давление в камере превысит эту величину, то клапан откроется и выпустит избыточный газ в атмосферу.

Как устроен и работает смеситель газа?

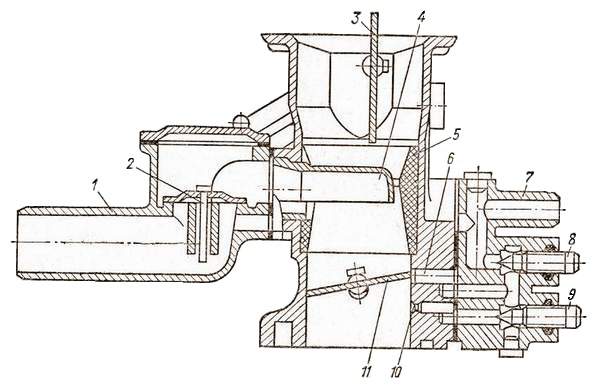

Смеситель газа двигателя автомобиля ГАЗ-53-07 состоит из двух смесительных камер, работающих параллельно. В каждой из них (рис.75) установлен диффузор 5, в горловину которого выведена газовая форсунка 4, соединенная через газоподводящий патрубок 1 и обратный клапан 2 с газовым редуктором.

Рис.75. Смеситель газа.

В нижней части смесителя смонтирована дроссельная заслонка 11, управление которой осуществляется водителем из кабины автомобиля через систему тяг, соединенных с педалью газа, а в верхней части – воздушная заслонка 3, управление которой производится кнопкой, установленной на панели кабины автомобиля. Для работы двигателя с малой частотой вращения коленчатого вала на холостом ходу предусмотрены газоподводящий патрубок 7, соединенный шлангом с редуктором, и два выходных отверстия 6 и 10, сечения которых можно изменять с помощью регулировочных винтов 8 и 9. Смеситель крепится к впускному трубопроводу двигателя через специальную проставку, к которой прикреплен карбюратор.

Работает смеситель так. При открытых расходном и магистральном вентилях газ поступает в редуктор и по патрубку 1 через обратный клапан 2 – в форсунку 4 и в смесительную камеру. Сюда же устремляется воздух, проходящий через открытую воздушную заслонку. В смесительной камере газ смешивается с воздухом в соотношении 1 : 1 и образует газовоздушную горючую смесь, которая через открытую дроссельную заслонку поступает в цилиндры, обеспечивая работу двигателя. С увеличением открытия дроссельной заслонки увеличивается и количество газовоздушной смеси, поступающей в цилиндры двигателя, возрастает частота вращения коленчатого вала и мощность двигателя. При закрытой дроссельной заслонке разрежение по каналу 10 и штуцеру 7 передается в редуктор и под дроссельную заслонку мимо газоподводяшего патрубка 1 и форсунки 4. Сюда же подмешивается воздух, проходящий через щель между дроссельной заслонкой и отверстием 6, образуется газовоздушная горючая смесь, которая поступает в цилиндры, обеспечивая работу двигателя с малой частотой вращения коленчатого вала на холостом ходу. С увеличением открытия дроссельной заслонки разрежение передается на канал 6 и из него также поступает газ, что обеспечивает плавный переход работы двигателя с малых нагрузок на средние. Воздушную заслонку 3 прикрывают только во время пуска холодного двигателя и то на самое короткое время, так как газовоздушная смесь быстро переобогащается, потому что газ смешивается с воздухом в пропорции 1 : 1. Во все остальное время работы двигателя она должна оставаться в открытом положении.

Как устроены соединительные газотрубопроводы?

Газотрубопроводы, соединяющие баллон с редуктором (высокого давления), изготавливают из стальных или медных трубок диаметром 10-12 мм с толщиной стенок 1 мм. Соединяют их между собой и с приборами при помощи ниппельных соединений. Газопроводы низкого давления (от редуктора до смесителя) изготавливают из тонкостенных стальных труб и газостойких резиновых шлангов большого сечения. Соединяют их с приборами стяжными хомутами.

Какая последовательность пуска двигателя при питании его от газобаллонной установки сжиженного газа?

Перед пуском двигателя проверяют герметичность соединений газопроводов, наличие газа в баллоне, исправность и надежность всех приборов, механизмов и систем. Затем открывают расходный вентиль паровой фазы газа и магистральный. Легким нажатием на шток камеры второй ступени наполняют ее газом и включают зажигание. Пустив двигатель, его прогревают и закрывают вентиль паровой фазы, а открывают жидкой фазы газа. Длительная работа прогретого двигателя на газе паровой фазы не рекомендуется, так как в этом случае интенсивно расходуются легко испаряющиеся фракции газа, что ведет к снижению температуры остальных фракций, баллон покрывается инеем, ухудшается теплообмен и последующий пуск холодного двигателя.

Как останавливают двигатель, работающий на жидком газе?

Для кратковременной остановки двигателя, работающего на жидком газе, достаточно выключить зажигание. При этом клапан второй ступени перекроет поступление газа из камеры первой ступени во вторую. Во время продолжительной остановки закрывают магистральный вентиль и вырабатывают газ из редуктора до остановки двигателя, после чего выключают зажигание. Перед длительной стоянкой (на ночь, смену) закрывают расходные вентили жидкой и паровой фаз газа и вырабатывают газ до остановки двигателя. Затем закрывают магистральный вентиль и выключают зажигание.

Как перевести работу двигателя с газа на бензин?

Для этого необходимо закрыть расходные вентили жидкой и паровой фаз газа и выработать газ до полной остановки двигателя. Закрыть магистральный вентиль. Открыть топливный кран и наполнить бензином поплавковую камеру карбюратора. Открыть выходное отверстие (заглушку) карбюратора и соединить тягу привода с рычагом дроссельной заслонки карбюратора. Закрыть воздушную заслонку смесителя и пустить двигатель обычным способом. Переводят двигатель с бензина на газ в обратном порядке.

Какие неисправности могут возникнуть в газобаллонной установке?

К наиболее частым неисправностям в газобаллонной установке относятся: трещины трубопроводов и шлангов, приводящие к утечке газа; неплотное закрытие вентилей и клапанов; засорение газового фильтра; нарушение регулировки газового редуктора и смесителя.

Образовавшиеся трещины на трубопроводах запаивают или заменяют их новыми; неисправные вентили снимают, разбирают и протирают, а при необходимости заменяют неисправные детали исправными; редуктор и смеситель проверяют, заменяют неисправные детали и регулируют; фильтр промывают в ацетоне и продувают сжатым воздухом.

Какие правила безопасности следует соблюдать на газобаллонных автомобилях?

Во время работы на газобаллонном автомобиле необходимо строго следить за герметичностью соединений газопроводов и приборов. Подозреваемые места утечки газа проверяют на слух по шипению выходящего газа или смачиванием этих мест раствором мыльной воды. Выявленные неисправности немедленно устраняют.

Нельзя соприкасаться открытыми участками тела с выходящими газами, так как это может привести к обмораживанию. Следует помнить, что вдыхание газа может вызвать удушье человека. Запрещается ставить газобаллонный автомобиль в закрытое помещение, если на нем обнаружена утечка газа. Перед пуском двигателя, после длительной стоянки, нужно поднять капот и проветрить подкапотное пространство, так как там может скопиться взрывоопасная горючая смесь. Не допускается проверка утечки газа открытым пламенем, прогрев двигателя паяльной лампой, остановка возле костров, кузниц и других источников открытого огня.
