Снятие и установка электродвигателя вентилятора отопителя Ford Mondeo 4

Электрооборудование. Электроприборы.

Вам потребуются: торцовая головка «на 10», отвёртка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

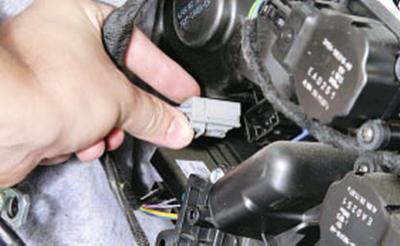

2. Под панелью приборов с левой стороны отопителя нажмите на фиксатор колодки жгута проводов электродвигателя вентилятора отопителя…

ПРИМЕЧАНИЕ: Для наглядности показано при снятой панели приборов.

3….и отсоедините колодку от электродвигателя.

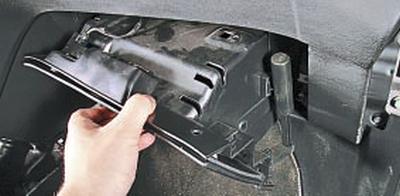

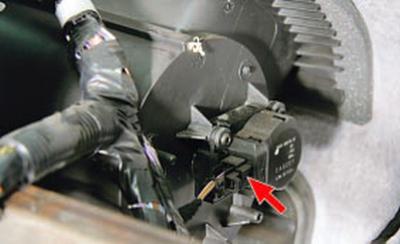

5. Через отверстие в панели приборов, открывшееся после снятия вещевого ящика, с правой стороны отопителя отсоедините колодку жгута проводов от электродвигателя привода заслонки рециркуляции, сжав фиксаторы ее крепления.

6. Снимите воздухозаборник отопителя вместе с заслонкой рециркуляции, вывернув три болта его крепления к кожуху отопителя.

7. Извлеките из корпуса отопителя электровентилятор.

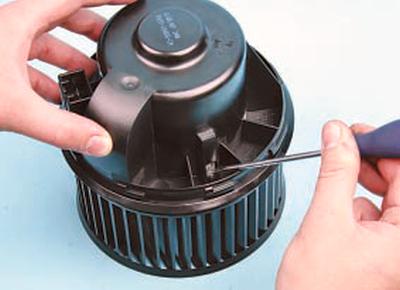

8. Отожмите отвёрткой три защелки крепления кожуха электровентилятора…

ПРИМЕЧАНИЕ: Так расположены защелки крепления кожуха электровентилятора.

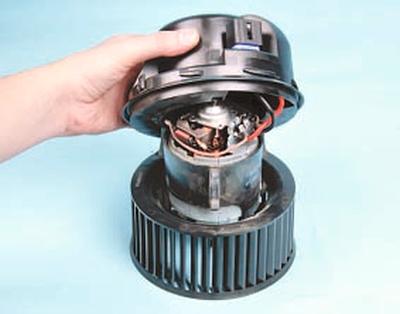

9….и отсоедините кожух.

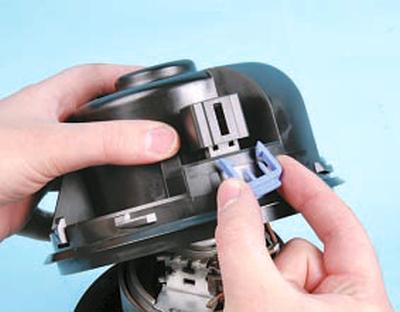

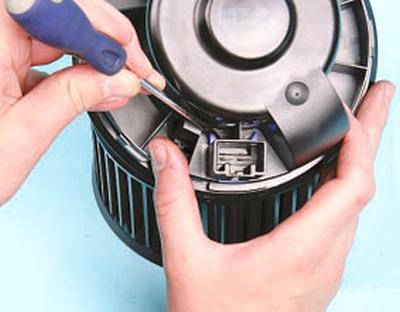

10. Сожмите отвёрткой усики фиксатора проводов…

11….и извлеките фиксатор.

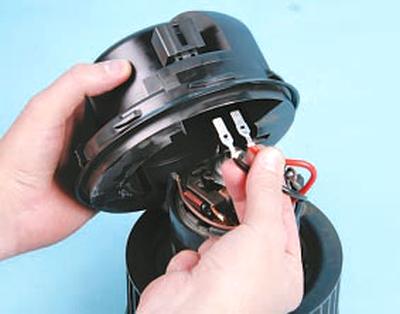

12. Извлеките из гнезд крышки провода и снимите крышку.

ПРИМЕЧАНИЕ: Так выглядит снятый с автомобиля электродвигатель вентилятора отопителя. Обратите внимание на маркировку, нанесенную на корпус электродвигателя, чтобы при замене приобрести электродвигатель такой же конструкции.

13. Установите детали в порядке, обратном снятию.

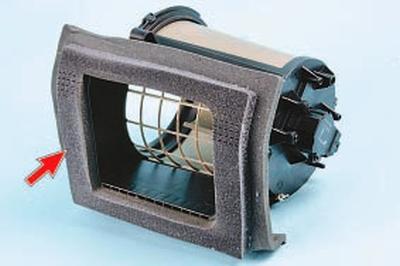

ПРИМЕЧАНИЕ: Сильно обжатый или надорванный поролоновый уплотнитель воздухозаборника замените.
