«Домик» из передних колес

«Домик» из передних колес

#1 Сообщение Sasha_nsk » 28 апр 2011, 11:09

Всем привет.
Как исправить развал передних колес?

История:
Проехав 100т. колеса домиком уже стояли, решил поменять передние амортизаторы и пружины.
После этого колеса стали почти ровно, но по прошествию 10000 пружины просели в рабочее состояние и домик снова появился.
Зимой была небольшая авария, диагноз — загнуло поворотный кулак. Решено было менять оба, заодно поставил новые ступичные подшипники.
Домик остался, сейчас расстояние между внутренним краем колеса и стойкой 5-6 мм.
Что то надо делать, что еще можно поменять?
Может опорный подшипник. а может приподнять пружины — проставки поставить, ведь на новых то хорошо было, а может распорку на стойки приделать?
HELP!

Re: «Домик» из передних колес

#2 Сообщение Doc Brown » 28 апр 2011, 11:12

Наша цель — наносить пользу и причинять добро!

«Come on, you apes! You wanna live forever?» (c)

Re: «Домик» из передних колес

#3 Сообщение Sasha_nsk » 28 апр 2011, 11:32

Re: «Домик» из передних колес

#4 Сообщение fidel1970 » 28 апр 2011, 11:48

Re: «Домик» из передних колес

#5 Сообщение Олег Анатольевич » 28 апр 2011, 15:29

Re: «Домик» из передних колес

#6 Сообщение ANG » 28 апр 2011, 15:40

Re: «Домик» из передних колес

#7 Сообщение maxs-vd » 28 апр 2011, 19:41

Re: «Домик» из передних колес

#8 Сообщение Сергейsp » 28 апр 2011, 20:38

Рулевое управление.
Максимально допустимый свободный ход (люфт) рулевого колеса ± 3.00°

Углы установки передних колес (при собственной массе автомобиля) — Продольный наклон оси поворота колеса
Номинал Допустимый диапазон
+3.72° от +4,72° до +2,72°
Максимальная разница между левой и правой стороной — Продольный наклон оси поворота колеса 1.00°
Углы установки передних колес (при собственной массе автомобиля) — Развал
Номинал Допустимый диапазон
-1.05° от +0,20° до -2,30°
Максимальная разница между левой и правой стороной — Развал 1.25°
Углы установки передних колес (при собственной массе автомобиля) — Общее схождение
Допустимый диапазон Регулировка, при необходимости
Схождение 0,50° ± 0,34° Схождение 0,50° ± 0,17°
Углы установки задних колес (при собственной массе автомобиля) — Развал
Номинал Допустимый диапазон
-1.15° от +0,10° до -2,40°
Максимальная разница между левой и правой стороной — Развал 1.25°
Углы установки задних колес (при собственной массе автомобиля) — Общее схождение
Допустимый диапазон
Схождение 0,58° ± 0,34°

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

• Темы без ответов
• Активные темы
• Поиск
• Наша команда
• FAQ

• Rules
• Fusion FAQ
• Articles
• Photo Gallery
• Search
• About
• User Guide
• CD6000 Guide
• Self Diagnostic
• DTC View
• Documentstion & Files

«Домик» из передних колес

«Домик» из передних колес

#1 Сообщение Sasha_nsk » 28 апр 2011, 11:09

Всем привет.
Как исправить развал передних колес?

История:
Проехав 100т. колеса домиком уже стояли, решил поменять передние амортизаторы и пружины.
После этого колеса стали почти ровно, но по прошествию 10000 пружины просели в рабочее состояние и домик снова появился.
Зимой была небольшая авария, диагноз — загнуло поворотный кулак. Решено было менять оба, заодно поставил новые ступичные подшипники.
Домик остался, сейчас расстояние между внутренним краем колеса и стойкой 5-6 мм.
Что то надо делать, что еще можно поменять?
Может опорный подшипник. а может приподнять пружины — проставки поставить, ведь на новых то хорошо было, а может распорку на стойки приделать?
HELP!

Re: «Домик» из передних колес

#2 Сообщение Doc Brown » 28 апр 2011, 11:12

Наша цель — наносить пользу и причинять добро!

«Come on, you apes! You wanna live forever?» (c)

Re: «Домик» из передних колес

#3 Сообщение Sasha_nsk » 28 апр 2011, 11:32

Re: «Домик» из передних колес

#4 Сообщение fidel1970 » 28 апр 2011, 11:48

Re: «Домик» из передних колес

#5 Сообщение Олег Анатольевич » 28 апр 2011, 15:29

Re: «Домик» из передних колес

#6 Сообщение ANG » 28 апр 2011, 15:40

Re: «Домик» из передних колес

#7 Сообщение maxs-vd » 28 апр 2011, 19:41

Re: «Домик» из передних колес

#8 Сообщение Сергейsp » 28 апр 2011, 20:38

Рулевое управление.
Максимально допустимый свободный ход (люфт) рулевого колеса ± 3.00°

Углы установки передних колес (при собственной массе автомобиля) — Продольный наклон оси поворота колеса
Номинал Допустимый диапазон
+3.72° от +4,72° до +2,72°
Максимальная разница между левой и правой стороной — Продольный наклон оси поворота колеса 1.00°
Углы установки передних колес (при собственной массе автомобиля) — Развал
Номинал Допустимый диапазон
-1.05° от +0,20° до -2,30°
Максимальная разница между левой и правой стороной — Развал 1.25°
Углы установки передних колес (при собственной массе автомобиля) — Общее схождение
Допустимый диапазон Регулировка, при необходимости
Схождение 0,50° ± 0,34° Схождение 0,50° ± 0,17°
Углы установки задних колес (при собственной массе автомобиля) — Развал
Номинал Допустимый диапазон
-1.15° от +0,10° до -2,40°
Максимальная разница между левой и правой стороной — Развал 1.25°
Углы установки задних колес (при собственной массе автомобиля) — Общее схождение
Допустимый диапазон
Схождение 0,58° ± 0,34°

Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

• Темы без ответов
• Активные темы
• Поиск
• Наша команда
• FAQ

• Rules
• Fusion FAQ
• Articles
• Photo Gallery
• Search
• About
• User Guide
• CD6000 Guide
• Self Diagnostic
• DTC View
• Documentstion & Files

Колеса домиком — результат просевших пружин ?!

Колеса домиком — результат просевших пружин ?!

#1 Сообщение дедавова » 31 мар 2016, 07:50

Re: Колеса домиком — результат просевших пружин ?!

#2 Сообщение maxs-vd » 31 мар 2016, 08:06

Re: Колеса домиком — результат просевших пружин ?!

#3 Сообщение дедавова » 31 мар 2016, 08:19

Re: Колеса домиком — результат просевших пружин ?!

#4 Сообщение fidel1970 » 31 мар 2016, 08:31

Re: Колеса домиком — результат просевших пружин ?!

#5 Сообщение SAnat » 31 мар 2016, 08:49

Тоже самое, мои же проставки эти 2см .
Домик без них был больше, с ними меньше, но полностью не ушел (где-то тут я жаловался раньше , что все равно на проставках домик виден).

Проставки 4см. почти убрали зрительно домик, но если вглядываться он есть, и не плохой, стенд развала показывает.

Домик (развал) неплохо для управляемости, в повороте на больших скоростях колесо внешнее относительно поворота выпрямляется, без домика бы низ уходил в наклон внутрь арки и резину подламывало больше.

Домик вы не уберете, от высоты пружин (проставок) он только меньше визуально станет.
Проверяется легко ромбическим или гидравлическим домкратом, приподнять немного за центр защиты (подрамника) морду без отрыва колес от земли , и вы увидите, чем выше поднимаете, тем больше начинают выпрямляться колеса.

Re: Колеса домиком — результат просевших пружин ?!

#6 Сообщение спам-55 » 31 мар 2016, 08:58

Re: Колеса домиком — результат просевших пружин ?!

#7 Сообщение SAnat » 31 мар 2016, 09:11

Эта конструкция не зря придумана, она позволяет вам на высоких скоростях запуливать в повороты с меньшим сносом передка.

Давайте наглядность, надеюсь эта детская мазня понятна будет.

За основу берется, что стойки точно ровные и поворотные кулаки не гнуты
Думаю понятно, что красные это нижний рычаг и стойка.

От чего зависит развал (домик), от расстояния от подрамника до шаровой (длина рычага подвески).
Рычаг тут не регулируется вообще, это цельный треугольный кусок г. ну вы поняли чего

Расстояние от шаровой до подрамника можно отрегулировать только наклоном этого рычага, соответственно если рычаг параллелен земле его это расстояние максимально, чем больше угол наклона нижнего рычага, тем относительно горизонтали шаровая ближе к подрамнику, тем меньше развал.

Соответственно голубая линия, отображает, что будет если длина стойки вырастет. РЫчаг нижний уйдет еще ниже и шаровая станет ближе к подрамнику, в горизонтальной плоскости конечно же.

Готов принимать критику, даже по ИЗО

Вот наглядно домики (мой на 4см. удлинены стойки и все, ну и сток)

А вообще я за регулируемые треугольные рычаги подвески, но таких на эту машину нет в природе, я бы шаровую тогда сместил чуть чуть к подрамнику (развал меньше) и ближе к бамперу (кастор — продольный наклон стойки) больше.

Re: Колеса домиком — результат просевших пружин ?!

#8 Сообщение дедавова » 31 мар 2016, 11:39

Re: Колеса домиком — результат просевших пружин ?!

#9 Сообщение шериф » 31 мар 2016, 11:49

Re: Колеса домиком — результат просевших пружин ?!

#10 Сообщение *Casper* » 01 апр 2016, 10:20

Re: Колеса домиком — результат просевших пружин ?!

#11 Сообщение SAnat » 01 апр 2016, 10:43

Re: Колеса домиком — результат просевших пружин ?!

#12 Сообщение aap » 01 апр 2016, 11:00

Re: Колеса домиком — результат просевших пружин ?!

#13 Сообщение lov2012 » 01 апр 2016, 11:57

Re: Колеса домиком — результат просевших пружин ?!

#14 Сообщение aap » 01 апр 2016, 12:00

Re: Колеса домиком — результат просевших пружин ?!

#15 Сообщение SAnat » 01 апр 2016, 12:58

А я сразу понял Не зря смайлик ржача поставил.
Но про отца это не шутка.

Я кстате когда рисовал даже не задумывался куда на картинке рисовать протектор, интуитивно нарисовал

Галочкой вниз \/ вид спереди , галочкой вверх вид сзади /\ , это обеспечивает выбрасывание грязи, воды, снега и прочего го. на из протектора центробежной силой (самоочищение).

Re: Колеса домиком — результат просевших пружин ?!

#16 Сообщение aap » 01 апр 2016, 13:03

SAnat писал(а): А я сразу понял Не зря смайлик ржача поставил.
Но про отца это не шутка.

Я кстате когда рисовал даже не задумывался куда на картинке рисовать протектор, интуитивно нарисовал

Галочкой вниз \/ вид спереди , галочкой вверх вид сзади /\ , это обеспечивает выбрасывание грязи, воды, снега и прочего го. на из протектора центробежной силой (самоочищение).

Re: Колеса домиком — результат просевших пружин ?!

#17 Сообщение дедавова » 06 апр 2016, 07:01

Re: Колеса домиком — результат просевших пружин ?!

#18 Сообщение osa57 » 06 апр 2016, 13:41

Re: Колеса домиком — результат просевших пружин ?!

#19 Сообщение SAnat » 06 апр 2016, 14:18

Запросто Для меня подвеска фьюжа как расходник ежегодный.

Я уже много чего поменял и левый чугунный поворотный кулак в сборе со ступицей и приводом тоже (2500 все вместе с разборки, 2014год).
Оказался гнутым (да этот якобы толстый тяжелый чугунный кулак, да в легкую гнет ), стенд показывал разности развала передних колес на градус чем-то.
Лучше спосить чего я в подвеске этой машины не менял еще , разве что пружины и рычаги с сайлентами остались.

Правда после установки на лето колес на 65 профиле, вроде как тьфу тьфу, прошибать так не стало жестко, что позвоночник ноет и кажется стекла чудом не вынесло.

Проверяется измерением расстояний между крайними точками крепления шаровой и крепления стойки амотризатора, наверное завтра в обед заеду на эстакаду в гаражах сфоткаю.
Линейкой не измеряете, пыльник шрус мешать будет, но штангенциркулем нормально.

Добавлено спустя 12 минут 29 секунд:
О нашлось на форуме. Оба левых.

Старый кулак (красная линия) длина между отверстиями меньше на 4мм.

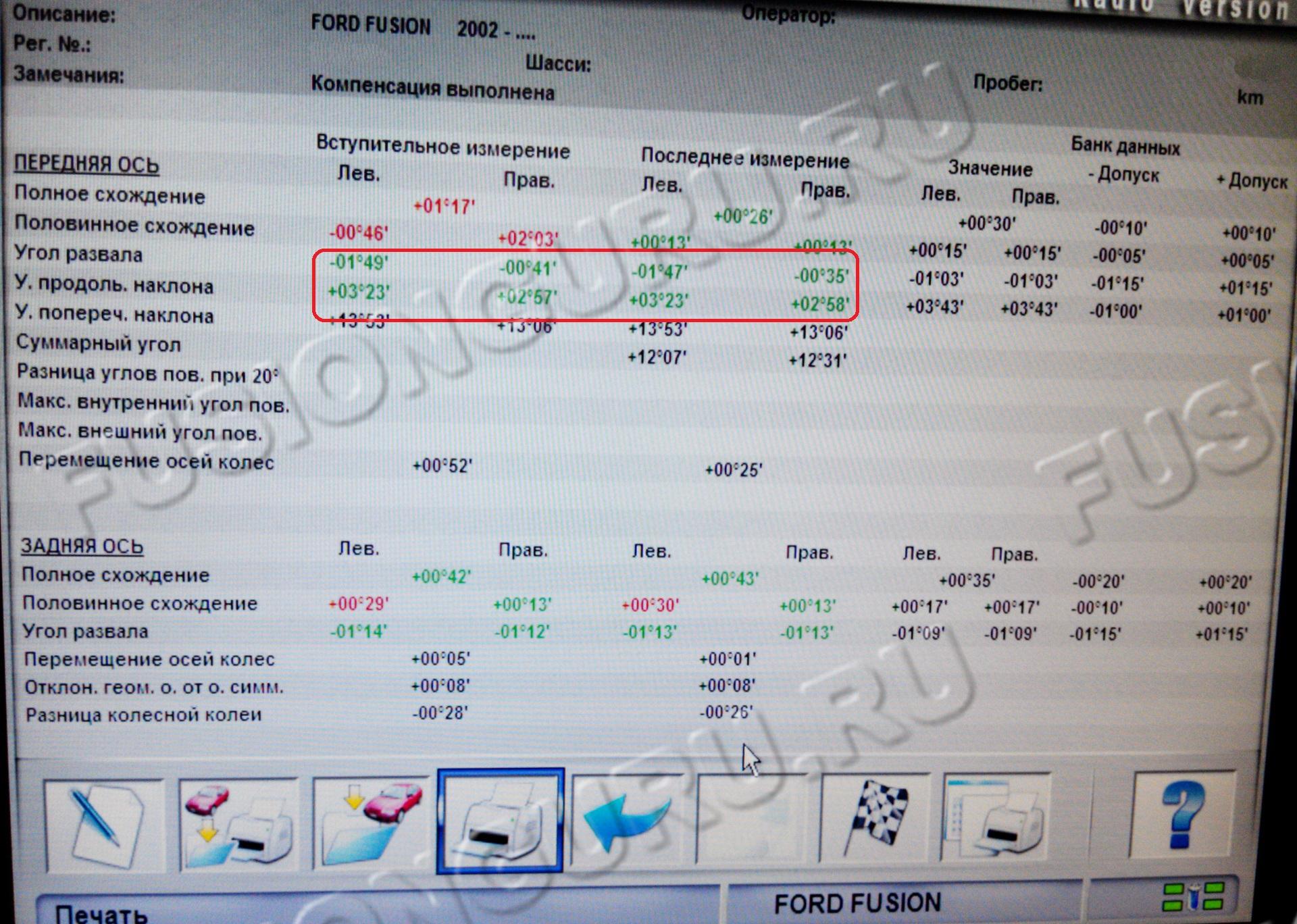

И даже разница развалов и продольного наклона, что была с гнутым кулаком.

Кстате развал и продольный угол наклона можно корректировать ослабив и двигая подрамник.

Есть и жестче разница
