Двигатель 3RZ-FE

Двигатель 3RZ-FE был разработан в 1994 году и оказался не только самым мощным, но еще и самым удачным образцом серии моторов «RZ». В этом двигателе конструкторам компании Toyota удалось оптимальным образом использовать основные достоинства рядной четырехцилиндровой компоновки I4 (низкая стоимость изготовления, простота и надежность эксплуатации) и одновременно минимизировать ее недостатки за счет применения в конструкции сложной схемы балансирных валов. В итоге Toyota получила достаточно мощный и недорогой бензиновый двигатель, который с большим успехом в течение 12 лет устанавливался на джипах и многочисленных минивэнах компании как внутри страны, так и на других автомобильных рынках мира (Европа. Северная Америка, Азия и Ближний Восток).

ДВС 3RZ-FE на момент его создания являлся не только самой большой рядной четверкой в широкой гамме тойотовских двигателей, но и вообще лидером среди аналогичных изделий всех остальных автопроизводителей по критерию объем/мощность. Дело в том, что конфигурация I4 в четырехтактном двигателе является несбалансированной конструкцией, имеющей повышенный уровень вибрации, который растет прямо пропорционально увеличению мощности мотора. Поэтому обычно такая компоновка используется в небольших по объему силовых агрегатах, не превышающих 2.5 литра. В моторе 3FZ вибрации удалось привести к приемлемому уровню добавлением в конструкцию механизма дополнительных балансирных (успокоительных) валов.

3RZ-FE является двигателем стандартного мощностного ряда (буква «F» в кодировке), имеет 4 клапана на цилиндр и цепную схему привода ГРМ на один распредвал (High Efficiency Twincam Engine). Второй распредвал приводится от первого через шестерню. Такие ДВС еще называют двигателями с «узкой» ГБЦ. Регулировка зазоров клапанов осуществляется с помощью наборных шайб. На ранних версиях двигателя использовалась трамблерная схема зажигания, позднее стала применяться электронная система DIS-4 с индивидуальными катушками зажигания на каждый цилиндр.

Технические параметры

Конструктивные особенности и технические характеристики силового агрегата 3RZ-FE приведены в таблице:

Параметр (характеристика)	Значение
Компания-производитель	Toyota Motor Corporation
Модель и тип двигателя	3RZ-FE, бензиновый
Годы выпуска	1995-2007
Конфигурация и количество цилиндров	Рядная четверка (I4 «Straight-4»)
Рабочий объем цилиндров, куб. см	2693
Диаметр цилиндра / Ход поршня, мм	95,0 / 95,0
Степень сжатия	9,5
Количество клапанов на цилиндр, шт.	4 (2 на впуск и 2 на выпуск)
Газораспределительный механизм	Цепь, верхнее расположением двух распредвалов (DOHC)
Последовательность работы цилиндров	1-3-4-2
Макс. мощность ДВС, л.с. / при частоте вращения вала, об/мин	150 / 4800
Макс. крутящий момент, Нм / при частоте вращения вала, об/мин	235 / 4000
Система питания	Многоточечный электронный впрыск (EFI)
Система зажигания	До 2002 г. — распределитель (трамблер). После 2002 г. — электронное (DIS-4) с 4 катушками зажигания
Система смазки	Комбинированная
Система охлаждения	Жидкостная
Рекомендованное октановое число бензина	АИ-92 или АИ-93
Тип агрегатируемой с ДВС трансмиссии	5-ст. МКПП и 4-ст. АКПП
Вес изделия, кг	173
Материал изготовления БЦ / ГБЦ	Литое железо / Алюминий
Ресурс ДВС по пробегу, тыс. км	450-500

Средний расход бензина в смешанном цикле для ДВС 3RZ-FE не превышает 13 литров, что является достаточно высоким показателем, так как двигатель устанавливался на большие и тяжелые автомобили со слабым коэффициентом аэродинамического сопротивления.

Применяемость

Наибольшую популярность благодаря своей исключительной надежности и демократичной цене мотор 3RZ приобрел на родине. В Японии этим двигателем оснащались разнообразные микроавтобусы и малотоннажные грузовички, простые пикапы и люксовые джипы. Некоторые модели переживали смену поколений, претерпевали значительный рестайлинг, но продолжали оснащаться безотказным мотором Тойота 3RZ-FE. Ниже приведен перечень таких автомобилей японского рынка с указанием дат их выпуска:

• DYNA 200 / TOYOACE G25 05.1995-05.2000;
• DYNA / TOYOACE 05.2000-05.2007;
• GRANVIA / GRAND HIACE 08.1995-04.1998;
• HILUX 08.1999-08.2003;
• HILUX SURF 11.1995-11.2002 и 11-2002-08.2004;
• LAND CRUISER PRADO 04.1997-09.2002 и 09-2002-08.2004;
• REGIUS / TOURING HIACE 04.1997-05.2002.

На других автомобильных рынках мира двигатель 3RZ встречался значительно реже, список состоит всего из четырех моделей:

• 4RUNNER 11.1995-08.2000;
• HIACE VAN 04.1998-05.2006;
• HILUX 06.2001-12.2004;
• TACOMA 01.1995-09.2004.

Следует особо отметить, что компания Тойота в промышленных объемах c 1996 по 2006 г. выпускала для внутреннего рынка автомобили QUICK DELIVERY и URBAN SUP, оснащаемые газовыми ДВС. Сначала это была карбюраторная модификация двигателя 3RZ — 3RZ-FP, а затем — и впрысковая 3RZ-FPE.

Опыт эксплуатации и обслуживания

В процессе эксплуатации двигатель Toyota 3RZ-FE исключительно надежен, неприхотлив и не требует к себе какого-то повышенного внимания со стороны владельцев. Плановая замена моторного масла и фильтров (масляного и воздушного) каждые 10 тыс. км пробега, свечей зажигания каждые 30-40 тыс. км, проверка и поддержание заданного уровня охлаждающей жидкости и контроль за состоянием и натяжением ремней навесных агрегатов — вот и весь набор действий, позволяющий в полной мере пользоваться значительным ресурсом мотора, не особо заботясь о преждевременных ремонтах.

Более сложный ремонт, связанный с вмешательством в систему ГРМ, например, должен производиться только в условиях специализированных техцентров. Это обусловлено сложной схемой организации цепного привода с применением балансирного механизма. На цепях присутствуют специальные метки ГРМ, по которым и осуществляется правильная установка цепей на шестерни. Грамотно выполнить все эти операции без специальной подготовки невозможна, а ошибки в выставлении меток могут привести к последующему выходу двигателя из строя.

До капитального ремонта по отзывам владельцев двигатели 3RZ-FE «выхаживают» по 450-500 тыс. км. Но это совсем не означает, что в течение всего этого времени на них не надо проводить каких-либо работ. Например, цепи системы ГРМ выходят из строя значительно раньше, примерно на 150-200 тыс. пробега. Менять цепи надо обязательно, так как их обрыв может привести к повреждению клапанов. Вместе с цепями меняются также шестерни и механизмы их натяжения и успокоения. Это довольно сложная и дорогая операция. Значительно раньше могут выходить из строя сальники и прокладки двигателя, а также вспомогательные системы, такие как система зажигания (особенно DIS-4), водяная помпа, масляный насос и пр.

Отзывы автолюбителей, имеющих в пользовании автомобили, оснащенные моторами 3RZ-FE, являются в основном благожелательными. Практически все отмечают высокую надежность и долговечность двигателя, а также его неприхотливость к качеству топлива. Конечно, присутствуют в отзывах некоторые претензии к недостаточной мощности и тяговитости двигателя. Это справедливые претензии, так как в гамме силовых агрегатов, которыми Toyota оснащает автомобили семейств HIACE, HILUX и LC PRADO, мотор 3RZ-FE является самым слабым. Машины с такими двигателями люди выбирают не для гонок и соревнований, а для спокойного и размеренного вождения. Учитывая то обстоятельство, что цена на контрактные ДВС 3RZ-FE значительно ниже цены на двигатели-конкуренты, выбор в пользу рядной четверки становится вполне очевидным.

Двигатель Toyota 3RZ-FE

2.7-литровый двигатель Тойота 3RZ-FE выпускался с 1994 по 2004 годы в Японии для пикапов и внедорожников. Это один из самых объемных в линейке 4-цилиндровый силовой агрегат и его конструкцию инженерам пришлось усложнить присутствием 2-х балансирных валов в картере.

В семейство RZ также входят двс: 1RZ‑E, 2RZ‑E и 2RZ‑FE.

Технические характеристики мотора Toyota 3RZ-FE 2.7 литра

Точный объем	2693 см³
Система питания	инжектор MPI
Мощность двс	145 — 150 л.с.
Крутящий момент	230 — 240 Нм
Блок цилиндров	чугунный R4
Головка блока	алюминиевая 16v
Диаметр цилиндра	95 мм
Ход поршня	95 мм
Степень сжатия	9.5 — 10

Особенности двс	ESA
Гидрокомпенсаторы	нет
Привод ГРМ	цепной
Фазорегулятор	нет
Турбонаддув	нет
Какое масло лить	5.4 литра 5W-30
Тип топлива	бензин АИ-92
Экологический класс	ЕВРО 2/3
Примерный ресурс	500 000 км

Расход топлива 3RZ-FE

На примере Toyota Land Cruiser Prado 2000 года с механической коробкой передач:

Город	17.8 литра
Трасса	10.2 литра
Смешанный	13.2 литра

Аналогичные двигатели других производителей:

На какие автомобили ставили двигатель 3RZ-FE

Toyota

Land Cruiser Prado J90	1996 — 2002
Land Cruiser Prado J120	2002 — 2004
Hilux N150	1997 — 2004
Hiace H100	1994 — 2004
4Runner N180	1995 — 2002
Tacoma	1995 — 2004

Недостатки, поломки и проблемы Тойота 3RZ-FE

Этот двигатель считается одним из самых надежных агрегатов в своем классе

После 200 000 км на замену могут попросится цепи ГРМ, что сложно и дорого

Причина нестабильной работы двс чаще всего в неотрегулированных клапанах

В минусы можно записать его не выдающиеся динамические характеристики

О конструкции и слабых местах мотора 3RZ-FE

Связаться с администратором сайта Вы можете по электронной почте:
otobaru@mail.ru

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Двигатель 3RZ-FE

Двигатель 3RZ-FE — входит в линейку силовых агрегатов, которые выпускаются для автомобилей Toyota. Выпуск силового агрегата начался в 1994 году, закончился в 2004. Основное предназначение силового агрегата — установка на внедорожники и коммерческий транспорт.

Характеристики и особенности моторов

Мотор 3RZ-FE имеет высокие технические характеристики. Движок обладает большим объёмом, который был, достигнут благодаря 95 мм диаметру цилиндров. Внутри блока расположился кованый коленчатый вал. В картер установили два балансирных вала.

Тойота Хеликс с мотором 3RZ-FE

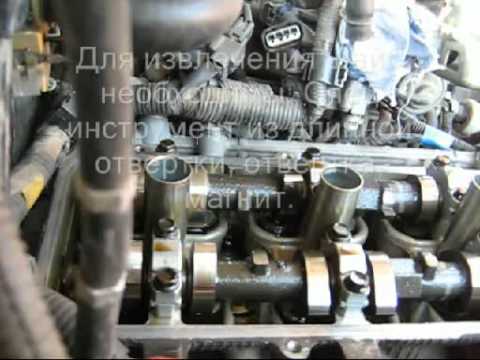

Сверху блока стоит головка с двумя распределительными валами. На каждый цилиндр предусмотрено по 4 клапана. Зазоры клапанов (холодный двигатель): впускные 0.15-0.25 мм, выпускные 0.25-0.35 мм. Диаметр впускных клапанов 37.5 мм, выпускных 30.5 мм.

Каждые 30 тыс. км необходимо регулировать клапаны, поскольку отсутствуют гидрокомпенсаторы.

Рассмотрим, основные технические характеристики 3RZ -FE:

Наименование	Характеристики
Производитель	Kamigo Plant
Марка мотора	3RZ -FE
Объём	2.7 литра (2693 см куб)
Мощность	150 л.с.
Диаметр цилиндра	95 мм
Количество цилиндров	4
Количество клапанов	16
Расход топлива	12.0 литра на каждые 100 км пробега в смешанном режиме
Масло для мотора	0W-30 5W-30 5W-40 10W-30 10W-40 1oW-50 15W-50
Ресурс	200+ тыс. км
Применяемость	Toyota 4Runner Toyota HiAce Regius Toyota Hilux Toyota Land Cruiser Prado Toyota T100 Toyota Tacoma

Обслуживание

Техническое обслуживание моторов 3RZ -FE ничем не отличается от стандартных силовых агрегатов этого класса. ТО моторов проводится с интервалом в 15 000 км. Некоторые автолюбители рекомендуют снизить срок межсервисного обслуживания до 10 000 км.

Заливка нового моторного масла в двигатель

Но смысла в этом нет, поскольку мотор обладает высокими техническими характеристиками. Итак, рассмотрим подробную техническую карту обслуживания:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент. Регулировка клапанов.

ТО-5: Пятое ТО для двигателя, как второе дыхание.

Неисправности и ремонт

Как и любой другой мотор, Тойота 3RZ имеется ряд недостатков, которые перешли от его старшего собрата. В принципе проблемы и недостатки те же, как и способы, их решения. Рассмотрим, основные неисправности и устранения неполадок:

• Стук в моторе. В этом случае, зачастую, это растянутая цепь ГРМ, которую необходимо заменить. Также стучать могут клапаны — сказывается отсутствие гидрокомпенсаторов.
• Вибрация. Для начала стоит проверить подушки двигателя. Если дело не в них, то не стоит обращать внимания, это конструктивные особенности мотора.
• Повышенный расход масла. Подошло время подкинуть кольца. Также, стоит проверить масляные колпачки.
• Плавают обороты. Стоит проверить датчик РХХ и дроссельную заслонку.

Вывод

Двигатель 3RZ -FE — достаточно надёжные и качественные движки. Все они имеют высокий рейтинг и уважение автолюбителей, экспертов. Обслуживание силового агрегата можно проводить самостоятельно. Что касается ремонта, то рекомендуется обратиться на сервисную станцию технического обслуживания.
