Ремонт дроссельной заслонки

Дроссельный узел и дроссельная заслонка — это важнейшие части как топливной системы, так и двигателя. И конечно, как и все в этом мире, данная деталь автомобиля может сломаться. Хотя этот элемент довольно износостойкий и ломается крайне редко, ремонт дроссельной заслонки периодически придется проводить, так как из-за непрерывной работы данный элемент может засоряться, а сам механизм может расшатываться. В таких случаях придется ее снять и провести некоторые ремонтные действия.

Принцип работы заслонки

Самое элементарное определение работы данного механизма дает понять водителю, что заслонка отвечает за порции воздуха попадающие в двигатель при нажатии на акселератор.

Если же подойти к этому вопросу немного тщательнее, объяснение будет более длинным и информативным. То есть, когда водитель давит на педаль газа, срабатывает датчик топливной заслонки (он может быть как механический, так и электрический), тогда она открывается и впускает в цилиндры необходимые порции воздуха. Далее воздух смешивается с топливом и получается топливовоздушная смесь, которая впоследствии сгорает, вырабатывая необходимую для движения энергию.

Внешне же, это выглядит крайне просто, надавили на газ, заслонка на секунду открылась, впустила воздух и закрылась. Такие действия повторяются очень часто в момент езды, однако существует ряд проблем, которые мешают ее регулярной работе. В таких случаях необходим ремонт дроссельной заслонки или ее замена.

Признаки неисправности

Понять что с данным элементом системы что-то не так очень просто, существуют несколько красноречивых признаков указывающих на то, что нужна чистка или замена заслонки:

• Автомобиль плохо развивает скорость;
• Двигатель неровно набирает обороты на холостом ходу;
• Мотор работает «нервно».

Если вы заметили хотя бы один из этих пунктов в работе своей машины, то можете быть уверены на 90%, что это неполадки с заслонкой.

Процесс ремонта

Для того, чтобы провести ремонт дроссельной заслонки правильно и без лишних проблем, придется демонтировать весь узел из-под капота. Так вы получите полную свободу действий, а также точно не ошибетесь в их последовательности и правильности.

После того, как демонтаж произведен, необходимо точно выявить проблему. Так, как эта деталь крайне редко подлежит серьезным поломкам, скорее всего все дело будет в загрязнении, а решается проблема простой чисткой. Для этого необходимо отсоединить все патрубки, провода, и почистить деталь, используя специальное средство в аэрозоли. Нелишним будет замена всех резиновых прокладок, не забудьте их снять перед нанесением очистительного средства, иначе едкая химия разъест резину и добавит вам работы.

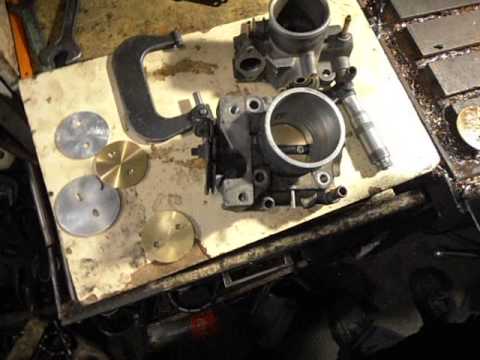

Ремонт дроссельной заслонки

Неисправность датчика

Следующим возможным фактором поломки нашего элемента топливной системы будет ремонт датчика дроссельной заслонки. Если отбросить неисправности в виде проводов, подводящих питание на датчик (а именно их перетирание и разрывы), то самой часто встречающейся причиной поломки обычно бывает износ резистивного слоя дорожек, по которым ходит ползунок. Выявить этот изъян довольно просто, нужно разобрать датчик, проблема сразу броситься в глаза. Резистивный слой в начале дорожки будет стерт и потребуется его замена.

К сожалению, в домашних условиях замена изношенного слоя на датчике не представляется возможным, для этого требуется специальное оборудование, а также знания, которыми обладают только мастера в сервисных центрах.

Однако, можно на время устранить проблему. Так как изнашивается обычно именно начало резистивного слоя, можно ослабить крепление, удерживающее дорожки, затем прокрутить их на несколько сантиметров. Так дорожка будет соприкасаться с еще неизношенным участком датчика, и какое-то время этого будет хватать.

Дроссельная заслонка, как и весь дроссельный узел — это крайне важная деталь в корректной работе автомобиля, ведь именно благодаря данному механизму, осуществляется обогащение топлива кислородом, необходимого для работы двигателя. Что касается поломок и износа этой детали, то ремонту она подвергается достаточно легко, так как узел очень легко снять. Если же требуется замена какой-либо детали в системе, то лучше обратиться к специалистам, это обусловлено необходимостью очень точной калибровки для правильной работы всей системы.

Дроссельная заслонка: устройство, чистка и ремонт

Здравствуйте, дорогие друзья! Продолжаем тему расходников и важных деталей автомобиля. А какие детали там не важны, спросите вы? Да, действительно, все элементы тесно взаимосвязаны друг с другом. Включая и нашего сегодняшнего героя, коим является дроссельная заслонка. На фото можете увидеть, как выглядит этот элемент.

Именно про нее предлагаю сегодня поговорить. Рассмотрим, какая схема устройства данного узла, для чего нужен этот регулятор, что такое датчик положения заслонки и так далее. Информации будет достаточно много, потому усаживайтесь поудобнее. Мы начинаем.

Особенности устройства

Бензин, масло в двигателе является такой же нормой, как наличие в ДВС (инжектор и карбюратор) дроссельного узла. Но что это такое?

Дроссельная заслонка или просто ДЗ, является компонентом впускной системы автомобильных двигателей, которые работают на бензине и оснащаются системой впрыска в мотор топлива. Задача устройства — регулировать количество подаваемого воздуха (кислорода), которое поступает в силовой агрегат для создания оптимальной по характеристикам топливовоздушной смеси.

Стоит ДЗ между впускным коллектором авто и непосредственно воздушным фильтром, чтобы обеспечивать подачу исключительно чистого воздуха в необходимом количестве.

Если говорить простым языком, то перед вами воздушный клапан. Когда дроссель открыт, давление внутри впускной системы равно параметрам атмосферного давления. Если узел закрыт, тогда угол меняется и создается вакуум.

Хотя устройство не такое простое, Как может показаться. Ведь помимо основной функции, ДЗ входит в состав системы охлаждения мотора. Корпус предусматривает наличие каналов, по которым циркулирует ОЖ (охлаждающая жидкость, если кто вдруг забыл). Плюс есть пара патрубков, один из которых соединяет с вентиляцией картера, а второй объединяют с системой улавливания бензиновых паров.

Клапан выглядит как круглая пластина, которая может поворачиваться и менять положение вокруг своей оси на полные 90 градусов. То есть полностью открываться и закрываться. Внутри корпуса расположен привод, РХХ и датчик положения ДЗ, он же устройство под названием потенциометр. Все вместе это образует наш с вами любимый дроссельный узел.

А теперь максимально все упрощу, чтобы вы поняли, зачем нужна эта регулировка и для чего двигатель оснащается ДЗ. Когда вы нажимаете на педаль газа, в работу вступает датчик (о них поговорим позже), открывает заслонку и впускает в двигатель определенное количество воздуха, чтобы создать нужную смесь топлива и кислорода. То есть, как вы понимаете, ДЗ нужен для набора скорости и повышения оборотов двигателя.

Приводы ДЗ

На автомобилях типа ВАЗ 2114, 2110 обычно стоит ДЗ с механическим приводом, в то время как множество автомобилей Ниссан, Шевроле, Тойота, Ауди, Шкода, Опель и Рено оснащаются уже электрическим приводом.

Потому прежде чем начинать ремонт своего Лансер 9 или старенького Жигуленка, и считывать признаки неисправностей заслонки, определите, где находится элемент и какой привод имеет ДЗ.

Механический привод

Механические виды такого устройства применяются в основном на старых и бюджетных автомобилях. Привод соединяется с педалью газа и непосредственно заслонкой с помощью специального троса из металла. Именно тросик непосредственно влияет на работу и от его целостности зависит эффективность всего дроссельного узла.

Все компоненты ДЗ собраны в блок, состоящий из корпуса, ДЗ, датчика положения этой самой заслонки и регулятора ХХ.

Конструкция предельно проста, как и принцип работы, обслуживание и регулировка. Устранить неисправности можно своими руками и никакое специальное обучение вам для этого не потребуется.

Электрический тип привода

Современный автомобиль оснащен электрическим приводом ДЗ с электронным типом управлением. Это позволяет достигать нужных параметров крутящего момента, вне зависимости от режима работы мотора.

Важным преимуществом является то, что работа электрического привода обеспечивает оптимальное открытие и закрытие подачи воздуха при нажатии на педаль газа. Потому достигается низкий расход топлива, работа мотора соответствует экологическим стандартам и нормам безопасности.

Если сравнивать с механическим приводом, то какая между ними разница? На самом деле существенная:

• отсутствует механическая связь педали газа и ДЗ;
• холостой ход регулируется за счет смещения ДЗ.

Жесткая связь отсутствует, электроника отвечает за работу мотора, подачу воздуха и создание топливовоздушной смеси. С точки зрения эксплуатационных и технических характеристик машины, я считаю это отличной разработкой. Проблема лишь в том, что такой привод устроен сложнее и ремонтировать его проблематично своими руками.

Хотя по факту ДЗ ломается редко. Потому в основном требуется замена датчика, замена всего дроссельного узла или банальная чистка. Но про ремонт и обслуживание я вам расскажу отдельно.

Датчик положения ДЗ

Еще один важный компонент узла, из-за которого происходит основная масса проблем. Нет, на практике ДЗ достаточно надежный и долговечный, его не приходится обслуживать каждые несколько сотен километров пробега.

Чтобы поддерживать низкие и высокие обороты, обеспечивать охлаждение и прочие функции, которые возлагаются на плечи узла, необходима эффективная работа датчика.

Такой регулятор называют потенциометр. Когда вы давите на педаль газа или акселератора, положение нашей заслонки меняется, как и напряжение, подаваемое на автомобильный контролер. Когда положение закрытое, напряжение составляет 0,7В. Максимально открытое положение подает 4В. Опираясь на эти данные, датчик регулирует подачу топливовоздушной смеси.

Если датчик положения выходит из строя, тогда точное текущее положение заслонки автомобиль знать не будет. Это влечет за собой такие неисправности:

• на всех режимах работы мотора плавают обороты;
• при холостом ходу обороты растут, достигают отметок выше положенных;
• при отключении передачи во время движения, когда вы переходите на нейтралку, двигатель может заглохнуть;
• в некоторых случаях на приборной панели горит лампа проверки, то есть Check.

Чтобы проверить состояние датчика, вам потребуется мультиметр. Включите зажигание, поставьте щупы на разъем С и В. Когда положение заслонки меняется, на мультиметре должны меняться параметры напряжения.

Немного о ремонте

Кто-то ставит сразу 4 заслонки, кто-то для своего карбюратора придумывает оригинальные решения, лишь бы повысить характеристики мотора. В любом случае, установка дополнительных заслонок влияет не только на стоимость работ, но и на последующие возможные негативные последствия.

Может я просто не фанат доработок и тюнинга, потому скептически отношусь к подобного рода увлечениям. Мне нравится опустить рычаг стояночного тормоза и рвануть с места. Хорошо хоть лошадиные силы под капотом позволяют это сделать.

Но я еще знаю вот что. Если насиловать собственную машину, она в скором времени ответит вам отказом. Особенно частая ошибка — это игнорирование неисправностей дроссельной заслонки. Кстати, ее часто называют пятак. С чем именно это связано сказать не могу, но такой у нас народ выдумщик. Зачем называть вещи своими именами, если можно выдумать нечто оригинальное?!

Несколько слов относительно ремонта.

• Для более легкого и правильного ремонта лучше всего снять узел и получить к нему полноценный доступ. Как снять? Обычно нужно просто демонтировать узел из-под подкапотного пространства, открутив один винт за другим, разъединить тросик и так далее. Каждая трубка должна быть отсоединена и проверена на предмет целостности. Ведь неправильная работа может быть связана с тем, что некоторые компоненты, к примеру, патрубок, сломались, потрескались. Не всегда вина лежит на ДЗ или ее датчике;
• После демонтажа проще понять, в чем проблема. Напомню, что ДЗ ломается редко. Основные неисправности — это загрязнения или поломки патрубков, проводки и пр. Потому проверьте на предмет исправности и очистите устройство;
• Главный страдалец узла — это датчик ДЗ. Самые элементарные проблемы состоят в обрыве питающей проводки, износе резистивного слоя дорожек, предназначенных для хода ползунка. Такие неисправности обнаружить легко, разобрав датчик;
• Куда более сложной является электронная система ДЗ. Здесь не получится просто заменить или отрегулировать тросик. Здесь требуется так называемая адаптация. Это возвращение ДЗ к начальным параметрам работы после возникшего сбоя в электронной составляющей. Появляется она обычно из-за коротких замыканий, резких скачков напряжения бортовой сети, замены и демонтажа электронного блока управления и пр.

Сброс и обратная настройка на современных автомобилях выполняется с помощью специального софта. То есть предполагается подключение машины к компьютеру, ноутбуку. Здесь есть много своих заморочек и особенностей в зависимости от конкретной модели автомобиля.

Потому если у вас нет опыта в адаптации, отсутствует софт и малейшие понятия о внесении изменений в автомобиль с помощью ноутбука, то за электронику лучше не браться. Отправляйтесь в ближайший автосервис и пусть мастера делают свое дело. Настройка и калибровка ДЗ — дело тонкое.

Чистка дроссельного узла

Но сначала пару слов о таком моменте как подогрев ДЗ. Автопроизводители оснащают дроссели подогревом с помощью ОЖ, чтобы не допустить подмерзание устройства. Но некоторые считают, что это бесполезная функция и избавляются от подогрева. Такой шаг якобы обеспечивает стабильную работу узла в жару в пробках, поскольку воздух, поступающий в цилиндры, не нагревается.

Ошибка. При скорости потоков воздуха, которые засасывает дроссель, он просто не успеет нагреться. Потому никакого вреда подогрев не несет.

Теперь возвращаемся к чистке. В какой-то момент может потребоваться промывка ДЗ. На это указывают соответствующие симптомы:

• после отпускания педали газа мотор плохо переходит на малые обороты;
• в холод тяжело запустить двигатель;
• при проблемном запуске движок троит и вибрирует;
• наблюдается дерганье двигателя на малых оборотах коленвала и пр.

В основном дроссель загрязняется от смеси воздуха, масла, пыли и грязи, которые попадают через воздушный фильтр. Шток регулировки ХХ забит, а потому тепловой зазор меньше. Пропускная способность падает, двигатель получает недостаточное количество воздуха.

Как почистить и что потребуется купить? Пройдемся поэтапно.

• Возьмите ремкомплект для дросселя. Лучше сразу поменять уплотнительное кольцо, а если различные резинки целые, на время чистки их следует снять. После чистки вернете все на свои места;
• Чем чистить? Некоторые используют жидкости для промывки карбюратора. Хотя есть и альтернативные решения. В магазине автомобильной химии огромный ассортимент. То же средство WD40 отлично может почистить дроссель;
• Для промывки потребуется очиститель и демонтированный узел. Так вы лучше избавитесь от всех скрытых загрязнений. На каждом автомобиле демонтаж имеет свои особенности, потому не буду вдаваться в подробности. Посмотрите видео о вашей модели или загляните в руководство по ремонту;
• Ни в коем случае не используйте металлические щетки, поскольку они только ухудшат состояние узла;
• Чистка проводится дважды. После первой процедуры подождите минут 15-30;
• Открутите датчик холостого хода, чтобы он не мешал. Через него можно добраться до внутренних каналов и прочистить их;
• Дроссельную прокладку сразу поменяйте на новую. Зачастую прокладка уже не пригодна к повторному использованию;
• Старайтесь тщательно промывать все каналы и ходы. Особенно канал принудительной вентиляции картера;
• Если грязь местами не отходит от аэрозолей или других омывателей, воспользуйтесь подручными предметами. Только не повредите компоненты ДЗ.

Как видите, основная сложность в том, чтобы найти и добраться до ДЗ. Остальное делается легко и очень быстро.

Как проверить, что номер с чисткой удался и размер ходов вернулся к изначальным, обеспечивая нормальный приток воздуха? Соберите узел, убедитесь, что каждый патрубок и шланг подключены, после чего прислушивайтесь к поведению мотора. Если все симптомы ушли, все сделано верно.

Если же авто продолжает барахлить, возможно, придется менять ДЗ. Цена нового элемента не так высока, да и менять узел просто. Не хотите сами, доверьте работу специалистам.
