Самостоятельная диагностика УАЗ Патриот

Если совсем еще недавно отечественные автомобили и не знали о том, что такое электроника, то сегодня без этого попросту не обойтись. Благодаря пичканью авто различными электронными системами, появилось множество проблем, уследить за которыми достаточно проблематично. Поэтому в настоящее время обойтись без такого мероприятия, как компьютерная диагностика попросту невозможно. Ведь благодаря подключению компьютера к “мозгам” машины, возможность выявления различных неисправностей ускорилась и в то же время упростилась в несколько десятков раз.

Внедорожник Ульяновского автозавода оснащается электронным блоком управления, что дает возможность подключения компьютера к системе и осуществлению диагностических процедур. Но такими диагностическими процедурами занимаются зачастую только на специализированных СТО, что является достаточно дорогим удовольствием. Можно ли сделать диагностику УАЗ Патриот в домашних условиях и что представляет собой данный процесс, рассмотрим в подробностях.

Необходимость компьютерной диагностики в современных автомобилях

Компьютерная диагностика автомобиля представляет собой мероприятие, при котором осуществляется подключение компьютера к ЭБУ авто с помощью специальных приспособлений, после чего с помощью специальной програмы производится считывание всех параметров транспортного средства и ошибок в том числе.

Благодаря такому способу подключения к устройству внедорожника появилась возможность предотвращения различных поломок, устраняя их на этапе развития. Подключив гаджет к “мозгам” автомобиля можно с точностью до миллиметра рассчитать все параметры. Поэтому в настоящее время ремонт автомобиля не проходит без обязательного диагностического обследования. Специализирующиеся СТО на диагностике имеют все необходимое оборудование для проведения данных мероприятий, но что же потребуется владельцу Патриота, чтобы осуществить диагностику своими руками?

Для проведения компьютерной диагностики используются следующие приспособления:

• сканер коды;
• мотор-тестеры;
• современные гаджеты (ноутбук или смартфон).

Сканеры кодов представляют собой устройства, с помощью которых осуществляется считывание информации в кодировочном виде с ЭБУ. Подключение изделие осуществляется непосредственно к диагностическому разъему. Но используются такие сканеры преимущественно на СТО, так как стоимость их довольно приличная. Приобретать сканеры только для своего автомобиля – это попросту лишнее.

Мотор-тестеры также представляют собой осциллографы цифрового формата, позволяющие определить такие параметры, как температура масла, ток системы, давление, частота вращения коленвала и т.п. Но используются такие приспособления также преимущественно на СТО, поэтому применять их в домашних условиях довольно дорогостояще.

Поэтому наиболее оптимальным вариантом является проведение диагностики кроссовера с помощью подключения через ноутбук. При этом вам потребуется следующее дополнительное снаряжение:

• ноутбук;
• наличие специального разъема на внедорожнике для подключения ноутбука;
• специальный шнур для соединения ноутбука с разъемом авто;
• программа на ноутбук, с помощью которой будет производиться диагностика.

Вот собственно и все, что потребуется для проведения диагностики внедорожника УАЗ Патриот.

Программы для диагностики

Подключить компьютер к специальному разъему внедорожника – это половина дела. Потребуется специальная программа для проведения диагностических процедур. Наиболее распространенными и популярными программами для таких процедур являются:

Каждая программа имеет одно большое преимущество – они распространяются бесплатно. Поэтому загружается понравившаяся программа и осуществляется соединение с авто. Каждая программа поддерживает блоки управления, как системы Микас, так и Bosch.

О том, куда подключать шнур в автомобиле УАЗ Патриот, вы можете прочитать в статье о диагностическом разъеме.

В зависимости от года выпуска внедорожника УАЗ Патриот, может отличаться форма разъема, поэтому очень важно при покупке адаптера подобрать его правильно. Стоимость адаптера составляет от 1000 рублей и выше.

Подводя итог, следует отметить важность проведения диагностики системы Патриота. Теперь подключив к внедорожнику ноутбук можно определить все ошибки, всю информацию о системе и даже осуществить настройку управления некоторыми электронными компонентами. Но осуществлять настройку самостоятельно не рекомендуется, если вы не уверены в правильности ваших действий, так как это может повлиять на управление авто.

Диагностика ВАЗ, ГАЗ, УАЗ, ЗАЗ с Ноутбука

Диагностика производится с помощью нашего VAG адатпера

4 шага для диагностики ВАЗ, ГАЗ, УАЗ, ЗАЗ

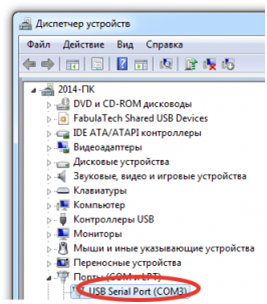

1)Убедитесь что адаптер установлен зайдите В случае успешной установки драйвера FTDI для вашего usb адаптера, в «Диспетчере устройств» (Мой компьютер-пр. кнопкой мыши – Свойства-Диспетчер устройств) Вы должны увидеть следующую картинку

Во вкладке ком порты появляется устройство USB Serial Port либо USB-Serial CH340 , в скобочках вы видите номер COM порта , этот номер очень важен для настроек программы диагностики . Запомните его номер он пригодится для дальнейших настроек!

(Если на иконке с адаптером желтый восклицательный знак, значит у вас не установлен драйвер вот инструкция по установке — https://cloud.mail.ru/public/MBej/HxWFhqohf )

2) Подключите адаптер в разъем диагностики (есть у каждого автомобиля, как правило под рулевой колонкой авто):

Разъем диагностики до 2004 г. Адаптер подключается через переходник GM12

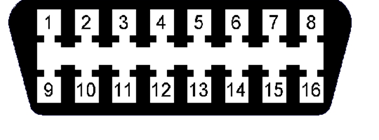

Разъем диагностики после 2004г.в Адаптер подключается напрямую , переходник не нужен

3) Запустите программу OpenDiag (не обращайте внимание на надпись Demo сверху, программа работает с VAG адаптером без ограничений, также иногда бывает появляется ошибка Невозможно записать файл , на это тоже не обращайте внимание)

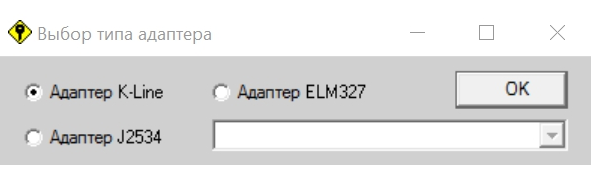

-Выберите тип адаптера k-line (тоже самое что и VAG адаптер)

Важно! В настройках программы введите номер Ком порта

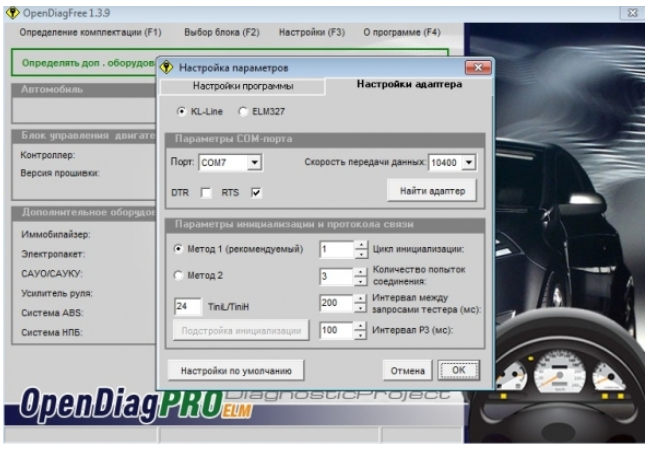

Далее зайдите в Настройки – Настройки адаптера и выберите номер ком порта введите свой номер , он может отличаться от номера в этом примере (номер порта адаптера см. первый шаг.)

Далее перейдите в раздел Выбор блока и выберите тот блок который установлен на Вашем авто

Программы для elm327 адаптеров

Список программ для ELM327 адаптеров. На этой странице представлены бесплатные программы для диагностики автомобиля с помощью elm327 адаптера. Все elm327 программы распределены по группам в зависимости от того, на каком устройстве Вы будете проводить диагностику. Есть программы для компьютера или ноутбука (Windows), elm 327 программы для android устройств (смартфона или планшета), для iOS (iPhone, iPad), а так же для смартфонов на базе Windows Phone. Таким образом в этом разделе есть программы для любого устройства и для любого типа ELM327 адаптера, будь то USB, Wi Fi или bluetooth адаптер.

Все elm327 программы отсортированы по удобству использования и функционалу. Т.е. чем выше программа, тем она лучше и более рекомендована к использованию. Если приложение из начала списка Вам по каким-либо причинам не подходит, или они не поддерживают Ваш автомобиль, пробуйте следующие программы.

ELM327 программы для компьютера или ноутбука (Windows)

Эти elm327 программы предназначены для диагностики автомобиля с помощью компьютера, устанавливаются на компьютеры на базе Windows. В описании к программе написано для каких автомобилей она предназначена, а так же с какими типами адаптеров она работает — USB, Wi Fi или bluetooth.

ScanMaster ELM 2.1

Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

OpenDiag

Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.

Работает с адаптерами: USB, Bluetooth

FORScan

Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

ELMConfig

Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.

Работает с адаптерами: USB

ScanXL

Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.

Работает с адаптерами: USB

PROScan

Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.

Работает с адаптерами: USB

TiggoDiag 1.2.0.3

Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.

Работает с адаптерами: USB

ELM327 программы для Android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

EconTool for Nissan ELM327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Работает с адаптерами: Bluetooth, Wi-Fi

ELM327 программы для iPhone и iPad (iOS)

Ниже представлены elm327 программы для использования на iPhone и iPad, т.е. на смартфонах и планшетах с операционной системой iOS. Программ для этих устройств достаточно немного и, как правило, все они на английском языке. Но мы всё таки постарались подобрать для Вас хорошие программы с лёгким освоением и широким набором функций. Обратите внимание, что устройства от Apple поддерживают только Wi-Fi адаптеры, потому программы, соответственно тоже.

DashCommand

Достаточно хорошая, со всеми необходимыми возможностями, elm327 программа для iPhone и iPad. Она универсальна и подходит для диагностики огромного количества авто. Проста в освоении и интуитивно понятна несмотря на отсутствие русского языка.

Работает с адаптерами: Wi-Fi

OBD Car Doctor

Простая и удобная программа на русском языке. Позволяет считывать параметры работы двигателя, а так же есть возможность считывать и стирать ошибки engine check.

Работает с адаптерами: Wi-Fi

Engine Link

Один из лидеров по популярности среди программ для iPhone и iPad. Есть всё, что нужно для полноценной диагностики, а так же есть возможность анализа работы коробки передач и подушек безопасности, но эта функция возможна не на всех моделях.

Работает с адаптерами: Wi-Fi

ELM327 программы для Windows Phone

Ниже представлены elm327 программы для смартфонов на базе Windows Phone.

Car Scanner

Отличная elm327 программа для смартфонов на базе Windows Phone 8, 8.1 или 10. Пожалуй это лучшее приложение для этой системы — очень удобное и интуитивно понятное. Есть платная и бесплатная версия. В бесплатной присутствует небольшая реклама, а так же незначительно урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi
