ДМРВ для автомобиля Газель

Для эффективного бизнес использования автомобилей Газель, все системы двигателя должны работать исправно. Одним из ключевых элементов, обеспечивающих экономичность и максимальную отдачу двигателя, является датчик массового расхода воздуха. Это устройство известно автомобилистам под аббревиатурой ДМРВ, или в английском варианте MAF. Неисправность или некорректная работа этого датчика в любом случае приведет к дополнительным затратам: повышение расхода топлива или покупка нового ДМРВ для вашего автомобиля Газель. Поэтому водитель должен обеспечить условия, при которых расходомер прослужит максимально долго.

Принцип работы датчика расхода воздуха

Прибор устанавливается между воздушным фильтром и дроссельной заслонкой. Он определяет количество воздуха, проходящего во впускной коллектор двигателя.

Существует два конструктивных решения:

• Механический (флюгерного типа) работает с помощью пластины определенного размера, соединенной с переменным резистором. Под напором воздуха пластина отклоняется, меняется сопротивление, в электронный блок управления двигателем поступает информация для правильного формирования топливной смеси.
• Электронный датчик может быть проволочным (используется платина) или пленочным. Именно такие варианты в зависимости от экологического класса автомобилей, применяются на Газель Бизнес. Остановимся подробнее на схеме его работы.

Прибор представляет собой воздуховод, диаметр которого соответствует воздушной магистрали системы впуска автомобиля. Внутри располагается ряд электронных компонентов.

Принцип действия «термо-анемометрический». Что это означает на практике?

Основной элемент ДМРВ – элемент, сопротивление которого зависит от температуры. Его значение постоянно (в реальном времени) сравнивается с эталонным постоянным резистором, который работает в таких же условиях (расположен в непосредственной близости). Через термочувствительный элемент проходит воздух, в зависимости от интенсивности потока происходит охлаждение. Сопротивление меняется, элемент приходится нагревать электрическим током для соответствия эталонному резистору. То есть, мы получаем линейную зависимость тока и напряжения от объема проходящего через ДМРВ воздуха. Именно это значение анализируется модулем управления датчика. Информация передается в ЭБУ, в результате чего электронный мозг двигателя подбирает оптимальный состав топливно-воздушной смеси.

Алгоритм работы на первый взгляд кажется сложным, на самом деле это самая надежная и недорогая реализация датчика расхода воздуха. Основной термочувствительный элемент может быть проволочным (платиноиридиевый сплав) или пленочным. Второй вариант более точен, и применяется на автомобилях Газель с более высоким экологическим классом Евро 3. Например, ДМРВ Сименс (на иллюстрации).

Информация: при эксплуатации более простых (нитевых) датчиков-расходомеров, возможна ручная регулировка уровня CO в отработанных газах. Более современные (пленочные) ДМРВ такой регулировки не требуют, токсичность выхлопа поддерживается на безопасном уровне автоматически.

Где купить аксессуары для автомобиля

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Что может сломаться в датчике расхода воздуха

1. Банальное засорение расходомера. При жесткой эксплуатации в городском режиме или на пыльных проселочных дорогах, воздушный фильтр может не справляться и пропускать мельчайшие частицы в канал. Датчики можно прочистить сжатым воздухом или специальным аэрозольным средством, если проблема не сильно запущена.
2. Попадание обратных газов из впускного коллектора (некорректная работа ЕГР) на чувствительные элементы. Проблема характерна для автомобилей с высоким экологическим классом Евро.
3. Физическое повреждение термочувствительного элемента. Он может разрушиться от естественного износа или попадания посторонних предметов (включая масло или влагу). Сам элемент ремонту не подлежит (по крайней мере, трудозатраты выше реальной стоимости нового ДРМВ). Поэтому разумнее будет просто заменить весь расходомер.
4. Механическое повреждение корпуса измерительного канала (вмятины, трещины). Пластик можно восстановить, если при этом не нарушена внутренняя геометрия. Похожая «неисправность» — корпус неплотно прилегает к фланцу воздуховода или корпусу дроссельной заслонки.
5. Разрушение контактной группы (разъема) или окисление контактов. Датчик расхода воздуха установлен в месте, подверженном негативным воздействиям внешней среды (влажность, перепады температур и пр.) Поломку контактов можно определить визуально, или прозвонить с помощью тестера. Если сломана контактная группа на разъеме жгута проводов – ее можно заменить. Контакты в корпусе ДМРВ восстановить сложнее. Окисление устраняется банальной зачисткой с помощью жесткой щетки. Затем необходимо нанести специальную смазку для контактов.
6. Обрыв питающего или сигнального провода. Даже абсолютно исправный ДМРВ не будет работать при отсутствии контакта или поврежденном кабеле. Неисправность легко устраняется с помощью паяльника.

Совет: не соединяйте оборванные провода скруткой. В условиях подкапотного пространства такой сросток прослужит недолго.

Распиновка и подключение ДМРВ Газель

Чтобы узнать, где отсутствует контакт, или произвести замеры питающего и сигнального напряжения, необходима схема. Рассмотрим вариант для пленочного датчика массового расхода воздуха фирмы Сименс.

Небольшое отступления от темы

На иллюстрации видно, насколько плотно интегрирован ДМРВ в систему управления электронного блока двигателя. Малейший сбой в обмене данными мгновенно приведет к нарушению формирования топливно-воздушной смеси. Как результат – потеря мощности и увеличение расхода топлива.

Важно знать: поломка или даже полное удаление ДМРВ из системы ЭБУ не приведет к остановке автомобиля. Однако продолжительная работа без датчика пагубно влияет на ресурс двигателя, не говоря о текущих финансовых потерях.

Как проверить исправность ДМРВ

Прежде всего, надо регулярно проводить компьютерную диагностику автомобиля, даже в гаражных условиях с помощью элементарных автомобильных сканеров. Любая версия автомобиля Газель оснащена портом OBD-II, с помощью которого можно получить детальную информацию о работе электронных систем двигателя.

Исходные параметры датчика расхода воздуха (предварительно выбираем модель и тип двигателя на вашем авто) зашиты в программу диагностики. Так что отклонение от нормы будет зафиксировано, а продвинутые программы еще и подскажут вероятную причину поломки.

Однако есть и более примитивный способ, которым можно воспользоваться, если под рукой не оказалось диагностического сканера. В гараже любого автолюбителя найдется цифровой мультиметр. Главное, чтобы его погрешность была невысокой: показатели напряжения на информационном контакте ДМРВ варьируются в пределах сотых долей вольта, именно на такой минимальный разброс величин рассчитан ЭБУ.

На иллюстрации показана распиновка датчика от фирмы Сименс, или его российских аналогов «Автэл» и «Элкар».

• В первую очередь проверяем целостность жгута проводов и контактной группы кабеля. Для этого (предварительно скинув минусовую клемму АКБ) отсоединяем разъем и подключаем аккумулятор обратно. Включаем зажигание без поворота стартера. На контакте №2 должно быть 12 вольт. Не 13,5, как на АКБ, а именно 12, после регулятора напряжения. На контакте № 4 питание датчика 5 вольт.
• Затем подключаем разъем обратно (не забывая временно отключить «массу» аккумуляторной батареи). Проверяем самый важный сигнал датчика: напряжение компенсации терморезистора. При включенном зажигании эта величина должна быть в диапазоне 0,99 – 1,02 вольта. Допускается 1,03 – 1,05 вольта, но такой ДМРВ прослужит недолго. Любое иное значение, даже с допуском 0,01 вольта от номинала, свидетельствует о поломке.

Признаки неисправности ДМРВ, видимые без измерительных приборов

Система контроля ошибок OBD-II на автомобиле Газель моментально определяет сбой в работе расходомера, и высвечивает на приборной доске сигнал «Check Engine». Однако опытный «газелист» по ощущениям может определить, что с ДМРВ не все в порядке.

• неожиданно пропадает тяга под нагрузкой;
• снижается динамика;
• плавают холостые обороты;
• вырос расход топлива.

При этих симптомах можно начинать углубленную проверку датчика.

Видео по теме

ДМРВ Газели 405

Добро пожаловать на ChipTuner Forum.

Опции темы

Antart

Олег_Б

Разница—- на ХХ показывает расход 33кг, а блок при помощи РДВ старается его снизить, шаги падают до 10ти, ХХ пропадает. Это конечно если я правильно понимаю алгоритм рег. ХХ. Поправьте, если не верно—на 100 не уверен.

Я лил серийку для того, чтобы не грешить на прошивку. А не едет она ни на какой. Наверное зависимость цикловое-уоз. Как ответили компетентные люди.

syetra

pastor64

это не то, это не дмрв-п. сименс-автэл — хороший дадчег. речь об арзамасском гение инженерной мысли.

Добавлено через 4 минуты

LENID

Если мне не изменяет память,у тебя имеется прибор для проверки МЗ и прочего.Зачем тебе это?

Добавлено через 1 минуту

LENID

и я не напрягаю клиента.
Я уверен, шо расходомер дохлый. Подкинул. Клиент убедился в моей правоте. Отдал денях за железку, или купил в магазине другую. Всё. Вопрос исчерпан.
Што проиходит тут. Еbё

Добавлено через 15 минут

Есть прибор. Много приборов. Для измерения процессов, о которых я имею представление.
А у меня все датчики и узлы есть.

LENID

Радик16

Я это знаю и понимаю. Просто хотел перестраховаться.

TOM, на осцилке нарисовано дерьмо. Выложил ее для того, что бы ПЕРЕубедиться в своей правоте.
Про страшные приборы—их приобретение от меня зависило отсилы напорловину, и в последствие я вынужден был оплачивать их стоимость.
Да, представление отчасти смутное, но. я хочуЮ что бы было наоборот. Надеюсь-удастся.
Я НЕ ПРОДАМ ПРИБОР. И банальный датчик три часа назад я приобрел. И хрен с ним, шо потратил весь заработок за неделю. Тока тепрь ОН У МЕНЯ ЕСТЬ. И больше не буду пукать.

Аффтар не понимает нарисованного на ней матерного слова.

Сначала учиться, а потом плавать.

Я это грю в сторону того, шо, типа, накупить крутячих приборов, нихрена не соображая, что он показывает, а потом осознавать и догадываться, ЧТО он показывает.

всё заканчивается банальным долбое бизмом.

Знаю и согласен. Только вот приходится одновременно.

Соображаю. Правда, приходится и догадываться.

За дол е бизм бо— приношу извенения.

Опыт. Без него никуда. Только он приходит со временем. Инжектор я впервые близко увидел 13 месяцев назад. Осциллограф—8 месяцев туда же. Какой нахрен опыт? Откуда?

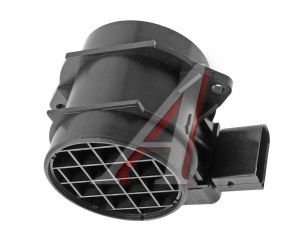

Датчик массового расхода воздуха ГАЗ, УАЗ, ЗМЗ-405, 406, 409 с МИКАС ИМПУЛЬС №
