Система охлаждения двигателей Perkins
Изображение 1 — Величина потока охлаждающей жидкости
Система охлаждения содержит следующие детали и узлы:
- Радиатор
- Водяной насос
- Блок цилиндров
- Маслоохладитель
- Головка цилиндра
- Регулятор температуры воды (термостат).
Охлаждающая жидкость с нижней части радиатора (1) поступает в центробежный водяной насос Перкинс (2). Водяной насос (2) установлен спереди картера распределительных зубчатых колес.
Приводится в действие водяной насос благодаря зубчатому колесу. Зубчатое колесо топливного насоса высокого давления Perkins приводит в действие зубчатое колесо водяного насоса. Водяной насос нагнетает охлаждающую жидкость через канал в картере распределительных зубчатых колес к передней части блока цилиндров (3).
С левой стороны блока цилиндров (3) охлаждающая жидкость поступает в канал. Часть охлаждающей жидкости поступает в блок цилиндров, а другая протекает над элементом маслоохладителя (4). Затем охлаждающая жидкость поступает в блок (3) цилиндров. Охлаждающая жидкость обтекает внешнюю сторону гильз цилиндров, после чего вытекает из блока цилиндров в головку (5) цилиндра.
Охлаждающая жидкость течет вперед через головку (5) цилиндра. Далее охлаждающая жидкость втекает в корпус термостата (6). Если термостат закрыт, охлаждающая жидкость протекает через отвод (7) непосредственно на всасывающую сторону водяного насоса. Если термостат открыт, отвод закрыт, и охлаждающая жидкость поступает в верхнюю часть радиатора (1).
Какой антифриз вам нужен: инструкция для каждой марки
И марок автомобилей, и типов антифризов так много, что редкий владелец ответит на вопрос, какая жидкость плещется в системе охлаждения его машины. Между тем, современные моторы очень чувствительны к перегреву, а потому к выбору технических жидкостей, в том числе и охлаждающих, надо подходить серьезно.
3 вопроса автопроизводителям
Что можно заливать в систему охлаждения автомобиля определенной марки? Мы обратились к автопроизводителям с тремя вопросами:
- Какой тип охлаждающих жидкостей (традиционная, карбоксилатная, гибридная, лобридная) разрешено использовать в их автомобилях?
- Есть ли рекомендации по конкретным брендам?
- Можно ли доливать жидкости иных типов?
На последний вопрос все автопроизводители ответили одинаково: запрещается доливать в систему охлаждения любые жидкости, кроме рекомендованных. Для Ниссана нужен только бельгийский Nissan L255N, для Рено — Glaceol type D, для машин группы PSA — Freecor DSR. Volvo требуется доливать лишь жидкость, «одобренную» Volvo.
Некоторые производители дают некоторую свободу выбора, конкретизируя лишь тип жидкости. Porsche, Hyundai, Skoda и PSA рекомендовали лобридную, Brilliance — традиционную, а Mitsubishi — гибридную. Для Subaru подходят жидкости «без аминов» на этиленгликолевой основе.
Так какую же ОЖ нужно искать в магазинах?
Только рекомендованную
Автомобильные концерны ставят перед производителями антифризов задачу: например, в обязательном порядке избавиться от экологически вредных элементов (аминов, боратов) в ОЖ, а также по возможности использовать в конечном продукте глицерин из дешевых отходов производства биотоплива. Поставщик выполняет требования, а знать точную химическую формулу заказчику ни к чему. Поэтому и не рекомендуют автопроизводители иные ОЖ для своих машин. Ведь для этого нужно проводить испытания на совместимость, а это масштабная работа: надо смешать продукты в разных пропорциях, каждую смесь проверить на жаре и морозе, оценить наличие расслоения и осадков. Поэтому автопроизводители указывают, какая жидкость полностью их устраивает, и только ее рекомендует дилерам.
А почему не оговаривают хотя бы тип ОЖ — карбоксилатная, лобридная? По той же причине! Потребитель должен усвоить, что любое отклонение от заводских рекомендаций может нанести вред автомобилю. А пользуясь тем, что разделение ОЖ на типы носит условный характер, многие автопроизводители предпочитают вводить собственные коды и шифры. Например, в классификации Фольксвагена традиционные ОЖ обозначаются как G11 (VW TL 774‑C), карбоксилатные — как G12+ (VW TL 774‑F). Подобные спецификации есть у каждого производителя, но фольксвагеновская лучше других прижилась в России, и многие опираются именно на нее.
Только рекомендованные ОЖ с антикоррозийными свойствами. С 01.04.2020 для них действует новая спецификация BMW «BMW Lifetime Coolant xx», или «BMW LC-xx». В настоящее время используются BMW Lifetime Coolant 87 и BMW Lifetime Coolant 18
ОЖ традиционного типа, рекомендаций по брендам нет.
Для Brilliance V3 применяется Антифриз G11
Первая заливка — BASF G30, рекомендаций по брендам для дилеров нет
Долговременный антифриз Liqui Moly G12+
На заводе «Хендэ Мотор Мануфактуринг Рус» используют A-110 — фосфатный лобридный антифриз. Этот продукт специально разработан под технические требования Hyundai и обладает официальным допуском Hyundai
Лобридная ОЖ спецификации Hyundai MS 591–08
ОЖ Mitsubishi Motors Genuine Super Long Life Coolant Premium либо ее аналог . Аналог должен представлять собой высококачественную охлаждающую жидкость на основе этиленгликоля, не содержащую силикатов, аминов, нитратов и боратов и произведенную с использованием гибридной органическо-кислотной технологии
ОЖ Nissan L255N. Производитель — CCI manufacturing Germany GmbH (Германия), поставщик — RTECO N.V. (Бельгия)
Лобридная ОЖ Glysantin G40 или альтернатива согласно G12++/VW TL 774-G
PSA
(кроме моделей Fiat, Mitsubishi, Toyota)
Лобридная ОЖ на основе концентрата Arteco Freecor DSC. Коммерческое название конечного продукта — Freecor DSR. На рынок запчастей поставляется через сеть Liqui Moly под брендом Partner DSR
ОЖ Glaceol type D
Сейчас в автомобилях Skoda применяются жидкости G13 (пропиленгликолевая) и G12 evo (лобридная). С конца 2019 года все новые автомобили поступают с жидкостью G12 evo
ОЖ, не содержащая аминов, на этиленгликолевой основе
Toyota Super Long Life Coolant , гибридная технология
Брендированная ОЖ Вольво. Рекомендаций по иным брендам нет. Шведскими специалистами и поставщиками не употребляются понятия «лобридная», «гибридная». ОЖ базируется на солях органических кислот, фосфатах, силикатах. Не содержит нитриты, амины и бораты
С 2008 года — G12++. На смену пришла G13 c добавлением глицерина и уменьшенной долей кремния. Кремний добавляется в жидкость постепенно, в процессе эксплуатации, за счет специального компонента в расширительном бачке
С 2010 года используются ОЖ карбоксилатного типа. Для первой заправки используются (и рекомендуются для эксплуатации) два вида жидкостей, различающихся по цвету. Смешивать их нельзя.
Для автомобилей Лада Гранта (Калина), Веста (с двигателями моделей 21129 и 21179) и Лада 4×4 — ОЖ красного цвета:
Антифриз SinteC (АО «Обнинскоргсинтез») ТУ 2422-047-51140047;
Felix Carbox (ООО «Тосол-Синтез-Инвест») ТУ 2422-068-36732629
Для автомобилей Лада Ларгус, XRAY и Веста (с двигателем Н4) — ОЖ желто-зеленого цвета:
Cool Stream NRC (ОАО «Техноформ») ТУ 2422-001-13331543 (концентрат)
Cool Stream NRR ( ОАО « Техноформ ») ТУ 2422-001-13331543
А теперь — несколько общих рекомендаций.
Долить или заменить?
Первая мысль, которая приходит в голову при поиске нужной ОЖ, — залить то, что было раньше! Только как узнать, что заливали в автомобиль несколько лет назад? Часто владельцы просят продать им «антифриз для Фольксвагена». Или — того хуже — по совету невежд начинают выискивать жидкость определенного цвета.
Этот миф — один из самых устойчивых в автомобильном мире. Мол, если жидкость была синего цвета, то и доливать надо тоже синюю. Но цвет ОЖ определяет не ее химический состав, а краситель. Сейчас ОЖ условно делят по набору функциональных присадок на четыре типа! И смешивать их нельзя.
А что произойдет, если в желтую ОЖ долить другую желтую, но сделанную по другой технологии? Разнородные присадки начнут «бодаться» друг с другом и перестанут работать по назначению. В итоге из раствора могут выпасть осадки, нарушив работу, например, теплообменника отопителя. И кончится все ремонтом.
Что заливать?
С гарантийными машинами все просто — они обслуживаются у авторизованных дилеров, а те используют только согласованные с производителем жидкости. А владельцам постгарантийных машин следует придерживаться следующих рекомендаций.
При доливе ОЖ используйте дистиллированную воду — это рекомендуют все автопроизводители. Если требуется добавить в систему несколько литров жидкости — лучше заменить ее целиком, устраняя негативные последствия от совмещения несовместимого. При этом крайне желательно использовать именно современный продукт любого именитого производителя, в том числе и отечественного (Sintec, CoolStream, Nord, Felix). Чем новее разработка (а это можно выяснить на сайте производителя, где новинки всегда отмечены), тем меньше вероятность нанести вред мотору. Состав ОЖ и тем более ее цвет не будут иметь значения.
Комментарий специалиста
Современные конструкционные материалы слишком нежные. Поэтому состав охлаждающей жидкости подбирают, исходя из сочетания различных факторов: применяемые материалы (металлы, пластмасса, резина), температурный режим, ресурс. При этом основы и присадки, используемые различными производителями охлаждающих жидкостей, могут быть теоретически несовместимы. Поэтому поддерживаю тезис о недопустимости частичного смешивания различных продуктов.
- Чем опасны дешевые охлаждающие жидкости, читайте тут.
Система охлаждения PERKINS
Система охлаждения
PERKINS
Ваша защита
от перегрева и поломок
Существует оптимальная температура, при которой Ваш двигатель будет работать эффективно и долговечно. Система охлаждения – это набор элементов, которые жизненно важны для предотвращения перегрева и поломки.
В двигателях с водяным охлаждением, основными элементами системы являются радиатор, вентилятор, термостат и водяной насос. Вместе, эти элементы обеспечивают отвод лишнего тепла производимого двигателем в процессе работы.
Благодаря водяному насосу, охлаждающая жидкость с нужной скоростью проходит по трубопроводам через все узлы, которым требуется охлаждение, вбирает в себя лишнее тепло и далее проходит через радиатор, где охлаждается вентилятором, после чего вновь проходит через охлаждаемые компоненты. Производительность системы регулируется при помощи термостата. Эта постоянная циркуляция позволяет поддерживать требуемую температуру двигателя и защищает его от перегрева и поломки.

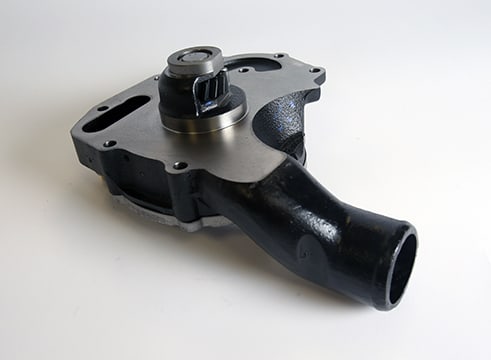

Именно водяной насос (water pump) обеспечивает циркуляцию жидкости в невероятных объемах – в среднем за 1 день через двигатель суммарно прокачивается такой же объем воды, какой используется обычной стиральной машиной в течение 5 лет!
Это сердце должно быть достаточно мощным и очень надежным, чтобы выдержать тысячи дней работы.
Важно отметить, что масляная система, кроме своей основной функции смазки частей двигателя, также играет роль в их охлаждении — моторное масло не только смазывает, но и охлаждает такие важные компоненты двигателя, как поршни. Сердцем масляной систмы, в свою очередь, является масляный насос.
Каждый элемент системы охлаждения может быть замене в случае поломки отдельно, но важно помнить, что общая производительность системы зависит от каждого ее компонента и эта производительность должна точно соответствовать конструкции и условиям эксплуатации двигателя, поэтому очень важно использовать только те компоненты, которые подходят Вашему двигателю. Только так можно обеспечить требуемые температурные параметры и защитить оборудование от опасности перегрева и избежать поломки.
Помните, использование неоригинальных запчастей — большой риск для всего двигателя.
